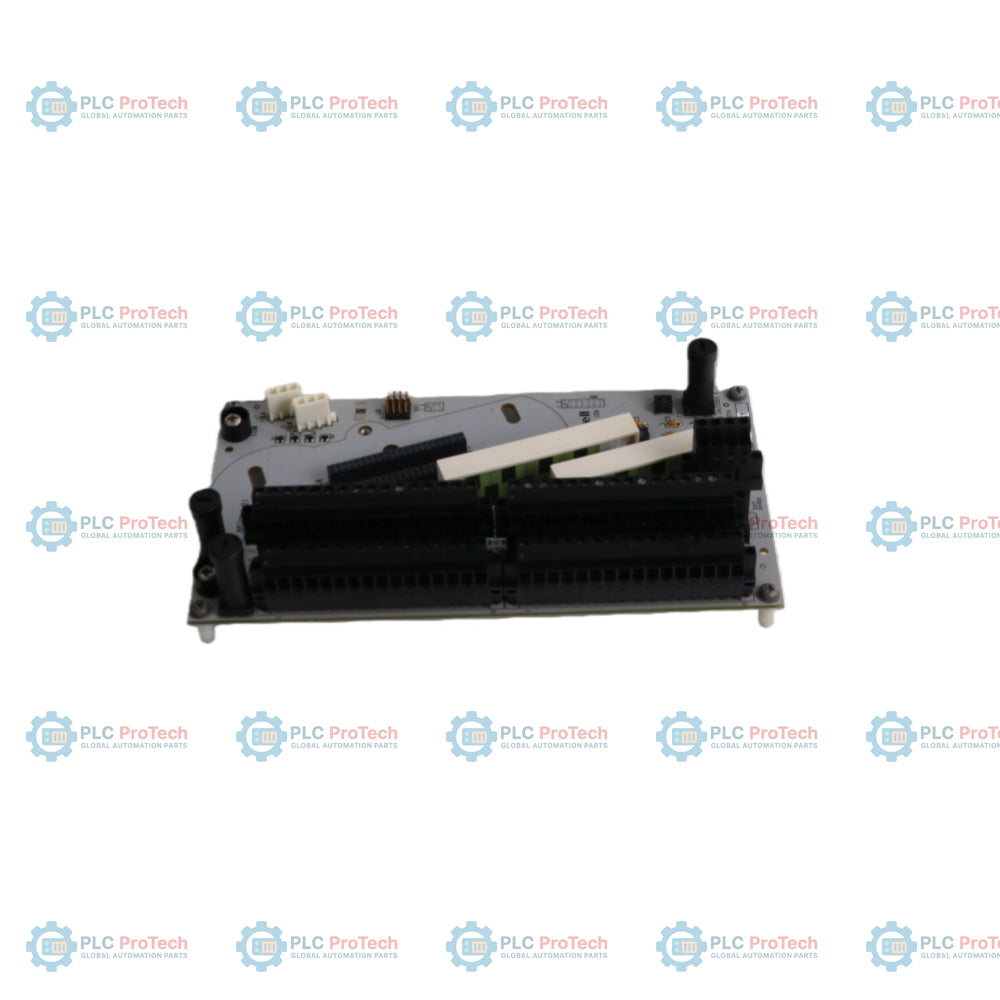

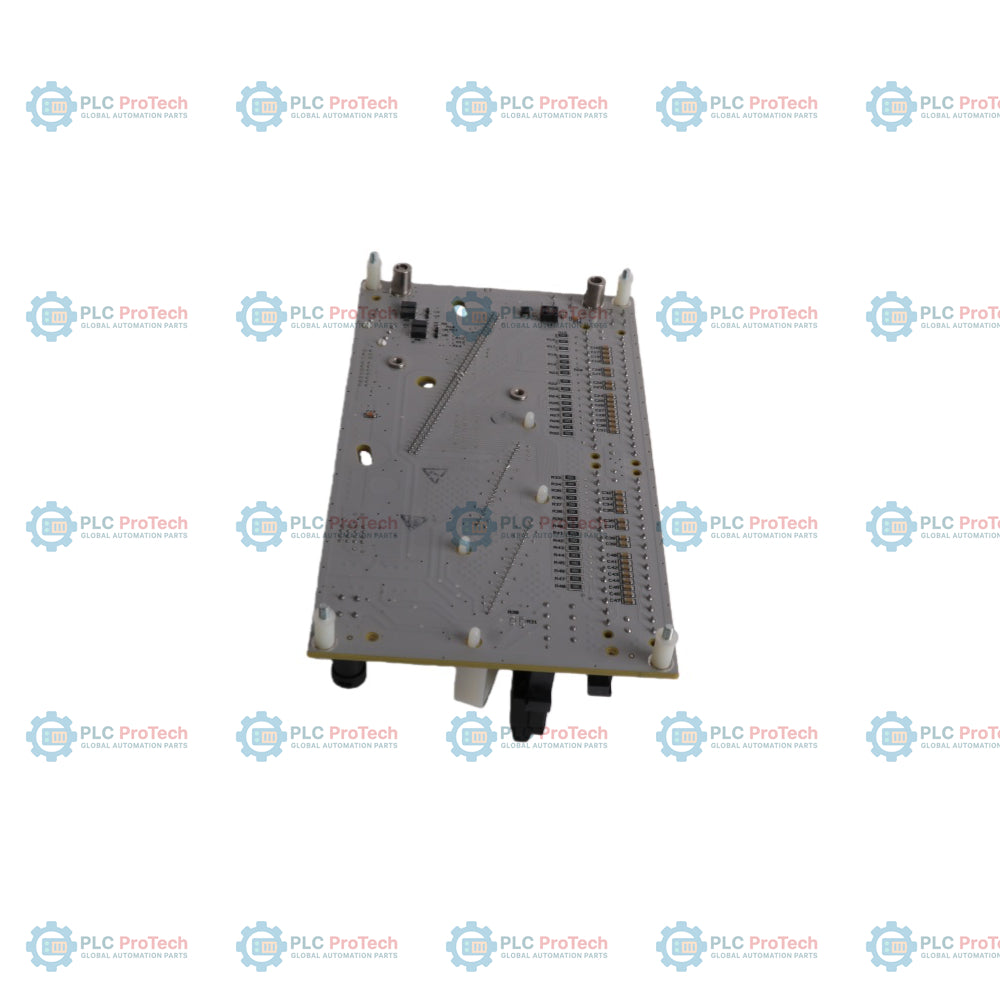

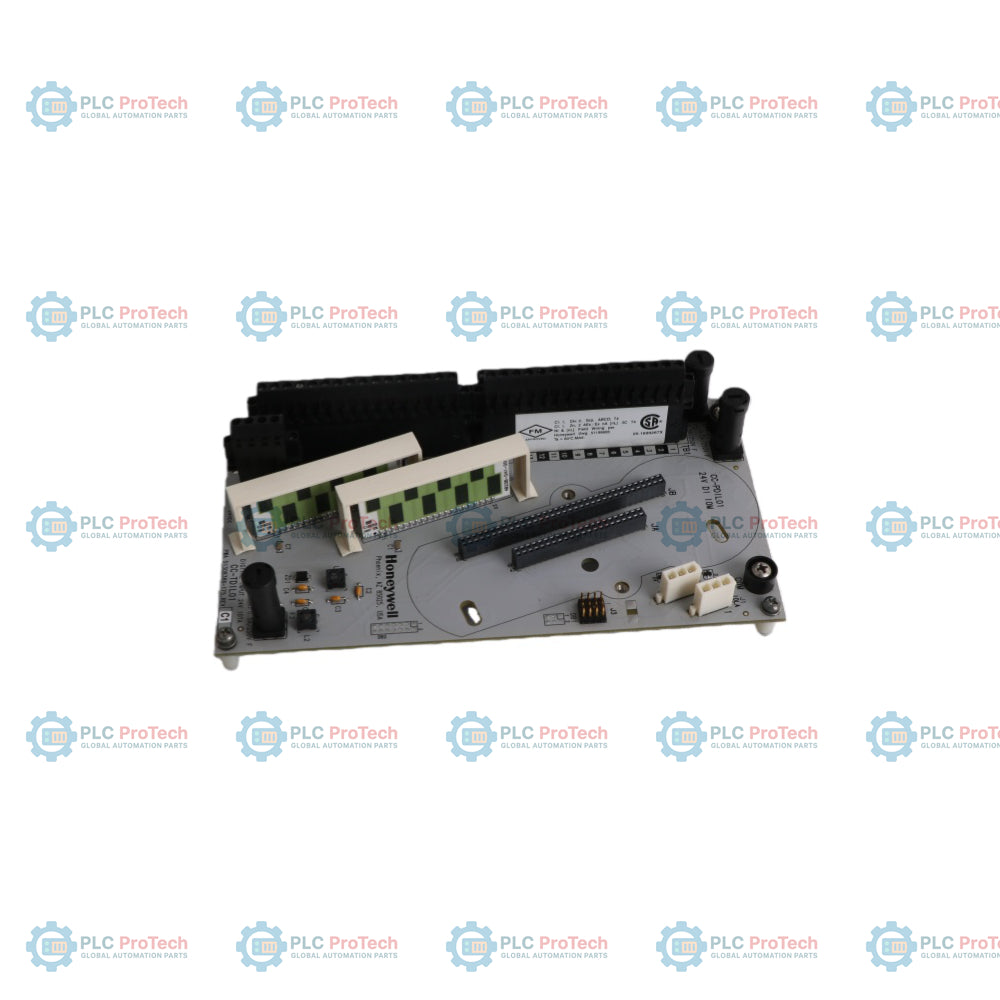

Honeywell CC-TDI230 Series C 220 VAC резервированный модуль дискретного ввода IOTA

Описание

Honeywell CC-TDI230 — это резервированная сборка оконцевания ввода-вывода (IOTA), предназначенная для кондиционирования высоковольтных цифровых полевых сигналов в системе управления Experion PKS Series C. Она служит физическим монтажным основанием и интерфейсом сигналов для высоковольтных цифровых входных модулей 220 В переменного тока (CC-PDIH01), обеспечивая надежную маршрутизацию дискретных полевых сигналов к архитектуре контроллера C300.

Разработанная специально для критически важных задач промышленной автоматизации, Honeywell CC-TDI230 имеет резервированную топологию платы, позволяющую устанавливать два сопряженных модуля ввода-вывода на одной сборке. Такая конструкция обеспечивает непрерывную обработку каналов, бесперебойный мониторинг полевых сигналов и замену модулей без отключения питания, не нарушая целостность полевой проводки.

Сборка устанавливается на стандартные каналы шкафа Series C (CCA) и безопасно передает полевые сигналы переменного тока на внутреннюю шину управления. Пассивная конструкция объединительной платы обеспечивает эффективный теплоотвод и сохраняет механическую устойчивость при высоких электрических нагрузках.

Особенности

• Двухслотовая резервированная архитектура для установки пары согласованных цифровых входных IOM.
• Прямая поддержка высоковольтных дискретных полевых входов 220 В переменного тока.
• Пассивная объединительная плата с низким тепловыделением; базовое рассеивание тепла составляет 7.330 W.
• Стандартизированная монтажная схема Series C для вертикальных сборок держателей каналов IOTA (CCA).
• Встроенная гальваническая развязка и точки оконцевания полевой проводки для промышленных объектов.

Применение

• Контроль высоковольтных дискретных полевых контактов (выключатели, автоматические выключатели и блокировки на 220 В переменного тока).
• Дублированный мониторинг технологических процессов в архитектуре Experion PKS Series C.
• Мониторинг обратной связи и состояния центра управления электродвигателями (MCC).
• Контроль контактов защитных блокировок, требующих полевых цепей сетевого напряжения.

Технические характеристики

Рекомендации по установке

1. Перед установкой осмотрите сборку, чтобы убедиться в отсутствии повреждений контактов разъемов и клеммных колодок.
2. Убедитесь, что при расчете общей нагрузки панели учтено номинальное тепловыделение сборки, равное 7.330 W.
3. Установите IOTA на предназначенную для нее сборку держателя каналов Series C (CCA) внутри шкафа.
4. Подключите кабели линии ввода-вывода (IOLINK1 / IOLINK2) с помощью предназначенных для них кабельных сборок с цветовой маркировкой и установите необходимые нажимные адресные перемычки.
5. Подключите проводники дискретных входов 220 В переменного тока к полевым винтовым клеммам, соблюдая местные стандарты электромонтажа и изоляцию фаз сетевого напряжения.
6. Подключите все экранирующие проводники полевых кабелей к специальной шине подключения экранов на конструкции CCA.
7. Убедитесь, что основная шина защитного заземления переменного тока и локальная заземленная рама шкафа надлежащим образом соединены в соответствии с разделом 250 NEC или применимыми местными нормами.

Конфигурация / ввод в эксплуатацию / замена

• Конфигурация: Установите соответствующую адресную перемычку (1–40) согласно аппаратной конфигурации, назначенной в Experion Control Builder.
• Ввод в эксплуатацию: Перед подачей полевого напряжения 220 В переменного тока убедитесь, что все винты клемм затянуты с моментом, соответствующим стандартным требованиям к электрическим панелям, и проверьте целостность фаз. Убедитесь, что системные светодиоды на установленных модулях CC-PDIH01 показывают активное или резервное рабочее состояние.
• Замена: Чтобы заменить подключенный модуль цифрового входа, освободите фиксаторы модуля и вытяните активный или вторичный IOM прямо из сборки. Резервированная архитектура CC-TDI230 позволяет заменить модуль без нарушения полевой проводки и без отключения питания сопряженного канала.
