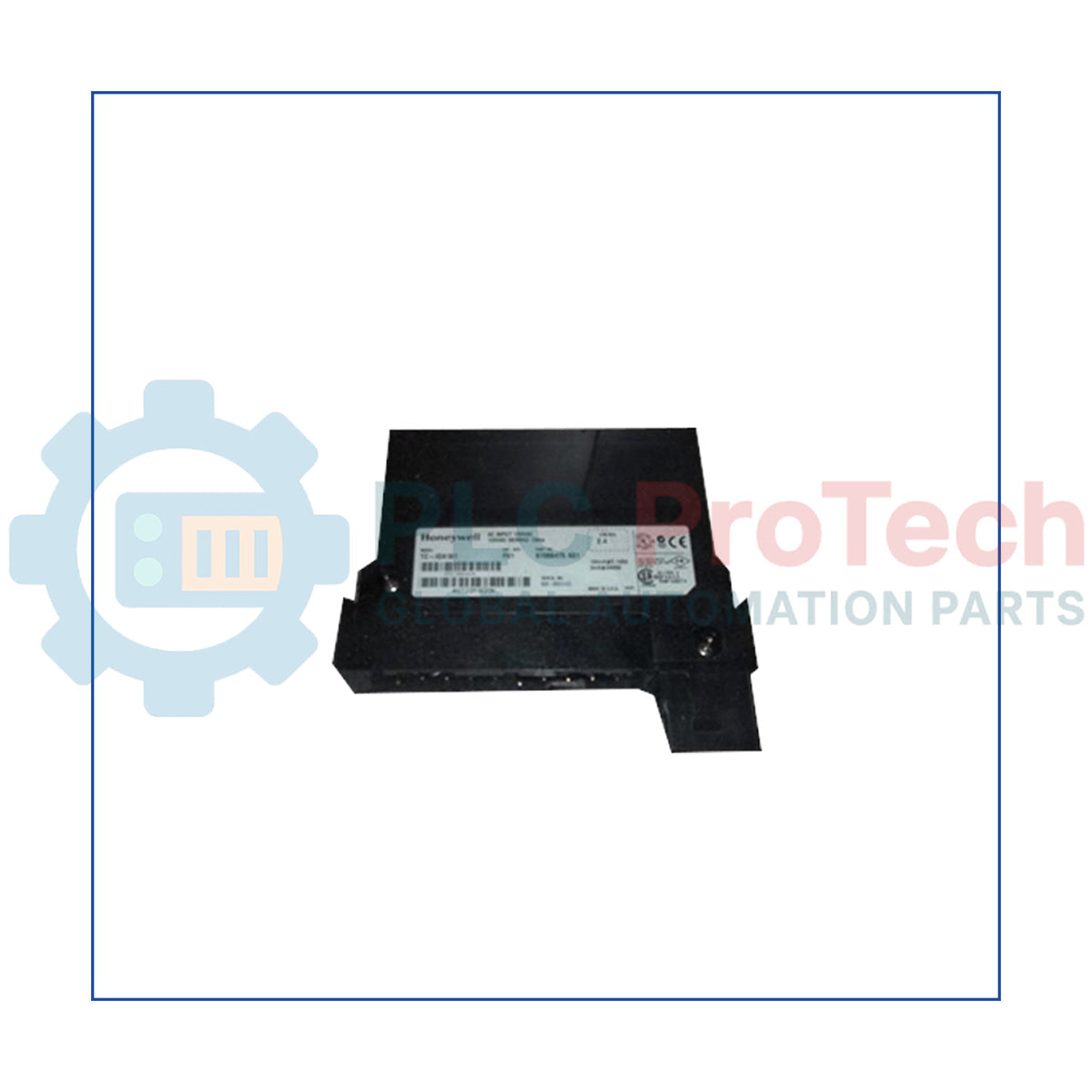

Honeywell TK-OAH061 C200 модуль аналогового вывода

Описание

Модуль TK-OAH061 представляет собой высокоплотный интерфейс маршрутизации аналоговых сигналов в составе шасси контроллера Honeywell Experion PKS C200. Этот модуль предоставляет шесть гальванически изолированных токовых каналов для управления внешними полевыми компонентами на основе внутренней логики контроллера. Он преобразует цифровые значения контроллера в стандартные токовые контуры для точного управления исполнительными устройствами, такими как позиционеры регулирующих клапанов, заданиями для приводов с переменной скоростью, приводами и промышленными дозирующими насосами.

Работая в широком диапазоне токов, устройство обеспечивает раздельную гальваническую развязку сигналов, предотвращая образование контуров заземления и защищая логику обработки от электрических помех со стороны полевых цепей. Каждый выходной контур оснащён встроенными механизмами защиты от перегрузки и ограничения тока, обеспечивающими высокую непрерывную готовность контура. Конструкция модуля поддерживает детерминированное обновление всех активных контуров в режиме реального времени, обеспечивая стабильное управление по замкнутому контуру на критически важных объектах технологического производства.

Особенности

• Гальванически изолированные каналы: Защищают внутреннюю электронику объединительной платы и микропроцессоры, устраняя шум от контуров заземления между каналами и компонентами системы.
• Встроенная защита от перенапряжения: Безопасно выдерживает длительные перенапряжения при комнатной температуре без нарушения целостности соседних сигнальных контуров.
• Электронное ограничение выхода: Автоматически ограничивает выходной ток при коротком замыкании, защищая полевую проводку и оконечные устройства.
• Преобразование с высоким разрешением: Обеспечивает точную дискретизацию во всём рабочем диапазоне тока для прецизионного управления регулирующими клапанами.

Применение

• Модуляция задания скорости для преобразователей частоты и передача удалённого задания.
• Пропорциональное управление электронными приводами клапанов, заслонками и позиционерами.
• Подключение к самописцам, локальным панельным индикаторам и подсистемам непрерывного дозирования.

Технические характеристики

Указанные ниже характеристики основаны на официальной инженерной справочной документации для семейства модулей Honeywell, включая image_3bb1ec.png:

Рекомендации по установке

• Выравнивание шасси: Совместите печатную плату модуля с верхними и нижними направляющими паза соответствующего шасси C200 и плотно нажмите до защёлкивания фиксаторов.
• Установка клеммной колодки: Для подключения проводов полевых приборов используйте указанную 20-контактную клеммную колодку TC-TBNH; убедитесь, что винты полностью затянуты для устранения периодических резистивных контактов.
• Проверка нагрузки контура: Убедитесь, что общее сопротивление контура не превышает 500 Ом при стандартной схеме эксплуатации, либо используйте другие утверждённые полевые оконечные устройства при работе с нагрузками до 1000 Ом.
• Прокладка сигнальных кабелей: Прокладывайте низковольтные провода токовых контуров в отдельных кабелепроводах, изолированных от высоковольтных пускателей двигателей, распределительных устройств и силовых линий, чтобы снизить помехи RFI/EMI.

Часто задаваемые вопросы

Какова частота обновления выходных каналов этого модуля?

Модуль одновременно обновляет все шесть каналов аналогового выхода с фиксированным интервалом обновления 25 миллисекунд.

Как карта защищает свои внутренние цепи при коротком замыкании провода полевого прибора?

Модуль оснащён встроенной защитой от короткого замыкания, которая электронно ограничивает выходной ток до 21 мА или менее, предотвращая повреждение компонентов.

Требуется ли внешняя клеммная база для подключения проводов полевых приборов?

Да, провода полевых приборов подключаются непосредственно к совместимой 20-контактной клеммной колодке TC-TBNH, соответствующей интерфейсу на передней панели модуля.

Может ли этот модуль управлять устройством контура управления 4–20 мА?

Да, аппаратное устройство обеспечивает диапазон выходного тока от 0 до 21,0 мА, что обеспечивает полную совместимость со стандартными промышленными устройствами управления 4–20 мА.
