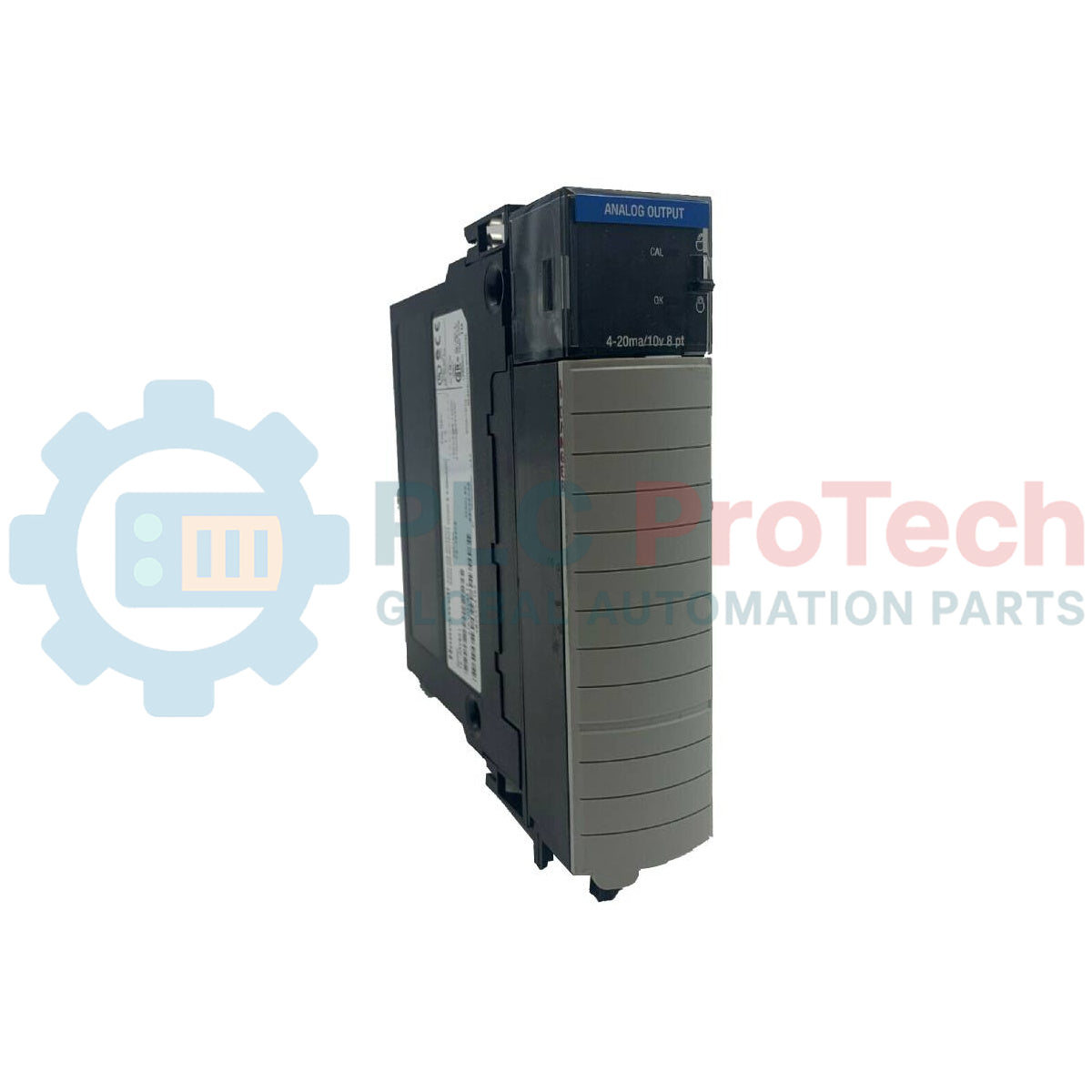

Honeywell TK-OAV081 Модуль аналогового выхода C200

Описание

TK-OAV081 — высокоточный аппаратный компонент, настроенный как 8-канальный высокоуровневый модуль аналогового выхода в экосистеме аппаратной платформы Honeywell C200 / Experion LS и Experion PKS I/O (CIOM-A). Этот модуль управляет передачей точных управляющих сигналов к исполнительным элементам, обеспечивая высококонфигурируемую двухрежимную функциональность, способную одновременно управлять как непрерывными токовыми цепями, так и потенциалами напряжения. Благодаря строгой гальванической развязке между полевыми проводами пользователя и внутренней системой управления, он защищает целостность системы от помех и скачков напряжения в режиме общего сигнала. Интеграция высокоточных цифро-аналоговых преобразователей обеспечивает плавные, повторяемые управляющие циклы для приводов с переменной скоростью, позиционеров и непрерывных клапанных приводов, работающих в критических технологических условиях.

Особенности

• Восемь независимых, программно настраиваемых аналоговых выходных каналов с поддержкой многоуровневых операций.
• Одновременное использование архитектур с токовыми (0 до 21 мА) и напряженческими (±10,4 В) управляющими цепями.
• Высокоплотное аппаратное разделение с надёжной гальванической развязкой пользователя и системы с испытанием на 2550 В постоянного тока.
• Встроенное непрерывное электронное ограничение тока короткого замыкания для защиты внутренней топологии.
• Надёжная работа в условиях сильных радиочастотных помех.
• Интегрированная интерфейсная инфраструктура с нативной поддержкой 20-позиционных клеммных сборок.

Применения

• Многоуровневые пути исполнения для модуляционных клапанов и позиционеров.
• Интеграция уставок с частотными преобразователями (VFD) и системами управления двигателями.
• Распределённая система управления внутри химических, нефтехимических и нефтеперерабатывающих заводов.
• Аналоговая регистрация, сигнализация и удалённые индикаторы в системах автоматизации электроснабжения.

Технические спецификации

Подключения/Интерфейсы

Руководство по установке

Заземление и экранирование

Поддерживайте низкоомное электрическое соединение между шасси системы C200 и основной заземляющей сеткой главного прибора. Прокладывайте аналоговые сигнальные линии, используя скрученные экранированные пары для измерений, обеспечивая, чтобы экранирующие дренажные провода были подключены строго к одной определённой заземляющей шине вне локальной стойки модуля для снижения шума, вызванного петлями заземления.

Обращение и защита от ЭСР

Твердотельные внутренние массивы уязвимы к деградации или полному разрушению из-за электростатических разрядов. Персонал на объекте должен носить одобренный, плотно прилегающий антистатический браслет, подключенный к заземлению, перед тем как обращаться с корпусом модуля, клеммными блоками или устанавливать внутренние перемычки.

Охлаждение и вентиляция

Модуль имеет максимальную непрерывную рассеиваемую мощность 6.9 W. Распределяйте размещение в стойке так, чтобы оставлять равномерные промежутки или соблюдать стандартные рекомендации по расстоянию, подтверждая, что пути прохождения холодного воздуха через вертикальные слоты стойки полностью открыты, а температура окружающего шкафа остается стабильной.

Проверка сопротивления нагрузки

Подтвердите, что внешние нагрузки на полевой стороне не превышают внутренние ограничения выходного сигнала перед запуском каналов. Убедитесь, что активные токовые цепи имеют суммарное сопротивление в диапазоне от 0 до 750 Ом, а напряженческие цепи питают устройства с высоким сопротивлением более 2000 Ом.

Часто задаваемые вопросы

Какие типы выходных сигналов может генерировать этот модуль?

Каждый из восьми каналов способен генерировать программно назначаемые сигналы напряжения до ±10,4 В или токовые цепи от 0 до 21 мА.

Каково разрешение цифрового преобразования для команд напряжения и тока?

Модуль работает с разрешением 320 мкВ на отсчёт для напряжения и 650 нА на отсчёт для тока.

Какой физический блок необходим для завершения полевых проводных цепей?

Этот модуль использует модель клеммной колодки TC-TBNH с 20 позициями для физического подключения.

Как аппаратное обеспечение защищается от прямого короткого замыкания в полевой цепи?

Каналы оснащены электронными ограничителями, которые мгновенно ограничивают выходной ток до 21 мА или меньше при коротком замыкании.

Каков интервал обновления каналов для управляющих команд?

Интервал преобразования и обновления по всем восьми интегрированным каналам составляет 25 мс.

Какова точная способность к временной изоляции между полевыми цепями и логикой задней панели?

Архитектура модуля заводски проверена на выдерживание параметра изоляционного теста пользователь-система 2550 В постоянного тока в течение 1 секунды.

Сколько времени требуется сигналу для стабилизации после изменения уставки?

Время установления выхода составляет менее 2 мс для достижения 95% от конечного значения при работе с резистивной нагрузкой.

Какой уровень потери точности следует ожидать из-за температурных колебаний смещения?

Типичный термический дрейф смещения составляет 50 мкВ/°C для напряжения и 100 нА/°C для токовых систем.

Могут ли отдельные каналы выдерживать случайное обратное питание внешними управляющими напряжениями?

Модуль защищён от непрерывных перенапряжений до 24 В переменного или постоянного тока при стандартной комнатной температуре.

Каков чистый вес физического модуля без упаковки?

Индивидуальный, распакованный аппаратный модуль имеет чистый вес ровно 0,5 кг.
