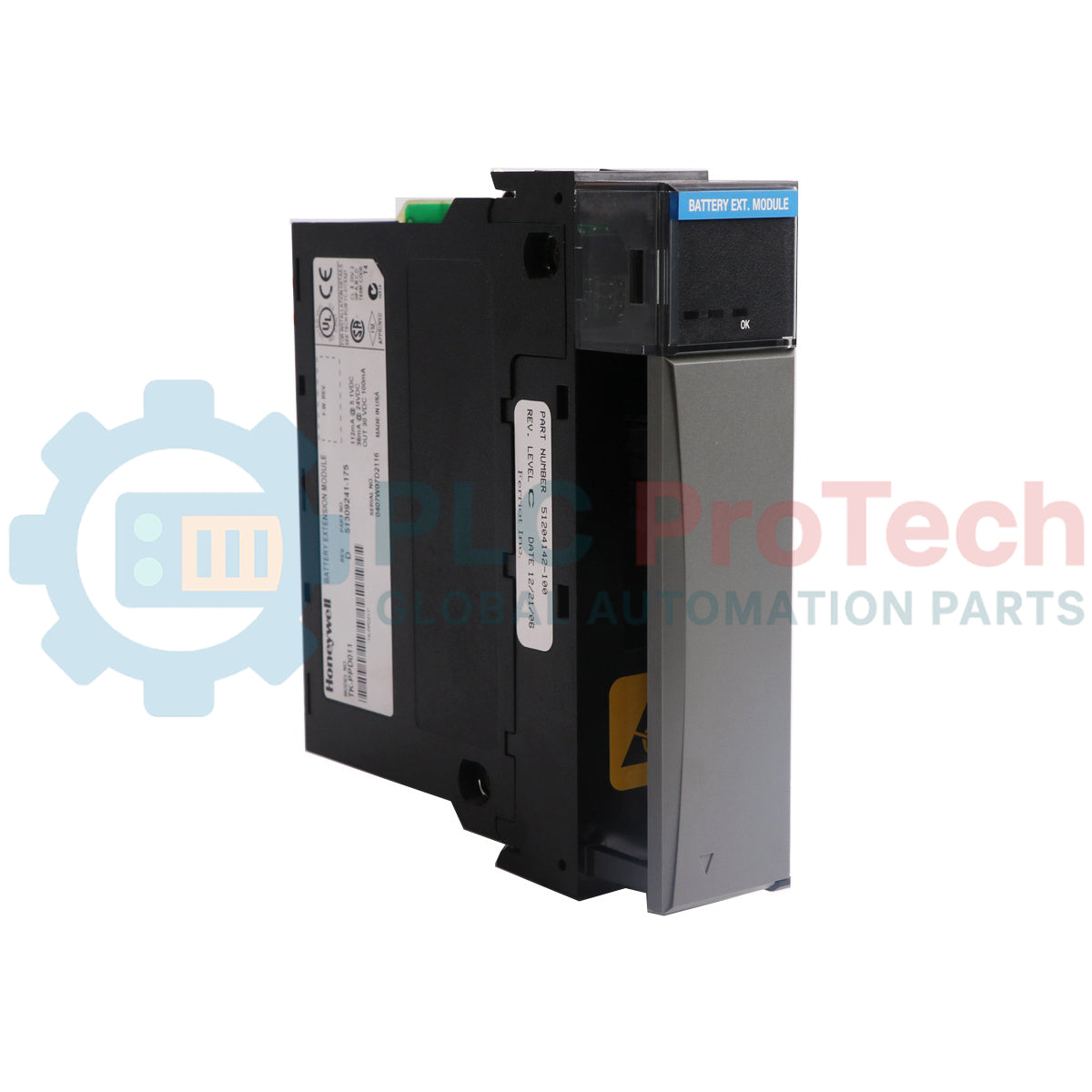

Honeywell TK-PPD011 C200, модуль расширения аккумулятора

Описание

TK-PPD011 — аппаратный компонент поддержки, функционирующий как модуль расширения батареи (BEM) в составе распределённой системы управления (DCS) Honeywell C200 и Experion. Этот вспомогательный модуль обеспечивает резервное питание, размещая перезаряжаемые энергетические элементы, подключаемые непосредственно к технологическим процессорам или элементам памяти. Подавая стабилизированное напряжение удержания при перебоях основного питания, он увеличивает время сохранения данных в энергозависимой памяти сверх стандартных возможностей встроенных компонентов, предотвращая удаление критически важных прикладных баз данных, конфигураций системной логики и переменных времени выполнения. Оборудование бесшовно устанавливается в стандартные слоты корпуса, потребляя точно заданный рабочий ток от внутренних шин логики объединительной панели и регулируя параметры подзарядки для поддержания длительной готовности в режиме ожидания.

Характеристики

• Дополнительная ёмкость накопителя энергии, увеличивающая время сохранения данных в памяти системы.
• Внутренняя схема подзарядки, питаемая через шины объединительной панели системы.
• Стандартный форм-фактор, позволяющий устанавливать модуль рядом с контроллерами.
• Низкое энергопотребление в активном режиме.

Применение

• Сохранение данных энергозависимой памяти в корпусах центральных технологических контроллеров.
• Гарантированное резервное копирование энергонезависимых данных в критически важных установках химической переработки.
• Расширенная защита от потери данных в уровнях автоматизации генерирующих установок.
• Обеспечение целостности данных в технологических контурах морских нефтегазовых объектов во время циклов переключения основного питания.

Технические характеристики

Рекомендации по установке

Заземление и экранирование

Убедитесь, что корпусная стойка хоста подключена к общей сети заземления контрольно-измерительной аппаратуры предприятия через сплошную медную шину с низким импедансом. Перед креплением оборудования тщательно очистите все конструкционные направляющие, чтобы обеспечить надёжную непрерывность контакта с землёй.

Обращение и защита от электростатического разряда

Электронные узлы внутри этого устройства чувствительны к статическому электричеству. Перед тем как брать оборудование, выполнять установку в стойку или проводить плановое техническое обслуживание ячейки, специалисты должны надеть утверждённый антистатический браслет с надёжным заземлением.

Установка и выравнивание

Убедитесь, что верхние и нижние пластиковые направляющие шасси совмещены с краем платы модуля. Плотно вставьте оборудование в назначенный слот до полной посадки разъёмов объединительной платы, затем затяните вручную встроенные крепёжные элементы, чтобы предотвратить смещение при вибрации.

Период первоначальной зарядки

При первоначальной установке или замене модуля обеспечьте непрерывную подачу тока подзарядки от объединительной платы системы в течение срока, указанного производителем оборудования, чтобы гарантировать доступность полной резервной ёмкости в течение всего срока службы до того, как активные контуры мониторинга питания начнут использовать это оборудование.

Часто задаваемые вопросы

Каково основное назначение этого оборудования в стойке управления?

Он обеспечивает вспомогательную резервную энергию для увеличения времени сохранения данных в энергозависимых системах памяти соседних управляющих процессоров при потере основного питания.

Обеспечивает ли это оборудование питание контуров ввода-вывода на стороне полевых устройств?

Нет, он предназначен исключительно для поддержания логики или регистров памяти в объединительной плате стойки контроллера и не питает контуры полевых устройств.

Какой ток модуль потребляет от шины объединительной платы 24 VDC?

Непрерывный ток потребления от шины питания 24 VDC составляет 0,036 А.

Каков ток потребления устройства от логической шины 5 VDC?

Модуль потребляет установившийся ток 0,112 А от логической шины объединительной платы 5 VDC.

Можно ли перезаряжать внутренние аккумуляторные элементы этого модуля расширения?

Да, в устройстве используются перезаряжаемые элементы с внутренней системой зарядки, питаемой непосредственно от объединительной платы.

Можно ли установить это устройство в любой свободный слот шасси контроллера?

Обычно он устанавливается в определённых слотах рядом с модулем основного управляющего процессора, как указано в документации по проектированию архитектуры системы.

Какова масса отдельной сборки модуля?

Физический модуль имеет точную массу без упаковки 0,36 кг.

Как устройство предотвращает перезаряд во время непрерывной работы?

Внутренняя схема регулирует ток и контролирует состояние заряда, переключаясь в режим подзарядки после достижения полной резервной ёмкости.

Какие действия необходимы, чтобы защитить оборудование от механической вибрации?

Модуль оснащён встроенными верхними и нижними монтажными выступами, которые необходимо надёжно прикрутить к стандартной лицевой панели шасси.

Следует ли помещать модуль на антистатическое хранение, когда он не используется?

Да, при извлечении из работающей стойки сборку всегда следует хранить и транспортировать в разрешённом антистатическом экранирующем пакете ESD.
