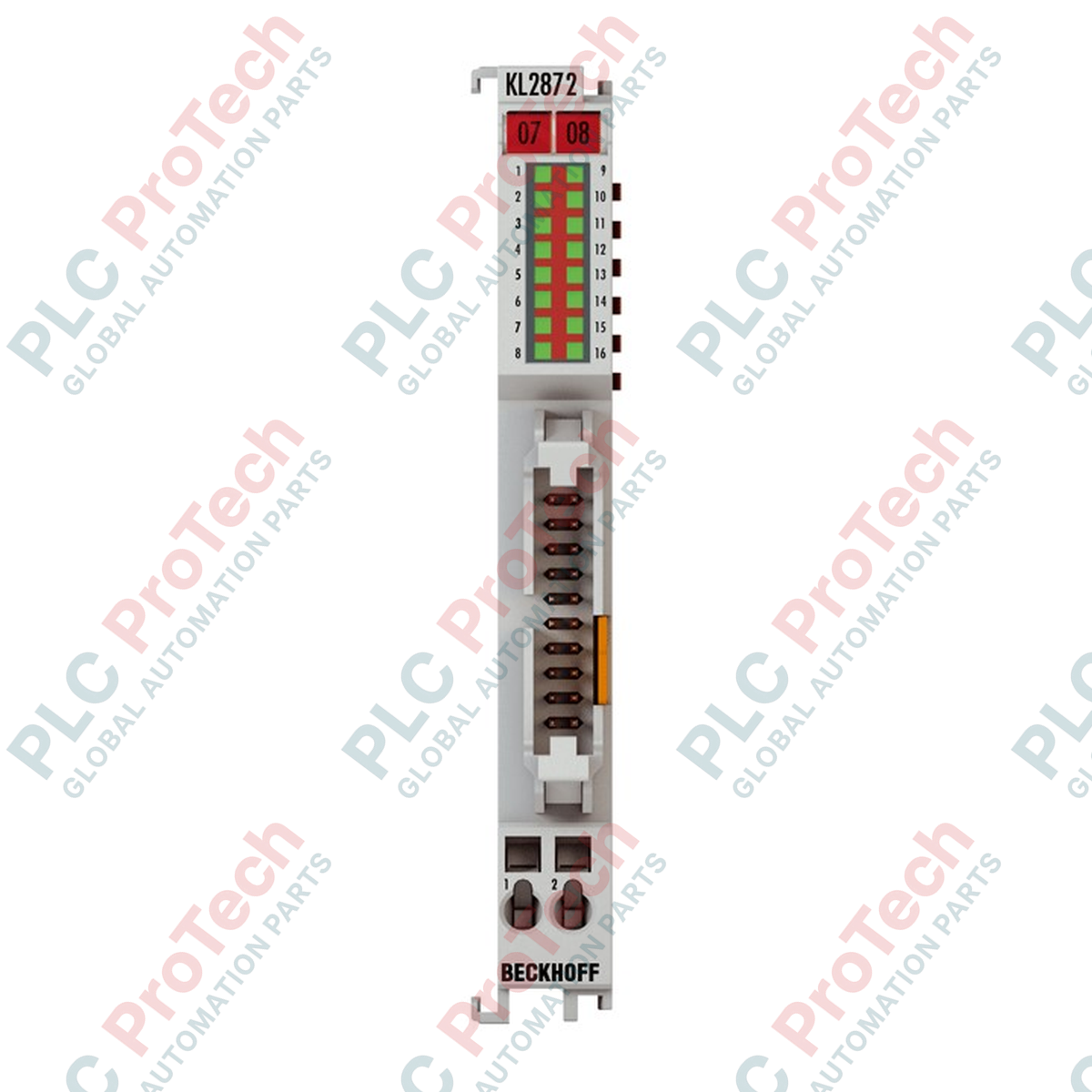

KL2872-0010 16-канальный цифровой выходной терминал 24 В DC плоский ленточный кабель

Обзор продукта

KL2872-0010 (KL28720010) — это высокоплотный 16-канальный терминал цифрового выхода, разработанный для эффективного подключения к многоконтактным интерфейсным устройствам. Используя технологию подключения плоским ленточным кабелем, этот терминал специально создан для быстрой интеграции клапанных терминалов, релейных модулей и блоков распределения сигналов. В сложных промышленных приложениях, таких как управление пневматическими коллекторными системами, модульные сборочные ячейки и специализированная лабораторная автоматизация, KL2872-0010 устраняет необходимость в индивидуальной проводке «точка-точка», значительно сокращая время установки и снижая вероятность ошибок при монтаже. Каждый из 16 каналов поддерживает выходной ток до 0,5 А и полностью защищён от короткого замыкания, обеспечивая надёжное и компактное решение для управления омическими, индуктивными и ламповыми нагрузками в централизованной системе управления.

Техническая конфигурация

KL2872-0010 работает в системе K-bus и оснащён интерфейсом плоского ленточного кабеля на 20 контактов. Этот интерфейс обеспечивает прямое подключение «один разъём» к 16 цифровым выходам с общим общим проводом и питанием по ленте. Модуль полностью «plug-and-play», не требует настройки аппаратного адреса или конфигурации. Внутри терминала обеспечена электрическая изоляция 500 В между логикой K-bus и полем потенциала, что гарантирует, что высоковольтные переходные процессы на выходной стороне не распространяются обратно к шине или ПЛК. Для работы в опасных зонах модуль сертифицирован по стандартам ATEX и IECEx (Ex ec IIC T4 Gc), что делает его пригодным для использования в зоне 2.

Технические характеристики

Технические вопросы и ответы

Каковы конкретные преимущества использования версии с плоским ленточным кабелем по сравнению со стандартными терминалами?

KL2872-0010 оптимизирован для «многоконтактных» применений. Вместо зачистки и подключения 16 отдельных проводов, один 20-контактный ленточный кабель напрямую соединяет терминал ПЛК с клапанным коллектором или предварительно собранной распределительной платой. Это уменьшает занимаемое пространство в шкафу управления и обеспечивает высокую скорость обслуживания и модульное построение машин.

Защищён ли блок от индуктивных выбросов от соленоидных клапанов?

Да, терминал предназначен для управления индуктивными нагрузками. Однако энергия размыкания ограничена 100 мДж на канал. Для очень больших индуктивных нагрузок или высокочастотного переключения рекомендуется проверить рассеивание энергии и при необходимости добавить внешние подавляющие диоды для защиты выходных каскадов.

Как ведёт себя защита от короткого замыкания при неисправности?

Каждый канал индивидуально защищён от короткого замыкания. При возникновении неисправности ток короткого замыкания ограничивается менее чем 7 А. После устранения неисправности и остывания внутренней термозащиты выход возвращается к нормальной работе. Это предотвращает отключение всего 16-канального модуля из-за отказа одного соленоида.

Руководство по проектированию и установке

• Целостность ленточного кабеля: Убедитесь, что 20-контактный плоский ленточный кабель правильно обжат и используется крепление для снятия нагрузки. Стандартная технология IDC (разделение изоляции) чувствительна к механическим нагрузкам; избегайте резких изгибов кабеля возле разъёма, чтобы предотвратить прерывистые потери сигнала.

• Распределение питания: 16 выходов питаются через силовые контакты терминала. Убедитесь, что предшествующий терминал питания (например, KL9100) способен обеспечить суммарную одновременную нагрузку. Если все 16 каналов активны при 0,5 А, общий ток составит 8 А, что близко к пределу 10 А для силовых контактов.

• Монтаж в опасных зонах: Для соответствия требованиям ATEX/IECEx в зоне 2 терминал должен быть установлен в корпус с уровнем защиты не ниже IP54. Убедитесь, что соединение ленточного кабеля надёжно и не может быть случайно отсоединено при включённой цепи.
