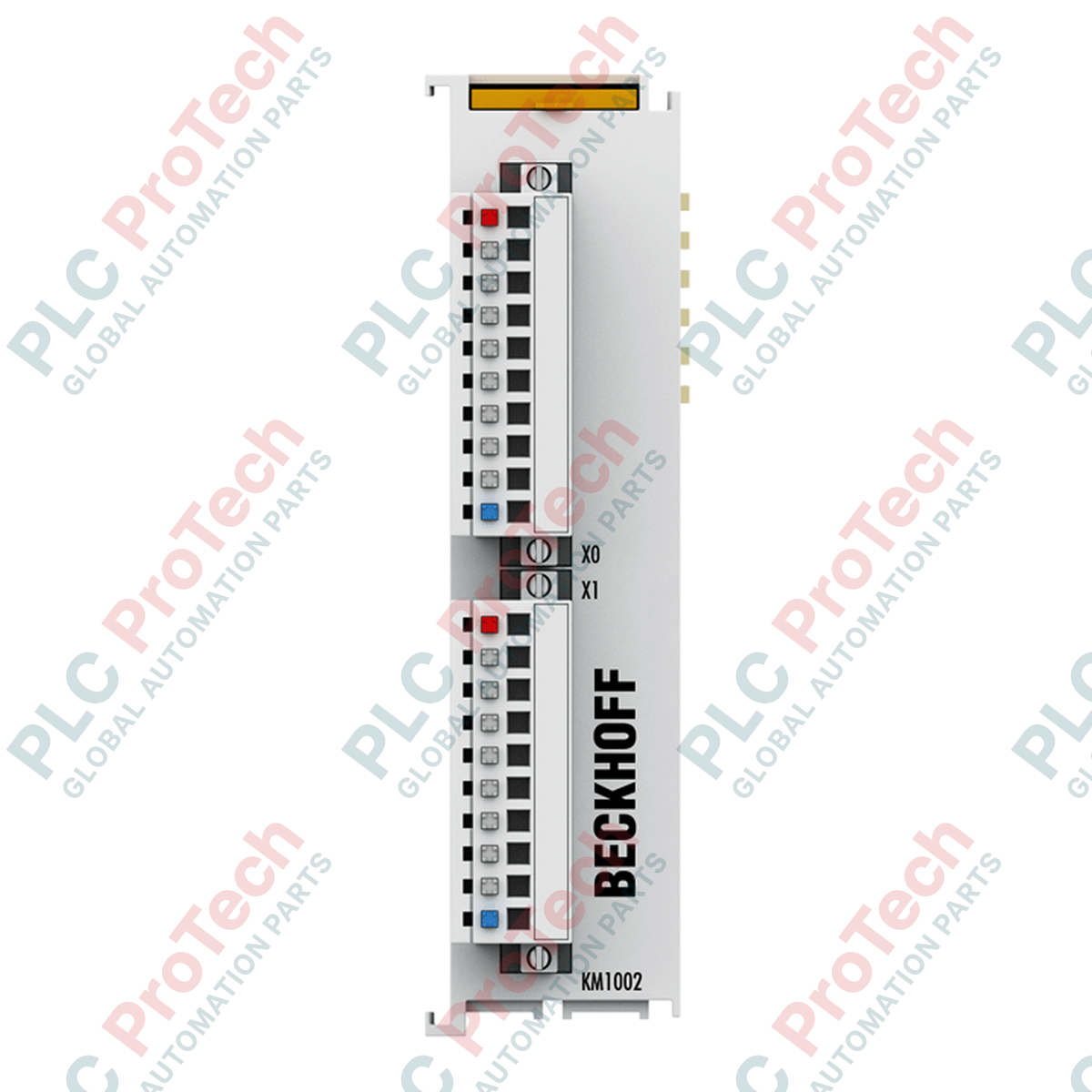

KM1002-0001 BECKHOFF 16-канальный модуль шинного терминала цифрового ввода

Обзор продукта

KM1002-0001 (KM10020001) — это модуль терминала цифрового ввода высокой плотности, предназначенный для оптимизации сбора сигналов в шкафах управления с ограниченным пространством. Объединяя 16 цифровых входов в компактном корпусе шириной 26,5 мм, этот модуль обеспечивает значительное уменьшение занимаемого места по сравнению со стандартными терминалами шириной 12 мм. Вариант KM1002-0001 поставляется с установленным 1-проводным разъёмом, что упрощает быструю монтажную проводку и обслуживание без инструментов. Разработанный для системы ввода-вывода BECKHOFF K-bus, модуль передаёт сигналы управления с гальванической изоляцией 500 В, обеспечивая защиту чувствительных узлов автоматизации от электрических скачков со стороны полевых устройств в таких сферах, как логистика, упаковка и общее машиностроение.

Архитектура ввода-вывода высокой плотности

Терминальная архитектура KM1002-0001 использует конструкцию с двумя разъёмами (2 x 8 каналов) для обработки в общей сложности 16 технологических сигналов. Она соответствует спецификации EN 61131-2, тип 1, что обеспечивает совместимость с широким спектром промышленных датчиков и переключателей. Благодаря типичному входному фильтру 3,0 мс модуль оптимизирован для устранения дребезга контактов механических переключателей и фильтрации высокочастотных помех, поэтому в 16-битном образе процесса обновляются только стабильные логические уровни «0» или «1». Поскольку модуль потребляет от K-bus незначительный ток 3 мА, он позволяет значительно расширять систему ввода-вывода без перегрузки внутреннего источника питания шины.

Технические характеристики

Часто задаваемые вопросы по эксплуатации, устранению неисправностей и совместимости

В чём функциональное различие между KM1002-0001 и вариантом -0002?

Обе модели имеют 16 каналов и используют технологию 1-проводного подключения, однако KM1002-0001 является стандартной версией, ориентированной на высокую плотность монтажа и экономичность. Вариант -0002 дополнительно оснащён встроенными светодиодами состояния для каждого канала, обеспечивающими немедленную визуальную диагностику активности сигналов со стороны полевых устройств.

Требуется ли настройка программного обеспечения для адресации входов?

Нет. KM1002-0001 — это модуль «подключи и работай» в составе системы ввода-вывода Beckhoff. Для него не требуются адресные переключатели или настройка параметров в программном обеспечении; TwinCAT System Manager автоматически определяет разрядность входа 16 бит на основе физического положения модуля на рейке K-bus.

Можно ли использовать этот модуль с 3-проводными датчиками (PNP/NPN)?

KM1002-0001 предназначен для 1-проводного подключения, то есть рассчитан только на сигнальный провод. При использовании 3-проводных датчиков питание датчика (24V) и заземление (0V) необходимо распределять через внешние клеммные колодки либо выбрать вариант KM1002-0004, который напрямую поддерживает 3-проводное подключение.

Руководство по проектированию и установке

• Точность монтажа: Используйте многожильный или одножильный провод сечением от 0,08 до 1,5 мм². Убедитесь, что длина зачистки составляет ровно 8 мм, чтобы обеспечить надёжную фиксацию в пружинном разъёме. Неправильная зачистка может привести к соединениям с высоким сопротивлением или периодическим пропаданиям сигнала.

• Предупреждение о подключении под напряжением: Несмотря на то что съёмный уровень подключения позволяет быстро заменять модуль, перед отсоединением разъёма всегда отключайте питание K-bus или переводите систему в безопасное состояние, чтобы предотвратить возможное повреждение данных в образе процесса или случайные короткие замыкания.

• Экранирование и помехи: Для входных линий длиной более 30 метров в условиях сильных электрических помех (рядом с частотно-регулируемыми приводами или крупными электродвигателями) используйте экранированные кабели. Экран следует подключить к заземлению с низким импедансом в точке ввода в шкаф, чтобы сохранить целостность изоляции модуля на 500 В.

Преимущества для проектирования

BECKHOFF KM1002-0001 превосходно подходит для приложений с высокой плотностью монтажа, где свободное место на DIN-рейке особенно ограничено. Возможность установки в различных положениях и прочный корпус из поликарбоната делают его универсальным выбором для децентрализованных шкафов управления. Благодаря двойному слоту и системе ключевого соединения модуль сохраняет жёсткое механическое соединение с соседними шинными терминалами, выдерживая сильные вибрации и удары (в соответствии с EN 60068-2-27), характерные для тяжёлого промышленного оборудования.
