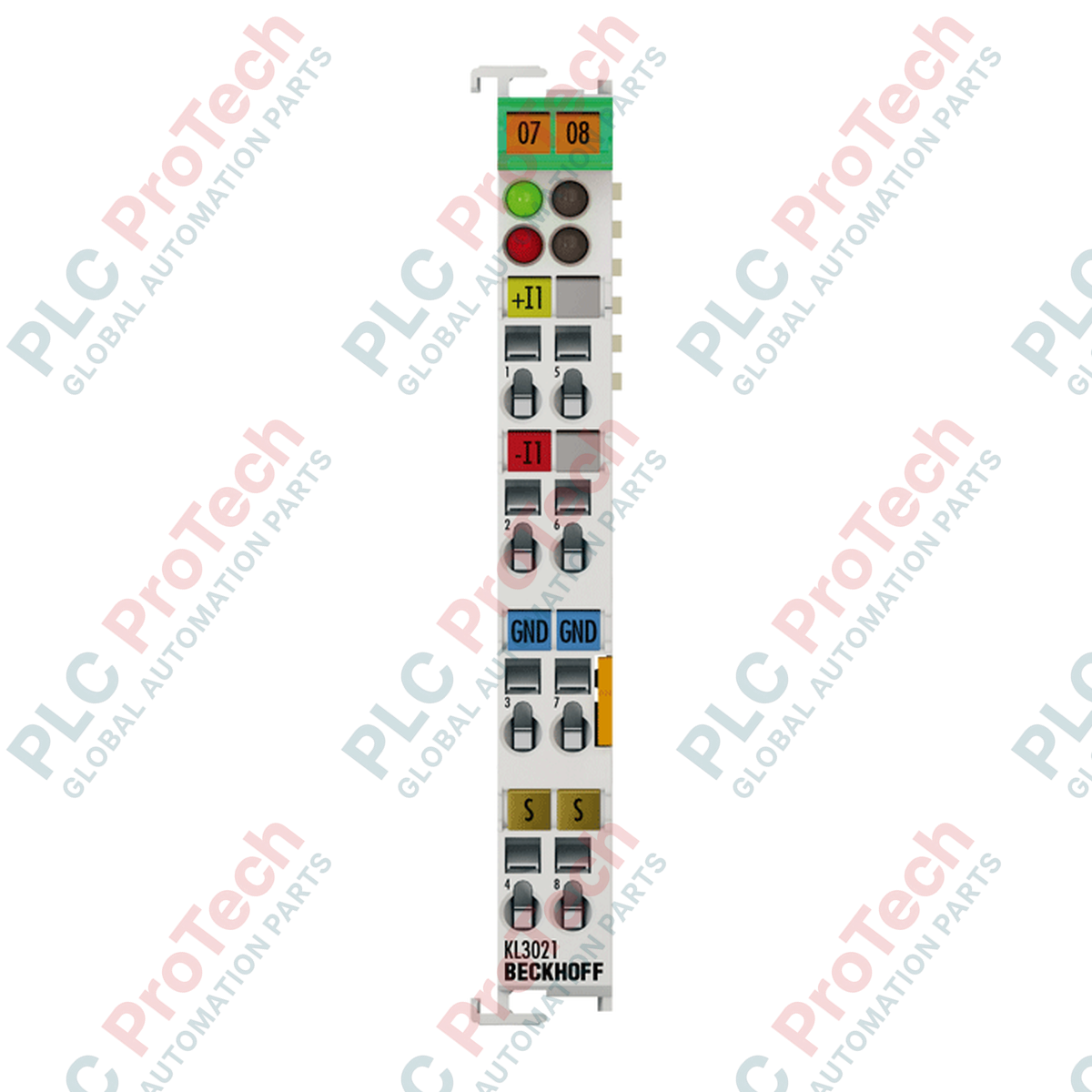

KS3021 1-канальный аналоговый входной терминал 4-20 мА дифференциальный

Обзор продукта

 KS3021 (KS3021) — это высокоточный одноканальный аналоговый входной модуль, предназначенный для обработки стандартных промышленных сигналов 4–20 мА. Используя передовую технологию дифференциального входа, этот модуль специально разработан для устранения помех заземления и подавления синфазных шумов, что делает его идеальным выбором для датчиков на больших расстояниях в условиях сильных электромагнитных помех. В таких отраслях, как химическая переработка, очистка воды и управление системами ОВК, KS3021 обеспечивает надежность, необходимую для критически важной телеметрии. Благодаря быстрому времени преобразования 1 мс и разрешению 12 бит, он гарантирует высокую точность захвата динамических переменных процесса. Обозначение «KS» означает съемный уровень подключения проводки, что позволяет быстро заменять модуль без нарушения существующей проводки полевого оборудования.

Техническая конфигурация

KS3021 интегрирует дифференциальный входной каскад с внутренним сопротивлением 80 Ом и падением напряжения на диоде 0,7 В. Он поддерживает максимальное синфазное напряжение 35 В, обеспечивая высокую устойчивость к потенциальным сдвигам между землей датчика и землей системы управления. Модуль полностью питается от внутренней шины K-bus, потребляя типичный ток 60 мА, что упрощает распределение питания в шкафу, исключая необходимость внешних контактов питания 24 В постоянного тока. Для применения в зонах с повышенными требованиями безопасности или взрывоопасных зонах модуль имеет электрическую изоляцию 500 В между шиной K-bus и уровнем сигнала и сертифицирован по стандарту ATEX Ex nA IIC T4 Gc для использования в зоне 2 с взрывоопасной атмосферой.

Технические характеристики

Технические вопросы и ответы

В чем основное преимущество съемного уровня подключения проводки на KS3021?

Терминалы серии KS оснащены съемным разъемом для проводки. Это позволяет обслуживающему персоналу заменить неисправный модуль, просто отключив предварительно подключенный клеммный блок и вставив его в новый модуль. Это исключает риск ошибок при подключении и значительно сокращает среднее время ремонта (MTTR) в круглосуточных производственных условиях.

Как дифференциальный вход справляется с шумами сигнала по сравнению с однополярными входами?

Дифференциальный вход измеряет разницу напряжений между двумя сигнальными линиями, а не измеряет одну линию относительно общего заземления. Такая конфигурация эффективно устраняет «синфазный» шум, который одинаково влияет на обе линии, что крайне важно для сохранения целостности сигнала в зонах с сильными помехами от электродвигателей или частотно-регулируемых приводов.

Подходит ли этот модуль для использования во взрывоопасных зонах?

Да, KS3021 сертифицирован по ATEX с маркировкой II 3 G Ex nA IIC T4 Gc. Он разрешен к использованию в зоне 2 при условии установки в корпус с соответствующим уровнем защиты, соответствующим требованиям стандартов промышленной безопасности.

Руководство по проектированию и установке

• Точность подключения и зачистки: Используйте одножильные или многожильные провода с сечением от 0,08 до 1,5 мм² (AWG 28-16). Обеспечьте точную длину зачистки 9–10 мм. Для срабатывания пружинного зажима используйте маленькую плоскую отвертку; съемный клеммный блок гарантирует, что после подключения контакты останутся виброустойчивыми согласно стандарту EN 60068.

• Заземление и экранирование: Для максимальной эффективности дифференциального входа используйте экранированные витые пары. Экран должен быть подключен к функциональному заземлению (FE) в точке входа в модуль с помощью крепления экрана, чтобы отводить высокочастотные помехи от внутреннего 12-битного АЦП.

• Управление питанием K-bus: Поскольку KS3021 питается исключительно от шины K-bus (60 мА), всегда проверяйте общий бюджет тока шины вашего Bus Coupler. Если суммарный ток всех подключенных модулей превышает лимит (например, 500 мА или 1000 мА), необходимо добавить терминал обновления шины K-bus в сегмент.
