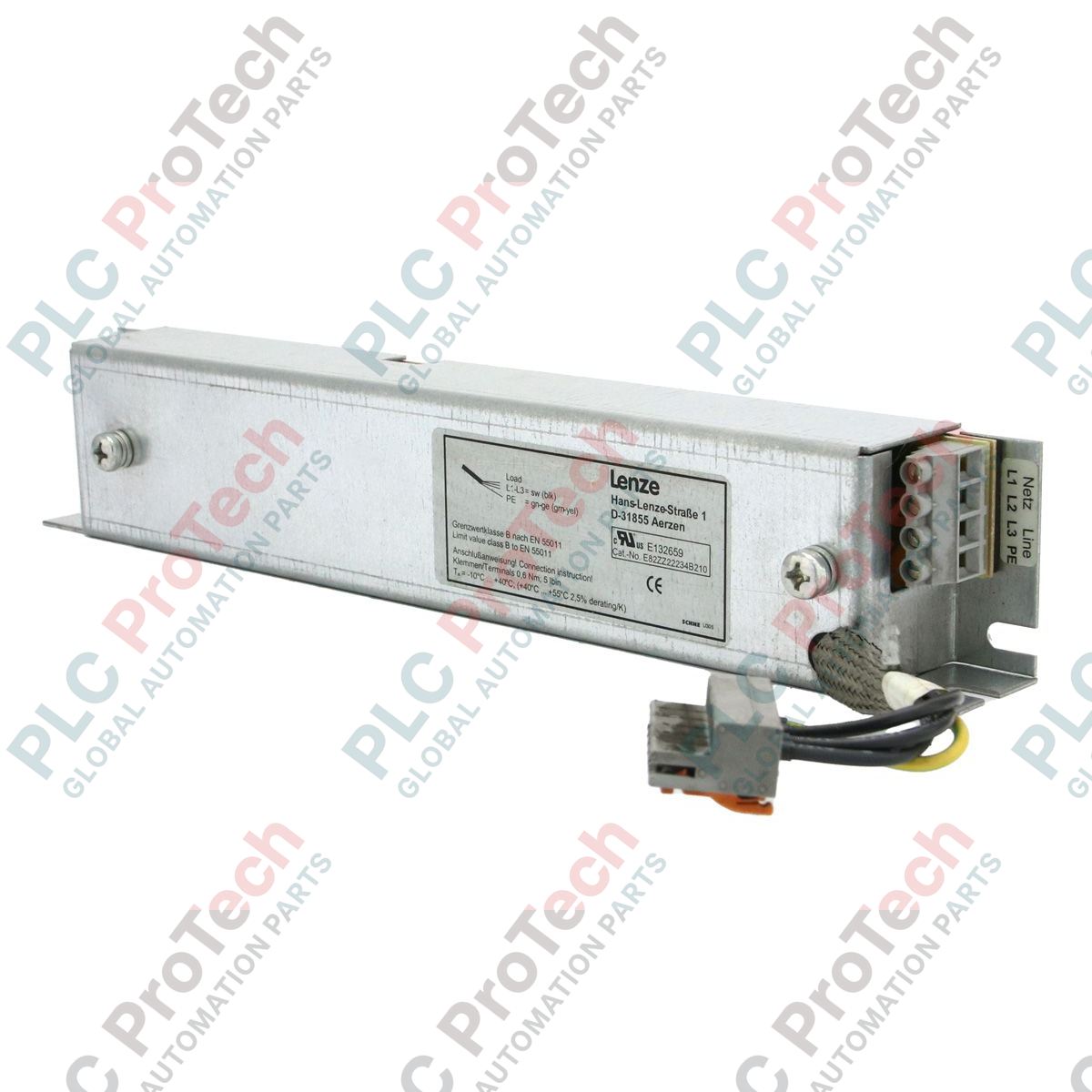

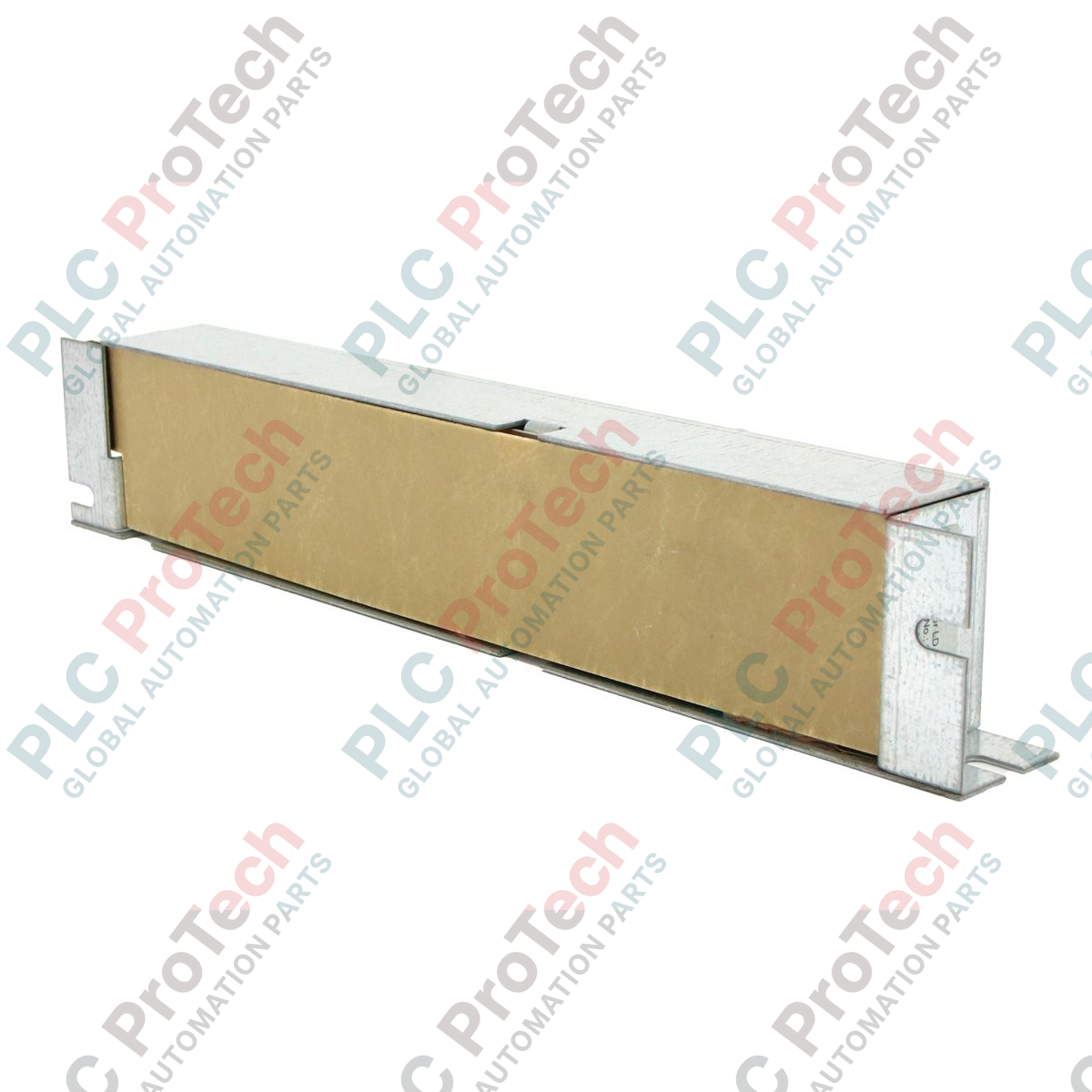

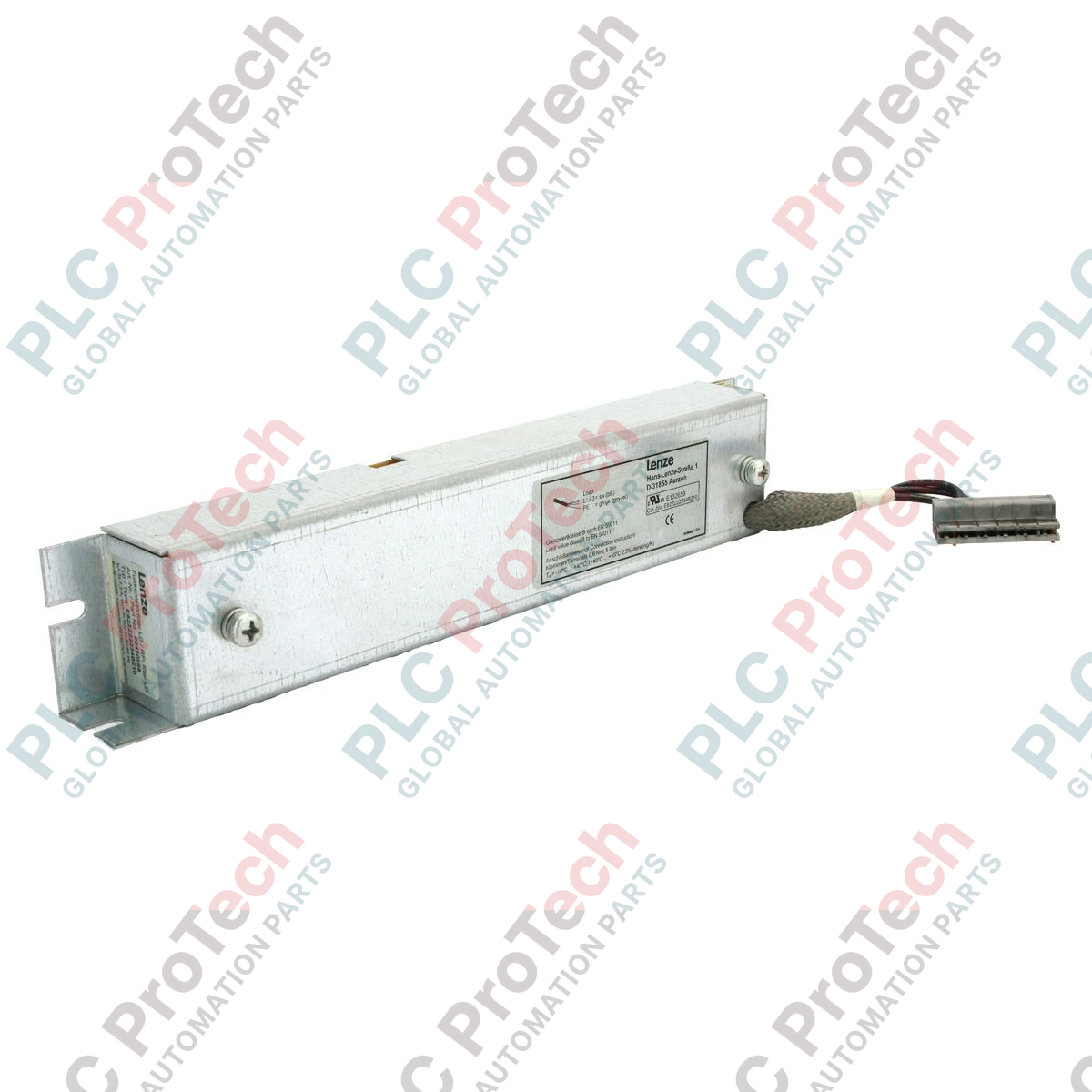

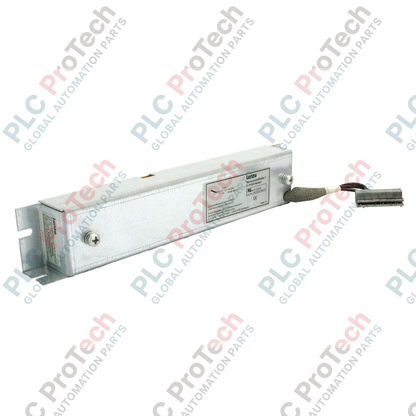

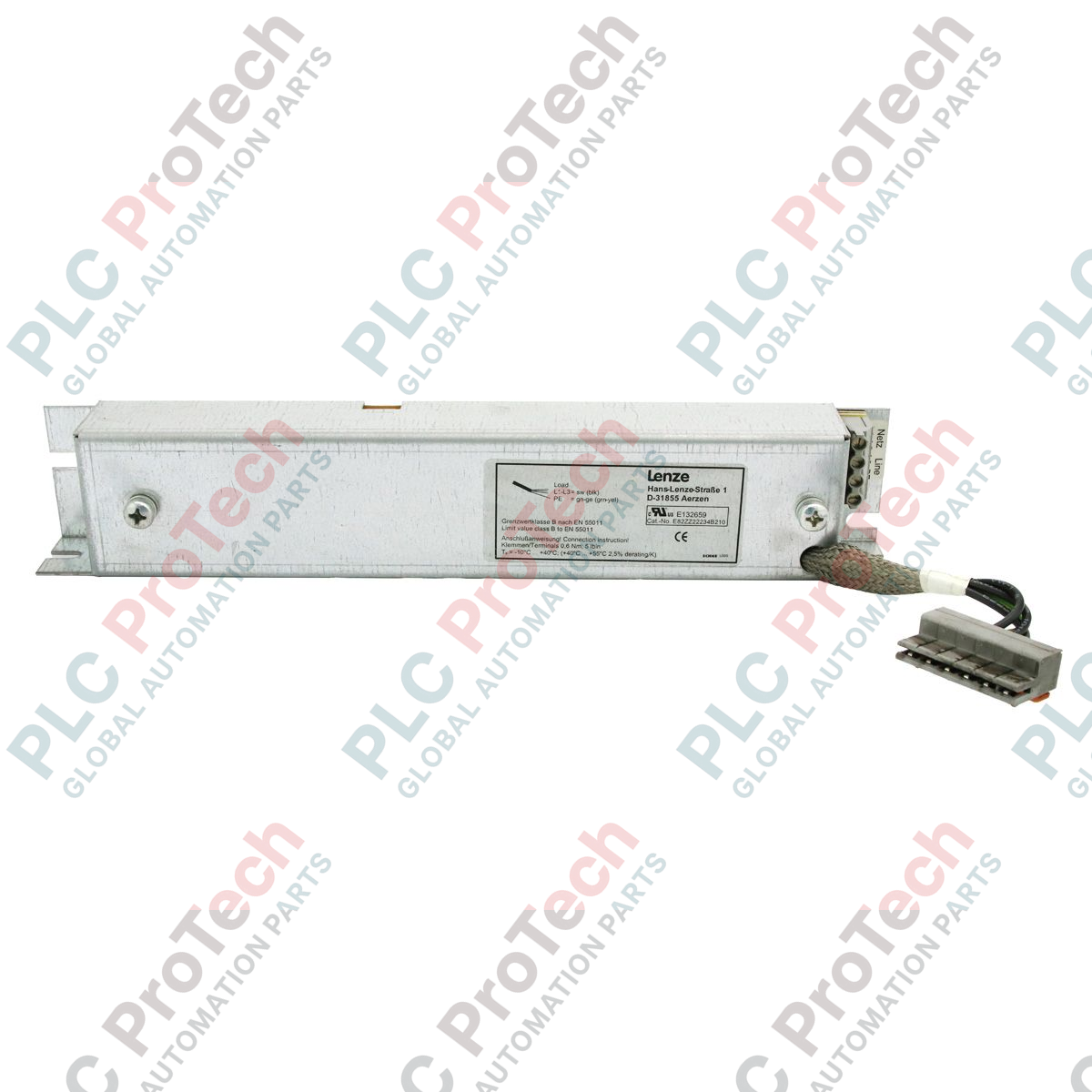

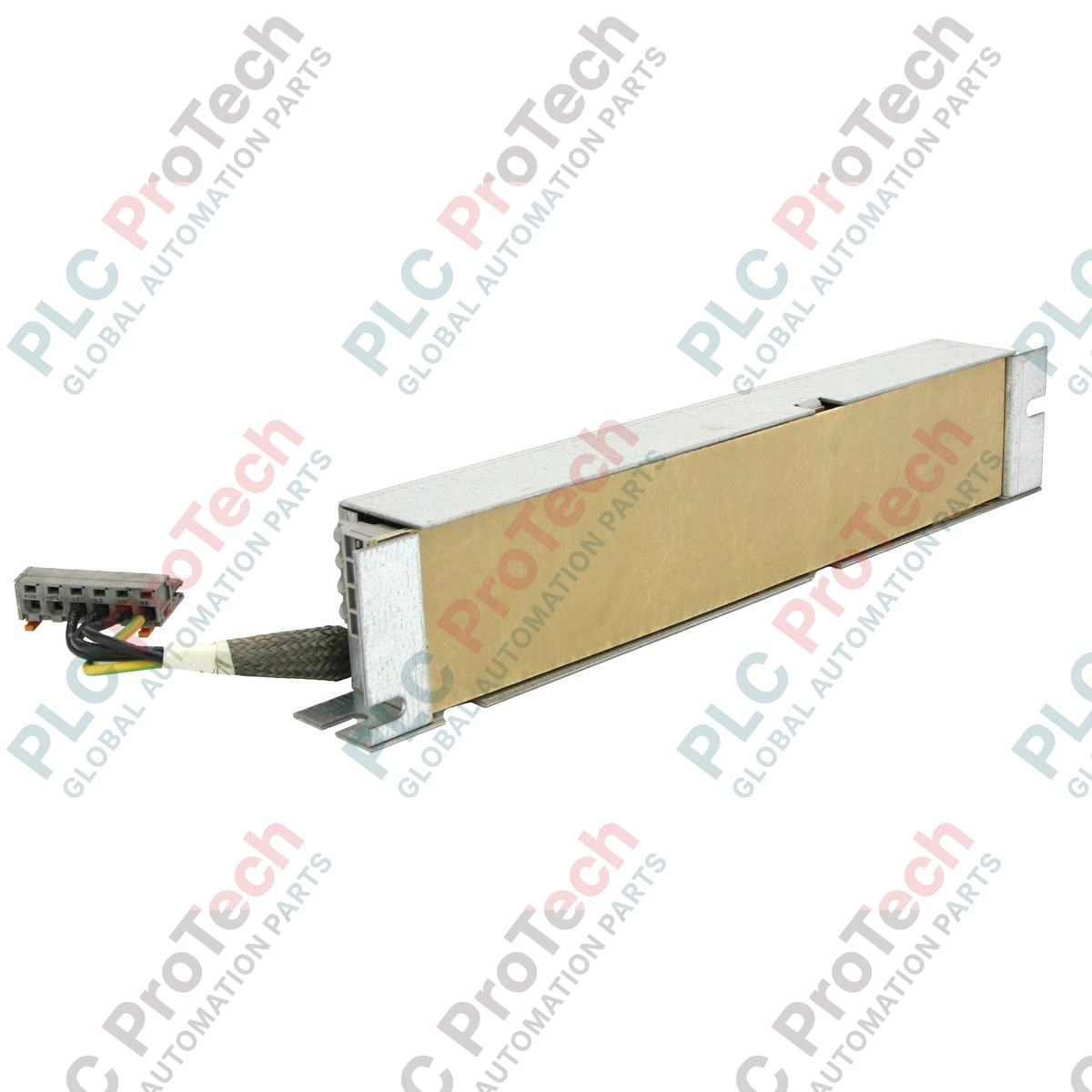

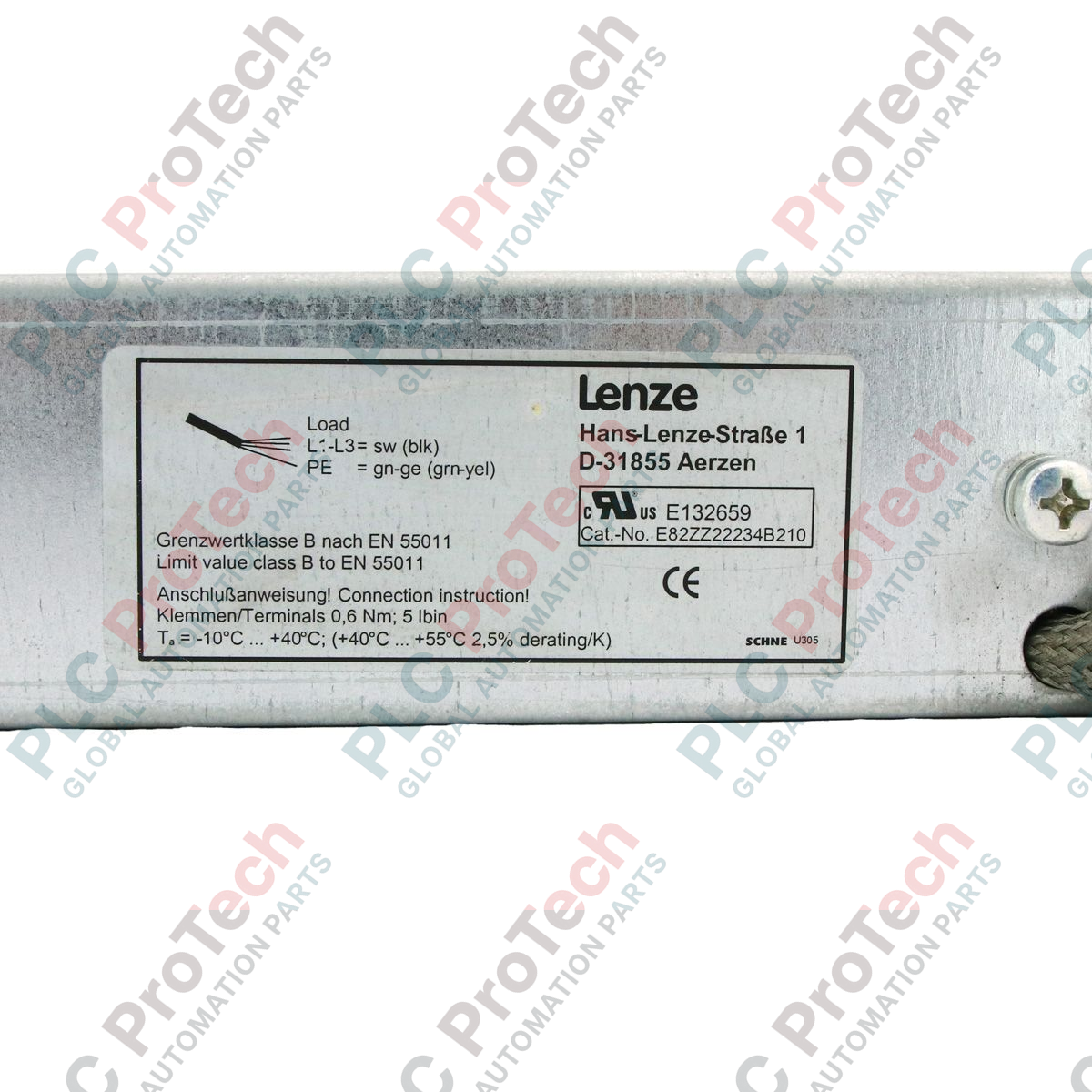

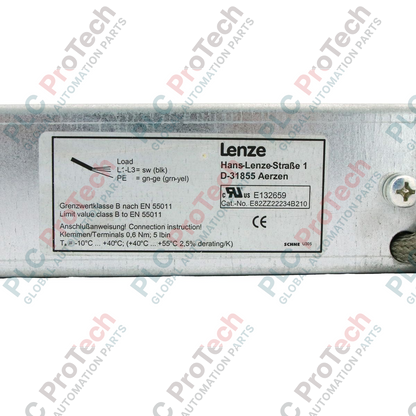

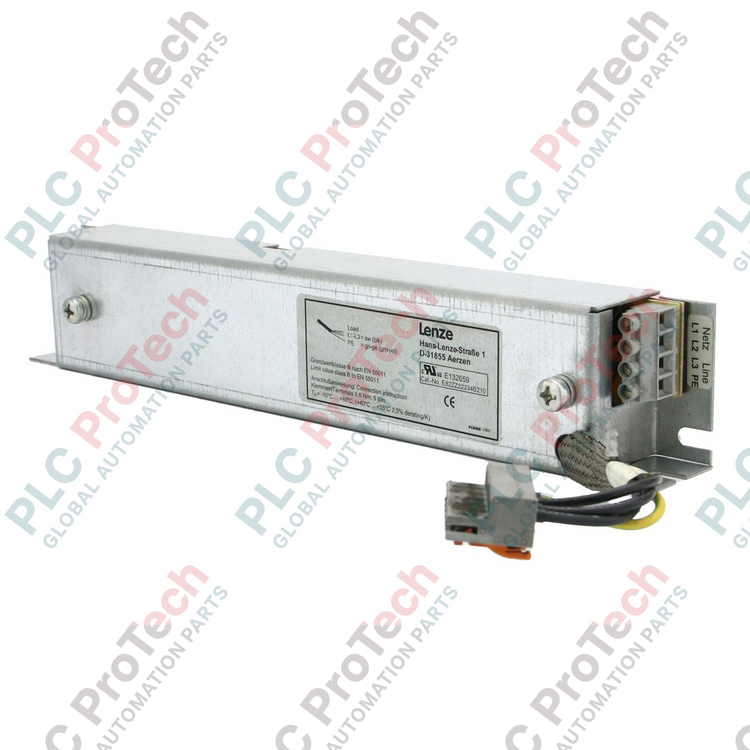

Lenze E82ZZ22234B210, трехфазный RFI-фильтр серии 8200

Описание и применение продукта

E82ZZ22234B210 (E82ZZ22234B210) — это высокопроизводительный трёхфазный фильтр радиочастотных помех (RFI), разработанный для интеграции с приводными системами серии Lenze 8200. Этот пассивный компонент специально предназначен для подавления высокочастотных электромагнитных помех, обеспечивая соответствие строгим стандартам электромагнитной совместимости (ЭМС) в промышленных условиях, например на автоматизированных производственных линиях, в системах транспортировки материалов и на станциях управления насосами. Эффективно подавляя кондуктивные эмиссии, фильтр предотвращает помехи в работе чувствительных контроллеров сигналов и коммуникационных сетей, существенно сокращая незапланированные простои, вызванные нестабильной работой приводов или ухудшением качества сигналов.

Техническая конфигурация

Это аппаратное устройство рассчитано на эксплуатацию в условиях промышленной электрической сети: номинальное напряжение составляет 500 VAC, а рабочий диапазон частот — от 50 до 60 Гц. Устройство рассчитано на непрерывный ток до 7,3 А. Во внутренней архитектуре используются высококачественные индуктивные и ёмкостные элементы, обеспечивающие оптимальное ослабление помех во всём частотном спектре, используемом преобразователями частоты (VFD). Устройство размещено в компактном прочном корпусе, оптимизированном для отвода тепла в условиях тесно расположенных шкафов управления. Фильтр предназначен для непосредственной установки со стороны питающей сети, чтобы входное электропитание оставалось изолированным от коммутационных помех, генерируемых силовыми каскадами инвертора.

Технические характеристики

Часто задаваемые вопросы

Совместим ли этот фильтр со всеми приводами серии Lenze 8200?

Он специально разработан для серии 8200, однако совместимость зависит от номинальной мощности привода. Убедитесь, что номинальный ток привода не превышает 7,3 А, чтобы фильтр работал в пределах допустимых тепловых характеристик.

Поскольку эта модель снимается с производства, что следует делать для долгосрочной поддержки?

Несмотря на то что E82ZZ22234B210 находится на этапе снятия с производства, оригинальные изделия всё ещё доступны для обслуживания устаревших систем. Для новых разработок обратитесь к инженерному техническому описанию Lenze, чтобы подобрать эквивалентные фильтры текущего поколения.

Каковы основные признаки неисправности RFI-фильтра?

К распространённым признакам относятся усиление электромагнитных помех, вызывающее ошибки связи с ПЛК, аварийные отключения привода из-за скачков напряжения или периодические колебания сигнала датчика, возникающие именно во время работы электропривода.

Имеет ли значение ориентация фильтра при установке?

Да. Для максимальной эффективности фильтр необходимо устанавливать как можно ближе к приводу, а экранированные кабели между выходом фильтра и входом привода должны иметь минимально возможную длину.

Инженерные рекомендации и правила монтажа

• Целостность экранирования: При установке E82ZZ22234B210 убедитесь, что экран кабеля от привода напрямую подключён к общей земле или задней панели шкафа с помощью высокочастотного зажима. Не используйте для заземления тонкие провода типа «хвостик», поскольку они действуют как антенны для высокочастотных помех.

• Тепловой режим: Несмотря на компактную конструкцию массой 0,98 кг, фильтр выделяет тепло во время работы. Оставляйте не менее 50 мм свободного пространства сверху и снизу устройства для обеспечения достаточной конвекции воздуха. Не устанавливайте фильтр непосредственно над тепловыделяющими компонентами, такими как тормозные резисторы или реакторы.

• Требования безопасности: Перед началом установки всегда отключайте электропитание и проверяйте отсутствие напряжения. Из-за ёмкостной природы RFI-фильтров перед работой с клеммами рекомендуется выдержать не менее 5 минут после отключения питания, чтобы предотвратить поражение электрическим током.
