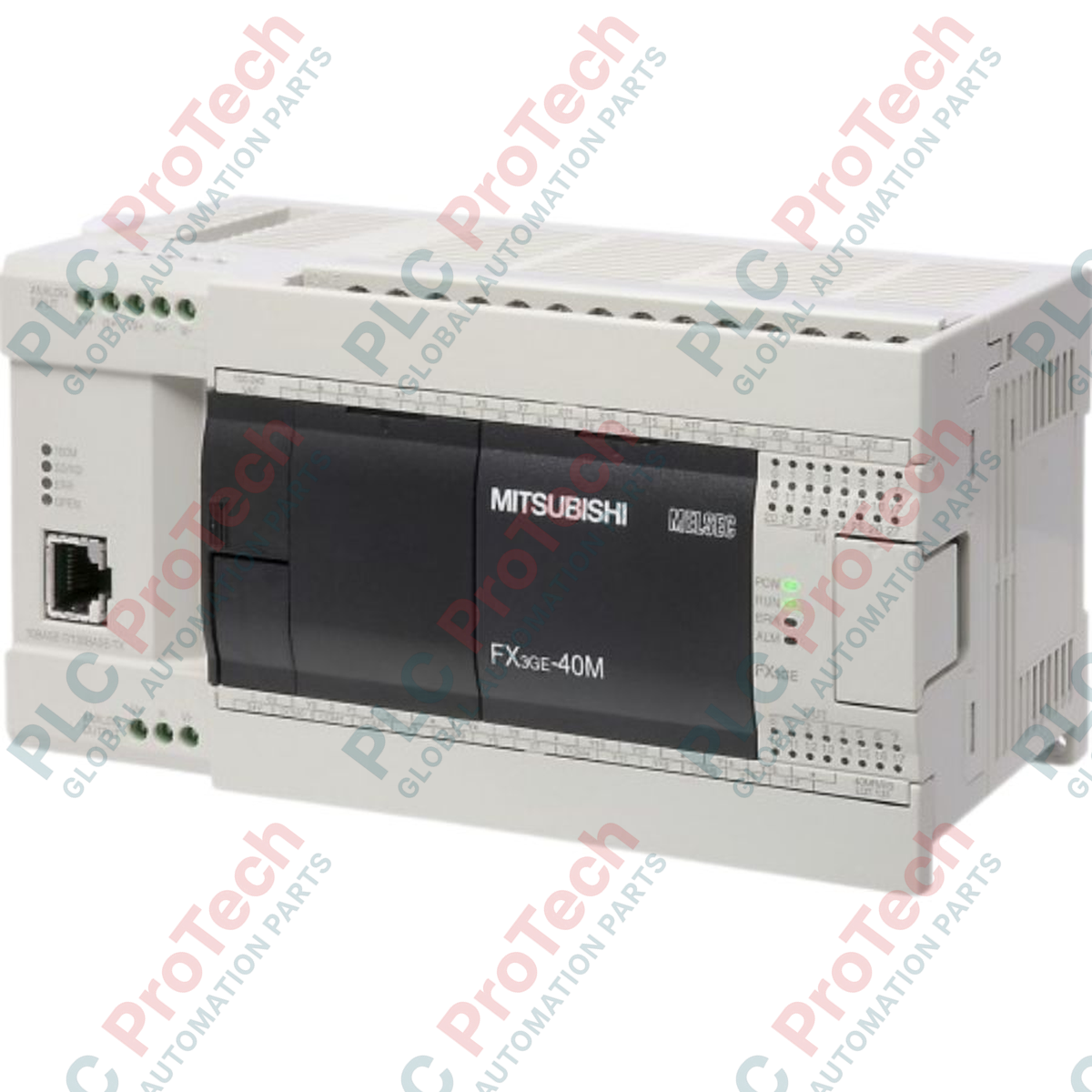

Управление сложными промышленными задачами с помощью локальной автоматизации упрощается благодаря программируемому логическому контроллеру Mitsubishi Electric FX3GE-40MT/ES. Этот компактный универсальный базовый модуль объединяет высокопроизводительную микропроцессорную систему со встроенными цифровыми входами, транзисторными выходами, аналоговой обработкой и двумя коммуникационными интерфейсами. Разработанный как расширение надёжной архитектуры MELSEC FX3G, этот контроллер оснащён встроенными портами Ethernet и USB, что устраняет необходимость во внешних платах расширения в компактных шкафах управления.
| Параметр | Спецификация |
|---|---|
| Производитель | Mitsubishi Electric |
| Модель / артикул | FX3GE-40MT/ES |
| Серия | MELSEC FX3GE |
| Номинальное напряжение питания | 100–240 В перем. тока (+10% / −15%), 50/60 Гц |
| Общее количество встроенных точек ввода-вывода | 40 точек |
| Цифровые входы | 24 входа (24 В пост. тока, Sink/Source выбирается клеммой) |
| Цифровые выходы | 16 выходов (транзисторные, Sink) |
| Встроенные аналоговые входы | 2 канала (0–10 В пост. тока / 4–20 мА) |
| Встроенные аналоговые выходы | 1 канал (0–10 В пост. тока / 4–20 мА) |
| Коммуникационные порты | Ethernet (RJ45), USB (Mini-B), RS-422 |
| Объём памяти | Внутренняя память программы EEPROM на 32 000 шагов |
| Диапазон рабочих температур | От 0 до 55 °C (от 32 до 131 °F) |
| Масса нетто | 0,8 кг |
| Габариты (W x H x D) | 175 мм x 90 мм x 86 мм |
| Обозначение клеммы | Функция / назначение |
|---|---|
| L / N | Вход сетевого питания 100–240 В перем. тока |
| 24V / 0V | Вспомогательный выход питания датчиков 24 В пост. тока |
| S/S | Клемма выбора Sink/Source для цифровых входов |
| X000 - X027 | Цифровые входы 24 В пост. тока (высокоскоростные счётчики на первых каналах) |
| Y000 - Y017 | Транзисторные выходы Sink (функция импульсного вывода на Y000–Y002) |
| V1+, I1+, VI1-, V2+, I2+, VI2- | Аналоговые входы (клеммы напряжения/тока каналов 1 и 2) |
| V3+, I3+, VI3- | Аналоговый выход (клеммы напряжения/тока канала 3) |
FX3GE-40MT/ES обеспечивает прямой путь физической модернизации старых микроконтроллеров FX1N-40MT-D и стандартных FX3G-40MT/ES. Существующий лестничный код FX3G полностью обратно совместим. Однако для доступа к встроенным параметрам Ethernet и непосредственной настройки аналоговых каналов без инструкций from/to разработку программ необходимо выполнять в GX Works2 (версия 1.98 или более поздняя).
Этот контроллер оснащён стандартными транзисторными выходами Sink (обозначены суффиксом MT). Подключение полевых нагрузок, выполненных по логике Sink, к источнику с неправильной полярностью приведёт к разрушению встроенных оптопар. Убедитесь, что внешние вспомогательные источники питания надёжно соединены с системой заземления. При горизонтальной установке внутри герметичных шкафов управления могут возникнуть проблемы с рассеиванием тепла; строго соблюдайте вертикальную настенную установку и обеспечьте зазоры не менее 50 мм сверху и снизу корпуса для естественной конвекции.
Для предотвращения помех от электрического шума во встроенных аналоговых каналах всегда прокладывайте линии 0–10 В / 4–20 мА отдельно от силовых кабелей переменного тока с большими токами. Для аналоговых цепей используйте экранированную витую пару (STP), а экран заземляйте строго со стороны ПЛК, чтобы исключить локальные токи в контурах заземления, способные нарушить стабильность показаний датчиков.
КРИТИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке, монтажу или подключению отключите все основные источники питания. Если внешние цепи не обесточить, это может привести к сильному поражению электрическим током, отказу оборудования или неожиданному движению подключённых исполнительных механизмов.
Установите контроллер на стандартную DIN-рейку 35 мм или закрепите его на плоской монтажной панели с помощью встроенных точек крепления под винты M4.
Подключите основной источник питания 100–240 В переменного тока к клеммной колодке, обеспечив правильное защитное заземление (PE).
Подключите входные линии с выбранной активной полярностью (ориентация Sink или Source настраивается через клемму S/S).
Подключите программное обеспечение передачи программы через Ethernet или USB, запустите GX Works2 и выполните диагностические процедуры для проверки аппаратных регистров.
Global Express Shipping
Returns & Warranty
Производитель: Mitsubishi Electric
Номер продукта: FX3GE-40MT/ES
Страна происхождения:Соединённые Штаты
Тип продукта: Модули ЦП ПЛК
Оплата: Банковский перевод (T/T), Western Union
Вес: 800г
Размеры: 175 мм x 90 мм x 86 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев
