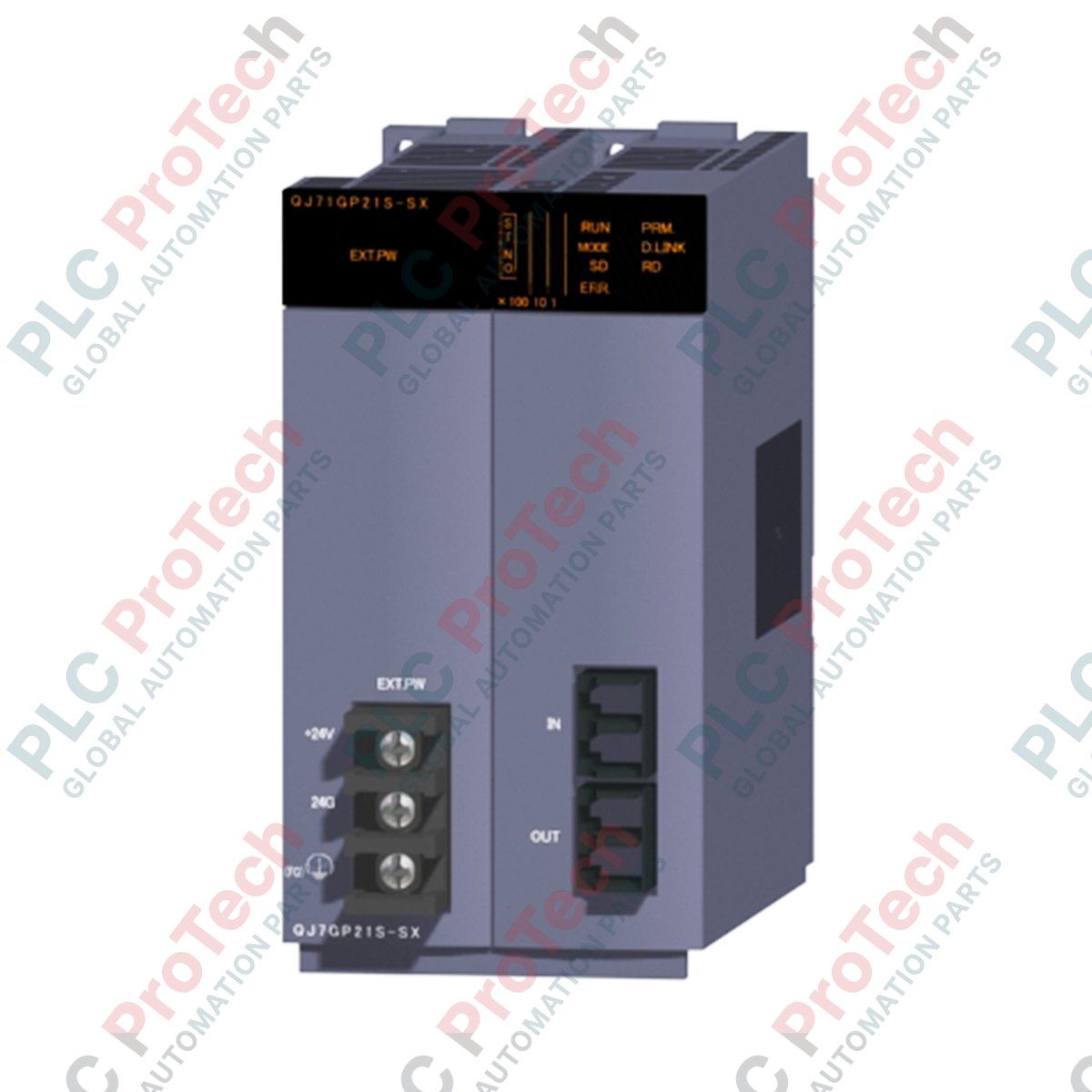

Сетевой контроллер Mitsubishi Electric QJ71GP21S-SX серии MELSEC Q с CC-Link IE

Описание

Для построения детерминированной высокоскоростной магистральной связи в архитектуре управления MELSEC серии Q модуль сети контроллера CC-Link IE Mitsubishi Electric QJ71GP21S-SX служит высокопроизводительным оптоволоконным интерфейсом. Работая на линии передачи данных со скоростью 1 Гбит/с, этот модуль координирует обмен большими объёмами данных по методу Token Ring в топологии с двойным кольцом. Оснащённый отдельной клеммой внешнего питания, QJ71GP21S-SX обеспечивает полную целостность сетевого кольца даже при обесточивании отдельных базовых блоков ПЛК, предотвращая разделение кольца на сегменты на критически важных производственных объектах.

Особенности

• Скорость передачи 1 Гбит/с: Использует высокоскоростные физические уровни гигабитного Ethernet для выполнения быстрых циклических передач в промышленной сети.
• Резервированный двухконтурный путь: Использует двухконтурную конфигурацию на оптическом волокне, которая автоматически и мгновенно выполняет маршрутизацию по замкнутому контуру при повреждении кабеля или отключении питания станции.
• Поддержка внешнего источника питания: Принимает вспомогательное питание постоянного тока 24 В, обеспечивая независимую работу цепей связи от состояния базовой платы хоста ПЛК.
• Расширенная конфигурация станций: При подключении управляющих устройств Universal QCPU обеспечивает соединение до 120 обычных станций, расширяя возможности управления на промышленных объектах.
• Большая ёмкость линии связи: Поддерживает до 32 тыс. точек для реле линии связи (LB) и 128 тыс. точек для регистров линии связи (LW) в режиме расширенной передачи.

Области применения

• Автомобильные сборочные заводы: Высокоскоростная синхронизация многоосевых сборочных участков и сварочных роботов на больших производственных площадях.
• Водоочистка и очистка сточных вод: Сетевые кольца большой протяжённости, соединяющие изолированные насосные подстанции на расстоянии до 550 метров друг от друга без ретрансляторов.
• Производство бумаги и целлюлозы: Высокопроизводительные, устойчивые к помехам оптические линии связи, передающие данные управления процессами в реальном времени через зоны с высоким уровнем электромагнитных помех.

Технические характеристики

Соединения и интерфейсы

Практические инженерные выводы

Альтернативные модели и совместимость

Суффикс «S» указывает на наличие у этой модели возможностей внешнего питания. Хотя она сохраняет обратную совместимость кодов со стандартным блоком QJ71GP21-SX в средах программирования GX Works2 или GX Developer, для замены стандартного блока на QJ71GP21S-SX требуется внешняя полевая проводка постоянного тока 24 В, чтобы использовать функцию резервной защиты кольца. При переходе между объединительными платами высокопроизводительных и универсальных QCPU всегда проверяйте параметры текущей утилиты конфигурации, поскольку максимальное количество узлов увеличивается с 64 до 120.

Типичные ошибки при применении и инженерные примечания

Многомодовые GI-волокна должны строго соответствовать спецификациям 1000BASE-SX. Подключение стандартных телекоммуникационных одномодовых волокон приведёт к немедленному насыщению передатчика или ошибкам из-за высокого оптического затухания. Убедитесь, что радиус изгиба оптоволоконных линий внутри корпусов не меньше указанного производителем предельного значения, чтобы избежать потерь из-за микроизгибов, которые напрямую вызывают аномалии потери связи на уровне сети и пропуски токенов.

Советы по вводу в эксплуатацию и электромонтажу

Перед включением системы с помощью откалиброванного измерителя оптической мощности убедитесь, что потери на оптоволоконной линии значительно ниже допустимых в бюджете линии 1000BASE-SX. Убедитесь, что выход Port 1 Out соединён перекрёстно с входом Port 2 In на узлах ниже по сети в соответствии со стандартной топологией двойного кольца. При настройке резервных трактов внешнее вспомогательное питание постоянного тока должно подаваться через выделенный источник питания класса 2 с качественным заземлением, чтобы промышленные помехи и переходные перенапряжения не влияли на гигабитные приёмопередатчики.

Рекомендации по установке

1. 1 Совместите нижний фиксирующий выступ модуля QJ71GP21S-SX с соответствующим пазом на базовом блоке MELSEC Q.
2. 2 Надёжно прижмите верхнюю часть модуля к разъёму объединительной платы до щелчка и затяните верхний крепёжный винт с указанным моментом.
3. 3 Подключите внешние вспомогательные линии питания 24 В постоянного тока к специальной клеммной колодке вспомогательного входа, соблюдая полярность.
4. 4 Снимите защитные пылезащитные колпачки и вставьте многомодовые оптоволоконные коннекторы Duplex LC в порты 1 и 2.
