Описание

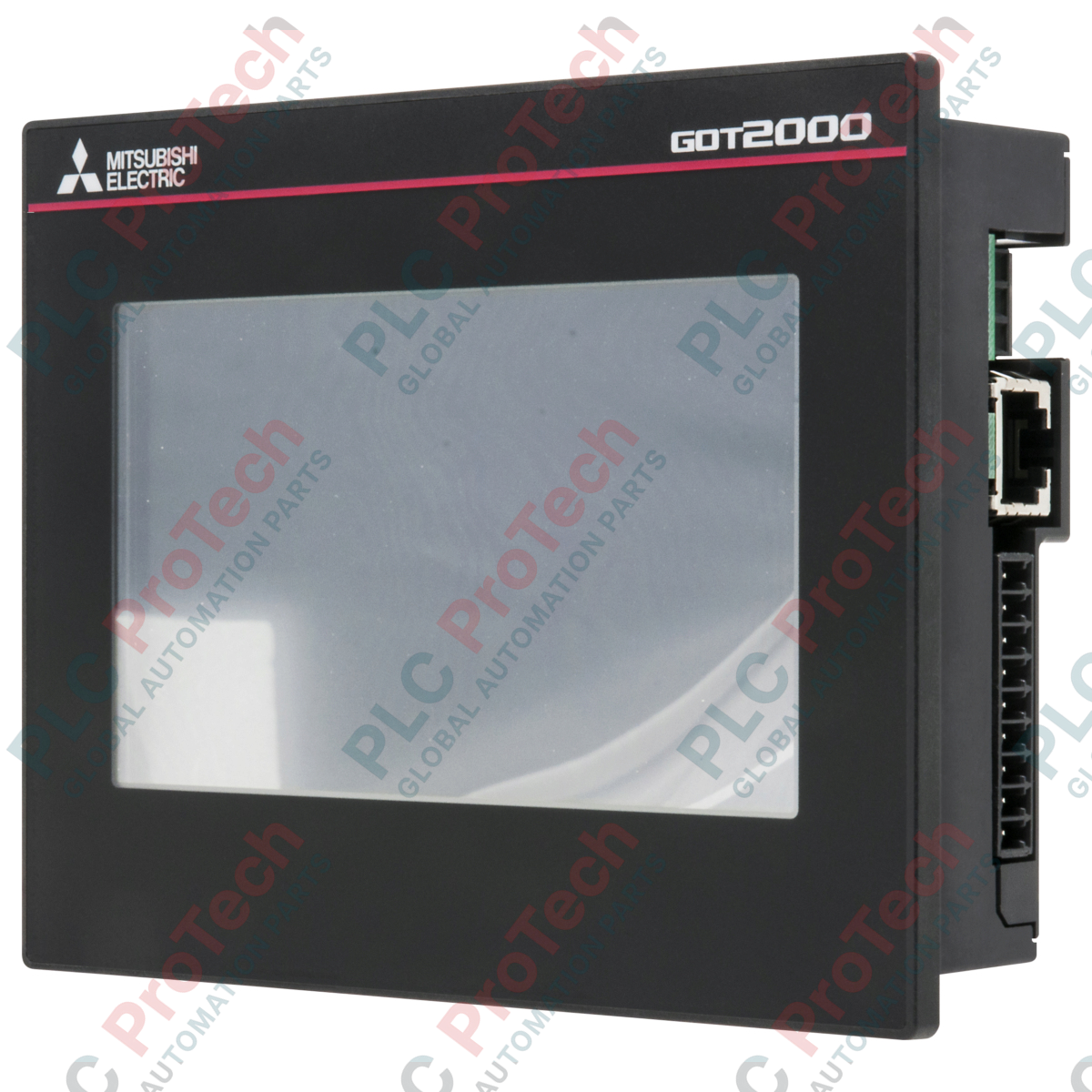

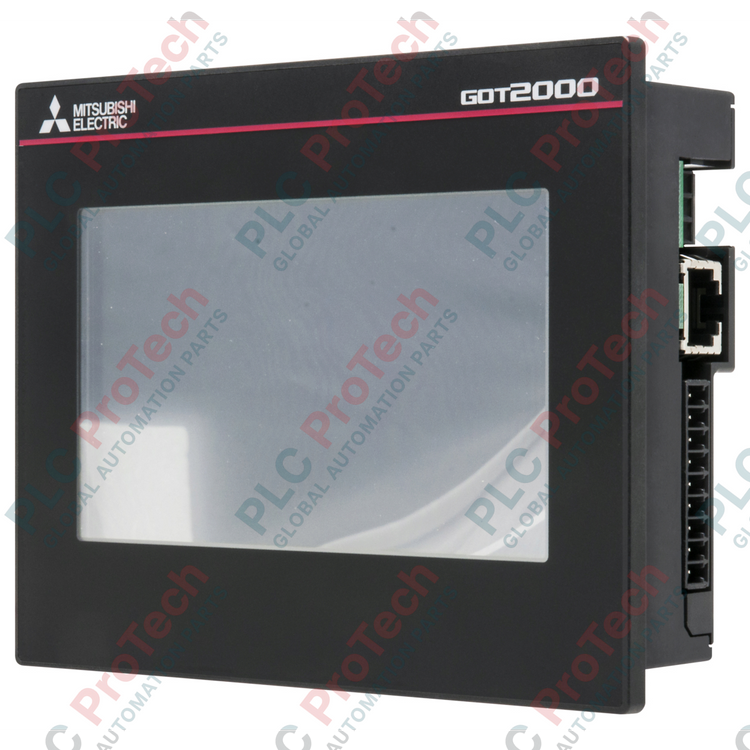

Разработанный для эффективного мониторинга в шкафах управления с ограниченным пространством, GT2104-PMBD представляет собой компактный графический интерфейс диагональю 4,5 дюйма из серии GOT2000 Series. Этот монохромный TFT-дисплей обеспечивает четкое изображение с разрешением 384 x 128 пикселей и 32 уровнями градации серого, позволяя наглядно отображать параметры оборудования, аварийные уведомления и последовательности управления. Устройство предназначено для использования в качестве основного интерфейса автоматизации на уровне станка и оснащено разнообразными интерфейсами связи, включая встроенный порт Ethernet, высокоскоростной последовательный интерфейс RS-422/485 и порт USB Mini-B для программирования и обслуживания проекта.
Прочная конструкция с защитой передней панели IP67F обеспечивает высокую устойчивость к пыли, маслу и влаге, характерным для тяжелых производственных условий. Встроенный слот для карты SD упрощает регистрацию данных, обновление встроенного ПО и быстрое восстановление проектов, а внутренняя флеш-память объемом 6 МБ предоставляет достаточно места для экранных макетов и экранов диагностики.
Особенности
- Высококонтрастный монохромный TFT-дисплей диагональю 4,5 дюйма с 32 уровнями градации серого.
- Встроенный интерфейс Ethernet 10BASE-T/100BASE-TX для интеграции в сеть и подключения к ПЛК.
- Встроенный последовательный порт RS-422/485 для подключения устаревших контроллеров и устройств по схеме точка-точка.
- Специальный слот для карты памяти SD для локального хранения данных, рецептов и журналов диагностики.
- Передняя панель со степенью защиты IP67F обеспечивает надежную работу в сложных промышленных условиях.
- Компактный корпус с минимальной глубиной установки в панели.
- Поддерживает несколько промышленных протоколов, включая MODBUS/TCP и форматы подключения MELSEC.
Применение
- Упаковочное оборудование и сборочные линии.
- Насосные системы и шкафы управления водоподготовкой.
- Системы управления ОВКВ и вентиляционные установки.
- Мониторинг судовых вспомогательных систем и приборное оборудование.
- Интеграция с конвейерными системами и системами обработки материалов.
Технические характеристики
| Производитель |
Mitsubishi Electric |
| Модель / номер детали |
GT2104-PMBD |
| Серия |
GOT2000 (модель GT21) |
| Тип дисплея |
Монохромный TFT LCD (32 оттенка серого) |
| Размер экрана |
4,5 дюйма |
| Разрешение |
384 × 128 пикселей |
| Тип подсветки |
Светодиодная подсветка (доступна функция смены цвета, 5 цветов) |
| Источник питания |
24 В DC |
| Объём встроенной памяти |
6 МБ (флэш-память) |
| Слот для карты памяти SD |
1 слот, совместимый с SDHC/SD |
| Интерфейс Ethernet |
1 × RJ45 (10BASE-T/100BASE-TX) |
| Последовательный интерфейс |
1 × RS-422/485 (клеммный блок) |
| Интерфейс USB |
1 × USB Mini-B (устройство) |
| Степень защиты |
IP67F (передняя панель при установке) |
| Ширина |
145 мм |
| Высота |
76 мм |
| Глубина |
32,5 мм |
| Вес |
0,3 кг |
Подключения и интерфейсы
| Тип интерфейса |
Описание функции |
| Порт Ethernet (RJ45) |
Подключение к ведущему ПЛК, промышленным сетям и системам удалённой диагностики. |
| RS-422/485 |
Прямое последовательное подключение к программируемым контроллерам и промышленным приводам. |
| USB Mini-B |
Высокоскоростное подключение к ПК для загрузки и выгрузки проектов и настройки системы. |
| Слот для SD-карты |
Хранение журналов данных, истории аварийных сигналов и резервных копий программ экрана. |
| Вход питания |
2-контактное клеммное соединение для стабильного питания 24 В DC. |
Рекомендации по установке
- Вырежьте в панели отверстие строго указанных стандартных размеров, чтобы обеспечить герметичное уплотнение.
- Перед установкой терминала убедитесь, что защитная резиновая прокладка чистая и полностью ровная, чтобы сохранить степень защиты IP67F.
- Оставьте за устройством зазор не менее 10 см для естественного отвода тепла.
- Для всех линий последовательной связи RS-422/485 используйте экранированный кабель типа «витая пара», чтобы снизить электромагнитные помехи (EMI).
- Перед подачей питания 24 В DC убедитесь, что устройство правильно подключено к отдельной рабочей клемме заземления.
Соответствие требованиям и сертификаты
- Соответствует требованиям CE
- Сертифицировано UL / cUL
- Сертификация EAC
- Соответствует требованиям UKCA
- Морские одобрения типа: ABS, BV, DNV, LR, NK, RINA
