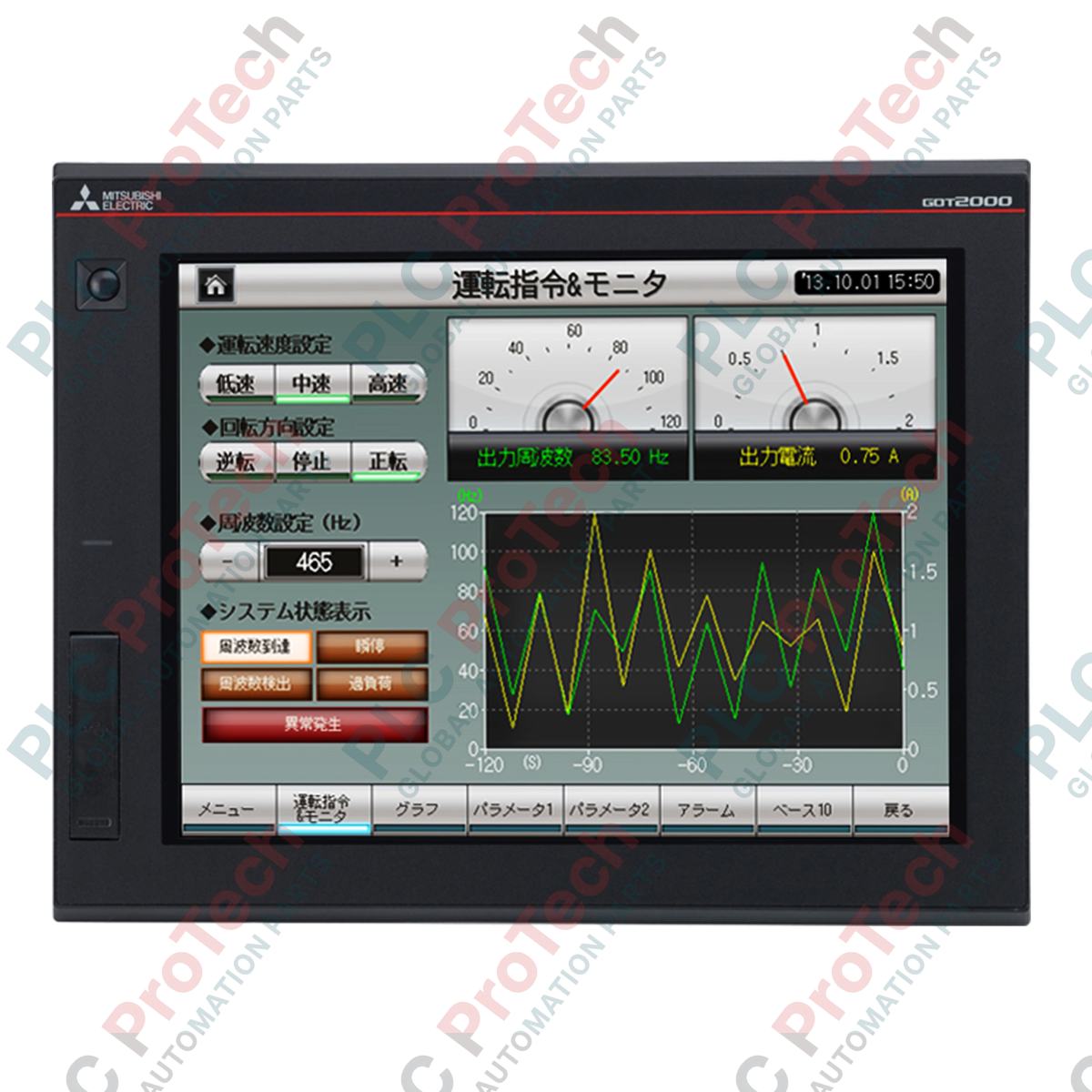

Сенсорный терминал HMI Mitsubishi Electric GT2712-STBA серии GOT2000

Описание

Прямая визуализация и управление с помощью мультитач-жестов полностью интегрированы в человеко-машинный интерфейс Mitsubishi Electric GT2712-STBA - передовой терминал, разработанный для высокопроизводительных систем автоматизации. Являясь основным компонентом платформы GOT2000 GT27, этот графический терминал оснащён 12,1-дюймовым SVGA TFT-дисплеем с поддержкой 65 536 цветов и пользовательской аналоговой резистивной функцией мультитач. Встроенный датчик присутствия автоматически включает подсветку экрана, когда оператор приближается на расстояние менее 1 метра, продлевая срок службы светодиода и снижая общее энергопотребление в диспетчерских помещениях с тяжёлыми условиями эксплуатации.

Ключевые особенности

• Поддержка мультитач: обеспечивает интуитивные жесты, такие как сведение пальцев, масштабирование и проведение, с поддержкой до 2 одновременных точек взаимодействия.
• Дисплей SVGA высокого разрешения: 12,1-дюймовый TFT-экран с активной матрицей, разрешением 800 x 600 и 32-ступенчатой регулировкой яркости.
• Интеллектуальное энергосбережение: встроенный инфракрасный пироэлектрический датчик обнаруживает приближение человека и автоматически переключает режимы сна и пробуждения подсветки.
• Надёжная конфигурация памяти: 57 МБ памяти хранения (ROM) и 128 МБ оперативной памяти (RAM) для сложных графических проектов.
• Разнообразные возможности подключения: встроенные порты для высокоскоростного Ethernet, последовательной связи RS-232, RS-422/485 и USB-хоста/устройства.

Применение

• Контроллеры ячеек высокоскоростных автомобильных сборочных линий.
• Визуализация точного дозирования и обработки химических веществ.
• Системы мониторинга предприятий водоснабжения и водоотведения.
• Интерфейсы автоматизации многоосевых станков.

Технические характеристики

Подключения и интерфейсы

Практические инженерные сведения

Альтернативные модели и совместимость

GT2712-STBA служит заменой старых 12.1-дюймовых терминалов GT1675 и GT1575 SVGA с установкой в существующий вырез. Хотя физический вырез панели остаётся таким же - 302 mm x 228 mm, новый экран имеет меньшую глубину - 52 mm, оставляя больше свободного места внутри шкафа. Файлы экранов проектов, разработанные в GT Designer2 или ранних версиях GT Designer3, необходимо преобразовать и скомпилировать в GT Works3 версии 1.100V или выше для корректного масштабирования ресурсов и сопоставления функций с мультитач-интерфейсами.

Типичные проблемы при применении и инженерные примечания

При установке устройства в условиях высокой температуры или рядом с источниками прямого нагрева встроенный датчик может иметь зоны тепловой нечувствительности. Если разница между температурой окружающей среды и температурой кожи человека составляет менее 4 degC, функция приближения для пробуждения работает хуже. В постоянно жарких условиях рекомендуется программно отключить состояния сна датчика и настроить локальный регистр затемнения экрана по таймеру, чтобы продлить срок службы экрана без использования обнаружения приближения.

Советы по вводу в эксплуатацию и подключению

Чтобы предотвратить помехи от контуров заземления в ёмкостной матрице мультитач-панели, обеспечьте заземление класса D (сопротивление 100 ohms или менее) через специальную заземляющую шпильку M3. Не прокладывайте заземляющий провод совместно с высокотоковыми приводами с регулируемой частотой (VFD) или системами управления двигателями. При использовании связи RS-422 длина кабелей не должна превышать 500 метров; используйте экранированную витую пару для сохранения целостности высокоскоростных пакетов данных.

Рекомендации по установке
