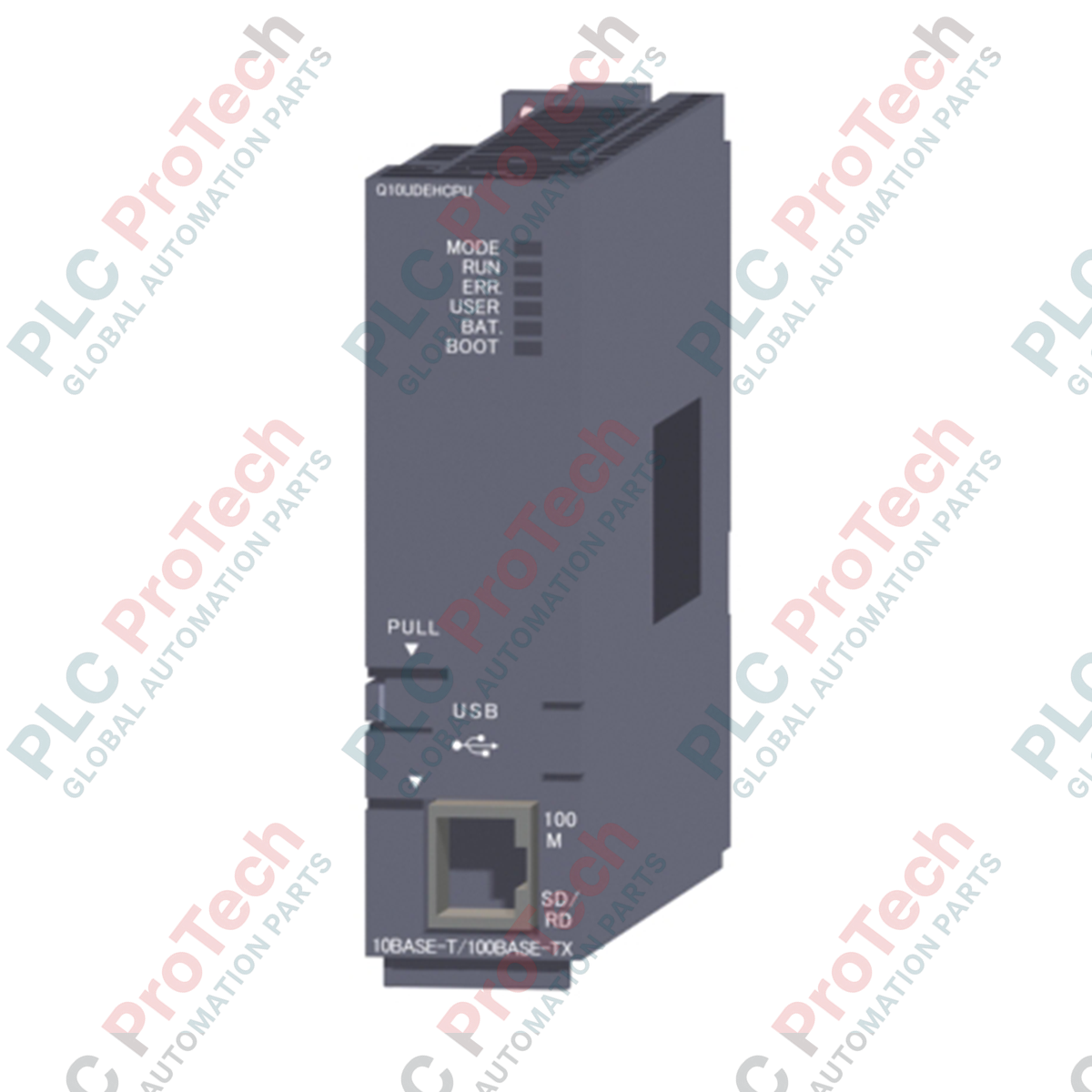

Универсальный модуль ЦП MELSEC-Q серии Mitsubishi Electric Q10UDEHCPU

SKU Q10UDEHCPU

В наличии

12-month warranty
Free returns within 30 days

Производитель: Mitsubishi Electric
Номер продукта: Q10UDEHCPU
Origin Соединённые Штаты
Тип продукта: Модули CPU
Оплата: Банковский перевод (T/T), Western Union
Вес: 0.22 kg
Размеры: 98 мм x 27,4 мм x 115 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев

Product Description

Описание

Разработан для требовательных условий автоматизации, Q10UDEHCPU представляет собой высокопроизводительный процессор программируемого контроллера универсальной серии Q. Этот модуль оснащён высокоскоростным процессором, способным выполнять базовые инструкции (LD X0) за 9,5 наносекунды и структурированные инструкции передачи (MOV D0 D1) за 19 наносекунд. Встроенный порт Ethernet 100/10 Мбит/с упрощает развёртывание сети, программирование и обмен данными с системами SCADA, HMI или корпоративными системами верхнего уровня. Модуль обеспечивает эффективное управление памятью благодаря ёмкости программы 100 тыс. шагов, поддержке нескольких языков программирования, включая лестничную логику, SFC и структурированный текст, а также большому объёму памяти устройств, подходящему для архитектур управления среднего и высокого масштаба.

Характеристики

Высокая скорость выполнения: обрабатывает базовые инструкции LD за 9,5 нс, а инструкции MOV — за 19 нс.
Большой объём памяти: обеспечивает ёмкость программы 100 тыс. шагов (400 КБ) и поддерживает несколько вариантов хранения, включая флеш-накопители RAM и ROM.
Встроенный Ethernet: оснащён интегрированным портом RJ45 10/100 Мбит/с с поддержкой до 16 одновременных соединений по сокетам, MELSOFT и протоколу MC.
Программирование на нескольких языках: поддерживает релейные символы, MELSAP 3 (SFC), MELSAP-L, функциональные блоки (FB) и структурированный текст (ST).
Поддержка нескольких ЦП: включает высокоскоростную область обмена данными размером 32 КБ для высокопроизводительных операций с несколькими ЦП.

Области применения

Автомобильные производственные и сборочные линии
Объекты водоподготовки и очистки сточных вод
Системы транспортировки материалов и высокоскоростной сортировки грузов
Сложные системы HVAC и сети управления окружающей средой
Системы пищевой промышленности и производства напитков

Технические характеристики

Параметр	Значение спецификации
Производитель	Mitsubishi Electric
Артикул / модель	Q10UDEHCPU
Серия	Серия MELSEC-Q (универсальный QCPU)
Метод управления	Операция итерации хранимой программы
Метод управления вводом-выводом	Метод обновления (прямой доступ к вводу-выводу возможен через указание DX/DY)
Скорость выполнения базовой инструкции (LD X0)	9,5 нс
Скорость выполнения передачи данных (MOV D0 D1)	19 нс
Объём памяти программы	100 тыс. шагов (400 КБ)
Встроенный интерфейс Ethernet	100Base-TX / 10Base-T (порт RJ45)
Максимальное количество точек устройств ввода-вывода	8192 точки (X/Y от 0 до 1FFF)
Максимальное количество физических точек ввода-вывода	4096 точек (X/Y от 0 до FFF)
Потребляемый ток (внутренний, 5 В пост. тока)	0,49 A
Температура окружающей среды при эксплуатации	От 0 до 55 °C
Температура окружающей среды при хранении	От −25 до 75 °C
Влажность окружающей среды при эксплуатации	От 5 до 95 % отн. влажности (без конденсации)
Виброустойчивость	Соответствует стандартам JIS B 3502 и IEC 61131-2
Ударопрочность	147 м/с², 3 раза по осям X, Y и Z
Габариты (В x Ш x Г)	98 мм x 27,4 мм x 115 мм
Масса	0,22 кг

Подключения и интерфейсы

Интерфейс / порт	Поддерживаемые функции и протоколы
Встроенный порт Ethernet	Порт RJ45; поддерживает 100Base-TX/10Base-T, подключение MELSOFT, протокол MC, обмен данными через сокеты и FTP (1 подключение).
Слот карты памяти	Поддерживает внешние карты памяти SRAM, Flash или ATA для хранения программ и файловых регистров.
Разъём базового блока	Подключается непосредственно к основным базовым платам серии MELSEC-Q и высокоскоростной шине для нескольких ЦП.

Соответствие требованиям и сертификация

Соответствует стандарту IEC 61131-2 (программируемые контроллеры)
Соответствует стандарту JIS B 3502

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Какова базовая скорость выполнения инструкций процессором Q10UDEHCPU?

Процессор выполняет базовые инструкции (например, LD X0) за 9,5 наносекунд и структурированные инструкции передачи (например, MOV D0 D1) за 19 наносекунд.

Есть ли у Q10UDEHCPU встроенная Ethernet-связь?

Да, он оснащён встроенным Ethernet-портом 100Base-TX/10Base-T, поддерживающим до 16 одновременных соединений сокетов, MELSOFT или MC протоколов, а также 1 соединение, выделенное для FTP.

Какова максимальная ёмкость программы, поддерживаемая этим модулем?

Модуль поддерживает ёмкость программы до 100K шагов, что соответствует 400 КБ памяти программы.

Каковы физические размеры и вес процессора?

Размеры модуля составляют 98 мм (высота) x 27,4 мм (ширина) x 115 мм (глубина), вес примерно 0,22 кг.

С какими языками программирования совместим этот процессор?

Он поддерживает Relay symbol word, logic symbolic word, MELSAP 3 (SFC), MELSAP-L, функциональные блоки и структурированный текст (ST).
