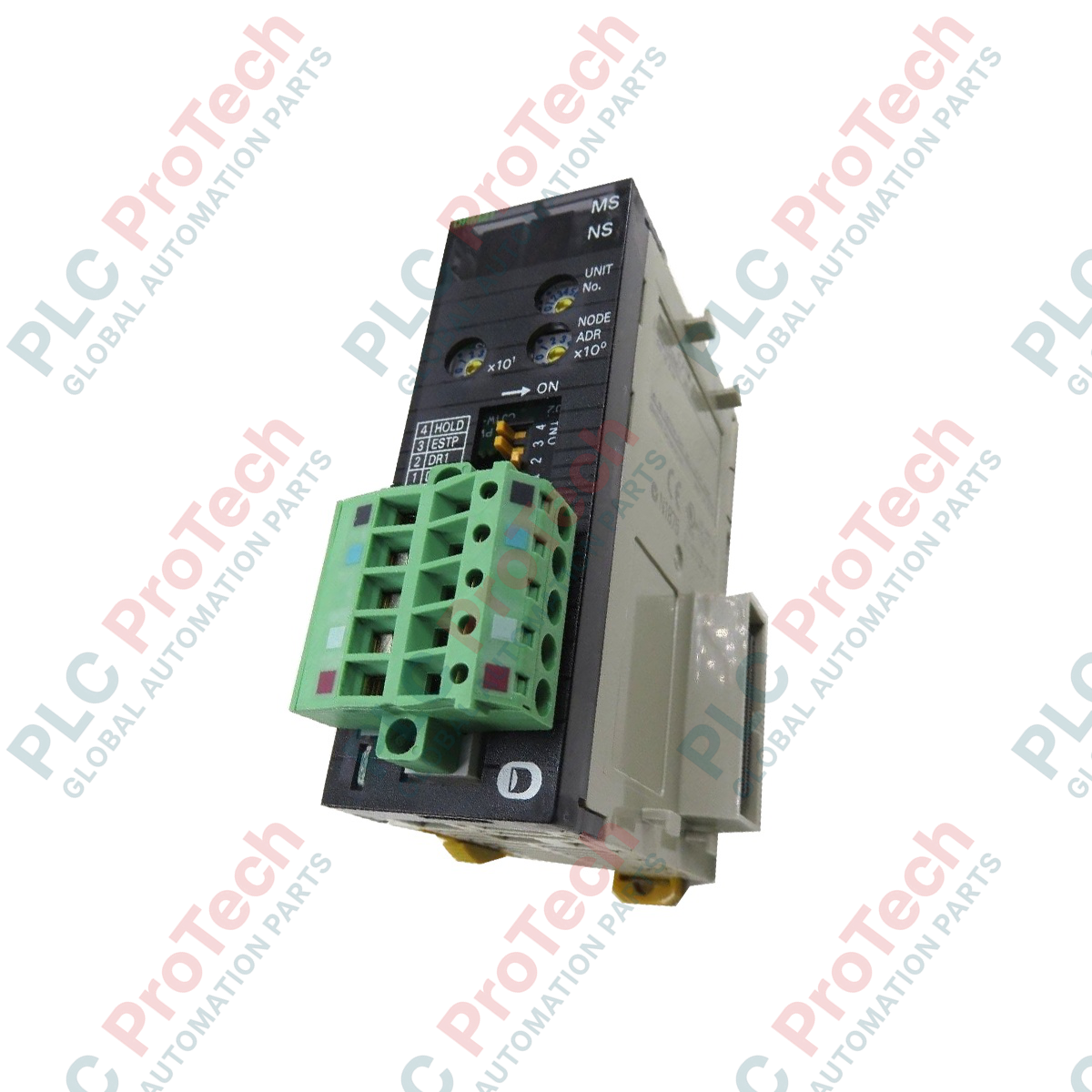

Omron CJ1W-DRM21 модуль DeviceNet серии CJ

Описание

Интеграция модульных сетей автоматизации требует надёжных интерфейсов связи, и CJ1W-DRM21 обеспечивает такую возможность в качестве специализированного модуля DeviceNet, работающего в режиме ведущего или ведомого устройства. Модуль разработан специально для интеграции с программируемыми контроллерами серий Omron CJ и NJ и обеспечивает бесперебойный обмен данными между центральным процессором и распределёнными полевыми устройствами. Он одновременно функционирует как ведущее и ведомое устройство, что позволяет создавать гибкие топологии сети и конфигурации централизованного управления.

Устройство поддерживает стандартные физические уровни DeviceNet, включая топологии с магистральным подключением и ответвлениями T-branch. Оно интегрируется с конфигураторами сети для управления сложным отображением данных ввода-вывода и обменом сообщениями. Благодаря компактным размерам модуль устанавливается непосредственно на объединительную панель CJ/NJ, получая питание от системы, а для трансиверов используется внешний источник постоянного тока, обеспечивающий электрическую изоляцию полевой шины.

Особенности

• Поддержка работы в качестве ведущего устройства DeviceNet, ведомого устройства или обоих одновременно.
• Гибкие возможности построения сети, позволяющие комбинировать физические топологии с магистральным подключением и ответвлениями T-branch.
• Выбираемая пользователем скорость передачи данных: 125 Кбит/с, 250 Кбит/с и 500 Кбит/с.
• Высокая ёмкость сети: до 64 физических адресов, включая ведущие устройства, ведомые устройства и программное обеспечение конфигуратора.
• Поддержка передачи явных сообщений максимальной длиной 542 байта.
• Встроенные диагностические индикаторы для быстрого поиска неисправностей сети и модуля.

Применение

• Распределённые сети ввода-вывода на высокоскоростных производственных сборочных линиях.
• Системы упаковки, сортировки и транспортировки материалов, требующие совместимости устройств разных производителей.
• Системы управления технологическими процессами на базе контроллеров серий Omron CJ/NJ.

Технические характеристики

Подключения и интерфейсы

Рекомендации по установке

• Монтаж: Надёжно зафиксируйте модуль на шинном разъёме объединительной панели CJ/NJ с помощью верхнего и нижнего соединительных фиксаторов. Не выполняйте горячую замену модуля при включённом питании системы.
• Подключение: Прокладывайте линии связи DeviceNet отдельно от высоковольтных линий питания переменного тока во избежание электромагнитных помех. Надёжно заземлите дренажный провод в одной точке.
• Последовательность включения питания: Подавайте питание на внешний источник питания линии связи DeviceNet до или одновременно с включением питания системы PLC, чтобы предотвратить ошибки инициализации.
