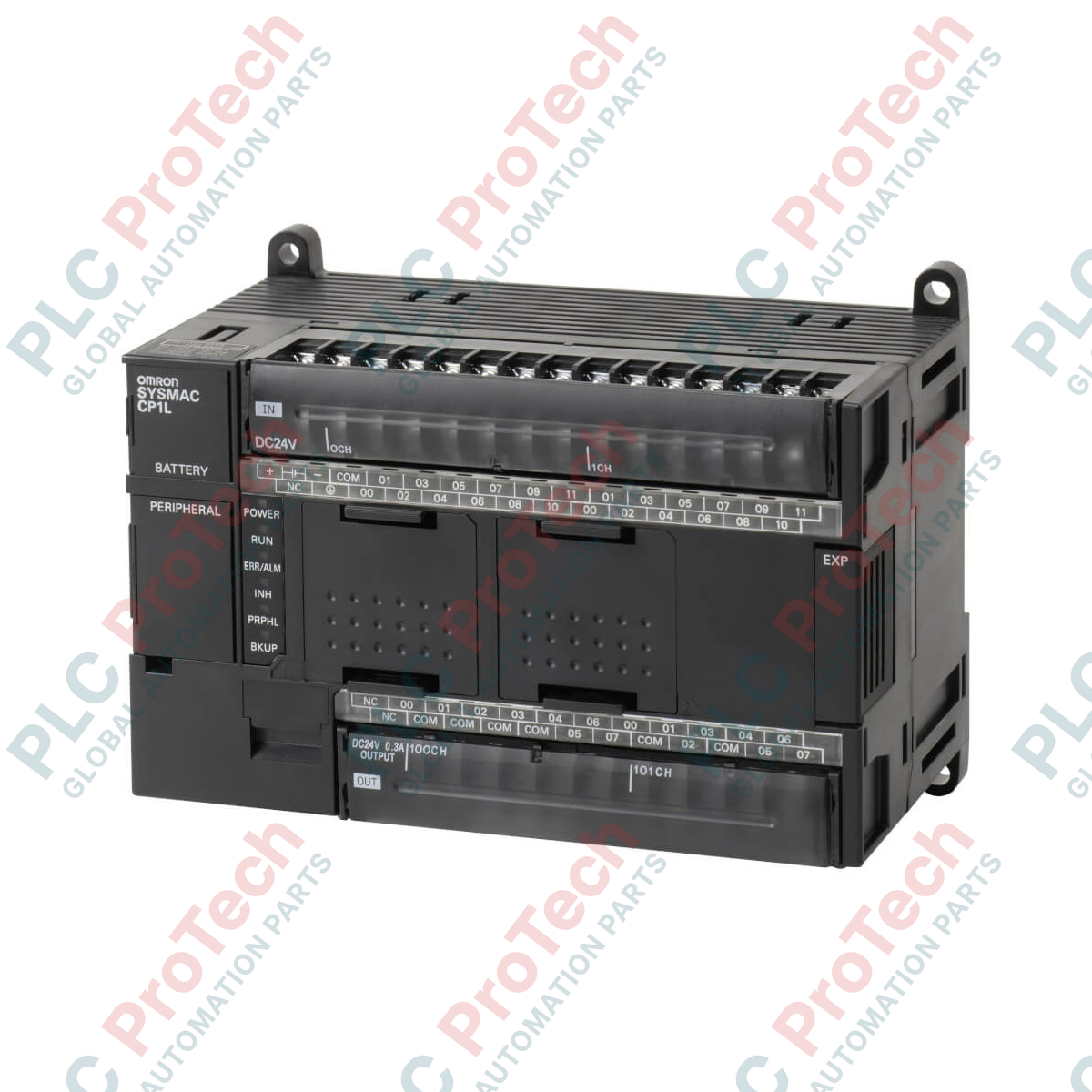

Модуль ЦПУ ПЛК серии CP1L Omron CP1L-M40DR-A

Описание

Разработанный для высокопроизводительного управления в компактном корпусе, программируемый логический контроллер Omron CP1L-M40DR-A координирует надёжную обработку локальных сигналов ввода-вывода и высокоскоростную обработку данных для сложных архитектур промышленной автоматизации. Этот центральный процессор оснащён 40 встроенными точками ввода-вывода, включая входы 24 В пост. тока и надёжные релейные выходы, рассчитанные на работу с различными коммутируемыми нагрузками. Работая от источника питания переменного тока, он обеспечивает оптимальную платформу обработки данных для оборудования малого и среднего размера, поддерживая программы объёмом до 10 тыс. шагов и высокую скорость выполнения инструкций — до 0,55 микросекунды.

Особенности

• Память большой ёмкости: Оснащён памятью программ объёмом 10 тыс. шагов и памятью данных объёмом 32 тыс. слов для выполнения сложной логики.
• Высокоскоростные счётчики: Встроенные входы высокоскоростных счётчиков по 4 осям (до 100 кГц) для точного позиционирования и обратной связи от поворотных энкодеров.
• Надёжные релейные выходы: Предоставляет 16 электрических релейных выходов для непосредственного переключения токов внешних приводов без вспомогательных реле.
• Гибкое расширение: Поддерживает до 3 модулей расширения серии CP или модулей расширения ввода-вывода, обеспечивая максимальный масштаб системы до 160 точек ввода-вывода.
• Встроенный USB-порт: Оснащён стандартным USB-портом программирования для быстрой настройки, диагностического тестирования и ввода системы в эксплуатацию.

Применение

• Упаковочное оборудование: Управляет высокоскоростными циклами обёртывания, упаковки в картонные коробки и запайки.
• Конвейеры и обработка материалов: Сортирует, перенаправляет и отслеживает продукцию на динамичных производственных линиях.
• Насосные системы и системы HVAC: Управляет уровнями давления, последовательностью операций и параметрами окружающей среды.
• Автоматизация сборки: Координирует работу пневматических приводов, датчиков и базовых механизмов захвата и укладки.

Технические характеристики

Подключения и интерфейсы

Практические инженерные сведения

Альтернативные модели и совместимость

CP1L-M40DR-A является прямой заменой устаревших контроллеров CPM2A-40CDR-A. Обратите внимание: хотя программные структуры без проблем переносятся через CX-Programmer, физические размеры и расположение клемм отличаются, поэтому требуется скорректировать компоновку панели. В отличие от вариантов «EM» или «EL», этот тип «M» не оснащён встроенным портом Ethernet. Если требуется интеграция на сетевом уровне, необходимо установить дополнительную Ethernet-карту CP1W-CIF41 в один из доступных разъёмов для опциональных плат.

Типичные проблемы применения и инженерные примечания

Поскольку этот ЦП оснащён механическими релейными выходами, режимы быстрого переключения (например, управление ШИМ или высокочастотная коммутация) приведут к преждевременному износу контактов. Для задач, требующих быстрого или частого переключения, выберите ЦП с транзисторными выходами (например, CP1L-M40DT-D). Кроме того, при коммутации индуктивных нагрузок, таких как электромагнитные клапаны, всегда устанавливайте внешние ограничители выбросов или диоды, чтобы предотвратить помехи от противо-ЭДС во внутренней логике ПЛК.

Советы по вводу в эксплуатацию и подключению

Для поддержания высокого отношения сигнал/шум на высокоскоростных входах счётчика 100 кГц прокладывайте входные кабели в отдельном заземлённом металлическом кабелепроводе вдали от высоковольтных линий переменного тока. Убедитесь, что клемма защитного заземления (PE) на блоке питания переменного тока напрямую подключена к медной заземляющей шине с низким сопротивлением. Обновите CX-Programmer до версии 9.0 или выше, чтобы гарантировать корректную загрузку определений блоков.
