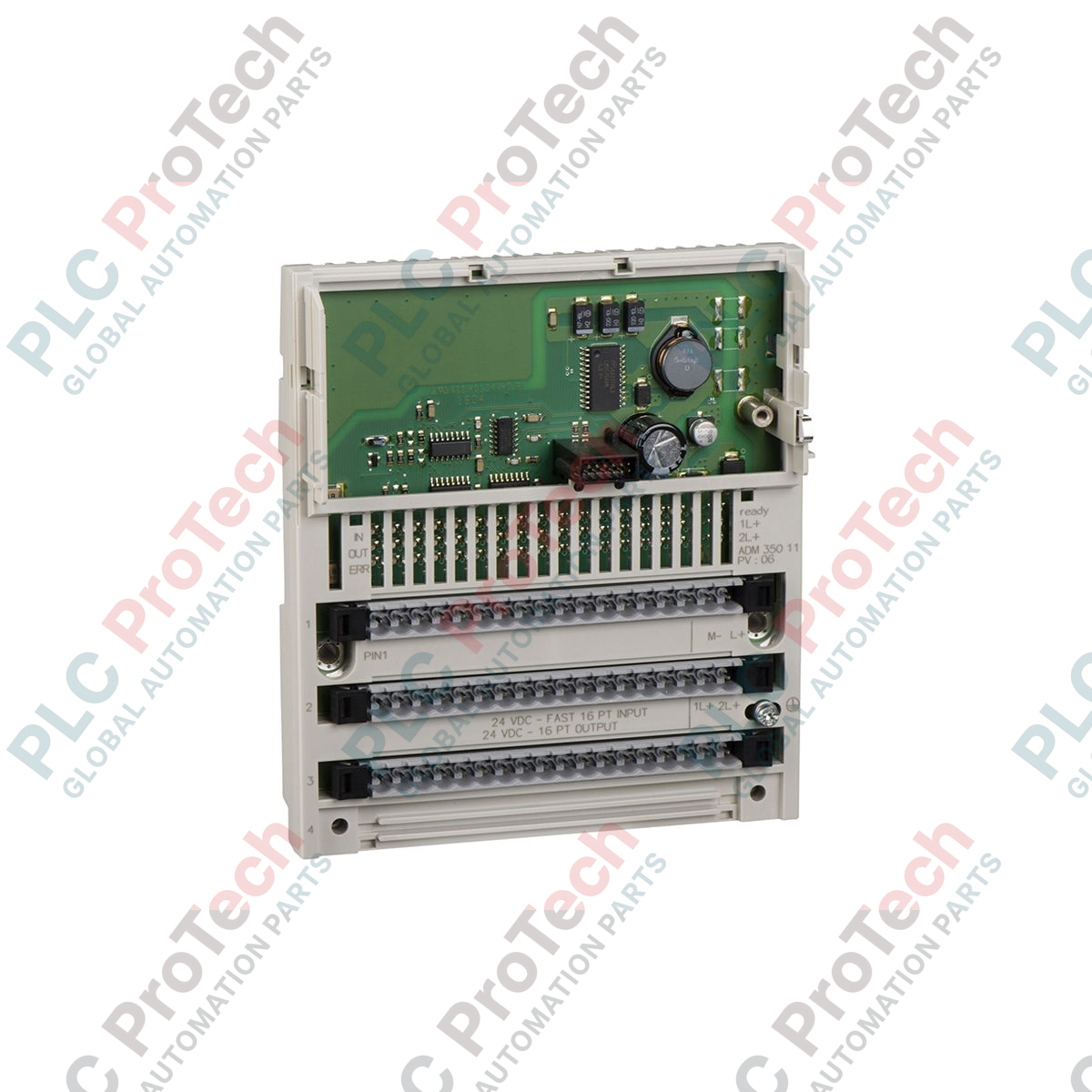

Базовый модуль дискретного ввода/вывода Schneider 170ADM69051 Modicon Momentum (10I/8O)

Обзор продукта

Модуль 170ADM69051 — это высокопроизводительная дискретная триаковая база ввода-вывода в составе Modicon Momentum автоматизированной платформы. Разработанный для распределённых систем управления, этот модуль оснащён интерфейсом 120 В переменного тока с 10 входами и 8 триаковыми выходами. Уникальная модульная конструкция платформы Momentum позволяет сочетать эту базу с различными коммуникационными адаптерами (Ethernet, Modbus, Profibus) или процессорным адаптером, что делает её очень универсальным решением для децентрализованной автоматизации. Благодаря твердотельным триаковым выходам и надёжной логике на 120 В переменного тока, 170ADM69051 идеально подходит для управления нагрузками переменного тока, такими как соленоиды, контакторы и пускатели двигателей в системах ОВК, водоочистки и производстве.

Техническая конфигурация

Модуль 170ADM69051 спроектирован для промышленного переключения переменного тока и обработки сигналов:

• Плотность ввода-вывода: Содержит одну группу из 10 цифровых входов (IEC 1131-2 Тип 2) и одну группу из 8 цифровых триаковых выходов.

• Логика входа: Положительная логика с номинальным напряжением 120 В переменного тока. Обеспечивает высокое гарантированное напряжение «Включено» (> 74 В) для защиты от наведённых электрических помех.

• Твердотельные выходы: Триаковые выходы обеспечивают длительный срок службы по сравнению с механическими реле, поддерживая высокую частоту переключений до 3000 циклов в час.

• Внутренняя защита: Оснащён двумя внутренними плавкими предохранителями на 2,5 А с замедленным срабатыванием для защиты модуля от перегрузок по току в группах выходов.

• Безопасность и изоляция: Обеспечивает высокую диэлектрическую прочность 1780 В переменного тока между полевыми каналами и внутренней шиной связи для защиты электроники контроллера.

Технические характеристики

Технические вопросы и ответы

В чем преимущество триакового выхода по сравнению с релейным для 170ADM69051?

Триаки — это твердотельные устройства без движущихся частей. Они предпочтительны для высокочастотного переключения (до 3000 циклов в час), так как не подвержены износу контактов или искрению, что значительно увеличивает срок службы модуля при повторяющихся промышленных применениях.

Может ли этот модуль работать с сигналами 24 В постоянного тока?

Нет. Модуль 170ADM69051 специально разработан для уровней напряжения 120 В переменного тока. Использование постоянного напряжения на входах или выходах приведёт к невозможности переключения (в случае триаков) или неправильным состояниям сигналов.

Что происходит при коротком замыкании выхода?

Модуль содержит внутренние плавкие предохранители на 2,5 А с замедленным срабатыванием. В случае перегрузки по току или короткого замыкания, превышающего номинал, предохранитель перегорает для защиты внутренней схемотехники. Обратите внимание, что эти предохранители защищают группы выходов, а не отдельные точки.

Руководство по проектированию и установке

• Требования к нагрузке: Триаковые выходы требуют минимального удерживающего тока для поддержания состояния «Включено». Для 170ADM69051 убедитесь, что ваша нагрузка потребляет не менее 30 мА. При использовании очень маленьких индикаторных ламп или реле с высоким сопротивлением может потребоваться шунтирующий резистор.

• Управление током утечки: Твердотельные выходы имеют небольшой ток утечки (< 1,3 мА при 120 В) в состоянии «Выключено». Проверьте, что ваше полевое устройство не останется под напряжением или не будет «призрачным» из-за этого тока утечки.

• Монтаж и заземление: Базу Momentum следует надёжно защёлкнуть на DIN-рейку шириной 35 мм. Убедитесь, что контактная пружина заземления на задней части модуля плотно прилегает к металлической рейке для обеспечения правильной электромагнитной совместимости и защиты от электростатических разрядов (до 8 кВ воздушного разряда).

• Тепловые условия: При работе на максимальном токе 4 А на модуль при 60 °C обеспечьте достаточную вентиляцию шкафа. Модуль рассеивает до 8 Вт тепла; рекомендуется вертикальный монтаж для облегчения естественной конвекции через вентиляционные отверстия.
