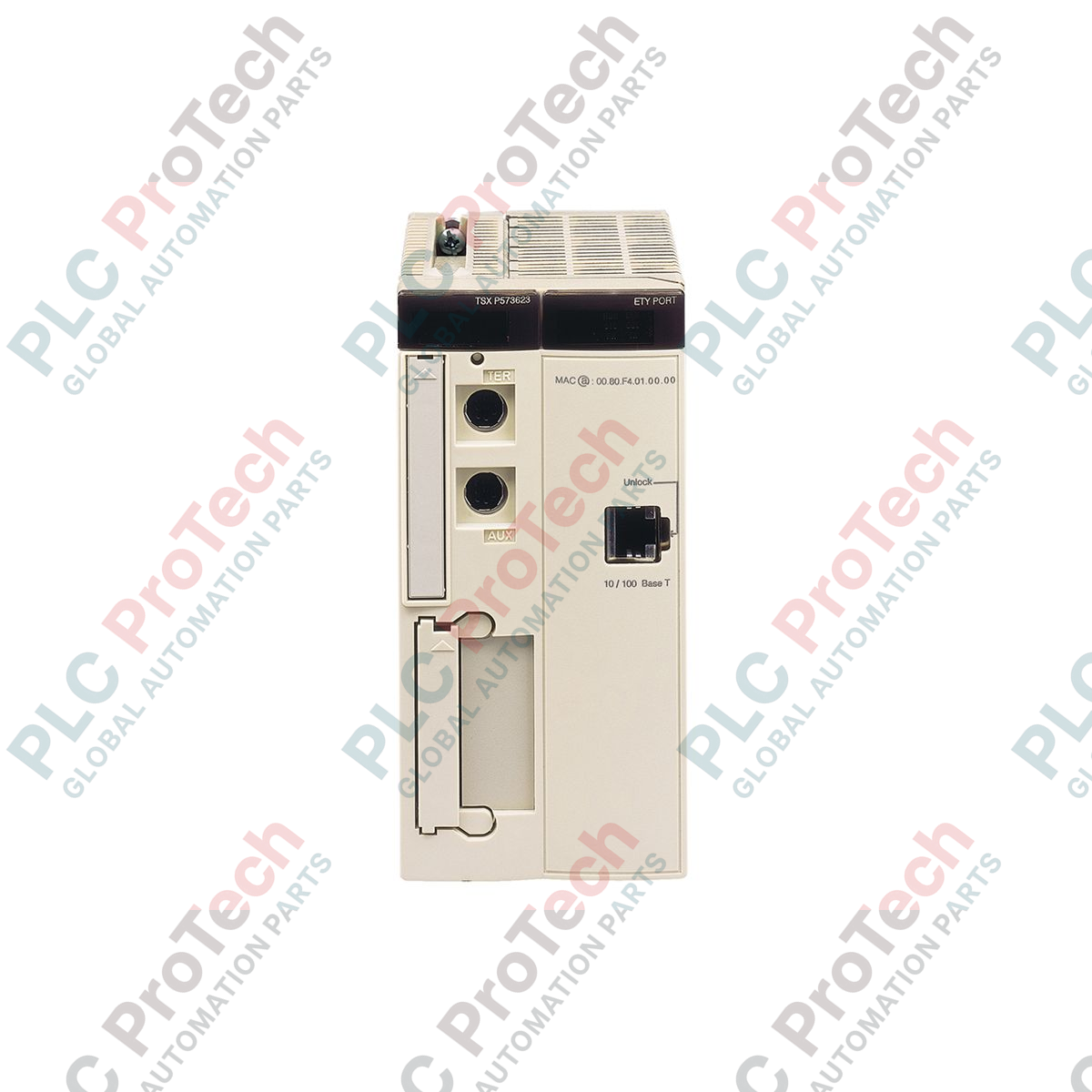

Процессор PL7 двойного формата Schneider TSXP57303AMC Modicon Premium

Обзор продукта

Процессор TSXP57303AMC представляет собой высокопроизводительный, двухслотовый процессор, относящийся к Modicon Premium платформе автоматизации. Разработан для промышленных приложений средней и высокой сложности, этот процессор использует PL7 Junior/Pro программное обеспечение для управления сложной логикой. С надёжной поддержкой до 1024 дискретных точек входа/выхода и специализированной поддержкой до 45 контуров управления технологическим процессом, TSXP57303AMC широко применяется в таких отраслях, как водоочистка, пищевой промышленности и производстве напитков, и управления инфраструктурой. Этот модуль двойного формата занимает два слота в стойке Premium, обеспечивая необходимую аппаратную поддержку для высокоскоростного выполнения логических операций (0.12 мкс) и широкие возможности сетевого подключения, включая поддержку CANopen, AS-Interface, и нескольких модулей полевой шины.

Техническая конфигурация

Процессор TSXP57303AMC разработан для универсальности и быстрой обработки в распределённых архитектурах:

• Управление памятью: Оснащён 64 Kсловами внутренней ОЗУ для программ и данных. Память можно расширить с помощью карт PCMCIA, поддерживающий до 384 Kслов для программ и 2688 Kслов для дополнительного хранения данных.

• Многозадачность: Поддерживает расширенную структуру приложения, состоящую из одной главной задачи, одну быструю задачу, и 64 задач, запускаемых по событиям, для приоритетного реагирования на критические сигналы полевых устройств.

• Встроенная связь: Включает неизолированный последовательный интерфейс (Mini-DIN) с поддержкой скорости до 115 кбит/с. Одновременно может управлять до 3 сетевых модулей и 2 модулей полевой шины.

• Производительность: Обеспечивает высокую скорость выполнения инструкций, достигая значения до 6.57 Kinst/мс для 100% логики без внешней карты PCMCIA.

• Диагностические светодиоды: Оснащён локальной индикацией состояния системы: RUN (зелёный), входы/выходы ошибка (красный), ERR системная ошибка (красный), и TER активность порта терминала (жёлтый).

Технические характеристики

Технические часто задаваемые вопросы

Требуется ли TSXP57303AMC батарея для сохранения памяти?Процессор использует внутреннюю ОЗУ, для сохранения программы и областей объектов данных (%MW) при отключении питания которой требуется резервная батарея (обычно расположенная в блоке питания стойки или на самом процессоре). Для постоянного хранения данных рекомендуется карта флеш-памяти PCMCIA.

Можно ли использовать Unity Pro / EcoStruxure Control Expert с этим процессором?Процессор TSXP57303AMC специально разработан для PL7 программной среде. Некоторые процессоры Modicon Premium можно обновить до Unity Pro, этот вариант AMC специально оптимизирован для устаревших приложений PL7 Junior и Pro.

Какое максимальное количество стоек может обслуживать этот процессор?Он поддерживает до 16 стоек при использовании 4- 6, или конфигураций на 8 слотов, или до 8 стоек при использовании стоек на 12 слотов, что обеспечивает в общей архитектуре 128 слотов.

Руководство по проектированию и установке

• Размещение в слоте: Как модуль двойного формата, TSXP57303AMC должен быть установлен в первых двух слотах стойки TSXRKY (слоты 0 и 1). Убедитесь, что блок питания стойки (TSXPSY) рассчитан на ток 1000 мА, потребляемый процессором и всеми подключёнными модулями ввода-вывода.

• Управление температурным режимом: Для поддержания рабочего диапазона от 0 до 60 °C обеспечьте зазор не менее 100 мм сверху и снизу стойки. Процессор покрыт Конформное покрытие Humiseal 1A33, обеспечивая повышенную устойчивость к влажности и химическим загрязнениям (степень загрязнения 2).

• Обращение с картами PCMCIA: Вставляйте или извлекайте карты памяти или связи PCMCIA только при выключенном процессоре или в состоянии «STOP», чтобы избежать повреждения данных. Убедитесь, что фиксирующая защёлка полностью защёлкнута, чтобы предотвратить отсоединение из-за вибрации.

• Заземление: Убедитесь, что стойка TSXRKY подключена к функциональному заземлению с низким импедансом. Экранирование процессора и его помехоустойчивость во многом зависят от целостности заземляющей шины стойки.
