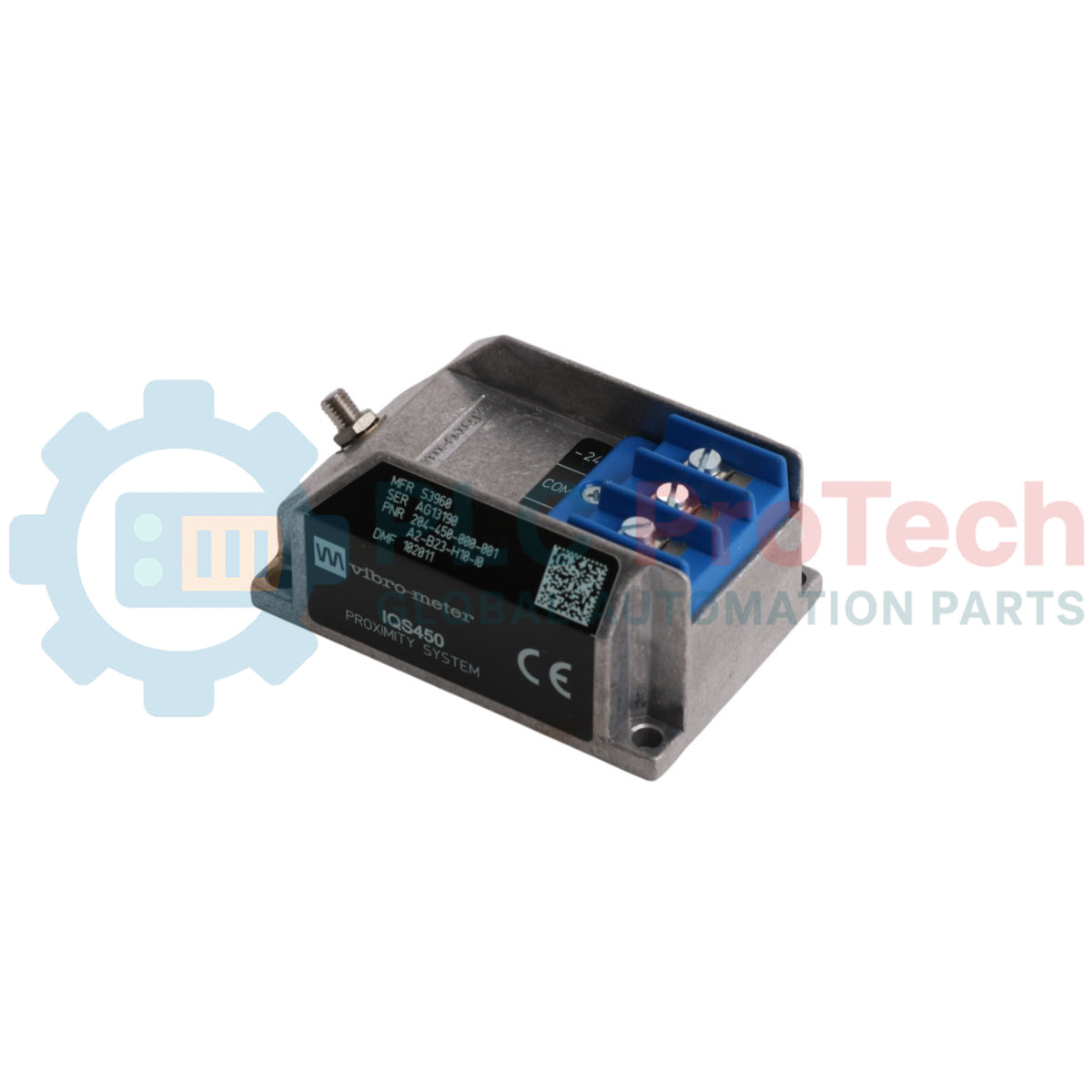

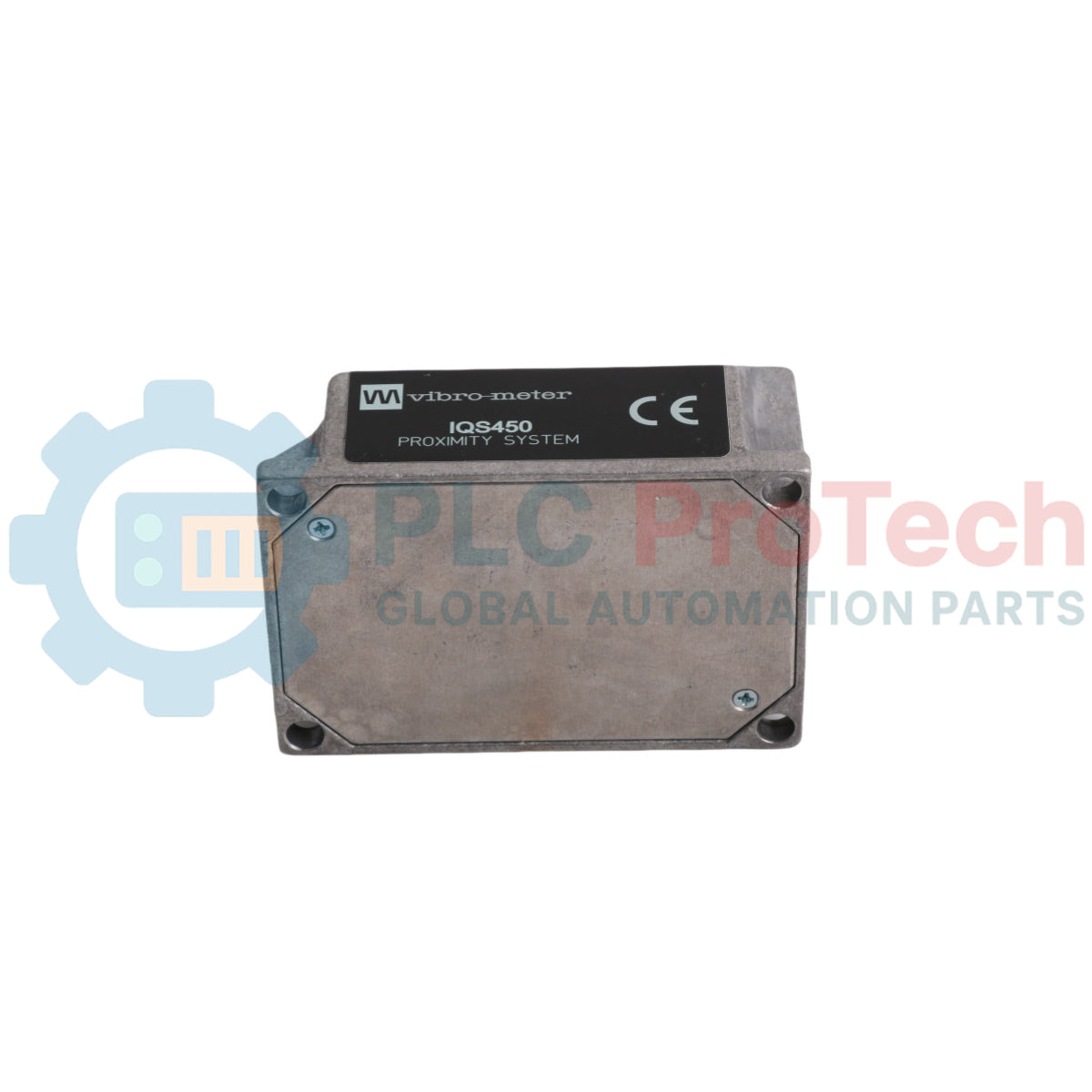

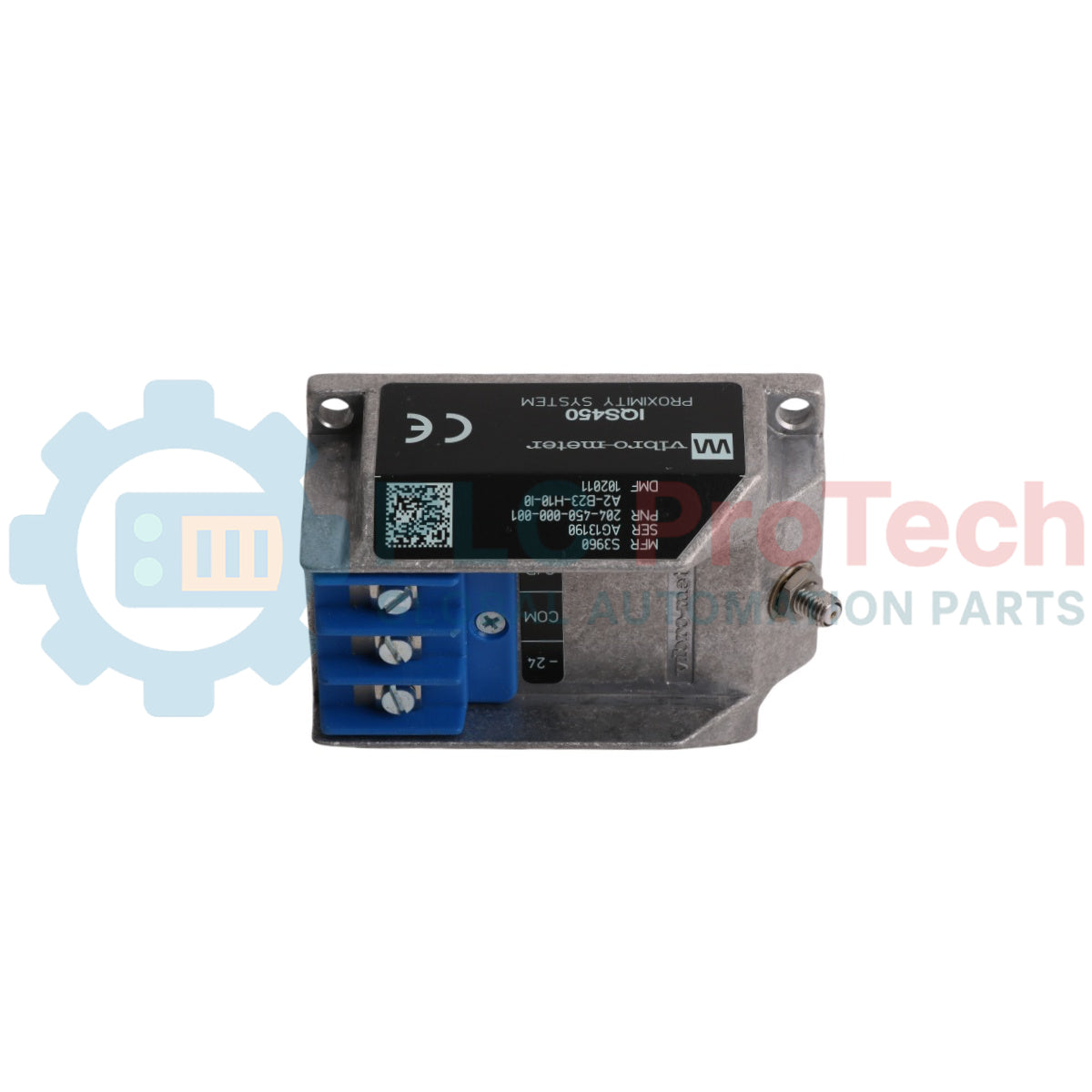

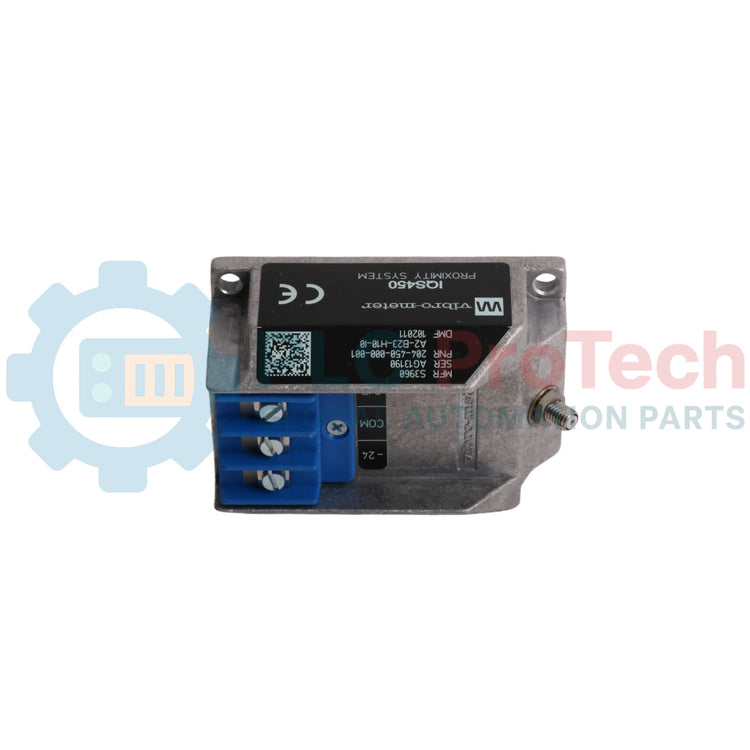

IQS 450 (204-450-000-001) Сигнальный кондиционер Vibro-Meter

Обзор продукта

IQS 450 (204-450-000-001) — это высокопроизводительный сигнал-кондиционер из продуктовой линейки Vibro-Meter, специально разработанный для бесконтактных систем измерения положения. Он служит ключевым звеном в цепочке измерения вихревых токов, обычно используется вместе с преобразователем TQ 402 или TQ 412 и удлинительным кабелем EA 402. Устройство преобразует изменения импеданса преобразователя в стандартизированный сигнал напряжения или тока, пропорциональный расстоянию между наконечником зонда и валом цели. Конфигурация 204-450-000-001 широко применяется на электростанциях и нефтехимических предприятиях для измерения вибрации вала и осевого положения в паровых и газовых турбинах.

Техническая конфигурация

Вариант 204-450-000-001 представляет собой конкретную аппаратную сборку, обеспечивающую высокую надежность, необходимую для промышленных защитных систем.

• Принцип вихревых токов: устройство возбуждает измерительную катушку преобразователя высокочастотным несущим сигналом и демодулирует полученный сигнал для обеспечения линейного выхода.

• Температурная компенсация: оснащено сложной внутренней схемой, компенсирующей температурные колебания на стороне датчика, что сохраняет точность измерений в диапазоне от $-40^{\circ}C$ до $+180^{\circ}C$ на преобразователе.

• Гибкость выхода: поддерживает передачу как напряжения, так и тока. Модуляция тока обеспечивает целостность сигнала на больших расстояниях (до 1 км при использовании с блоком GSI).

• Взаимозаменяемость: часть калиброванной системы, где IQS 450, преобразователь и удлинительный кабель являются модульными и взаимозаменяемыми без необходимости повторной калибровки на объекте, при условии совпадения длины системы.

Технические характеристики

Технические вопросы и ответы

Что означает суффикс "001" в номере детали?

Номер детали 204-450-000-001 обычно указывает на конкретную ревизию или группу калибровки оборудования. В серии IQS 450 эти суффиксы часто различают стандартные и специализированные конфигурации крепления или выхода. Всегда проверяйте требуемую TSL (общую длину системы) (например, 1 м, 5 м или 10 м) для обеспечения совместимости.

Можно ли использовать IQS 450 с преобразователем другой марки?

Нет. Системы бесконтактного измерения зависят от определенной несущей частоты и согласования импедансов между преобразователем и кондиционером. IQS 450 разработан исключительно для преобразователей серии TQ от Vibro-Meter. Использование преобразователя другой марки приведет к ошибке "Sensor OK" и нелинейным данным.

Как проверить состояние цепи IQS 450?

Измерьте напряжение зазора на выходе. Значение около -10 В DC обычно указывает, что датчик находится в середине своего линейного диапазона. Если напряжение равно 0 В или совпадает с напряжением питания (например, -24 В), система сигнализирует о коротком замыкании или разрыве цепи в кабеле датчика.

Руководство по проектированию и установке

• Проверка длины системы: IQS 450 откалиброван под определенную электрическую длину. Убедитесь, что сумма длины кабеля преобразователя и удлинительного кабеля EA 402 точно соответствует длине системы (TSL), указанной на этикетке кондиционера.

• Монтаж: устройство предназначено для установки на DIN-рейку шириной 35 мм. Его следует устанавливать в защищенном распределительном шкафу (например, JB 118) как можно ближе к оборудованию, при этом соблюдая указанные температурные ограничения.

• Экранирование: чтобы предотвратить помехи ЭМИ, загрязняющие сигнал вибрации, экраны кабеля должны быть заземлены на стороне IQS 450. Убедитесь, что алюминиевый корпус надежно закреплен на DIN-рейке, которая должна быть подключена к чистому заземлению прибора.

Преимущества для инженеров

IQS 450 (204-450-000-001) выделяется своей исключительной линейностью. В системах критической защиты оборудования точность имеет первостепенное значение для выявления ранних признаков нестабильности вала. IQS 450 обеспечивает чистый сигнал с широкой полосой пропускания, позволяя системе VM600 извлекать данные о субгармонических вибрациях и выполнять продвинутую диагностику, такую как построение графиков центральной линии вала. Его прочная швейцарская конструкция гарантирует стабильную «нулевую точку» на протяжении многих лет эксплуатации, минимизируя риск ложных срабатываний из-за дрейфа.
