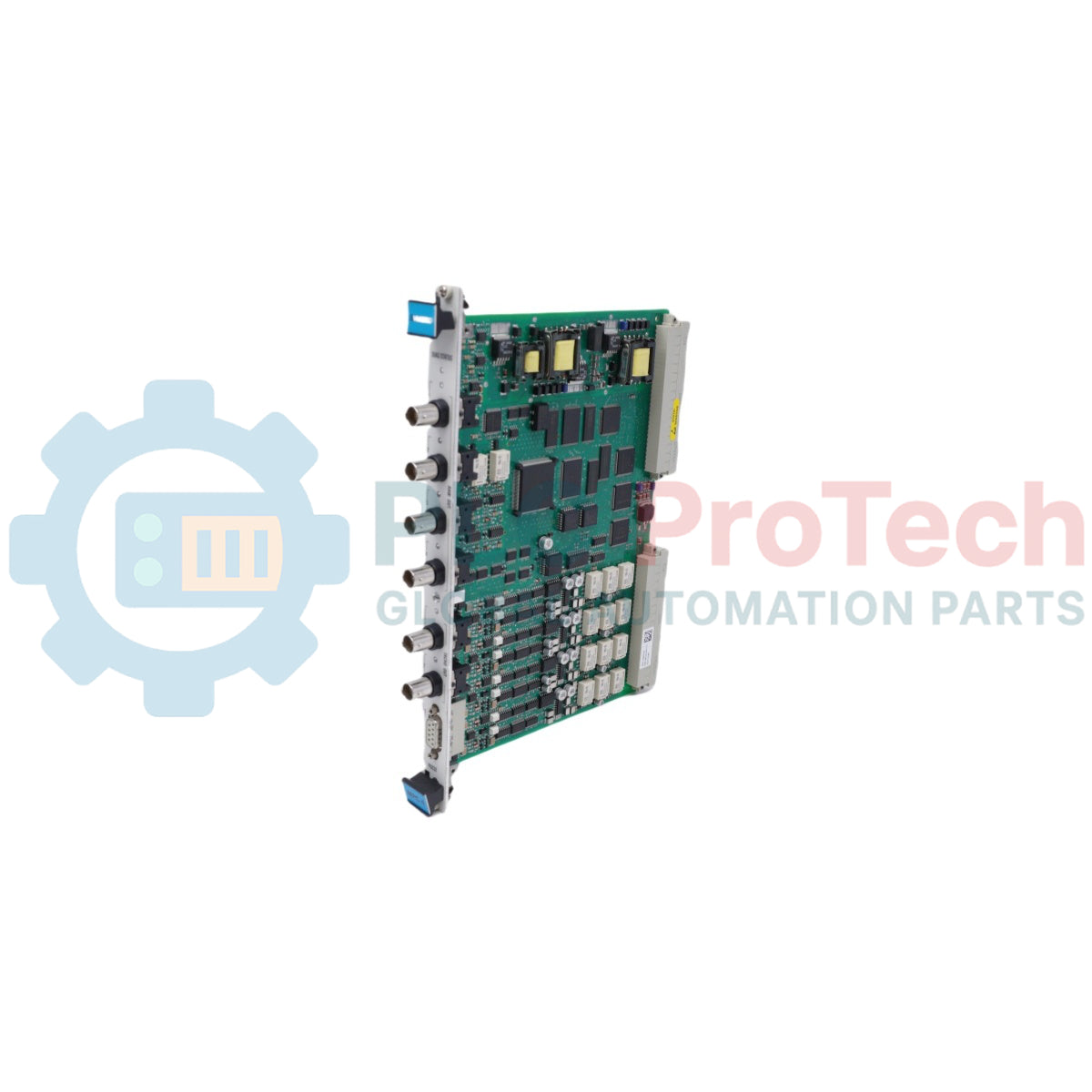

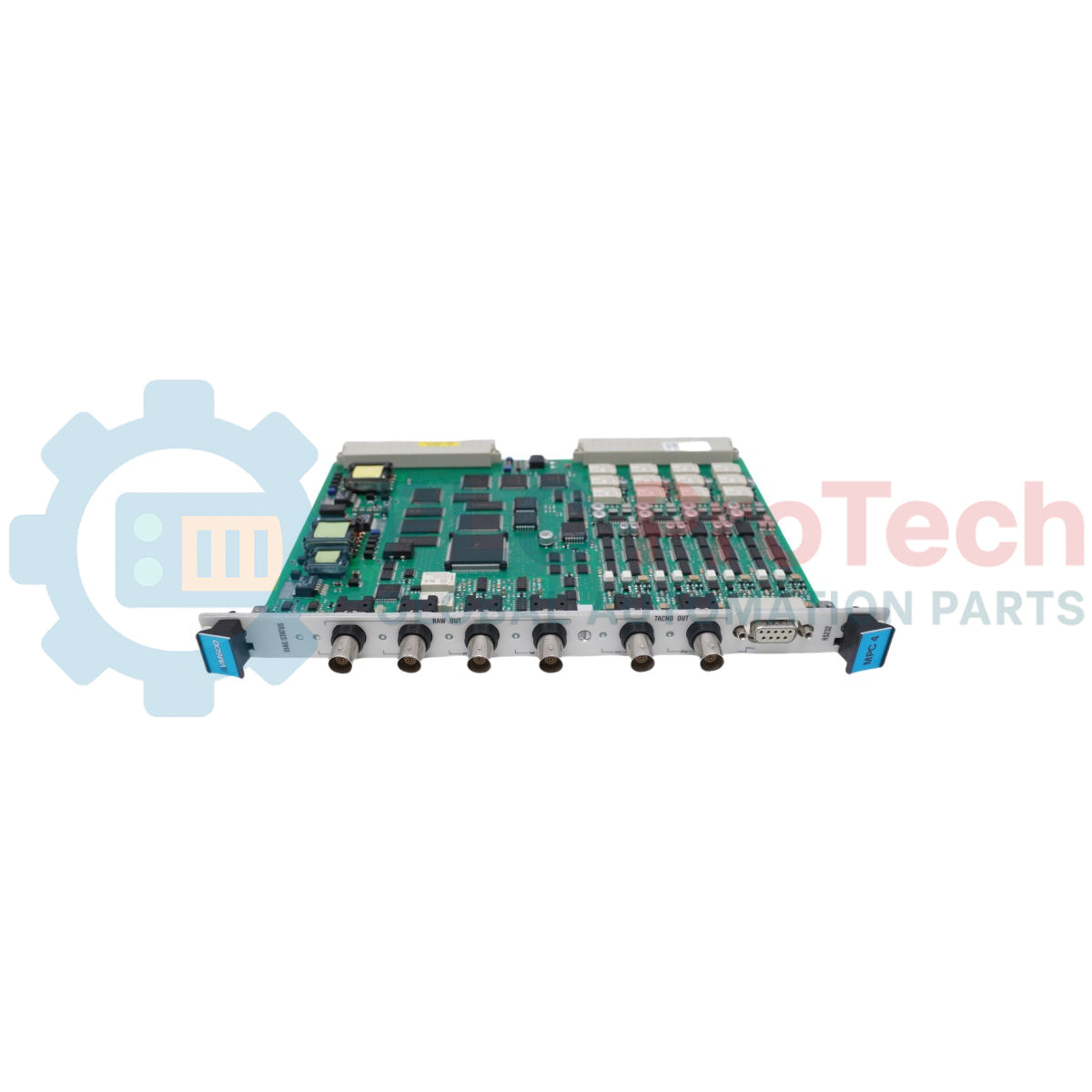

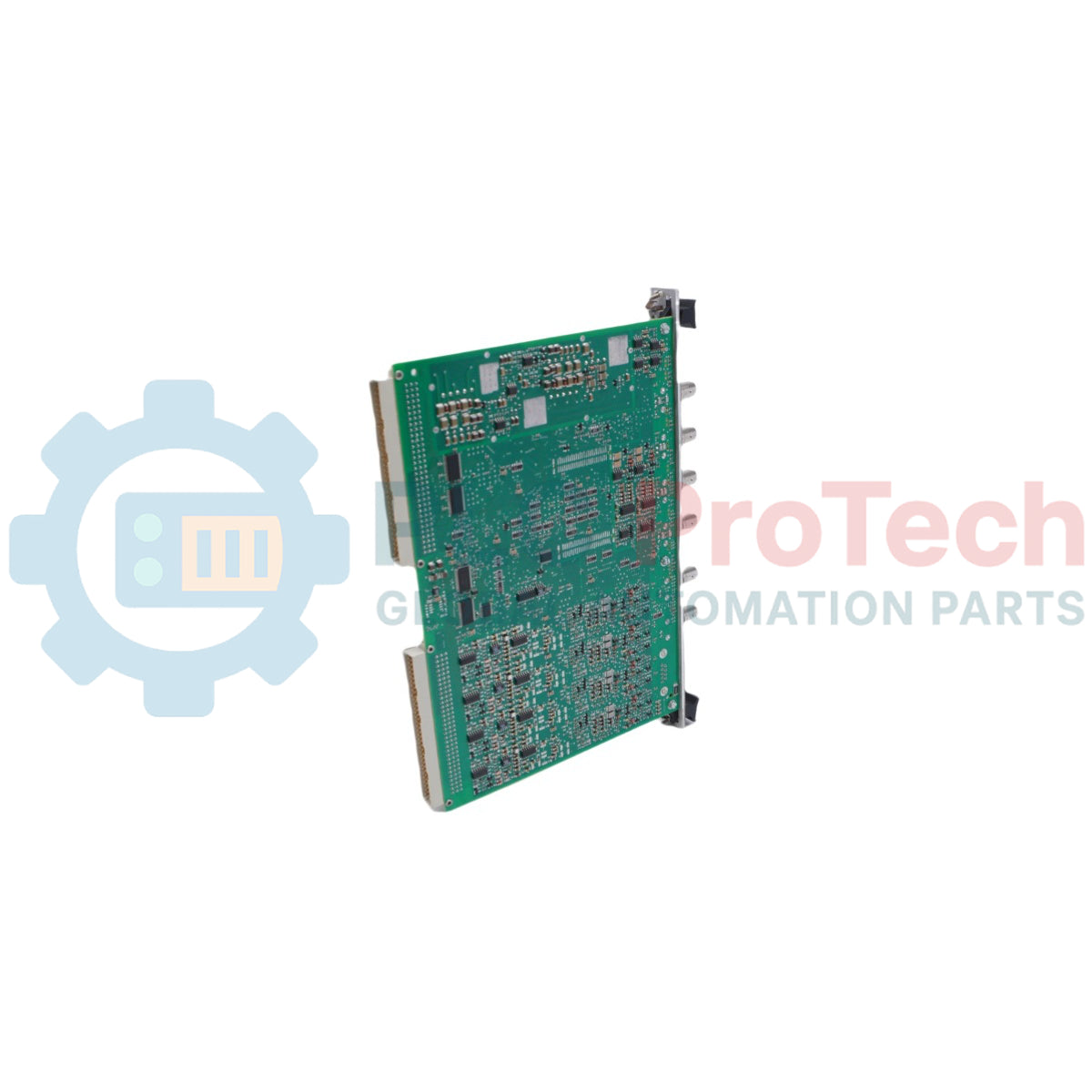

VIBRO-METER VM600 MPC4 200-510-070-113 карта защиты машин

Обзор продукта

 MPC4 (PNR 200-510-070-113) — это основной вычислительный модуль системы защиты оборудования (MPS)  Vibro-Meter VM600. Эта карта «стандартной версии» представляет собой высокопроизводительный программируемый модуль, предназначенный для непрерывного мониторинга и защиты критически важного вращающегося оборудования, такого как газовые и паровые турбины, крупные компрессоры и промышленные насосы. Она выполняет высокоскоростную обработку сигналов и автономную логику аварийной сигнализации для защиты оборудования от чрезмерной вибрации, смещения вала и превышения скорости.

Техническая конфигурация

Вариант  200-510-070-113 имеет универсальную архитектуру 4+2 и подходит для систем контрольно-измерительной аппаратуры турбин (TSI).

• Четыре динамических входных канала: эти каналы принимают сигналы от широкого спектра преобразователей, включая бесконтактные датчики приближения вихретокового типа серии  TQ, акселерометры серии  CA и датчики скорости серии  CE.

• Два канала скорости (тахометра): выделенные входы для датчиков скорости, предназначенные для контроля частоты вращения вала и формирования фазовой опорной точки (фазового импульса) для следящих фильтров.

• Вычислительная мощность обработки сигналов: высокоскоростные цифровые сигнальные процессоры (DSP) выделяют скалярные значения (например, размах «пик — пик», RMS, напряжение зазора), а также выполняют БПФ в реальном времени и отслеживание порядков.

• Интеграция с объединительной панелью VME: карта взаимодействует с модулем  CPUM стойки для управления, но использует независимую шину безопасности, благодаря чему защитные действия (отключения) выполняются даже при отказе контроллера стойки.

Технические характеристики

Часто задаваемые технические вопросы

Чем стандартная версия 200-510-070-113 отличается от версии «SIL»?

 200-510-070-113 — это стандартная карта защиты оборудования. Несмотря на высокую надёжность и широкое применение, версия  MPC4SIL (200-510-071-311) имеет дополнительное аппаратное резервирование и встроенную диагностику безопасности, необходимые для соответствия требованиям сертификации  SIL 2 (уровень полноты безопасности).

Можно ли использовать эту карту для мониторинга горения?

Да. Благодаря широкой частотной характеристике (до 20 кГц)  MPC4 может обрабатывать сигналы динамического давления от датчиков серии  CP для контроля нестабильности горения в газовых турбинах.

Какова роль функции мониторинга «Sensor OK»?

Карта непрерывно контролирует напряжение смещения подключённого датчика. Если кабель повреждён или датчик выходит из строя,  MPC4 обнаруживает выход напряжения постоянного тока за допустимые пределы и формирует неисправность «Sensor OK». Эту функцию можно запрограммировать так, чтобы предотвратить ложное отключение и одновременно уведомить операторов о проблеме с оборудованием.

Руководство по проектированию и установке

• Сопряжение с задней картой:  MPC4 200-510-070-113 всегда устанавливается в передней части стойки VM600. Для подключения клемм полевой проводки и релейных выходов её необходимо устанавливать в паре с картой ввода-вывода  IOC4T (200-560-000-xxx) в соответствующем заднем слоте.

• Настройка логики: конфигурация выполняется с помощью программного обеспечения  Vibro-Meter MPS . Она включает установку порогов сигнализации (предупреждение/опасность), логики обхода и логики голосования (например, 2 из 2).

• Заземление: для точных измерений вибрации необходимо заземлять экраны кабелей только на клеммной колодке  IOC4T, соблюдая принцип заземления в одной точке во избежание образования контуров заземления.

Преимущества для инженерных систем

 MPC4 200-510-070-113 известна своей  автономной функцией безопасности. В отличие от систем защиты на базе ПЛК, MPC4 не зависит от центрального процессора при принятии решений об отключении. Каждая карта представляет собой «систему внутри системы» и способна остановить машину менее чем за  20 миллисекунд после обнаружения превышения безопасных пределов. Такое детерминированное поведение имеет решающее значение для предотвращения катастрофических механических отказов высокоэнергетического вращающегося оборудования.
