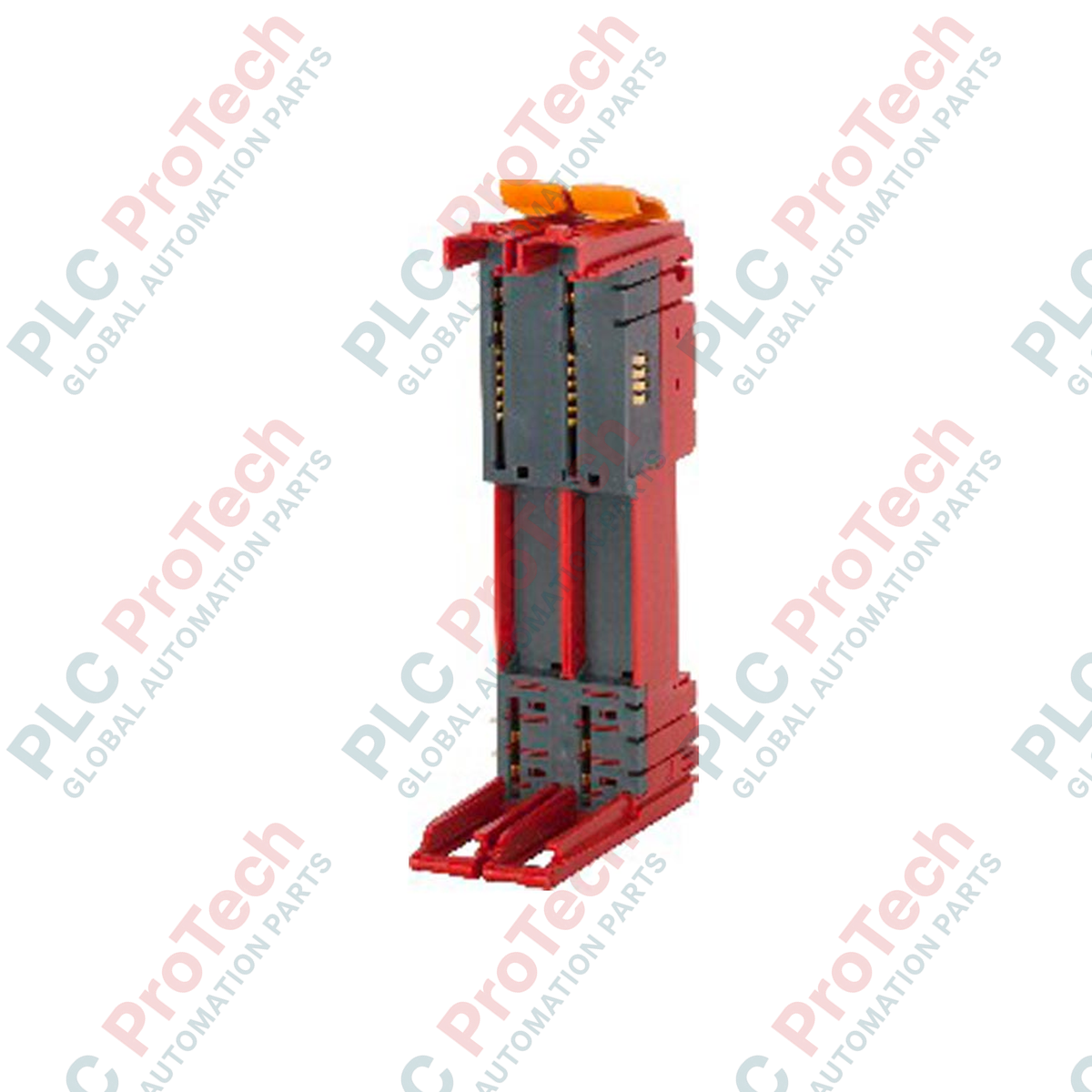

X20BM32 B&R, модуль шинной платы объединительной панели серии X20

Обзор продукта

 X20BM32 (X20BM32) — это базовый компонент объединительной платы системы B&R X20, выполняющий функцию механической и электрической основы для модулей ввода-вывода. Этот шинный модуль обеспечивает беспрепятственное распределение внутренней связи по шине K-bus и питания ввода-вывода 24 VDC по монтажной рейке. Предоставляя надежный интерфейс для электроники X20,  X20BM32 обеспечивает модульность с возможностью горячей замены, позволяя инженерам заменять электронные модули без нарушения стационарной полевой проводки. Разработанный для систем с высокой доступностью, таких как автомобильные сборочные линии и системы управления возобновляемой энергетикой, модуль поддерживает токовую нагрузку на контакты до 10 A, обеспечивая достаточное распределение питания для нескольких последующих цифровых или аналоговых модулей в одном сегменте.

Техническая конфигурация

 X20BM32 разработан с учетом максимальной гибкости монтажа и поддерживает горизонтальную и вертикальную установку без ущерба для электрической целостности. Он оснащен пассивной внутренней структурой шины с незначительным энергопотреблением — всего 0.13 W, благодаря чему основная часть мощности системы остается доступной для обработки логики и питания полевых исполнительных устройств. Конструкция модуля включает специализированную шину питания 24 VDC с допустимой токовой нагрузкой на контакты 10 A, что особенно важно для конфигураций с высокой плотностью модулей ввода-вывода. Кроме того, устройство предназначено для глобального применения и имеет специальные рекомендации по снижению допустимых характеристик при установке на высоте более 2000 метров, что обеспечивает долгосрочную надежность в различных атмосферных условиях.

Технические характеристики

Технические вопросы и ответы

Обеспечивает ли X20BM32 электрическое оконцевание шины X20?

Нет. X20BM32 — это проходной шинный модуль, обеспечивающий связь между модулями. Оконцевание шины X20 обычно выполняется шинным контроллером или специализированными модулями X20PS (источник питания) и X20BT (оконцеватель шины) в зависимости от топологии сети.

Можно ли заменить модуль ввода-вывода, пока X20BM32 остается под напряжением?

Да. Одно из основных преимуществ X20BM32 заключается в возможности «горячей замены» электронных модулей ввода-вывода. Поскольку полевая проводка подключается к клеммной колодке на шинном модуле, электронный модуль можно снять и заменить без отсоединения проводов и отключения питания всей станции.

Почему при эксплуатации на большой высоте требуется снижение температуры?

На высоте более 2000 метров плотность воздуха снижается, что уменьшает эффективность конвективного охлаждения. Чтобы предотвратить локальный перегрев внутренней шины питания на 10 A, рабочую температуру окружающей среды необходимо снижать на 0.5 градуса Цельсия на каждые 100 метров увеличения высоты.

Руководство по проектированию и монтажу

• Выравнивание на DIN-рейке: При установке X20BM32 на DIN-рейку убедитесь, что боковые фиксирующие рычаги полностью зафиксированы на соседнем шинном модуле. Зазор всего 0.5 мм может привести к периодическим ошибкам связи по K-bus или повышенному сопротивлению силовых контактов на 10 A, что потенциально может вызвать перезапуск системы.

• Планирование сегментов питания: Поскольку модуль рассчитан на токовую нагрузку на контакты 10 A, всегда рассчитывайте суммарный ток всех модулей ввода-вывода в сегменте. Если суммарная нагрузка превышает 10 A, необходимо установить модуль X20PS (источник питания), чтобы начать новый сегмент питания и предотвратить перегрузку X20BM32 внутренних шин питания.

• Защита от воздействия окружающей среды: Несмотря на степень защиты IP20, модуль всегда следует устанавливать в чистом сухом шкафу управления. В условиях присутствия токопроводящей пыли или высокой влажности убедитесь, что шкаф герметичен и оснащен фильтрами, поскольку открытые контакты шины сбоку X20BM32 чувствительны к загрязнениям, которые могут вызвать короткое замыкание между линиями 24 VDC и K-bus.
