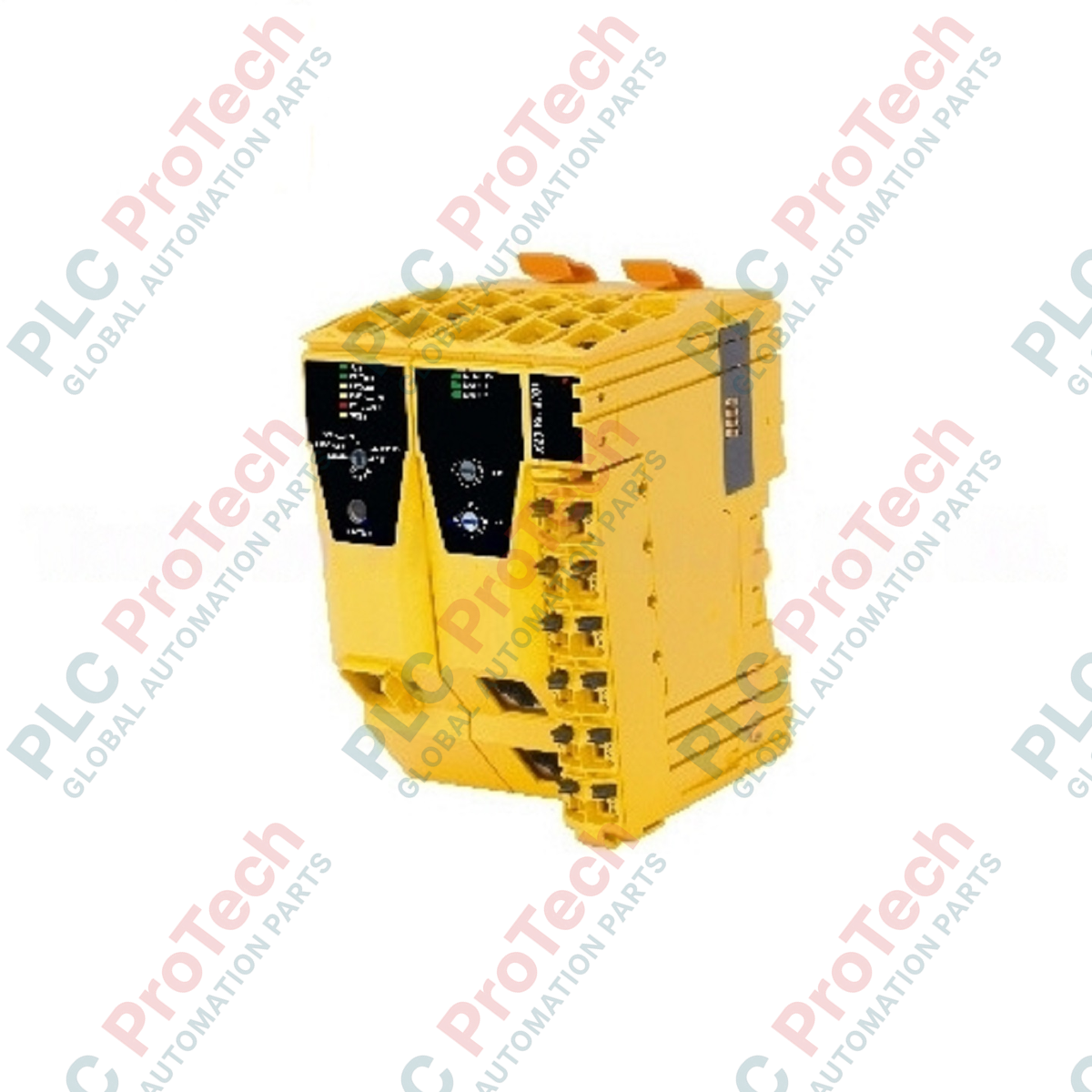

X20SL8101 B&R модуль безопасного ЦП серии X20

Обзор продукта

 X20SL8101 (X20SL8101) — это высокопроизводительный процессор безопасности, разработанный компанией B&R Industrial Automation в качестве интеллектуального ядра децентрализованных систем безопасности. Этот модуль, являющийся частью интегрированной системы X20, позволяет выполнять прикладные программы, связанные с безопасностью, до уровня SIL 3 (IEC 61508) и PLe (ISO 13849-1). X20SL8101 использует технологию openSAFETY поверх POWERLINK, обеспечивая детерминированную передачу данных в реальном времени для систем безопасности со скоростью 100 Mbit/s. Централизуя логику безопасности в этом надежном процессоре, инженеры могут управлять сложными функциями безопасности — такими как скоординированные аварийные остановы, контроль световых завес и безопасное управление движением — на крупных производственных линиях в автомобильной промышленности, на предприятиях по розливу и в высокоскоростных логистических системах, значительно сокращая объем проводки и повышая уровень функциональной безопасности.

Техническая конфигурация

Как специализированный процессор безопасности, X20SL8101 управляет всей сетью безопасности, обрабатывает сигналы от безопасных модулей ввода-вывода и выполняет предварительно сертифицированные функциональные блоки безопасности. Устройство рассчитано на максимальную доступность и поддерживает как параллельное подключение, так и режимы резервной работы, устраняя единичные точки отказа в критически важных процессах. Питание осуществляется через вход 24 VDC со встроенным не заменяемым предохранителем и защитой от переполюсовки, что обеспечивает устойчивость оборудования к распространенным ошибкам электромонтажа. Защита от короткого замыкания и возможность кратковременной перегрузки позволяют процессору сохранять целостность логики даже при переходных электрических неисправностях на производственном участке.

Технические характеристики

Часто задаваемые технические вопросы

Требуется ли для работы X20SL8101 отдельный стандартный ПЛК?

Да. Хотя X20SL8101 обрабатывает всю логику, связанную с безопасностью, обычно он устанавливается в составе станции X20, управляемой стандартным процессором или шинным контроллером. Стандартный процессор обрабатывает машинную логику, не связанную с безопасностью, а процессор безопасности независимо управляет безопасным образом процесса и обменом данными, связанным с безопасностью.

Что произойдет, если встроенный предохранитель X20SL8101 перегорит?

Предохранитель встроен и не подлежит замене. Такое конструктивное решение обеспечивает целостность системы безопасности; если предохранитель перегорает, это указывает на серьезную внутреннюю или внешнюю неисправность, поэтому модуль необходимо заменить для гарантии безопасности всей системы.

Может ли этот процессор безопасности обмениваться данными с устройствами безопасности других производителей?

Да, при условии, что сторонние устройства поддерживают протокол openSAFETY поверх совместимой промышленной сети, например POWERLINK. Такая совместимость является одним из ключевых преимуществ X20SL8101 и позволяет создать единую сеть безопасности на базе оборудования различных производителей.

Руководство по проектированию и установке

• Совместимость версий встроенного ПО: При замене или вводе в эксплуатацию X20SL8101 убедитесь, что версия Safety Release соответствует конфигурации проекта в Automation Studio. Процессоры безопасности используют строгий контроль версий; несоответствие между встроенным ПО безопасности оборудования и скомпилированной логикой проекта не позволит шине безопасности перейти в состояние «Run».

• Отвод тепла и воздушный поток: Несмотря на низкое энергопотребление 7 W, процессоры безопасности чувствительны к тепловой нагрузке. Устанавливайте стойку X20 вертикально, чтобы использовать естественную конвекцию. Оставляйте не менее 30 mm свободного пространства над модулем и под ним, чтобы предотвратить локальный перегрев, способный вызвать останов системы безопасности (безопасное состояние).

• Разделение безопасной проводки: Хотя X20SL8101 обменивается данными по цифровой шине, убедитесь, что источник питания 24 VDC, питающий станцию безопасности, представляет собой качественный стабилизированный источник PELV/SELV. Прокладывайте кабели шины безопасности отдельно от силовых кабелей двигателей высокого напряжения, чтобы предотвратить индуктивные наводки и возможные разрывы связи.
