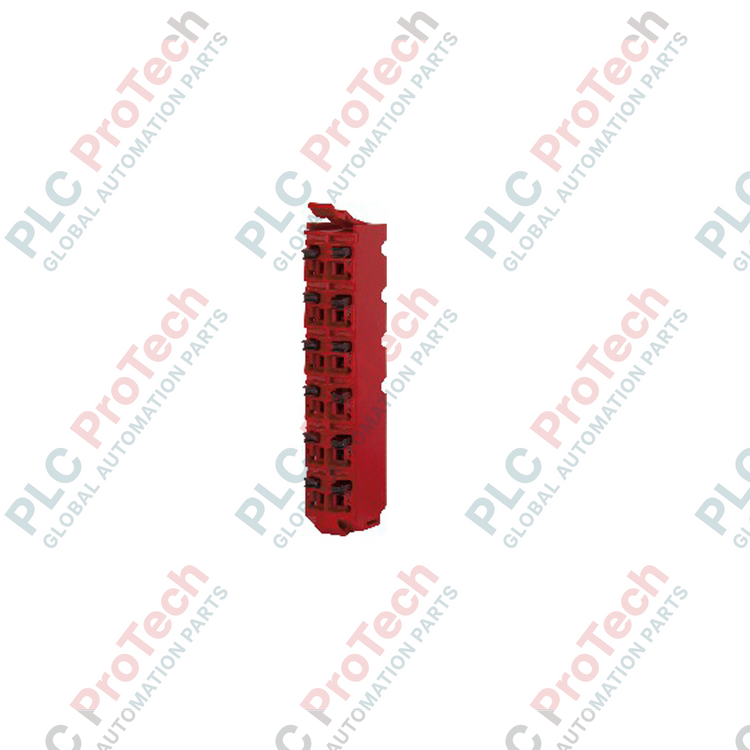

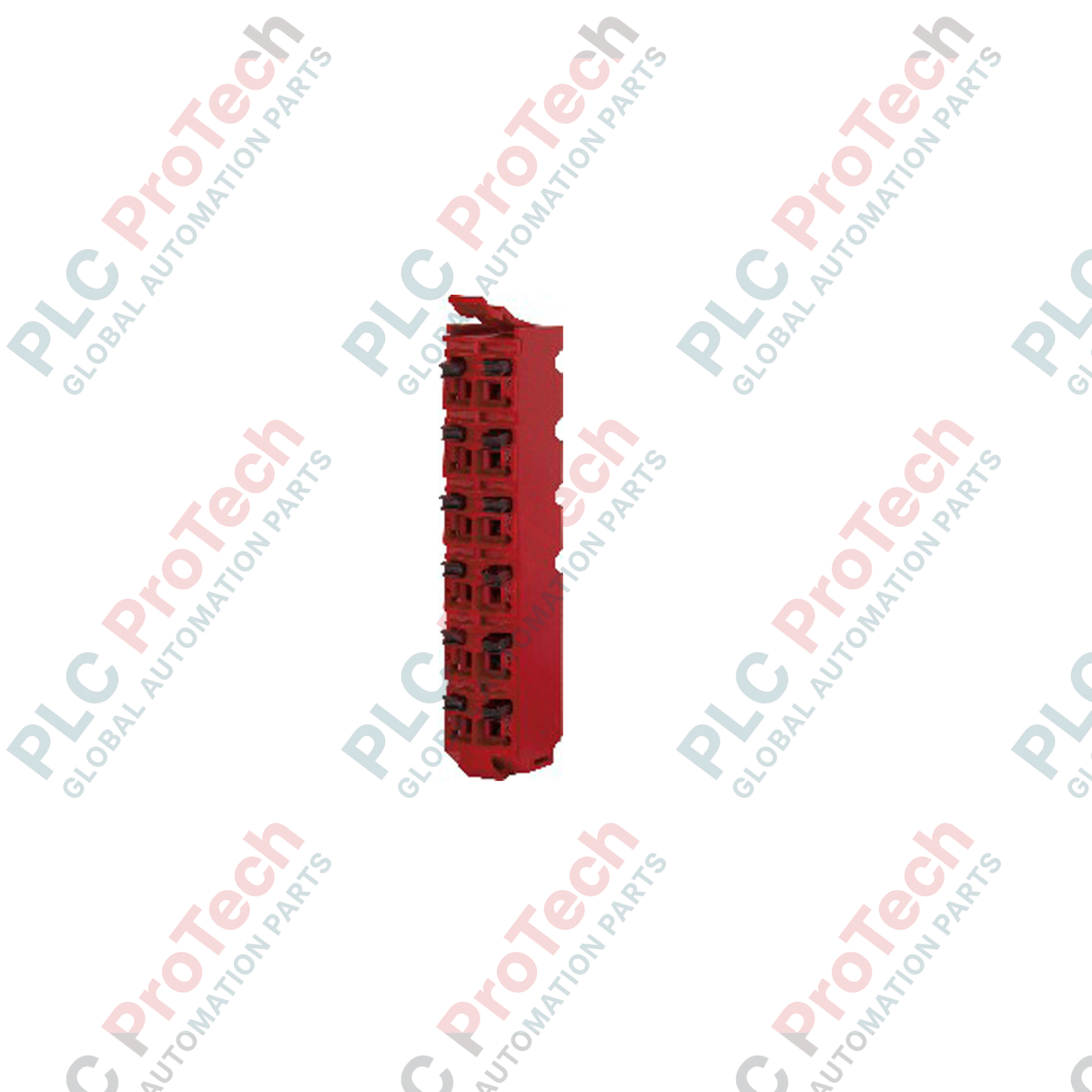

Клеммный блок с ключом безопасности 12-контактный B&R X20TB72 X20 Series

Обзор продукта

 X20TB72 (X20TB72) — специализированный 12-контактный клеммный блок, разработанный для системы B&R X20, специально предназначенный для поддержки модулей ввода-вывода с критическими требованиями безопасности. В отличие от стандартных клеммных блоков,  X20TB72 оснащён встроенными механизмами «безопасной кодировки», которые предотвращают случайное подключение некорректных клеммных блоков к электронным модулям, связанным с безопасностью. Этот физический замок является важной частью принципа «отказоустойчивого» дизайна, обеспечивая правильное подключение проводки для аварийных остановок, световых завес и датчиков безопасности. Используя проверенную технологию push-in от B&R, этот модуль обеспечивает газонепроницаемое, виброустойчивое соединение, что делает его незаменимым компонентом для систем автоматизации с высоким уровнем надёжности в автомобильной, фармацевтической и тяжёлой промышленности.

Техническая конфигурация

 X20TB72 оптимизирован для быстрого монтажа без инструментов и эффективного обслуживания. 12-контактная компоновка предназначена для высокоплотных конфигураций ввода-вывода, а технология зажима push-in позволяет напрямую вставлять одножильные или лужёные медные провода с типичным усилием всего 10 Н. Функция «безопасной кодировки» обеспечивает уникальный механический профиль, соответствующий соответствующему модулю безопасности, исключая риск ошибки при замене оборудования или обновлении системы. Для максимальной электрической надёжности и предотвращения деградации контактов клеммный блок рассчитан строго на медные проводники, поддерживая стандартную длину снятия изоляции 7–9 мм для гарантии полного вставления и правильного зажима пружиной.

Технические характеристики

Технические вопросы и ответы

Какова цель функции «безопасной кодировки» на X20TB72?

Безопасная кодировка — это механическая защита. Она гарантирует, что только правильный клеммный блок с соответствующей кодировкой может быть подключён к модулю безопасности. Это предотвращает случайное подключение стандартного клеммного блока (который может иметь другую проводку или напряжение) к электронному модулю с рейтингом безопасности, сохраняя целостность цепи SIL 3/PLe.

Можно ли использовать тонкожильные провода без наконечников с этим клеммным блоком?

Да, но для этого потребуется небольшой отвёртка, чтобы нажать на рычаг разблокировки при вставке провода. Для одножильных проводов или тонкожильных проводов с наконечниками инструмент не требуется — их можно напрямую вставлять в клемму для надёжного соединения.

Почему запрещено использовать алюминиевую проводку?

Алюминиевый провод подвержен холодной деформации и поверхностному окислению, что может привести к увеличению сопротивления контакта и потенциальному перегреву в пружинном зажиме системы X20. X20TB72 оптимизирован именно под проводимость и механические свойства меди.

Руководство по проектированию и установке

• Проверка блокировки безопасности: При подключении  X20TB72 к электронному модулю убедитесь, что вы ощущаете механический «щёлчок» защёлкивающихся защёлок. Если клеммный блок не вставляется плавно, не применяйте силу — проверьте, соответствует ли кодировка требованиям модуля. Принудительное подключение несовместимого блока может повредить позолоченные контакты электронного модуля.

• Подготовка проводки: Для приложений безопасности настоятельно рекомендуется использовать высококачественные изолированные наконечники. Это предотвращает попадание отдельных жил провода, вызывающих наводки или короткие замыкания между 12 плотными контактами, что критично для поддержания диагностического покрытия, требуемого стандартами безопасности.

• Защита от натяжения: В условиях постоянной вибрации (например, при монтаже на оборудовании) убедитесь, что входящий жгут проводов закреплён стяжками к монтажной рейке или корпусу шкафа. Это предотвращает механическое воздействие веса кабелей на контакты push-in, обеспечивая долговременное газонепроницаемое соединение.
