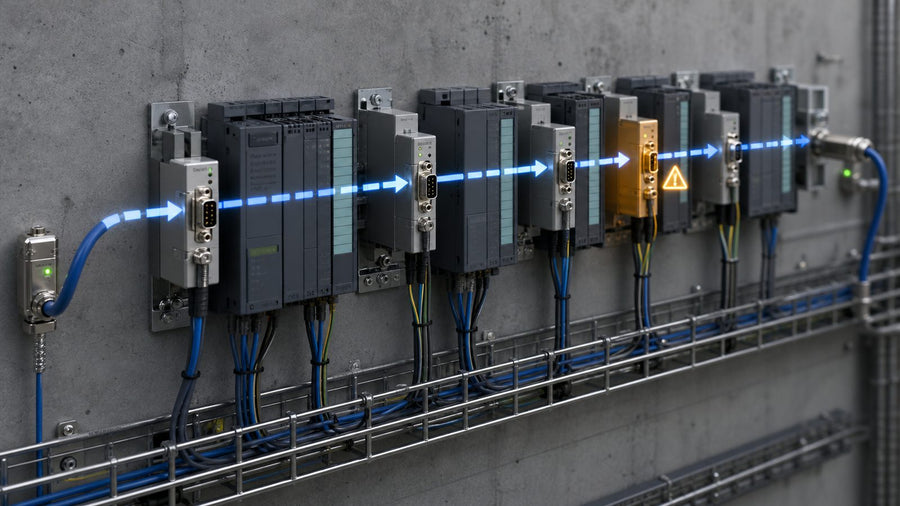

การค้นหาการหลุดของ DH-485 เป็นระยะรอบ 1747-AIC

เมื่อสถานี SLC หลายสถานีหายไปและกลับมาพร้อมกัน ตัวเชื่อมต่อคัปเปลอร์ลิงก์ 1747-AIC ที่อยู่ใกล้ที่สุดมักถูกกล่าวโทษ อุปกรณ์ดังกล่าวอาจชำรุดจริง แต่ลักษณะอาการเดียวกันนี้อาจเกิดจากตัวนำสายทรังก์หลวม แหล่งจ่ายไฟไม่เพียงพอ ที่อยู่สถานีซ้ำกัน การติดตั้งตัวต้านทานปลายสายไม่ถูกต้อง ชิลด์เสียหาย มีการแยกแขนงสายโดยไม่ได้รับอนุญาต หรือคอมพิวเตอร์บริการเข้าร่วมเครือข่ายไม่ถูกวิธี

การแก้ไขปัญหา DH-485 ที่ขาดหายเป็นช่วง ๆ ควรเริ่มจากโทโพโลยีและช่วงเวลา เป้าหมายคือระบุให้ได้ว่าขอบเขตทางกายภาพหรือตรรกะใดสอดคล้องกับเหตุขัดข้อง ก่อนจะถอดเสียบขั้วต่อใหม่หรือเปลี่ยนคัปเปลอร์

จำกัดขอบเขตของข้อขัดข้องโดยพิจารณาจากสถานีที่ได้รับผลกระทบ แขนงทางกายภาพ แหล่งจ่ายไฟ และช่วงเวลาที่เกิดเหตุ ก่อนสรุปว่าคัปเปลอร์ลิงก์เสีย

ทำความเข้าใจหน้าที่ของ 1747-AIC

1747-AIC ให้การเชื่อมต่อแบบแยกวงจรระหว่างอุปกรณ์กับดาต้าลิงก์ DH-485 โดยมีส่วนร่วมในการเชื่อมต่อทางกายภาพ แต่ไม่ได้อธิบายอาการผิดปกติของเครือข่ายใกล้เคียงได้ทั้งหมด ความขัดข้องที่ขั้วต่อสายทรังก์อาจส่งผลต่อสถานีที่อยู่ถัดจากจุดเสีย ขณะที่ปัญหาฝั่งโหนดอาจกระทบเฉพาะอุปกรณ์ที่เชื่อมต่ออยู่

เอกสารของ Rockwell อธิบายว่า DH-485 เป็นเครือข่ายแบบเดซี่เชนที่ใช้สายคู่บิดเกลียวมีชิลด์ รองรับอุปกรณ์ได้สูงสุด 32 เครื่อง และระยะทางสูงสุด 1,219 เมตรภายใต้กฎการติดตั้งที่กำหนด ข้อจำกัดเหล่านี้ตั้งอยู่บนสมมติฐานว่ามีการใช้สาย การต่อลงดิน โทโพโลยี และการติดตั้งตัวต้านทานปลายสายอย่างถูกต้อง เครือข่ายที่มีความยาวต่ำกว่าค่าสูงสุดก็ยังไม่เสถียรได้ หากมีสายแยกแขนงยาวหรือการยึดตัวนำไม่แน่นหนา

วาดเครือข่ายที่มีอยู่จริง ไม่ใช่เครือข่ายตามแบบที่ตั้งใจไว้

จัดทำแผนผังที่ตรวจสอบยืนยันจากหน้างาน โดยแสดงโปรเซสเซอร์ทุกตัว PanelView ทุกเครื่อง อินเทอร์เฟซสำหรับโปรแกรม คัปเปลอร์ลิงก์ สายทรังก์แต่ละช่วง สายดรอป ที่อยู่สถานี และแหล่งจ่ายไฟทุกจุด ทำเครื่องหมายตำแหน่งตัวต้านทานปลายสายและความต่อเนื่องของชิลด์ รวมถึงอุปกรณ์ที่เชื่อมต่อเฉพาะระหว่างการบำรุงรักษา

เปรียบเทียบแผนผังกับการเดินสายภายในตู้ การเคลื่อนย้ายเครื่องจักรและการเชื่อมต่อชั่วคราวเพื่อให้บริการมักทำให้เกิดแขนงสายที่ไม่ได้บันทึกไว้ สายเคเบิลอาจออกจากตู้หนึ่ง ผ่านคัปเปลอร์อีกตัว แล้ววกกลับตามเส้นทางที่มองไม่เห็นจากแผนผังเดิม

กำหนดหมายเลขสถานีตามลำดับทางกายภาพ และบันทึกว่าสถานีใดหายไปในแต่ละเหตุการณ์ หากอุปกรณ์ทั้งหมดที่อยู่ถัดจากตู้หนึ่งหายไปพร้อมกัน ขอบเขตดังกล่าวชี้ไปที่การเชื่อมต่อสายทรังก์หรือปัญหาแหล่งจ่ายไฟร่วม หากหายไปเพียงสถานีเดียว ให้มุ่งตรวจสอบคัปเปลอร์ สายอุปกรณ์ แหล่งจ่ายไฟ และที่อยู่ของสถานีนั้น หากสถานีที่ไม่เกี่ยวข้องกันหลายสถานีหายไปพร้อมกัน ให้ตรวจสอบช่วงสายต้นทางร่วมกันหรือความขัดข้องทั่วทั้งเครือข่าย

เก็บหลักฐานขณะเกิดเหตุขัดข้องก่อนแตะต้องขั้วต่อ

บันทึกเวลา สถานีที่ได้รับผลกระทบ สถานะการผลิต อุณหภูมิตู้ แรงสั่นสะเทือน การบำรุงรักษาล่าสุด และมีการเชื่อมต่อแล็ปท็อปสำหรับโปรแกรมหรือไม่ เก็บผลการค้นหาอุปกรณ์และตัวนับการสื่อสารไว้ด้วย ถ่ายภาพสถานะไฟแสดงผลและขั้วต่อแบบถอดได้

อย่าเริ่มด้วยการถอดเสียบปลั๊กทุกตัวใหม่ทั้งหมด การถอดเสียบใหม่อาจขจัดออกไซด์หรือแรงเค้นทางกลชั่วคราว แต่ก็ทำลายหลักฐานตำแหน่งที่เกิดปัญหา หากจำเป็นต้องกู้คืนการผลิตทันที ให้ทำเครื่องหมายจุดเชื่อมต่อทุกจุดที่แตะต้องและบันทึกลำดับการดำเนินการ เพื่อให้ยังสามารถเชื่อมโยงกับเหตุการณ์ที่เกิดซ้ำได้

วัดแหล่งจ่ายไฟขณะเกิดอาการขัดข้อง

คัปเปลอร์ลิงก์หรืออินเทอร์เฟซที่เชื่อมต่ออยู่อาจดูปกติระหว่างการตรวจสอบแบบอยู่นิ่ง แต่ล้มเหลวเมื่อแรงดันจ่ายตก วัดแรงดันที่อุปกรณ์ ไม่ใช่เฉพาะที่ขั้วของแหล่งจ่ายไฟ สังเกตช่วงเริ่มทำงาน การทำงานของโซลินอยด์ การทำงานเป็นรอบของฮีตเตอร์ในตู้ หรือโหลดอื่นที่เกิดขึ้นพร้อมกับการหลุดของเครือข่าย

ตรวจสอบสายคอมมอนของแหล่งจ่าย การบอนด์เพื่อป้องกัน กระชับขั้วต่อ และเส้นทางฟิวส์ร่วม การเชื่อมต่อที่มีความต้านทานสูงอาจผ่านการทดสอบความต่อเนื่องได้ แต่ทำให้แรงดันตกเมื่อมีโหลด อุณหภูมิและแรงสั่นสะเทือนอาจทำให้ความขัดข้องเกิดขึ้นเป็นช่วง ๆ

ใช้มิเตอร์ที่บันทึกค่าสูงสุดและต่ำสุดได้ หรือใช้เครื่องบันทึกข้อมูลเมื่อเหตุการณ์เกิดขึ้นในช่วงเวลาสั้น ๆ หากเครือข่ายขัดข้องพร้อมกับแรงดันจ่ายตก ให้แก้ไขสาเหตุทางไฟฟ้าก่อนเปลี่ยนอุปกรณ์สื่อสาร

ตรวจสอบสายทรังก์ในฐานะเส้นทางส่งสัญญาณ

ตรวจสอบชนิดสายที่กำหนด ขั้วของตัวนำ แนวทางการใช้ชิลด์ และการติดตั้งตัวต้านทานปลายสายในตำแหน่งปลายสายที่กำหนด ตรวจหาสายที่ถูกบดทับ ฉนวนเสียหาย ปลั๊กแบบถอดได้หลวม เส้นชิลด์โผล่ออกมา และการเดินสายขนานใกล้ตัวนำสวิตชิ่งกระแสสูง

แขนงแบบดาวที่ไม่ได้รับอนุญาตและสายแยกแขนงยาวทำให้เกิดการสะท้อนและปัญหาด้านเวลา แขนงที่เคยทำงานได้ในช่วงแรกอาจเริ่มไม่เสถียรหลังเพิ่มโหนดอื่นหรือเปลี่ยนเส้นทางเดินสาย เปรียบเทียบเส้นทางจริงกับข้อกำหนดแบบเดซี่เชน และถอดส่วนต่อขยายชั่วคราวออก

ตรวจสอบการยึดรับแรงของขั้วต่อ ตัวนำอาจเสียบแน่นเมื่อเปิดประตูตู้ และหลวมเมื่อปิดประตู การขยับอย่างเบามือและควบคุมได้ระหว่างเฝ้าสังเกตอาจช่วยเปิดเผยความขัดข้องทางกล แต่หลีกเลี่ยงการกระทำที่อาจทำให้ตัวนำซึ่งมีไฟเลี้ยงอินเทอร์เฟซลัดวงจร

ตัดปัญหาที่อยู่ซ้ำและความขัดแย้งจากเครื่องมือบริการ

สถานี DH-485 ทุกสถานีต้องมีที่อยู่โหนดไม่ซ้ำกัน รวมเวิร์กสเตชันสำหรับโปรแกรม ตัวแปลงโปรโตคอล เทอร์มินัล PanelView และอุปกรณ์ที่เชื่อมต่อเฉพาะระหว่างการบำรุงรักษา ที่อยู่ซ้ำกันอาจทำให้เกิดอาการหลังแล็ปท็อปเข้าร่วมลิงก์ และหายไปเมื่อถอดแล็ปท็อปออก

จัดทำเอกสารที่อยู่ของอินเทอร์เฟซแต่ละตัว และควบคุมผู้ที่มีสิทธิ์เปลี่ยนแปลง ตรวจสอบว่าอุปกรณ์ทดแทนไม่ได้คงที่อยู่เริ่มต้นที่ถูกใช้งานอยู่ที่อื่น ตรวจสอบการตั้งค่าไดรเวอร์ก่อนเชื่อมต่อคอมพิวเตอร์บริการเข้ากับเครือข่ายการผลิตที่กำลังทำงาน

พฤติกรรมการส่งต่อโทเคนหมายความว่าสถานีที่รบกวนการสื่อสารเพียงสถานีเดียวอาจส่งผลต่อการสื่อสารที่อยู่นอกแอปพลิเคชันของตนเอง เชื่อมโยงช่วงเวลาที่เครือข่ายหลุดกับอุปกรณ์ที่เข้าร่วม ออกจากระบบ รีสตาร์ต หรือสร้างทราฟฟิกสูงผิดปกติ อย่าถือว่าการค้นหาอุปกรณ์สำเร็จทันทีหลังเชื่อมต่อใหม่เป็นหลักฐานว่าเครือข่ายมีเสถียรภาพ

แยกตรวจสอบเป็นช่วงอย่างระมัดระวัง

เมื่อกระบวนการอนุญาต ให้แยกสายหนึ่งช่วงออกและสังเกตว่าเครือข่ายส่วนที่เหลือมีเสถียรภาพขึ้นหรือไม่ การทดสอบควรดำเนินตามแผนที่เขียนไว้ เนื่องจากการแยกสายทรังก์อาจทำให้สูญเสียอินเทอร์เฟซผู้ปฏิบัติงานหรือการเข้าถึงเพื่อโปรแกรม บันทึกชุดสถานี สถานะการทำงาน และระยะเวลาที่สังเกต

1747-AIC ที่ทราบว่าใช้งานได้ดีมีประโยชน์ก็ต่อเมื่อใช้เป็นการเปลี่ยนทดแทนที่ควบคุมได้ จัดสายไฟและการต่อลงดินให้เหมือนเดิม เปลี่ยนเพียงองค์ประกอบเดียว และสังเกตการณ์นานพอที่จะครอบคลุมช่วงเวลาที่มักเกิดความขัดข้อง เก็บอุปกรณ์ที่ถอดออกไว้ตรวจสอบบนโต๊ะ การเปลี่ยนคัปเปลอร์ สายเคเบิล และแหล่งจ่ายไฟพร้อมกันอาจทำให้ระบบกลับมาทำงาน แต่จะสูญเสียสาเหตุรากเหง้า

เปลี่ยนพฤติกรรมที่เกิดเป็นช่วง ๆ ให้เป็นหลักฐานวินิจฉัย

จัดทำบันทึกเหตุการณ์ที่เกิดซ้ำ โดยระบุโหนดที่หายไป ระยะเวลา ตู้ร่วม อุณหภูมิ แรงสั่นสะเทือน และกิจกรรมการบำรุงรักษา รูปแบบที่พบอาจแสดงให้เห็นว่าเหตุขัดข้องเริ่มขึ้นระหว่างการสตาร์ตมอเตอร์บางตัว การขยับประตู ขั้นตอนการทำงานของกะ หรือการเชื่อมต่อเวิร์กสเตชัน

หากทำได้ ให้ตรวจสอบการมีอยู่ของโหนดจากเส้นทางบำรุงรักษาเฉพาะ โดยไม่เพิ่มทราฟฟิกที่รบกวนการทำงาน เก็บบันทึกไว้นอกเวิร์กสเตชันที่ได้รับผลกระทบ การจัดแนวเวลาประทับกับสัญญาณเตือนของ PLC บันทึกคุณภาพไฟฟ้า และเหตุการณ์ของสวิตช์เกียร์ อาจเปิดเผยสาเหตุร่วมกัน

สามารถดูคอนโทรลเลอร์รุ่นเก่าและอะไหล่ได้ที่ ระบบ PLC & PAC ส่วนอุปกรณ์อินเทอร์เฟซและเครือข่ายจัดหมวดหมู่ไว้ที่ การสื่อสารและเครือข่าย

ปิดงานด้วยการทดสอบที่ทำซ้ำได้

หลังการซ่อม ให้คืนโทโพโลยีตามเอกสารและตรวจสอบทุกสถานี ทดสอบภายใต้สถานะการผลิตที่เคยทำให้เกิดเหตุขัดข้อง สังเกตการณ์ให้นานกว่าช่วงเวลาที่เคยเกิดความขัดข้อง และยืนยันว่าได้ถอดการเชื่อมต่อชั่วคราวเพื่อวินิจฉัยออกแล้ว

บันทึกการซ่อมควรระบุสาเหตุที่พิสูจน์แล้ว หลักฐาน อุปกรณ์หรือการเดินสายที่เปลี่ยน ที่อยู่สุดท้าย ค่าการจ่ายไฟที่วัดได้ และระยะเวลาสังเกตการณ์ ข้อความว่า “ถอดเสียบขั้วต่อใหม่แล้วเครือข่ายกลับมา” เป็นเพียงบันทึกการกู้คืน ไม่ใช่ข้อสรุปสาเหตุรากเหง้า ความขัดข้อง DH-485 ที่เกิดเป็นช่วง ๆ จะจัดการได้ง่ายขึ้นเมื่อการแทรกแซงทุกครั้งรักษาหลักฐานไว้และทดสอบสมมติฐานทีละข้อ
