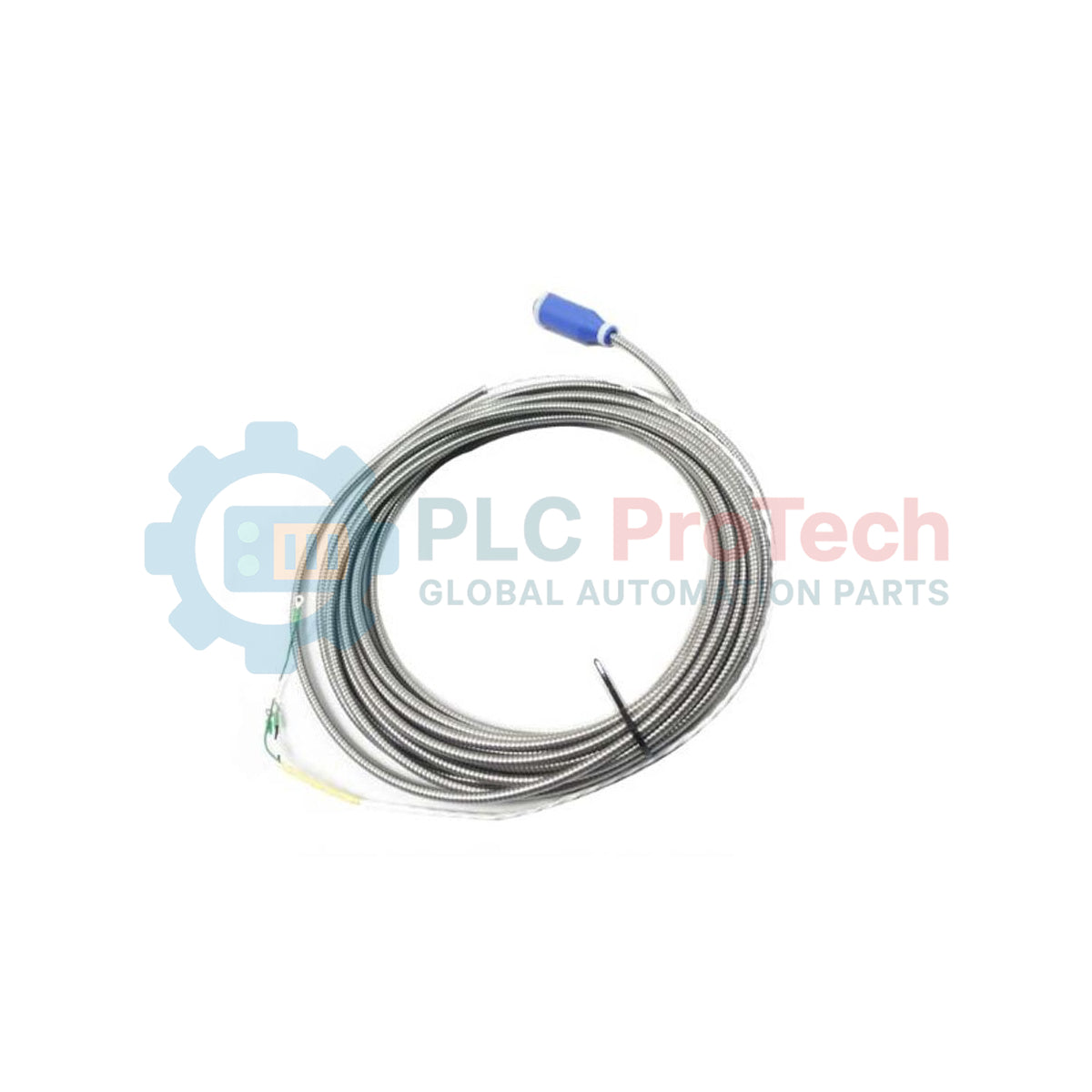

106765-25 | Bently Nevada | สายเคเบิลเชื่อมต่อ

ภาพรวมผลิตภัณฑ์

 106765-25 คือชุดสายเคเบิลเชื่อมต่อชนิดพิเศษที่มีความทนทานสูง ออกแบบมาโดยเฉพาะสำหรับเซนเซอร์วัดความเร็วการสั่นสะเทือนแบบเพียโซของ Bently Nevada รุ่น 330525 Velomitor XA (eXtended Application) ในภาคอุตสาหกรรมสำคัญ เช่น การผลิตไฟฟ้า การบำบัดน้ำเสีย และแท่นขุดเจาะน้ำมันนอกชายฝั่ง  106765-25 ทำหน้าที่เป็นจุดเชื่อมต่อสำคัญสำหรับการส่งข้อมูลการสั่นสะเทือนความเที่ยงตรงสูงในสภาพแวดล้อมที่มีความชื้นสูงและมีฤทธิ์กัดกร่อน ด้วยระบบขั้วต่อกันสภาพอากาศเฉพาะตัว สายเคเบิลนี้ช่วยให้สามารถติดตั้งเซนเซอร์โดยตรงได้โดยไม่ต้องใช้ตัวเรือนป้องกันเพิ่มเติม โครงสร้างที่เรียบง่ายนี้ช่วยลดความซับซ้อนในการติดตั้งได้อย่างมาก พร้อมรับประกันเวลาพร้อมใช้งานสูงสุดของอุปกรณ์หมุน โดยยังคงความสมบูรณ์ของการซีลระดับ IP-65 และ NEMA 4X ภายใต้สภาวะหน้างานที่สมบุกสมบันที่สุด

รายละเอียดรหัสต่อท้าย: 106765-AA

ซีรีส์ 106765 ใช้ระบบรหัสต่อท้ายแบบโมดูลาร์ เพื่อให้ได้ความยาวสายที่เหมาะสมอย่างแม่นยำกับรูปแบบการจัดวางชุดเครื่องจักรแต่ละแบบ:

• รุ่นพื้นฐาน 106765: หมายถึงชุดสายเคเบิลเชื่อมต่อประสิทธิภาพสูงที่ออกแบบมาสำหรับเซนเซอร์ Velomitor XA รองรับฮาร์ดแวร์สเตนเลสสตีล 316L และมีการซีลกันสภาพอากาศ

• ตัวเลือก AA (ความยาว): กำหนดความยาวสายเคเบิลทั้งหมดเป็นเมตร

• รหัสต่อท้าย -25: หมายถึงความยาวคงที่ 25 เมตร (ประมาณ 82 ฟุต)

• หลักการสั่งซื้อ: แนวปฏิบัติมาตรฐานของ Bently Nevada กำหนดให้สายเคเบิลชนิดพิเศษเหล่านี้ได้รับการออกแบบและสั่งซื้อโดยเพิ่มความยาวครั้งละ 3 เมตร เพื่อรักษาความสม่ำเสมอของอิมพีแดนซ์ทางไฟฟ้าตลอดวงจรตรวจวัด

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงลึกด้านฮาร์ดแวร์และคำถามที่พบบ่อย

106765-25 ใช้งานร่วมกับ Velomitor 330500 มาตรฐานได้หรือไม่

แม้ว่าการเดินสายภายในอาจคล้ายกัน แต่  106765-25 ได้รับการออกแบบมาโดยเฉพาะสำหรับรุ่น "XA" (Extended Application) ซีรีส์ XA มีขั้วต่อเฉพาะที่ออกแบบมาให้ใช้งานได้โดยไม่ต้องมีตัวเรือนแยก การใช้สายเคเบิลนี้กับรุ่น 330500 มาตรฐานอาจทำให้ซีลป้องกันสภาพแวดล้อมเสื่อมประสิทธิภาพ

สายเคเบิลรองรับการสัมผัสสารเคมีได้อย่างไร

ปลอกสายเคเบิลและวัสดุขั้วต่อได้รับการคัดเลือกให้มีความทนทานสูงต่อความชื้นและสารปนเปื้อนในอุตสาหกรรม เมื่อใช้งานร่วมกับตัวเรือนสเตนเลสสตีล 316L ของเซนเซอร์ 330525 ชุดอุปกรณ์นี้จะให้การป้องกันที่เหนือกว่าต่อบรรยากาศที่มีฤทธิ์กัดกร่อนซึ่งพบได้ทั่วไปในอุตสาหกรรมเหมืองแร่และกระบวนการทางเคมี

ความยาว 25 เมตรส่งผลต่อความแม่นยำของสัญญาณหรือไม่

ไม่ส่งผล ระบบวัดความเร็วการสั่นสะเทือนแบบเพียโซของ Bently Nevada ได้รับการออกแบบให้ส่งสัญญาณในระยะทางไกลได้ สายยาว 25 เมตรอยู่ภายในพารามิเตอร์การใช้งาน โดยต้องเดินสายให้ห่างจากแหล่งสัญญาณรบกวนแรงดันสูง

คู่มือด้านวิศวกรรมและการติดตั้ง

การซีลสภาพแวดล้อมและการป้องกันความชื้น

เพื่อให้ได้ระดับ NEMA 4X และ IP-65 อย่างเต็มที่ ต้องติดตั้งขั้วต่อให้เข้าที่และขันให้แน่นอย่างถูกต้อง ในพื้นที่กลางแจ้งหรือพื้นที่ที่มีการฉีดล้าง วิศวกรควรทาสารหล่อลื่นซิลิโคนบางๆ ที่เกลียวขั้วต่อ (หลีกเลี่ยงพิน) เพื่อให้เกิดการซีลแน่นสนิทป้องกันก๊าซ และป้องกันเกลียวติดหรือสึกหรอเมื่อใช้งานเป็นเวลานาน

การเดินสายและการลดแรงเค้นทางกล

เนื่องจากมีช่วงสายยาว 25 เมตร จึงต้องรองรับสายเคเบิลด้วยรางสายไฟหรือท่อร้อยสาย หลีกเลี่ยงการดัดโค้งแคบเกินรัศมีดัดโค้งขั้นต่ำ (โดยทั่วไปคือ 10 เท่าของเส้นผ่านศูนย์กลางสายเคเบิล) ที่ปลายเซนเซอร์ ควรทำ "ห่วงหยดน้ำ" ขนาดเล็กเพื่อป้องกันความชื้นควบแน่นไหลลงตามสายและสะสมบริเวณจุดเชื่อมต่อขั้วต่อ

การลดผลกระทบจากคลื่นแม่เหล็กไฟฟ้ารบกวน (EMI)

แม้จะมีชีลด์ที่ทนทานสูง แต่ควรเดิน  106765-25 ให้ห่างจากสายไฟกระแสสลับกำลังสูงและชุดขับความถี่แปรผัน (VFD) อย่างน้อย 0.3 เมตร (1 ฟุต) หากจำเป็นต้องเดินสายตัดผ่านสายไฟ ควรตัดผ่านที่มุม 90 องศา เพื่อลดความเสี่ยงของสัญญาณรบกวนให้น้อยที่สุด
