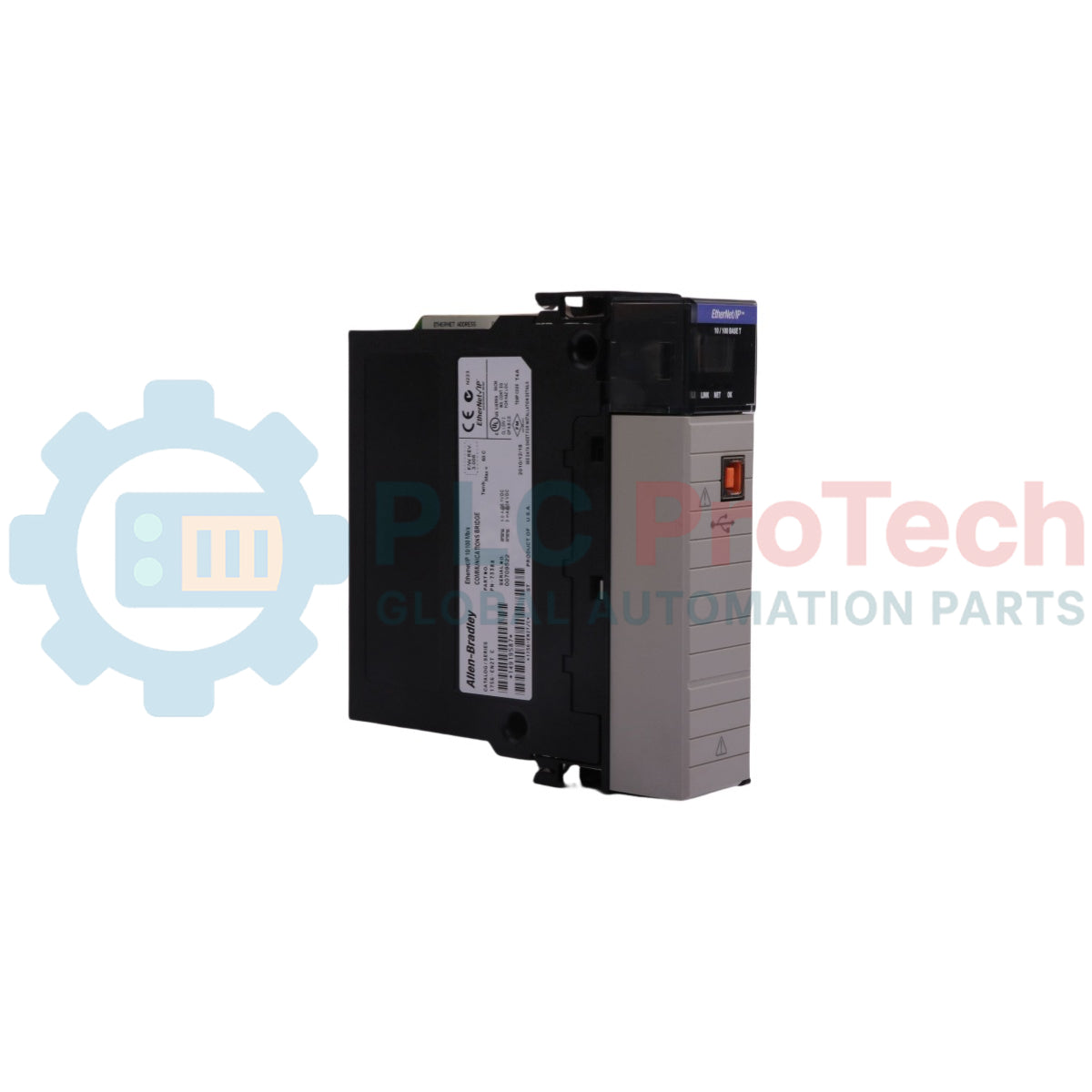

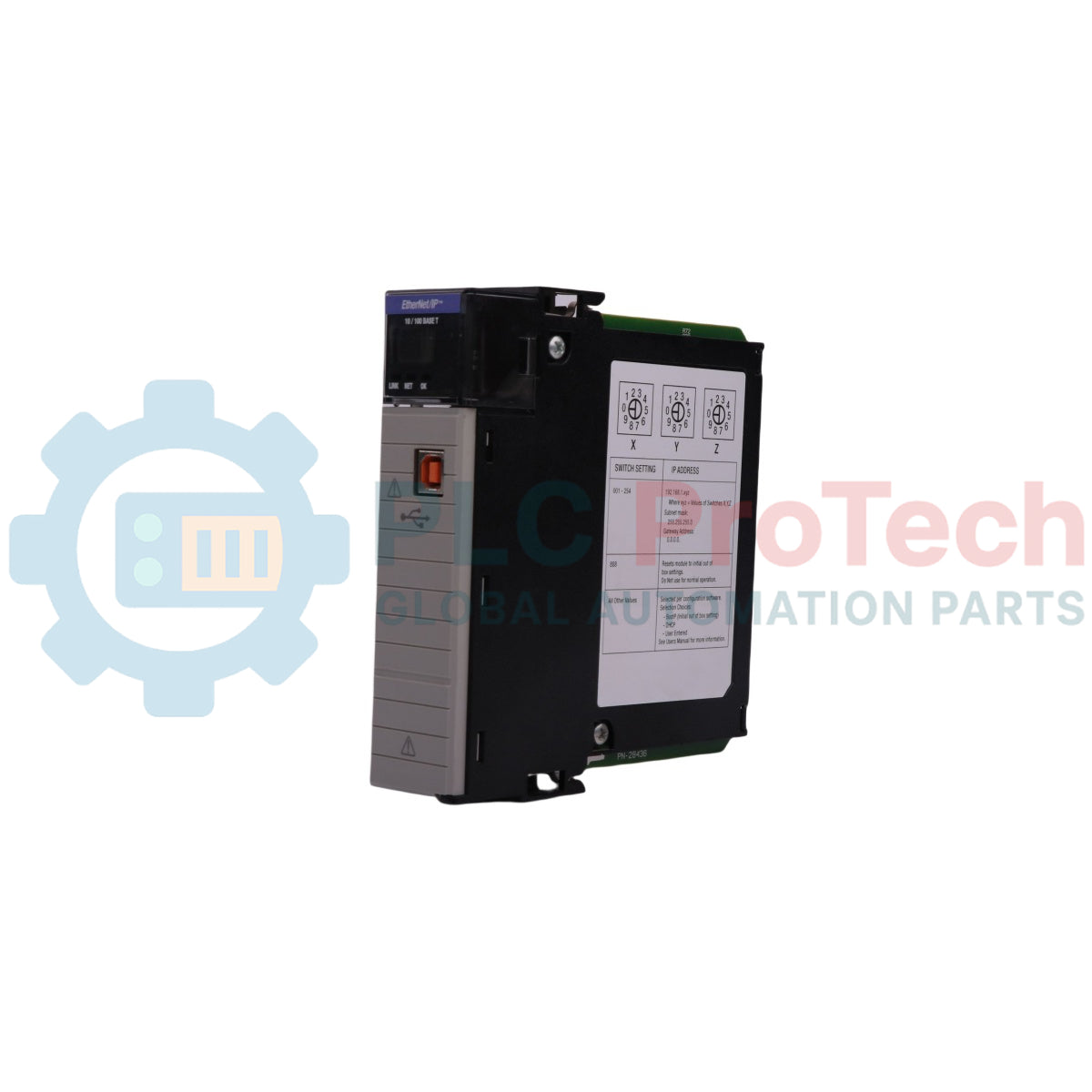

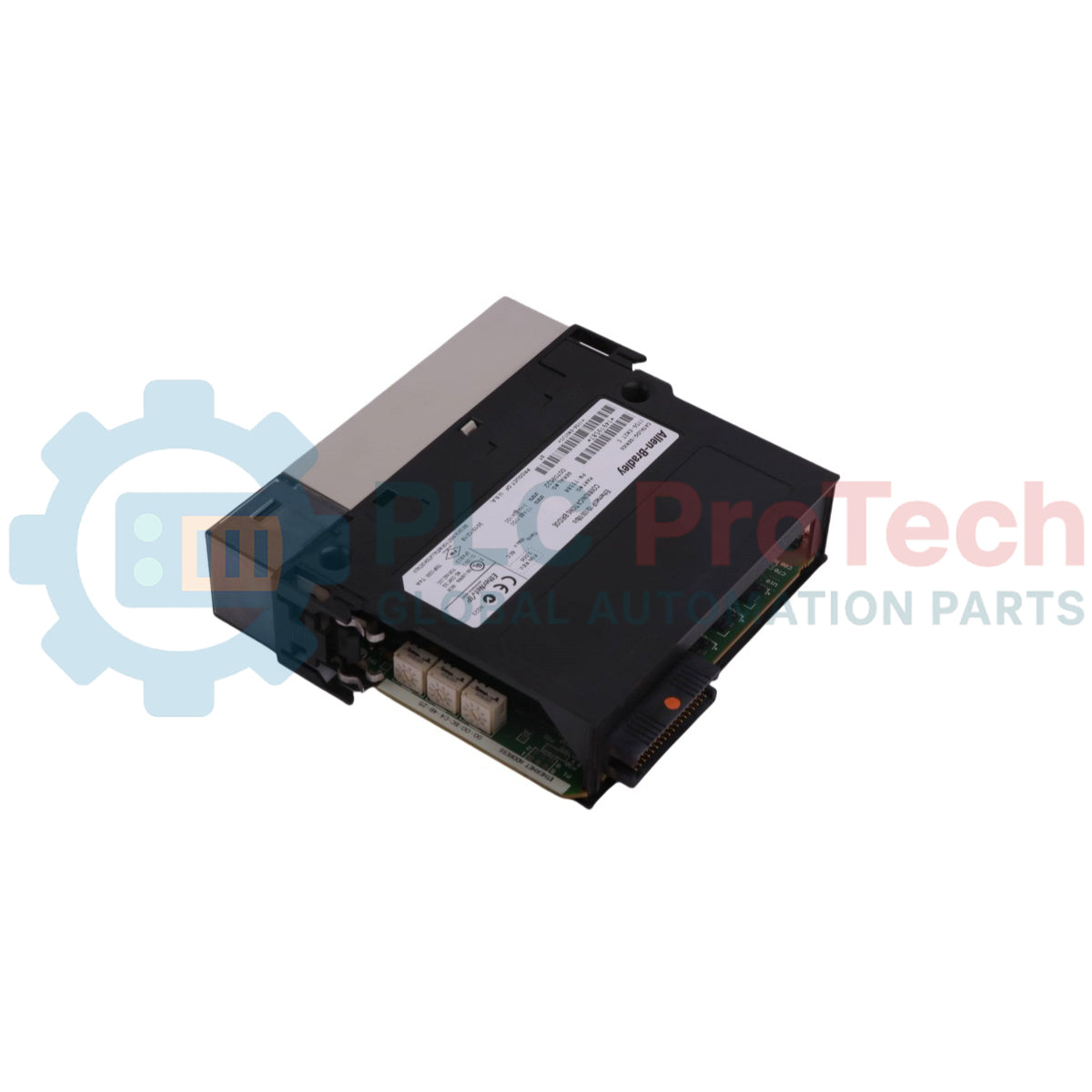

1756-EN2T Allen-Bradley โมดูลบริดจ์ ControlLogix EtherNet/IP

ภาพรวมผลิตภัณฑ์และการผสานรวมเครือข่าย

1756-EN2T (1756EN2T) คืออินเทอร์เฟซการสื่อสารประสิทธิภาพสูงที่ออกแบบมาสำหรับแพลตฟอร์ม ControlLogix ให้การเชื่อมต่อ EtherNet/IP ที่มีความเสถียรสำหรับการควบคุม I/O ความเร็วสูงและการรับส่งข้อความ ในฐานะส่วนประกอบหลักของสถาปัตยกรรมแบบผสานรวมของ Allen-Bradley โมดูลนี้รองรับ Fast Ethernet (FE) ความเร็ว 10/100 Mbps ช่วยให้แลกเปลี่ยนข้อมูลระหว่างคอนโทรลเลอร์ โมดูล I/O และระบบ HMI/SCADA ได้อย่างราบรื่น 1756-EN2T ได้รับการออกแบบให้รองรับปริมาณการรับส่งข้อมูลและจำนวนการเชื่อมต่อที่สูงกว่าโมดูล ENBT รุ่นเก่าอย่างมาก จึงเป็นมาตรฐานอุตสาหกรรมสำหรับลดคอขวดของเครือข่ายในเซลล์ระบบอัตโนมัติที่ซับซ้อน สายการผลิตยานยนต์ และโรงบำบัดน้ำ

สถาปัตยกรรมและความสามารถด้านการสื่อสาร

1756-EN2T ทำหน้าที่เป็นสะพานเชื่อมระหว่างแบ็กเพลนของ ControlLogix กับเครือข่าย Ethernet โดยใช้ Common Industrial Protocol (CIP) เพื่อให้ข้อมูลมีความสอดคล้องกันทั่วทั้งองค์กร

• ความจุการเชื่อมต่อสูง: รองรับการเชื่อมต่อ Logix สูงสุด 128 รายการ และการเชื่อมต่อ CIP 256 รายการ ช่วยให้สถาปัตยกรรม I/O แบบกระจายสามารถขยายระบบได้อย่างมาก

• ประสิทธิภาพการประมวลผลแพ็กเก็ต: สามารถประมวลผลแพ็กเก็ต I/O ได้สูงสุด 10,000 แพ็กเก็ตต่อวินาที ทำให้ข้อมูลการควบคุมการเคลื่อนไหวและข้อมูลความปลอดภัยที่ต้องการความแม่นยำด้านเวลาถูกส่งด้วยค่า jitter ต่ำที่สุด

• โทโพโลยีเครือข่าย: รองรับโทโพโลยีแบบดาวและแบบต้นไม้มาตรฐาน เมื่อนำมาใช้ร่วมกับสวิตช์ Stratix จะช่วยรองรับการกำหนดค่าเครือข่ายที่มีความพร้อมใช้งานสูง

• ฟังก์ชันบริดจ์: รองรับการอินเตอร์ล็อกแบบ "Control-to-Control" และการสื่อสารแบบ "Control-to-I/O" โดยไม่ใช้ทรัพยากรของโปรเซสเซอร์ในการจัดการเครือข่าย

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

1756-EN2T ตรวจจับที่อยู่ IP ซ้ำได้อย่างไร?

โมดูลนี้มีฟังก์ชันตรวจจับที่อยู่ IP ซ้ำในตัว หรือ Duplicate IP Address Detection (ACD) เมื่อเปิดเครื่องหรือเชื่อมต่อใหม่ โมดูลจะตรวจสอบเครือข่าย หากตรวจพบความขัดแย้ง โมดูลจะไม่เปลี่ยนเข้าสู่สถานะพร้อมทำงาน และหน้าจอแสดงสถานะจะแสดงข้อผิดพลาดเพื่อป้องกันการหยุดชะงักของเครือข่าย

โมดูลนี้สามารถใช้กับแอปพลิเคชันความปลอดภัย SIL 2 หรือ SIL 3 ได้หรือไม่?

ได้ 1756-EN2T ได้รับการรับรองสำหรับใช้ในแอปพลิเคชัน CIP Safety โดยทำหน้าที่เป็นช่องทางการสื่อสารที่จำเป็นสำหรับคอนโทรลเลอร์ GuardLogix ในการจัดการ I/O ด้านความปลอดภัย ทั้งนี้ การออกแบบระบบโดยรวมต้องเป็นไปตามแนวทางด้านความปลอดภัยของ Rockwell Automation

พอร์ต USB ที่แผงด้านหน้ามีประโยชน์อย่างไร?

พอร์ต USB 1.1 ในตัวมีไว้สำหรับการโปรแกรมและการกำหนดค่าเฉพาะที่ชั่วคราว ช่วยให้วิศวกรเชื่อมต่อไปยังแบ็กเพลนเพื่อกำหนดค่าที่อยู่ IP ของโมดูลหรืออัปโหลดเฟิร์มแวร์ได้ โดยไม่จำเป็นต้องมีการเชื่อมต่อ Ethernet ที่ใช้งานอยู่

แนวทางด้านวิศวกรรมและการติดตั้ง

• การซิงโครไนซ์เฟิร์มแวร์: ตรวจสอบให้แน่ใจเสมอว่าเฟิร์มแวร์ของโมดูลเข้ากันได้กับเวอร์ชันของ Studio 5000 (Logix Designer) ที่ใช้งานอยู่ การแก้ไขเวอร์ชันที่ไม่เข้ากันอาจทำให้เกิดข้อความ "I/O Configuration Error" ในตัวจัดระเบียบคอนโทรลเลอร์

• มาตรฐานการเดินสาย: สำหรับสภาพแวดล้อมอุตสาหกรรมที่มี EMI สูง ให้ใช้สาย Category 5e (หรือสูงกว่า) แบบคู่บิดเกลียวมีชีลด์ (STP) ตรวจสอบให้แน่ใจว่าขั้วต่อ RJ45 เสียบเข้าจนสุดและได้ยินเสียงคลิก เพื่อรักษาเสถียรภาพของลิงก์เมื่อมีแรงสั่นสะเทือน

• การเว้นระยะเพื่อระบายความร้อน: แม้โมดูลจะรองรับอุณหภูมิ 60 องศาเซลเซียส แต่ควรหลีกเลี่ยงการติดตั้งโมดูลที่มีความร้อนสูง เช่น โมดูลเอาต์พุต AC ความหนาแน่นสูง ไว้ติดกับ 1756-EN2T โดยตรง เพื่อป้องกันชิปเซ็ตการสื่อสารร้อนเกินไปเฉพาะจุด

ข้อได้เปรียบด้านการทำงาน

1756-EN2T เป็นที่ยอมรับในด้าน ประสิทธิภาพแบบกำหนดเวลาได้แน่นอน ในสภาพแวดล้อมที่มีความต้องการสูง ความสามารถในการรองรับ Unicast I/O ช่วยลดการรับส่งข้อมูลเครือข่ายที่ไม่จำเป็นเมื่อเทียบกับวิธีมัลติแคสต์รุ่นเก่า ทำให้มีแบนด์วิดท์เหลือสำหรับข้อมูลระดับองค์กรอื่น ๆ ได้อย่างมีประสิทธิภาพ ด้วยหน้าจอเลื่อนตัวอักษรและตัวเลขที่อ่านได้ชัดเจน ทีมบำรุงรักษาสามารถระบุที่อยู่ IP และสถานะการวินิจฉัยของโมดูลได้ทันทีโดยไม่ต้องใช้เครื่องมือเฉพาะทาง ช่วยลดเวลาเฉลี่ยในการซ่อมแซม (MTTR) ได้อย่างมาก
