177313-02-02-00 | Bently Nevada | ชุดทดสอบระบบระยะใกล้ TK-3e แบบขับเคลื่อนด้วยไฟฟ้า

คำอธิบายผลิตภัณฑ์และวัตถุประสงค์การใช้งาน

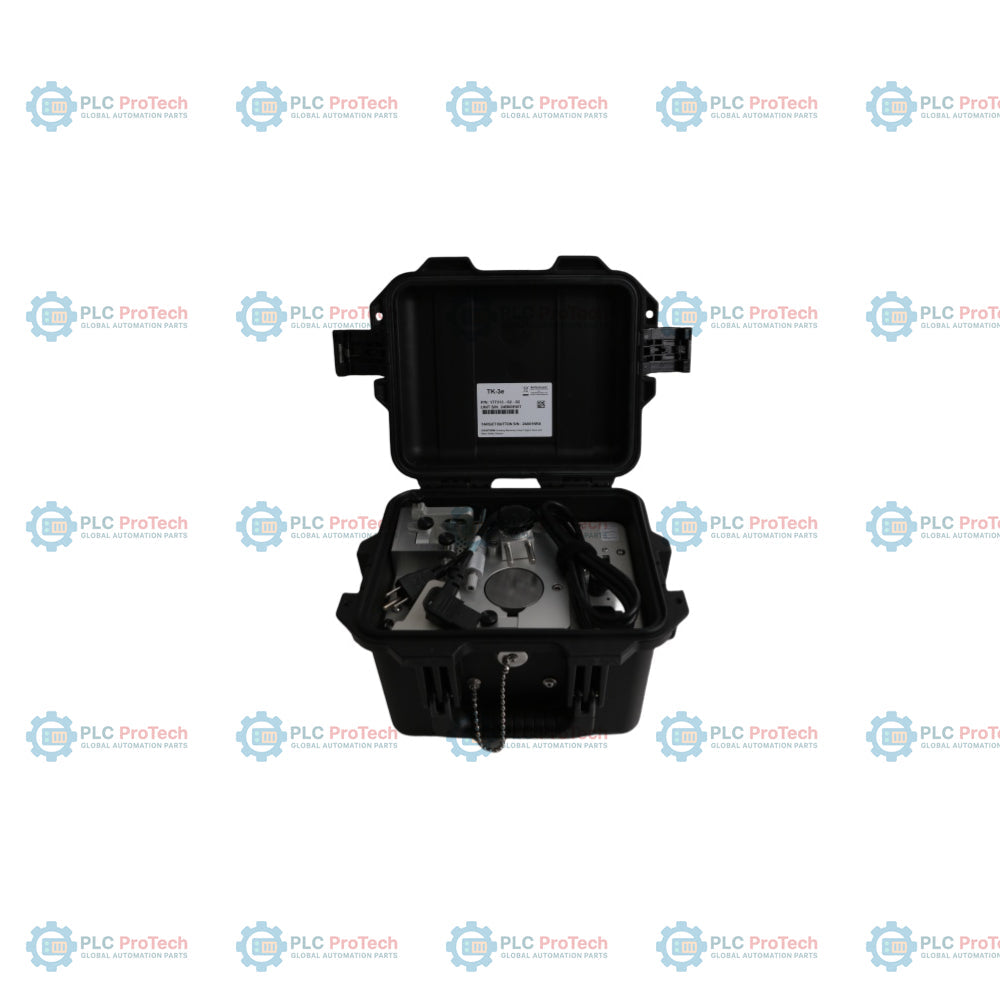

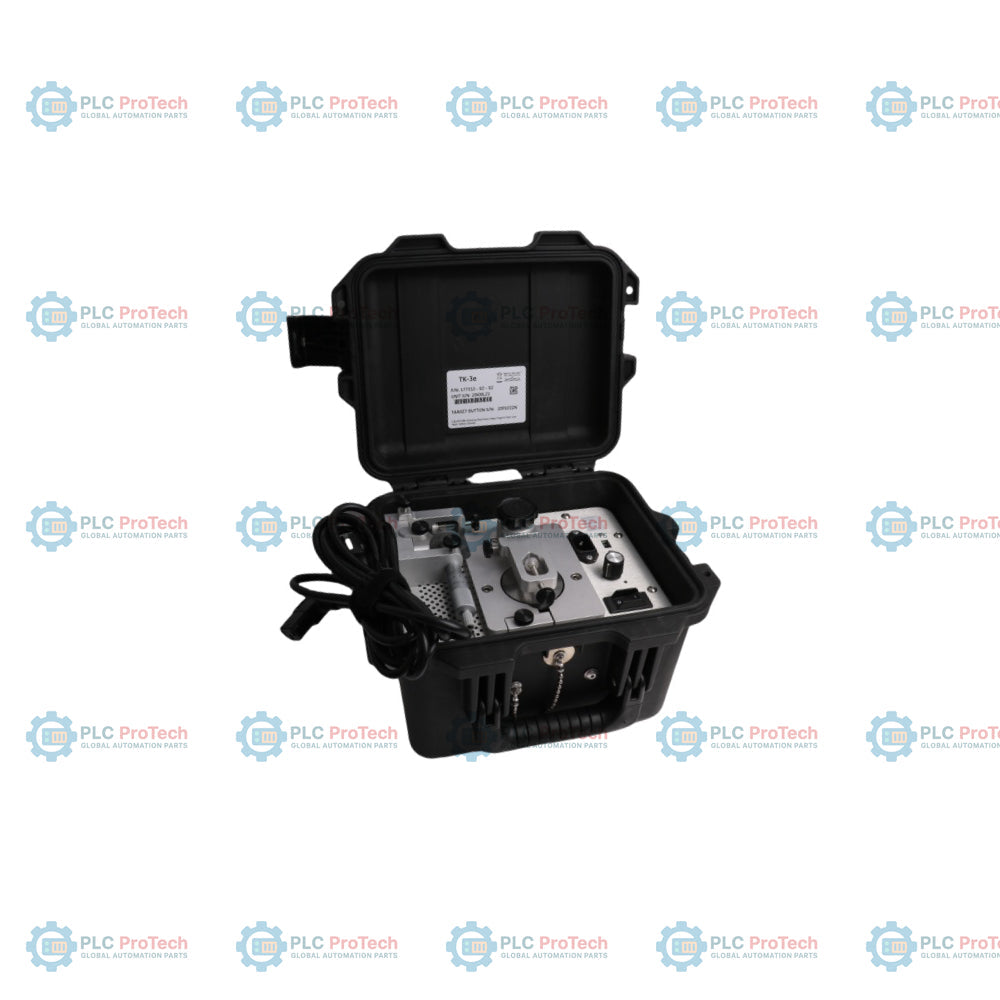

Bently Nevada 177313-02-02-00 ซึ่งกำหนดเป็นรุ่น 177313-02-02-00 TK-3e เช่นกัน คือชุดทดสอบระบบพร็อกซิมิตีที่ขับเคลื่อนด้วยไฟฟ้า ออกแบบมาเพื่อจำลองการสั่นสะเทือนแบบไดนามิกของเพลาและตำแหน่งแบบสถิตสำหรับตรวจสอบระบบตรวจวัดในอุตสาหกรรม เครื่องมือวัดความเที่ยงตรงนี้ใช้สอบเทียบเครื่องมือตรวจสอบการปกป้องเครื่องจักรของ Bently Nevada และตรวจสอบความสมบูรณ์ในการทำงานของวงจรทรานสดิวเซอร์พร็อกซิมิตีทั้งหมดก่อนเริ่มใช้งานหรือระหว่างการหยุดซ่อมบำรุงตามกำหนด TK-3e ถูกใช้อย่างแพร่หลายในโรงกลั่นปิโตรเคมี โรงไฟฟ้าพลังความร้อน และสถานประกอบการระบบขับเคลื่อนทางทะเล โดยให้ค่าอ้างอิงทางกายภาพที่แม่นยำเพื่อยืนยันความเป็นเชิงเส้นของทรานสดิวเซอร์และความถูกต้องของค่าที่แสดงบนเครื่องตรวจสอบ ด้วยการช่วยตรวจสอบเซนเซอร์การสั่นสะเทือนที่สำคัญอย่างเป็นระบบ ระบบนี้จึงช่วยลดความเสี่ยงจากความเสียหายร้ายแรงของเครื่องจักรหมุนและการหยุดเดินระบบของโรงงานโดยไม่คาดคิดซึ่งมีค่าใช้จ่ายสูง

รายละเอียดรหัสต่อท้าย

รหัสชิ้นส่วน 177313-02-02-00 ระบุรูปแบบฮาร์ดแวร์ การกำหนดค่าระบบจ่ายไฟ และการปฏิบัติตามข้อกำหนดตามภูมิภาคสำหรับมาตรฐานการสอบเทียบแบบพกพาอย่างแม่นยำ:

• ตัวเลือกหน่วยสเกล (02): ติดตั้งสเกลการวัดแบบเมตริกบนไมโครมิเตอร์สปินเดิล (สอบเทียบตั้งแต่ 0 ถึง 25.4 mm)
• ตัวเลือกประเภทสายไฟ (02): ติดตั้งสายไฟมาตรฐานยุโรปที่เข้ากันได้กับระบบไฟฟ้าในภูมิภาค
• ตัวเลือกการรับรองจากหน่วยงาน (00): ตัวเลือกมาตรฐานที่ไม่มีใบรับรองพื้นที่อันตรายหรือการรับรองจากหน่วยงานเฉพาะแนบมาด้วย

พารามิเตอร์ทางกลและไฟฟ้า

คำถามที่พบบ่อยด้านวิศวกรรม

ถาม: แท่นยึดโพรบอเนกประสงค์สามารถรองรับโพรบขนาด 8 mm และ 11 mm พร้อมกันได้หรือไม่?

ตอบ: แท่นยึดโพรบอเนกประสงค์ทั้งบนไมโครมิเตอร์สปินเดิลและชุดแขนสวิงสามารถปรับเพื่อยึดโพรบทีละหนึ่งตัวที่มีเส้นผ่านศูนย์กลางตั้งแต่ 5 mm ถึง 19 mm โดยรองรับโพรบได้ครั้งละหนึ่งตัวระหว่างขั้นตอนการสอบเทียบ เพื่อให้โพรบอยู่ร่วมศูนย์กับปุ่มเป้าหมายหรือแผ่นส่าย

ถาม: เหตุใดจึงระบุวัสดุของแผ่นส่ายเป็นเหล็กกล้าเจือ AISI 4140?

ตอบ: โพรบพร็อกซิมิตีของ Bently Nevada ใช้เทคโนโลยีกระแสไหลวน ซึ่งไวต่อองค์ประกอบทางเคมีและคุณสมบัติทางแม่เหล็กของวัสดุเป้าหมาย เหล็กกล้าเจือ AISI 4140 มีคุณสมบัติทางไฟฟ้าตรงกับเพลาเครื่องจักรอุตสาหกรรมมาตรฐาน จึงทำให้เป้าหมายมีพฤติกรรมเหมือนกับชิ้นส่วนจริงในโรงงาน

ถาม: จำเป็นต้องใช้ออสซิลโลสโคปภายนอกเพื่อตรวจสอบเอาต์พุตการสั่นสะเทือนแบบไดนามิกของชุดทดสอบหรือไม่?

ตอบ: ไม่จำเป็น โดยใช้สเกลแฟกเตอร์สัมบูรณ์ของโพรบพร็อกซิมิตีที่อยู่ระหว่างการทดสอบร่วมกับการอ่านแรงดันไฟฟ้า DC ด้วยมัลติมิเตอร์ดิจิทัล ผู้ปฏิบัติงานสามารถปรับแอมพลิจูดการสั่นสะเทือนทางกลได้อย่างแม่นยำ

แนวทางการใช้งานภาคสนามและความปลอดภัย

• การสอบเทียบความเป็นเชิงเส้นแบบสถิต (แรงดันช่องว่าง): ตรวจสอบการสอบเทียบทรานสดิวเซอร์พร็อกซิมิตีโดยยึดโพรบเข้ากับแท่นยึดอเนกประสงค์ของไมโครมิเตอร์สปินเดิล เลื่อนเป้าหมายเข้าหาปลายโพรบจนสัมผัสกัน จากนั้นตั้งไมโครมิเตอร์เป็นศูนย์ เลื่อนโพรบออกด้วยระยะเพิ่มทีละค่าที่แม่นยำในหน่วยเมตริก (เช่น ขั้นละ 0.25 mm) และบันทึกแรงดันเอาต์พุตจาก Proximitor Sensor ในแต่ละช่วงด้วยโวลต์มิเตอร์ดิจิทัล เพื่อนำไปพล็อตความเป็นเชิงเส้นของระบบตลอดช่วงเชิงเส้น 10.0 VDC
• การจำลองการสั่นสะเทือนแบบไดนามิก: เมื่อต้องการใช้แผ่นส่ายที่ขับเคลื่อนด้วยไฟฟ้าเพื่อสอบเทียบเครื่องตรวจสอบการสั่นสะเทือน ให้จัดตำแหน่งโพรบเหนือแผ่นส่ายผ่านชุดแขนสวิง ปรับปุ่มควบคุมความเร็วแบบปรับได้เพื่อเพิ่มความเร็วรอบมอเตอร์ภายในช่วง 0 ถึง 5000 cpm ให้ตรงกับความเร็วเดินเครื่องทั่วไปของเครื่องจักร ตรวจสอบจุดทริปของสัญญาณเตือนและสัญญาณเตือนอันตรายของเครื่องตรวจสอบเทียบกับการเคลื่อนที่ทางกลจริง
• การปกป้องพื้นผิวสัมผัสเป้าหมาย: ตรวจสอบให้แน่ใจว่าพื้นผิวของปุ่มเป้าหมายและแผ่นส่ายสะอาด ปราศจากคราบน้ำมัน และไม่มีรอยเสียหายก่อนเริ่มรอบการสอบเทียบทุกครั้ง รอยขีดข่วนหรือความเสียหายทางกลบนพื้นผิวเป้าหมายเหล็กกล้า AISI 4140 จะทำให้เกิดข้อผิดพลาดจาก electrical runout ซึ่งทำให้ค่าที่เซนเซอร์อ่านได้คลาดเคลื่อน
• การกำหนดค่าแหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าขาเข้าตรงตามข้อมูลจำเพาะของสายไฟมาตรฐานยุโรป (190-250 Vac) การเชื่อมต่ออุปกรณ์เข้ากับระบบไฟฟ้าที่ไม่เข้ากันจะทำให้วงจรควบคุมความเร็วของมอเตอร์ไฟฟ้าภายในเสียหาย และทำให้ความสมบูรณ์ของวงจรทดสอบลดลง
