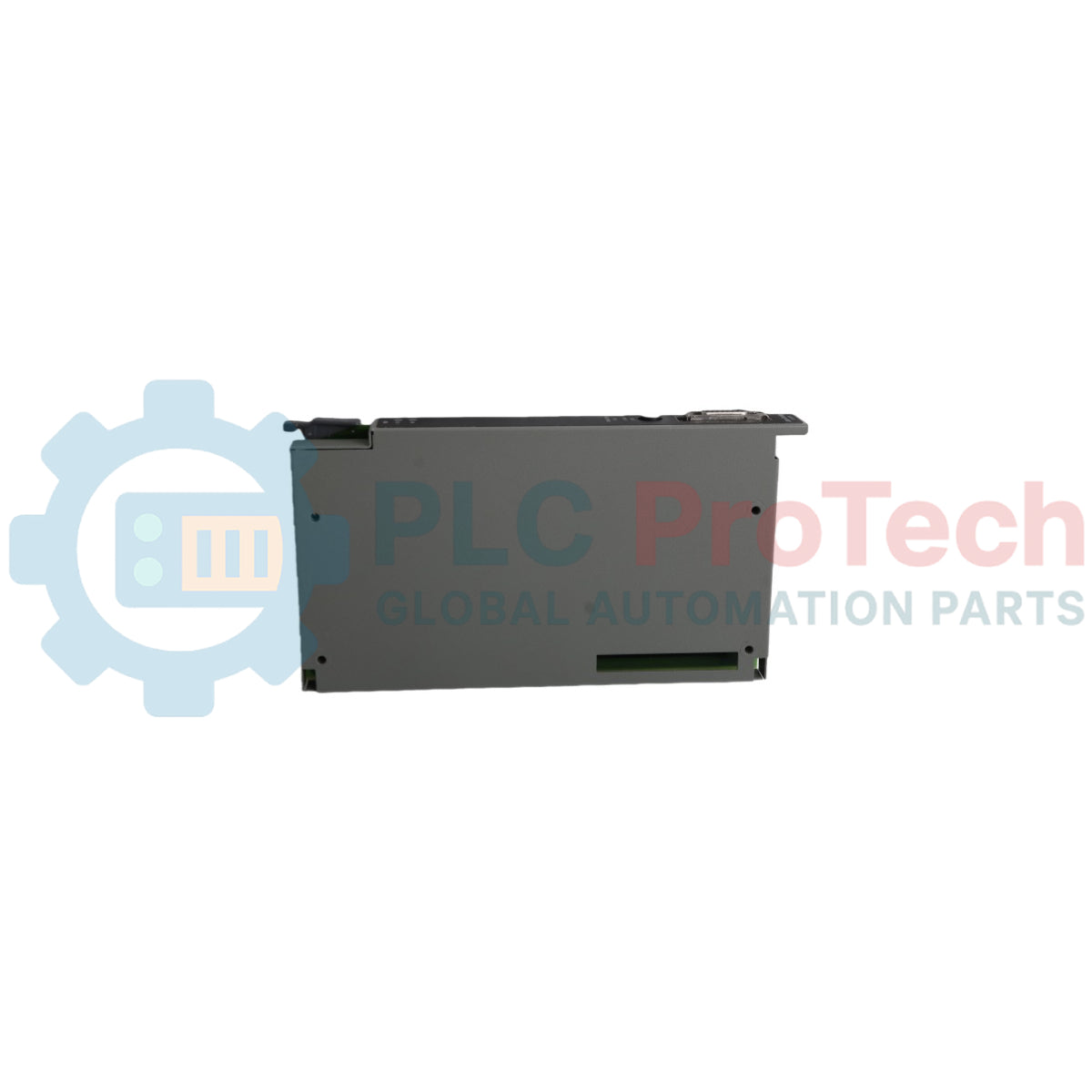

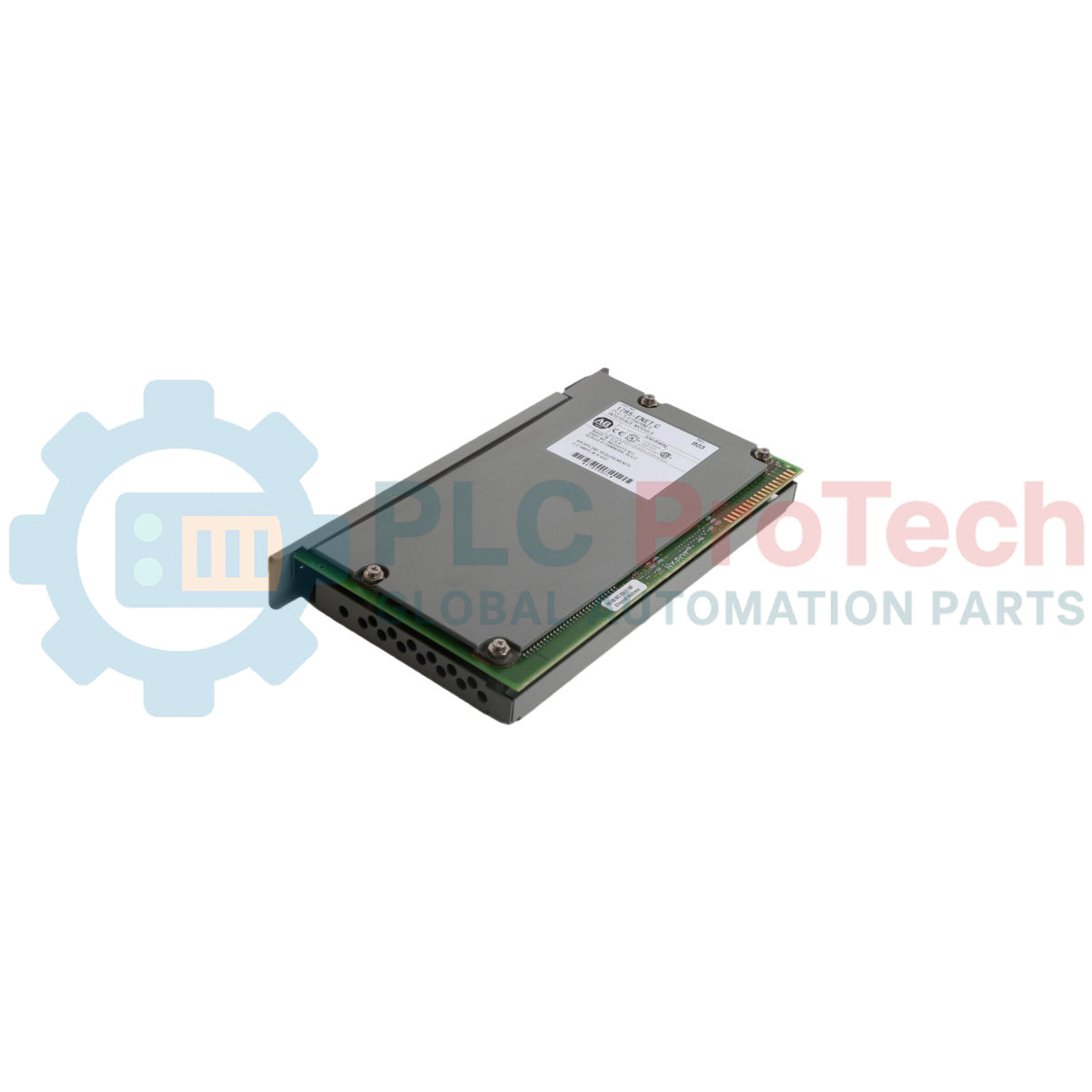

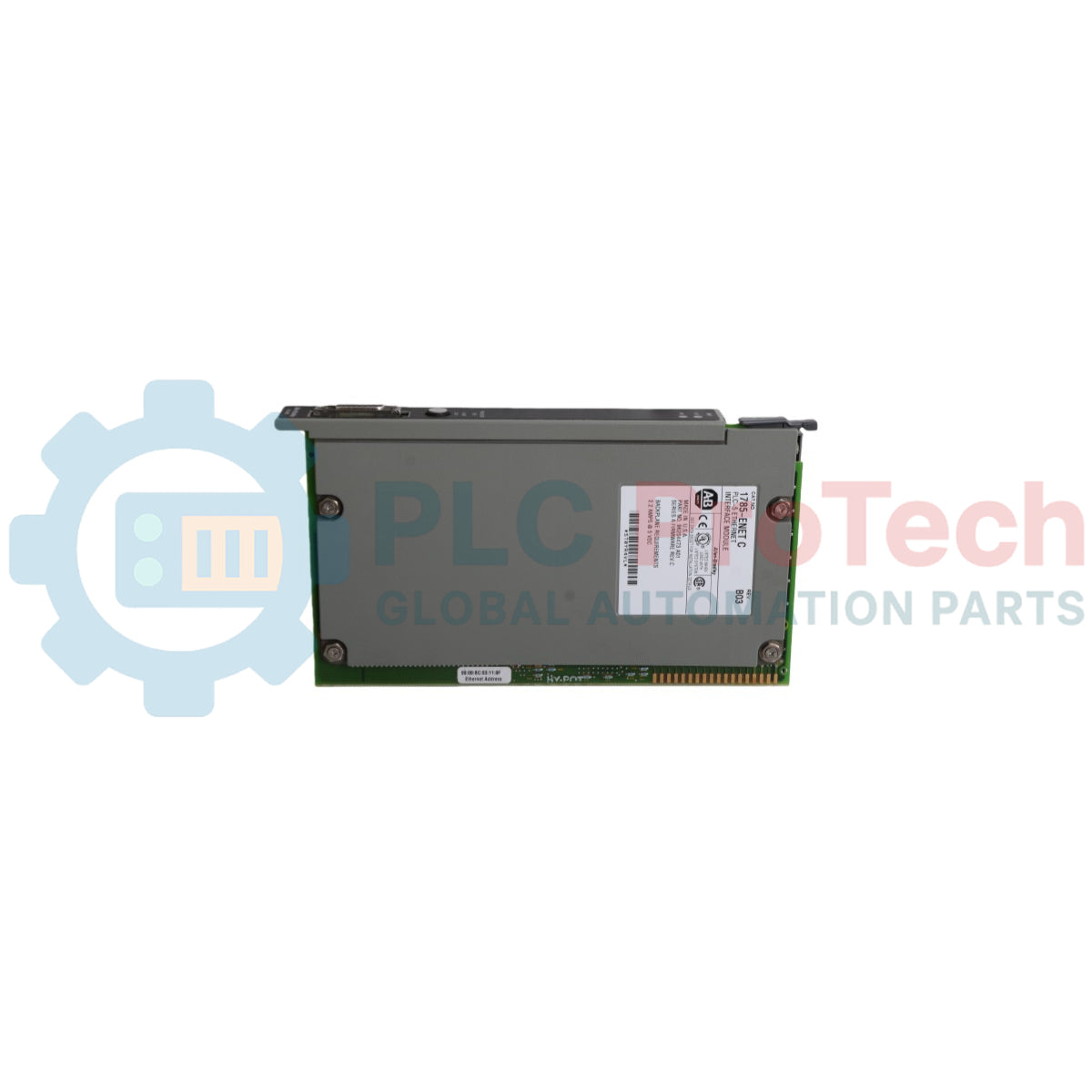

1785-ENET/C Allen-Bradley PLC-5 โมดูลอินเทอร์เฟซอีเทอร์เน็ต

ภาพรวมผลิตภัณฑ์และวิวัฒนาการด้านการเชื่อมต่อ

1785-ENET/C (1785ENET/C) เป็นอินเทอร์เฟซการสื่อสารประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับคอนโทรลเลอร์ซีรีส์ PLC-5 ทำหน้าที่เป็นสะพานสำคัญระหว่างแบ็กเพลน PLC-5 รุ่นเก่ากับเครือข่าย EtherNet/IP สมัยใหม่ คำระบุ "Series C" หมายถึงฮาร์ดแวร์รุ่นปรับปรุงที่มีความก้าวหน้าและเสถียรภาพสูงสุด มอบประสิทธิภาพการประมวลผลแพ็กเก็ตและความน่าเชื่อถือที่เหนือกว่า การเพิ่ม 1785-ENET/C ให้กับระบบ PLC-5 ช่วยให้โรงงานอุตสาหกรรมผสานสถาปัตยกรรมควบคุมเดิมเข้ากับระบบ SCADA, MES และ ERP สมัยใหม่ได้ โดยไม่ต้องเสียค่าใช้จ่ายสูงในการย้ายโปรเซสเซอร์ทั้งระบบ โมดูลนี้รองรับการโปรแกรมจากระยะไกล การเก็บข้อมูล และการอินเตอร์ล็อกระหว่างคอนโทรลเลอร์ผ่านโครงสร้างพื้นฐานอีเทอร์เน็ตอุตสาหกรรมมาตรฐาน

สถาปัตยกรรมฮาร์ดแวร์และตรรกะเครือข่าย

1785-ENET/C เป็นโมดูลรูปแบบ "ไซด์คาร์" ที่ติดตั้งเข้ากับด้านซ้ายของโปรเซสเซอร์ PLC-5 โดยไม่ใช้ช่อง I/O มาตรฐาน จึงช่วยรักษาพื้นที่แชสซีไว้สำหรับ I/O ภาคสนาม

• พอร์ตการสื่อสาร: มีพอร์ต 10Base-T (RJ45) จำนวนหนึ่งพอร์ตสำหรับสายอีเทอร์เน็ตแบบคู่บิดเกลียวมาตรฐาน และพอร์ต AUI (15 พิน) จำนวนหนึ่งพอร์ตสำหรับการเชื่อมต่อกับทรานซีฟเวอร์รุ่นเก่า

• การรองรับโปรโตคอล: ใช้ CSP (Client/Server Protocol) และ EtherNet/IP เป็นหลักสำหรับการส่งข้อความ รองรับทั้งการส่งข้อความแบบเพียร์ทูเพียร์ (คำสั่ง MSG) และการโปรแกรมจากระยะไกลผ่าน RSLinx

• ความสามารถในการรับส่งข้อมูล: ปรับให้เหมาะสำหรับ "การส่งข้อความ" มากกว่า "การควบคุม I/O" เหมาะอย่างยิ่งสำหรับการอัปโหลด/ดาวน์โหลดโปรแกรมและแลกเปลี่ยนแพ็กเก็ตข้อมูลกับ PLC หรือ HMI อื่น ๆ

• ความเข้ากันได้: ใช้งานได้กับโปรเซสเซอร์ PLC-5/20, 5/40 และ 5/80 ส่วนใหญ่ โดยโปรเซสเซอร์ต้องมีคอนเน็กเตอร์อินเทอร์เฟซไซด์คาร์ที่เหมาะสม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

เหตุใดโมดูลจึงรองรับเพียง 10 Mbps แทนที่จะเป็น 100 Mbps?

1785-ENET/C ได้รับการออกแบบในช่วงรุ่งเรืองของยุค PLC-5 ซึ่ง 10Base-T เป็นมาตรฐานอุตสาหกรรม แม้จะช้ากว่าโมดูลสมัยใหม่ แต่ความเร็ว 10 Mbps ก็เพียงพอสำหรับขนาดตารางข้อมูลที่พบในโปรเซสเซอร์ PLC-5 (โดยทั่วไปอยู่ที่ 32K ถึง 100K เวิร์ด)

ฉันจะตั้งค่าที่อยู่ IP ให้โมดูลนี้ได้อย่างไร?

โดยทั่วไปจะกำหนดที่อยู่ IP โดยใช้ BOOTP/DHCP Utility จาก Rockwell Automation เมื่อระบบตรวจพบที่อยู่ MAC และกำหนด IP แล้ว คุณต้อง "Disable BOOTP" ในการกำหนดค่าเพื่อทำให้ที่อยู่นั้นเป็นแบบถาวร (สแตติก)

ฉันสามารถใช้โมดูลนี้สำหรับการควบคุม I/O ความเร็วสูงได้หรือไม่?

ไม่ได้ 1785-ENET/C ได้รับการออกแบบมาสำหรับ การส่งข้อความและการโปรแกรม สำหรับการควบคุม I/O ผ่านอีเทอร์เน็ต (EtherNet/IP I/O) โดยทั่วไประบบ PLC-5 ต้องใช้ 1771-AENTR รุ่นใหม่กว่า หรือย้ายไปใช้แพลตฟอร์ม ControlLogix

แนวทางปฏิบัติด้านวิศวกรรมและการติดตั้ง

• การเชื่อมต่อเชิงกลแบบไซด์คาร์: ก่อนจ่ายไฟ ตรวจสอบให้แน่ใจว่าขาของคอนเน็กเตอร์ไซด์คาร์ตรงแนวกับโปรเซสเซอร์ PLC-5 อย่างสมบูรณ์ ยึดโมดูลเข้าด้วยกันโดยใช้สลักเลื่อนในตัว การฝืนเชื่อมต่ออาจทำให้ขางอและฮาร์ดแวร์เสียหายถาวร

• โทโพโลยีเครือข่าย: เนื่องจากโมดูลนี้เป็นแบบ 10 Mbps ฮาล์ฟดูเพล็กซ์ จึงไวต่อ "การชนกัน" ของข้อมูลในเครือข่ายเป็นอย่างมาก เพื่อประสิทธิภาพสูงสุด ให้เชื่อมต่อ 1785-ENET/C เข้ากับสวิตช์แบบจัดการได้ ซึ่งสามารถบังคับพอร์ตดังกล่าวให้ทำงานที่ 10MB/Half เพื่อหลีกเลี่ยงความไม่ตรงกันของการเจรจาอัตโนมัติ

• การวินิจฉัยด้วยไฟ LED แสดงสถานะ: * ไฟ ENET: สีเขียวติดค้างแสดงว่าลิงก์เครือข่ายใช้งานได้

• ไฟ PROC: สีเขียวติดค้างแสดงว่าโมดูลกำลังสื่อสารกับโปรเซสเซอร์ PLC-5

• ไฟ FLT: สีแดงแสดงถึงข้อผิดพลาดภายในฮาร์ดแวร์หรือที่อยู่ IP ซ้ำกัน

ข้อได้เปรียบด้านวิศวกรรม

1785-ENET/C ช่วย "ยืดอายุการใช้งาน" ให้กับระบบ PLC-5 หลายพันระบบที่ยังใช้งานอยู่ในปัจจุบัน ข้อได้เปรียบหลักคือ การเชื่อมต่อโดยไม่รบกวนการทำงาน วิศวกรสามารถติดตั้งโมดูลนี้เพื่อดึงข้อมูลการผลิตแบบเรียลไทม์สำหรับโครงการ "โรงงานอัจฉริยะ" โดยไม่ต้องเปลี่ยนแปลงตรรกะหลักของเครื่องจักร นอกจากนี้ ฮาร์ดแวร์ Series C ยังมีเฟิร์มแวร์ที่ปรับปรุงให้รองรับทราฟฟิกเครือข่ายสมัยใหม่ได้อย่างมีประสิทธิภาพมากกว่ารุ่น Series A หรือ B รุ่นเก่า จึงมอบการเชื่อมต่อที่เสถียรยิ่งขึ้นสำหรับการแก้ไขปัญหาจากระยะไกลและการรายงานระดับองค์กร
