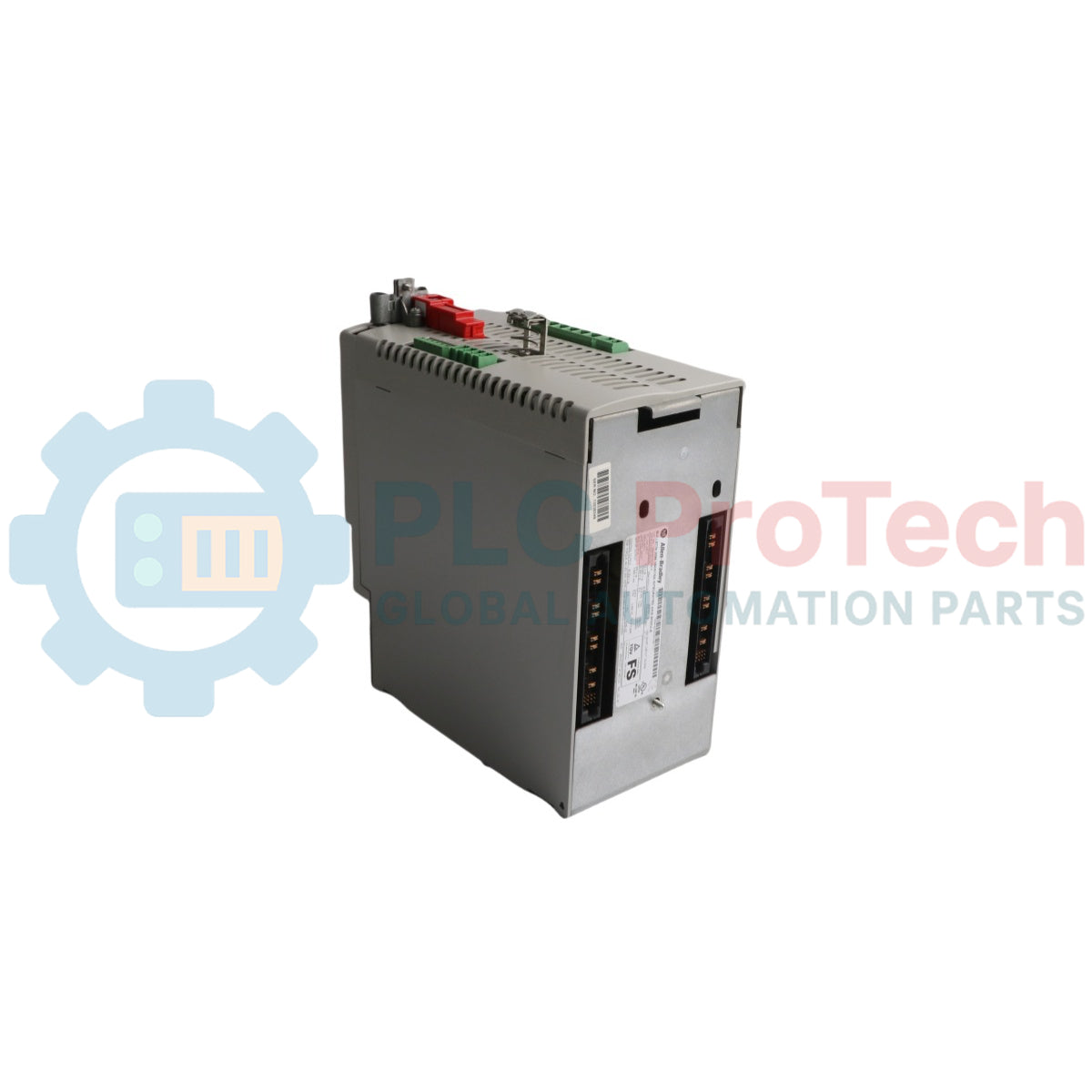

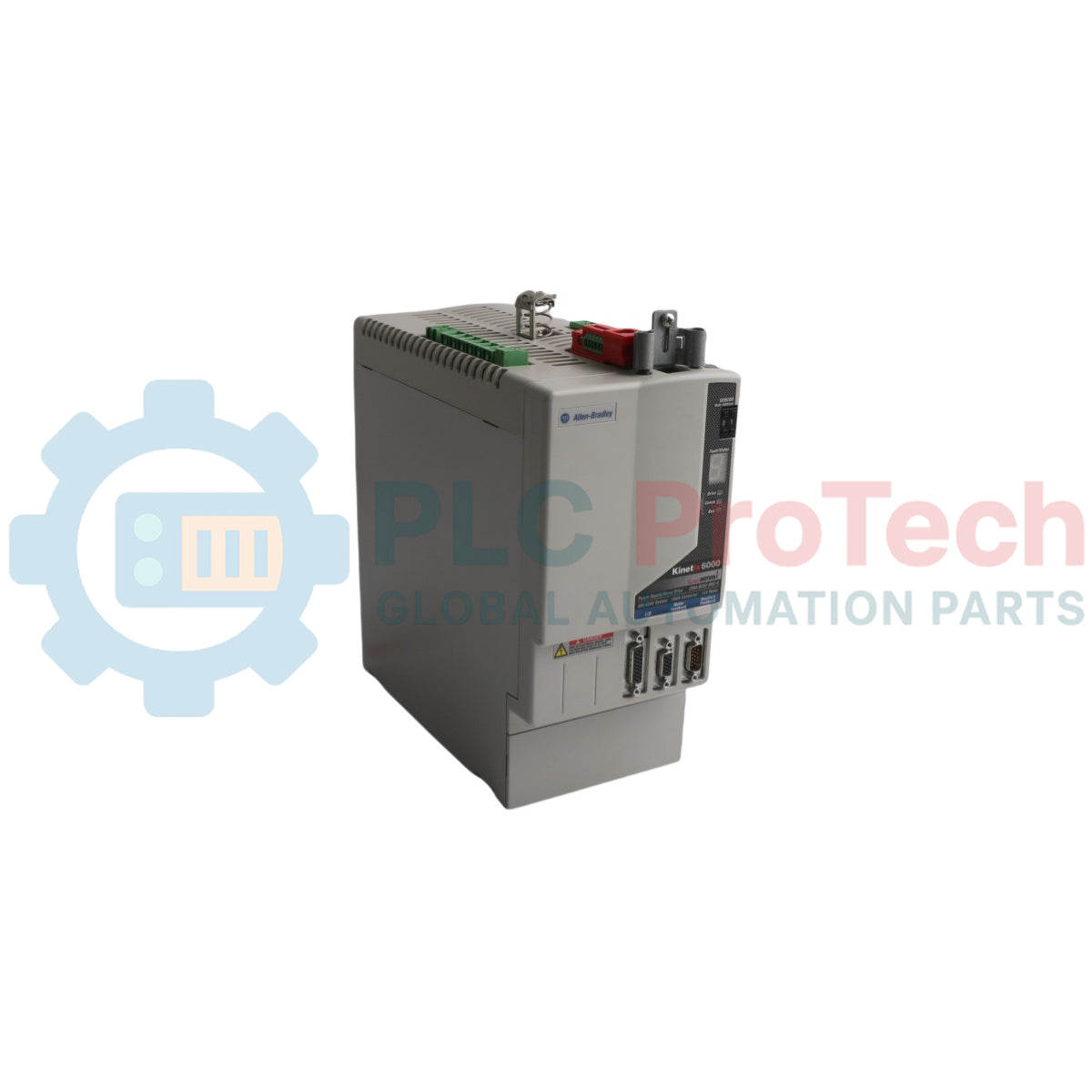

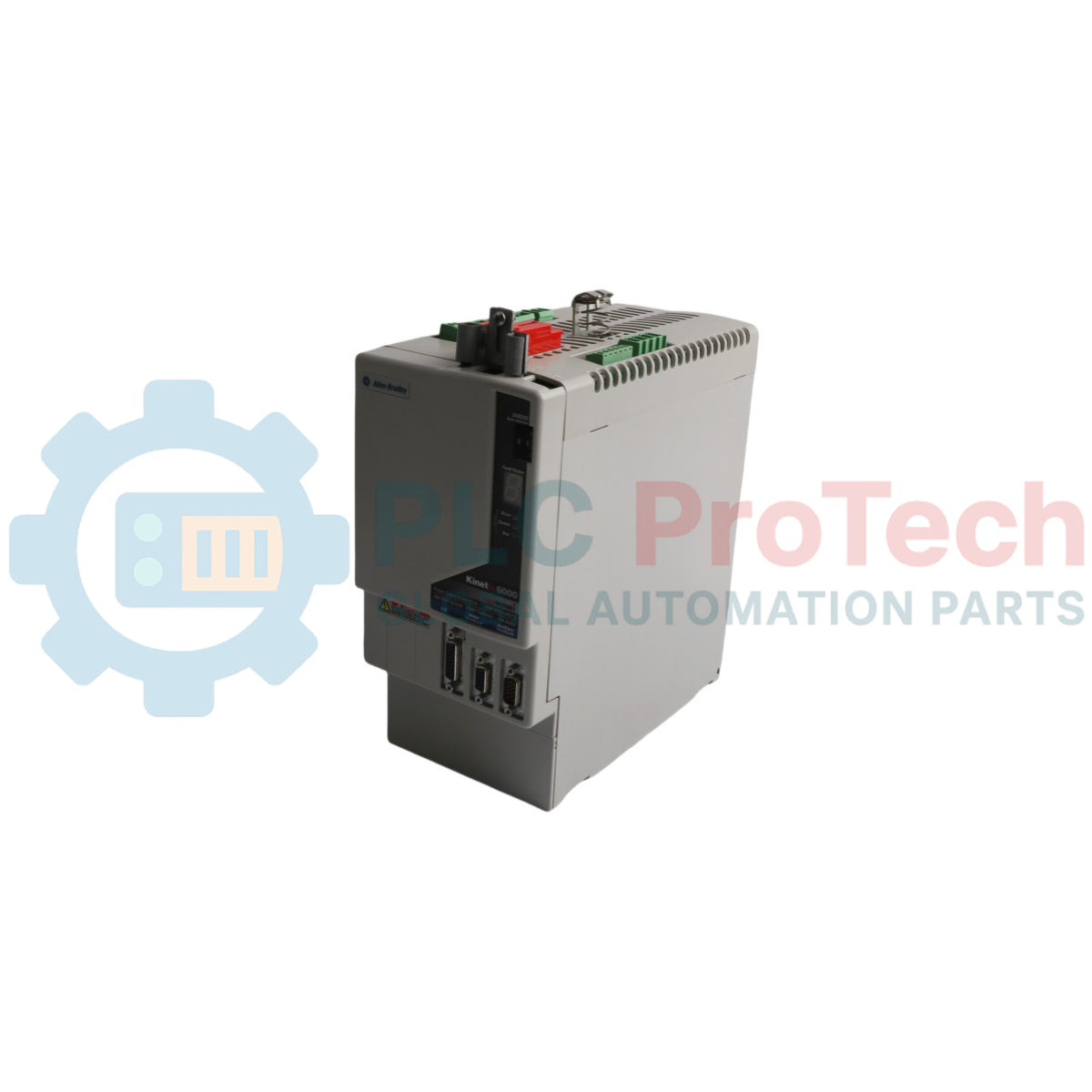

2094-BC02-M02-S (2094BC02M02S) เป็น โมดูลแกนรวม (Integrated Axis Module หรือ IAM) เฉพาะทางจากตระกูลเซอร์โวไดรฟ์หลายแกน Allen-Bradley Kinetix 6000 โมดูลนี้ทำหน้าที่เป็นหน่วยพื้นฐานของระบบควบคุมการเคลื่อนไหว โดยรวมแหล่งจ่ายไฟประสิทธิภาพสูง (คอนเวอร์เตอร์) และเซอร์โวไดรฟ์ประสิทธิภาพสูง (อินเวอร์เตอร์) ไว้ในฮาร์ดแวร์ชุดเดียว ส่วนต่อท้าย “S” ระบุว่าโมดูลนี้ติดตั้งฟังก์ชัน Safe Torque Off (STO) จึงเป็นองค์ประกอบสำคัญสำหรับเครื่องจักรที่มีระบบความปลอดภัยแบบผสานรวม ออกแบบมาสำหรับการใช้งานที่ต้องการสมรรถนะสูง เช่น การประกอบชิ้นส่วนยานยนต์ การบรรจุขวดความเร็วสูง และการบรรจุหีบห่อขั้นที่สองด้วยหุ่นยนต์ โดย 2094-BC02-M02-S ให้ความแม่นยำด้านแรงบิดสูงและการตอบสนองแบบกำหนดเวลาได้ตามที่จำเป็นสำหรับการเคลื่อนไหวหลายแกนที่ซับซ้อนและทำงานประสานกัน
แตกต่างจากโมดูลแกนขยายทั่วไป 2094-BC02-M02-S ทำหน้าที่เป็น “มาสเตอร์” ของรางจ่ายไฟ โดยแปลงไฟ AC สามเฟสขาเข้าเป็นบัส DC ร่วม ซึ่งจ่ายไฟให้กับโมดูลที่อยู่ติดกันทั้งหมดบนราง
แหล่งจ่ายไฟในตัว: มีความสามารถของคอนเวอร์เตอร์ 15 kW จ่ายบัส DC ที่มีเสถียรภาพให้กับแกนได้สูงสุด 8 แกนบนรางจ่ายไฟเดียว
รองรับสองแกน: รหัส “M02” ระบุว่า IAM นี้มีอินเวอร์เตอร์ภายในที่สามารถขับเซอร์โวมอเตอร์อิสระสองตัว (แกน 1 และแกน 2) จากช่องโมดูลเดียว
Safe Torque Off (STO): วงจรความปลอดภัยในตัวช่วยให้ไดรฟ์ตัดกำลังไฟที่จ่ายไปยังมอเตอร์ได้โดยไม่ต้องตัดแหล่งจ่ายไฟหลัก และสามารถบรรลุระดับความปลอดภัย SIL 3 / PLe เมื่อผสานรวมเข้ากับวงจรควบคุมความปลอดภัย
อินเทอร์เฟซ SERCOS: ใช้อินเทอร์เฟซ SERCOS แบบไฟเบอร์ออปติกความเร็วสูง เพื่อการสื่อสารที่ทนต่อสัญญาณรบกวนและกำหนดเวลาได้กับตัวควบคุมการเคลื่อนไหว ControlLogix และ GuardLogix
| ข้อมูลจำเพาะ | รายละเอียด |
| รุ่น | 2094-BC02-M02-S |
| ผู้ผลิต | Allen-Bradley / Rockwell Automation |
| ซีรีส์ | Kinetix 6000 |
| แรงดันไฟฟ้าขาเข้า | 460 VAC (3 เฟส) |
| ความสามารถของคอนเวอร์เตอร์ | 15 kW |
| กระแสอินเวอร์เตอร์ (ต่อเนื่อง) | 9.1 A (ต่อแกน) |
| กระแสอินเวอร์เตอร์ (สูงสุด) | 22.8 A (ต่อแกน) |
| ฟังก์ชันความปลอดภัย | Safe Torque Off (STO) |
| การสื่อสาร | SERCOS (ไฟเบอร์ออปติก) |
| อุณหภูมิการทำงาน | 0 ถึง 50 องศาเซลเซียส |
| น้ำหนักจัดส่ง | 6.5 kg |
การกำหนดค่าแบบสองแกน “M02” มีข้อดีเฉพาะอย่างไร?
2094-BC02-M02-S ช่วยเพิ่มความหนาแน่นของแกนในตู้ควบคุมได้เกือบสองเท่า การควบคุมมอเตอร์สองตัวจากโมดูลเดียวช่วยลดพื้นที่ติดตั้งบนรางจ่ายไฟ 2094-PRS และลดจำนวนฮาร์ดแวร์ทั้งหมดที่จำเป็นสำหรับระบบที่มีแกนจำนวนมาก
โมดูลนี้จำเป็นต้องใช้ชันต์ภายนอกแยกต่างหากหรือไม่?
IAM มีตัวต้านทานชันต์ภายในสำหรับสลายพลังงานรีเจนเนอเรทีฟ อย่างไรก็ตาม สำหรับการใช้งานที่มีความเฉื่อยสูงหรือมีรอบการลดความเร็วอย่างรวดเร็ว อาจจำเป็นต้องใช้ 2094-BSP2 ภายนอกหรือโมดูลชันต์ที่คล้ายกัน เพื่อป้องกันความผิดพลาดจากแรงดันบัส DC สูงเกินไป
การรีเซ็ต “Safe Torque Off” ดำเนินการอย่างไร?
ฟังก์ชัน STO ต้องใช้สัญญาณ 24 VDC แบบสองช่องสัญญาณไปยังขั้วต่อความปลอดภัย หากระบบความปลอดภัยถูกทริกเกอร์ โมดูลจะตัดกำลังไฟจากชุดเอาต์พุตมอเตอร์ เมื่อวงจรความปลอดภัยกลับสู่สถานะปกติแล้ว สามารถเปิดใช้งานไดรฟ์อีกครั้งผ่านซอฟต์แวร์ของตัวควบคุมการเคลื่อนไหวได้โดยไม่ต้องปิด-เปิดแหล่งจ่ายไฟใหม่ทั้งหมด
การจัดแนวรางจ่ายไฟ: เมื่อติดตั้งโมดูล ตรวจสอบให้แน่ใจว่าขั้วต่อของ 2094-PRS อยู่ในแนวตรงอย่างสมบูรณ์ ขันสกรูยึดด้วยแรงบิด 2.26 Nm (20 lb-in) การสัมผัสที่ไม่ดีบริเวณขั้วบัส DC อาจทำให้เกิดความร้อนเฉพาะจุดและข้อผิดพลาด “แรงดันบัสต่ำเกินไป”
การบำรุงรักษาไฟเบอร์ออปติก: อินเทอร์เฟซ SERCOS ใช้สายไฟเบอร์ออปติกที่มีความไวสูง ตรวจสอบให้มีรัศมีการดัดขั้นต่ำ 25 mm และตรวจสอบให้แน่ใจว่าหน้าสัมผัสของขั้วต่อทั้งหมดสะอาด ฝุ่นบนพอร์ตออปติกเป็นสาเหตุสำคัญของข้อผิดพลาด “Ring Break” หรือ “Communication Lost”
การต่อลงดินและการเชื่อมศักย์: ใช้สายรัดต่อลงดินสำหรับงานหนักจากสตัดกราวด์ของ IAM ไปยังแผงย่อย เนื่องจากโมดูลนี้จัดการการแปลง AC เป็น DC ให้กับทั้งราง การต่อลงดินอย่างถูกต้องจึงมีความสำคัญต่อการกรองสัญญาณรบกวนแบบโหมดร่วมที่อาจส่งผลต่อสัญญาณเอ็นโคเดอร์ที่มีความไวสูง
2094-BC02-M02-S โดดเด่นด้วย สถาปัตยกรรมการแบ่งปันพลังงาน การสร้างบัส DC ร่วมช่วยให้แกนที่กำลังเบรกส่งพลังงานกลับเข้าสู่ราง เพื่อให้แกนที่กำลังเร่งความเร็วสามารถนำไปใช้ได้ การ “แบ่งปันพลังงานรีเจนเนอเรทีฟ” นี้ช่วยลดการใช้ไฟฟ้าโดยรวมและลดการเกิดความร้อนภายในตู้ เมื่อทำงานร่วมกับ อินเทอร์เฟซ SERCOS แบบดิจิทัล 100% จึงมอบประสบการณ์แบบ “เสียบแล้วใช้งานได้ทันที” โดยพารามิเตอร์มอเตอร์จะถูกอัปโหลดจากเอ็นโคเดอร์ไปยังไดรฟ์โดยอัตโนมัติ ช่วยขจัดข้อผิดพลาดจากการปรับตั้งด้วยตนเองและลดเวลาในการเริ่มต้นระบบได้อย่างมาก
Global Express Shipping
Returns & Warranty
Manufacturer: Allen-Bradley
Product No.: Allen Bradley 2094-BC02-M02-S
Country of origin:สหรัฐอเมริกา
Product Type: ส่วนประกอบไดรฟ์ Kinetix 6000
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 5900g
Dimensions: 12.5 ซม. x 25 ซม. x 27.5 ซม.
Shipping port: Xiamen
Warranty: 12 months
2094-BC02-M02-S (2094BC02M02S) เป็น โมดูลแกนรวม (Integrated Axis Module หรือ IAM) เฉพาะทางจากตระกูลเซอร์โวไดรฟ์หลายแกน Allen-Bradley Kinetix 6000 โมดูลนี้ทำหน้าที่เป็นหน่วยพื้นฐานของระบบควบคุมการเคลื่อนไหว โดยรวมแหล่งจ่ายไฟประสิทธิภาพสูง (คอนเวอร์เตอร์) และเซอร์โวไดรฟ์ประสิทธิภาพสูง (อินเวอร์เตอร์) ไว้ในฮาร์ดแวร์ชุดเดียว ส่วนต่อท้าย “S” ระบุว่าโมดูลนี้ติดตั้งฟังก์ชัน Safe Torque Off (STO) จึงเป็นองค์ประกอบสำคัญสำหรับเครื่องจักรที่มีระบบความปลอดภัยแบบผสานรวม ออกแบบมาสำหรับการใช้งานที่ต้องการสมรรถนะสูง เช่น การประกอบชิ้นส่วนยานยนต์ การบรรจุขวดความเร็วสูง และการบรรจุหีบห่อขั้นที่สองด้วยหุ่นยนต์ โดย 2094-BC02-M02-S ให้ความแม่นยำด้านแรงบิดสูงและการตอบสนองแบบกำหนดเวลาได้ตามที่จำเป็นสำหรับการเคลื่อนไหวหลายแกนที่ซับซ้อนและทำงานประสานกัน
แตกต่างจากโมดูลแกนขยายทั่วไป 2094-BC02-M02-S ทำหน้าที่เป็น “มาสเตอร์” ของรางจ่ายไฟ โดยแปลงไฟ AC สามเฟสขาเข้าเป็นบัส DC ร่วม ซึ่งจ่ายไฟให้กับโมดูลที่อยู่ติดกันทั้งหมดบนราง
แหล่งจ่ายไฟในตัว: มีความสามารถของคอนเวอร์เตอร์ 15 kW จ่ายบัส DC ที่มีเสถียรภาพให้กับแกนได้สูงสุด 8 แกนบนรางจ่ายไฟเดียว
รองรับสองแกน: รหัส “M02” ระบุว่า IAM นี้มีอินเวอร์เตอร์ภายในที่สามารถขับเซอร์โวมอเตอร์อิสระสองตัว (แกน 1 และแกน 2) จากช่องโมดูลเดียว
Safe Torque Off (STO): วงจรความปลอดภัยในตัวช่วยให้ไดรฟ์ตัดกำลังไฟที่จ่ายไปยังมอเตอร์ได้โดยไม่ต้องตัดแหล่งจ่ายไฟหลัก และสามารถบรรลุระดับความปลอดภัย SIL 3 / PLe เมื่อผสานรวมเข้ากับวงจรควบคุมความปลอดภัย
อินเทอร์เฟซ SERCOS: ใช้อินเทอร์เฟซ SERCOS แบบไฟเบอร์ออปติกความเร็วสูง เพื่อการสื่อสารที่ทนต่อสัญญาณรบกวนและกำหนดเวลาได้กับตัวควบคุมการเคลื่อนไหว ControlLogix และ GuardLogix
| ข้อมูลจำเพาะ | รายละเอียด |
| รุ่น | 2094-BC02-M02-S |
| ผู้ผลิต | Allen-Bradley / Rockwell Automation |
| ซีรีส์ | Kinetix 6000 |
| แรงดันไฟฟ้าขาเข้า | 460 VAC (3 เฟส) |
| ความสามารถของคอนเวอร์เตอร์ | 15 kW |
| กระแสอินเวอร์เตอร์ (ต่อเนื่อง) | 9.1 A (ต่อแกน) |
| กระแสอินเวอร์เตอร์ (สูงสุด) | 22.8 A (ต่อแกน) |
| ฟังก์ชันความปลอดภัย | Safe Torque Off (STO) |
| การสื่อสาร | SERCOS (ไฟเบอร์ออปติก) |
| อุณหภูมิการทำงาน | 0 ถึง 50 องศาเซลเซียส |
| น้ำหนักจัดส่ง | 6.5 kg |
การกำหนดค่าแบบสองแกน “M02” มีข้อดีเฉพาะอย่างไร?
2094-BC02-M02-S ช่วยเพิ่มความหนาแน่นของแกนในตู้ควบคุมได้เกือบสองเท่า การควบคุมมอเตอร์สองตัวจากโมดูลเดียวช่วยลดพื้นที่ติดตั้งบนรางจ่ายไฟ 2094-PRS และลดจำนวนฮาร์ดแวร์ทั้งหมดที่จำเป็นสำหรับระบบที่มีแกนจำนวนมาก
โมดูลนี้จำเป็นต้องใช้ชันต์ภายนอกแยกต่างหากหรือไม่?
IAM มีตัวต้านทานชันต์ภายในสำหรับสลายพลังงานรีเจนเนอเรทีฟ อย่างไรก็ตาม สำหรับการใช้งานที่มีความเฉื่อยสูงหรือมีรอบการลดความเร็วอย่างรวดเร็ว อาจจำเป็นต้องใช้ 2094-BSP2 ภายนอกหรือโมดูลชันต์ที่คล้ายกัน เพื่อป้องกันความผิดพลาดจากแรงดันบัส DC สูงเกินไป
การรีเซ็ต “Safe Torque Off” ดำเนินการอย่างไร?
ฟังก์ชัน STO ต้องใช้สัญญาณ 24 VDC แบบสองช่องสัญญาณไปยังขั้วต่อความปลอดภัย หากระบบความปลอดภัยถูกทริกเกอร์ โมดูลจะตัดกำลังไฟจากชุดเอาต์พุตมอเตอร์ เมื่อวงจรความปลอดภัยกลับสู่สถานะปกติแล้ว สามารถเปิดใช้งานไดรฟ์อีกครั้งผ่านซอฟต์แวร์ของตัวควบคุมการเคลื่อนไหวได้โดยไม่ต้องปิด-เปิดแหล่งจ่ายไฟใหม่ทั้งหมด
การจัดแนวรางจ่ายไฟ: เมื่อติดตั้งโมดูล ตรวจสอบให้แน่ใจว่าขั้วต่อของ 2094-PRS อยู่ในแนวตรงอย่างสมบูรณ์ ขันสกรูยึดด้วยแรงบิด 2.26 Nm (20 lb-in) การสัมผัสที่ไม่ดีบริเวณขั้วบัส DC อาจทำให้เกิดความร้อนเฉพาะจุดและข้อผิดพลาด “แรงดันบัสต่ำเกินไป”
การบำรุงรักษาไฟเบอร์ออปติก: อินเทอร์เฟซ SERCOS ใช้สายไฟเบอร์ออปติกที่มีความไวสูง ตรวจสอบให้มีรัศมีการดัดขั้นต่ำ 25 mm และตรวจสอบให้แน่ใจว่าหน้าสัมผัสของขั้วต่อทั้งหมดสะอาด ฝุ่นบนพอร์ตออปติกเป็นสาเหตุสำคัญของข้อผิดพลาด “Ring Break” หรือ “Communication Lost”
การต่อลงดินและการเชื่อมศักย์: ใช้สายรัดต่อลงดินสำหรับงานหนักจากสตัดกราวด์ของ IAM ไปยังแผงย่อย เนื่องจากโมดูลนี้จัดการการแปลง AC เป็น DC ให้กับทั้งราง การต่อลงดินอย่างถูกต้องจึงมีความสำคัญต่อการกรองสัญญาณรบกวนแบบโหมดร่วมที่อาจส่งผลต่อสัญญาณเอ็นโคเดอร์ที่มีความไวสูง
2094-BC02-M02-S โดดเด่นด้วย สถาปัตยกรรมการแบ่งปันพลังงาน การสร้างบัส DC ร่วมช่วยให้แกนที่กำลังเบรกส่งพลังงานกลับเข้าสู่ราง เพื่อให้แกนที่กำลังเร่งความเร็วสามารถนำไปใช้ได้ การ “แบ่งปันพลังงานรีเจนเนอเรทีฟ” นี้ช่วยลดการใช้ไฟฟ้าโดยรวมและลดการเกิดความร้อนภายในตู้ เมื่อทำงานร่วมกับ อินเทอร์เฟซ SERCOS แบบดิจิทัล 100% จึงมอบประสบการณ์แบบ “เสียบแล้วใช้งานได้ทันที” โดยพารามิเตอร์มอเตอร์จะถูกอัปโหลดจากเอ็นโคเดอร์ไปยังไดรฟ์โดยอัตโนมัติ ช่วยขจัดข้อผิดพลาดจากการปรับตั้งด้วยตนเองและลดเวลาในการเริ่มต้นระบบได้อย่างมาก
การจัดส่งด่วนทั่วโลก
การคืนสินค้าและการรับประกัน
คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)
สำหรับคุณสมบัติครบถ้วน ค่าธรรมเนียมการเติมสินค้าใหม่ และรายละเอียดการคืนสินค้าระหว่างประเทศ กรุณาดูที่เว็บไซต์อย่างเป็นทางการของเรา นโยบายการคืนเงินและการคืนสินค้า .
| Color pattern |
สีขาวอมเทา
|
| Country of origin |
สหรัฐอเมริกา
|
| Power source |
ใช้พลังงานไฟฟ้า
|
