2711R-T7T Allen-Bradley PanelView 800 เทอร์มินัลระบบสัมผัสแบบจอกว้าง

ภาพรวมผลิตภัณฑ์และการแสดงผลสำหรับผู้ปฏิบัติงาน

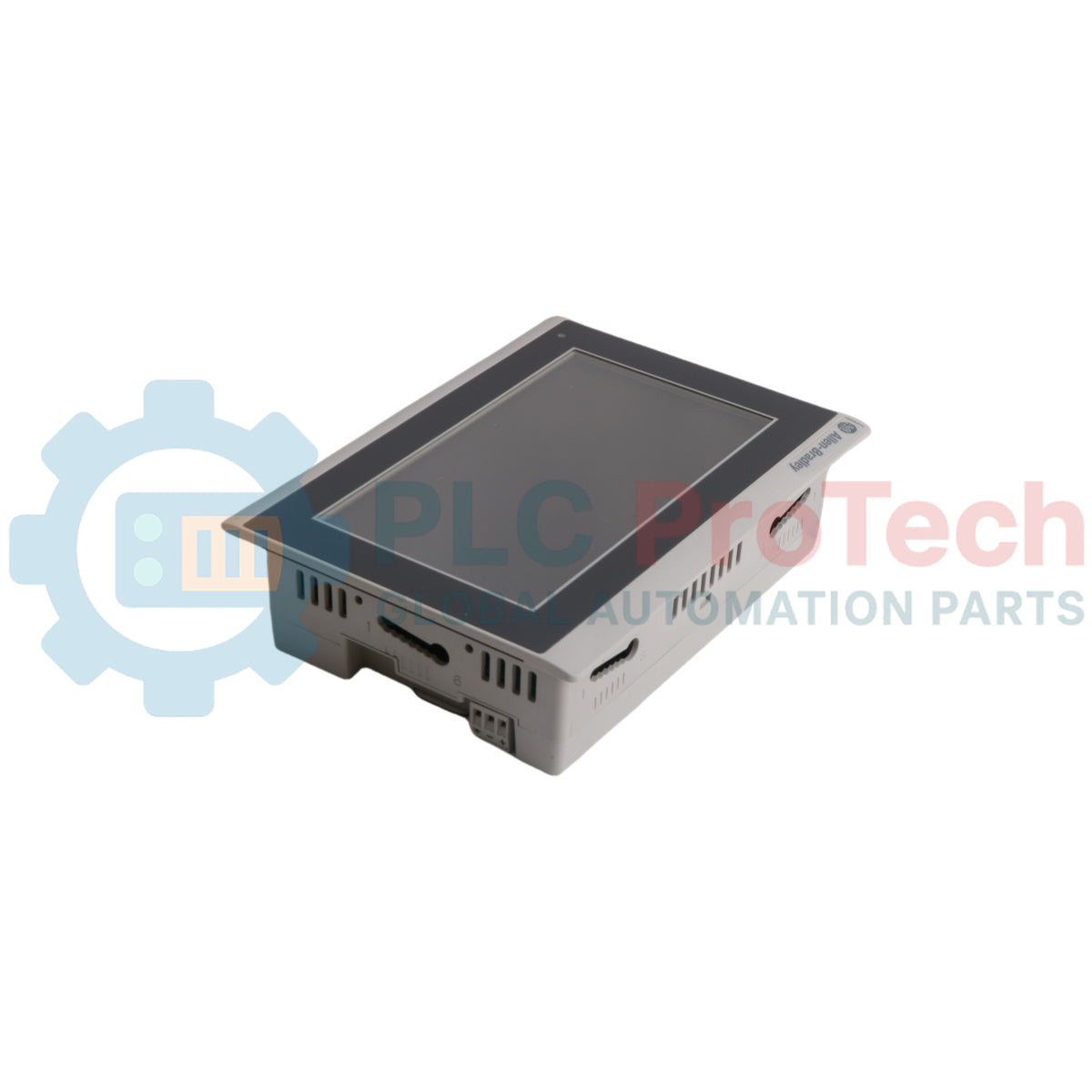

2711R-T7T (2711RT7T) เป็นอินเทอร์เฟซสำหรับผู้ปฏิบัติงานประสิทธิภาพสูงในตระกูล PanelView 800 ซึ่งออกแบบมาเพื่อมอบโซลูชันการแสดงผลระดับมืออาชีพและคุ้มค่าสำหรับเครื่องจักรแบบสแตนด์อโลนขนาดเล็กถึงกลาง ด้วยจอแสดงผล TFT แบบไวด์สกรีนขนาด 7 นิ้ว HMI รุ่นนี้ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับใช้งานร่วมกับคอนโทรลเลอร์ Allen-Bradley Micro800 และ MicroLogix 2711R-T7T ให้ความเร็วในการประมวลผลและหน่วยความจำที่เพิ่มขึ้นอย่างมากเมื่อเทียบกับรุ่นก่อนหน้า รองรับกราฟิกความละเอียดสูงและการจัดการสัญญาณเตือนที่ซับซ้อน การออกแบบที่ทนทานและตัวเลือกการสื่อสารที่หลากหลาย ได้แก่ Ethernet, RS-232 และ RS-485 ทำให้รุ่นนี้เป็นมาตรฐานอุตสาหกรรมสำหรับผู้ผลิตเครื่องจักร OEM ในงานบรรจุภัณฑ์ การจัดการวัสดุ และการควบคุมปั๊ม

สถาปัตยกรรมฮาร์ดแวร์และลอจิกแบบผสานรวม

2711R-T7T สร้างขึ้นบนสถาปัตยกรรมโปรเซสเซอร์ ARM ทำให้สลับหน้าจอได้รวดเร็วและตอบสนองต่อการสัมผัสได้ดี โดยทำงานบนสภาพแวดล้อมที่ใช้ Windows CE ซึ่งปรับให้เหมาะกับความน่าเชื่อถือในงานอุตสาหกรรม

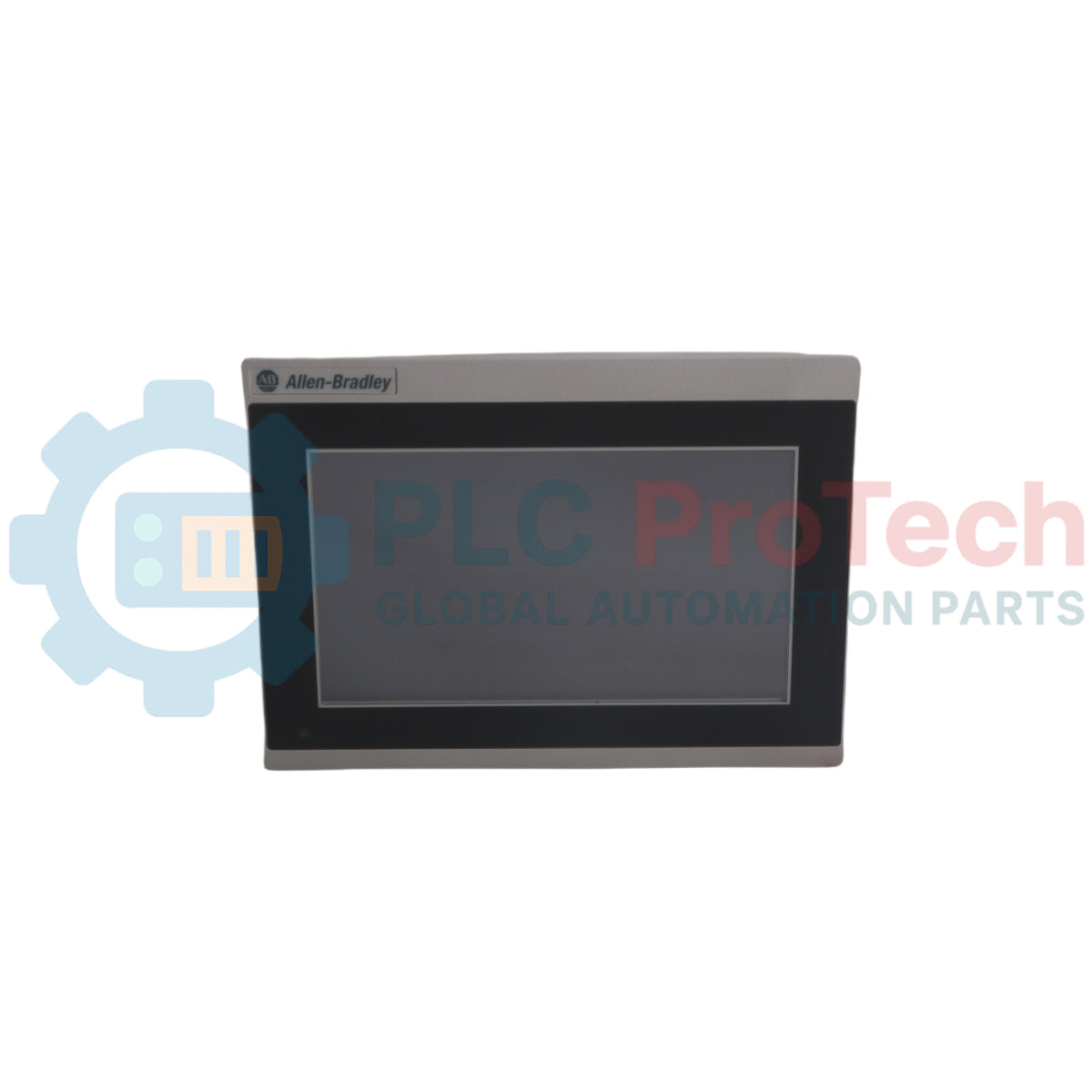

• จอแสดงผลแบบไวด์สกรีน: จอขนาด 7 นิ้ว ความละเอียด 800 x 480 WVGA และแสดงผลได้ 65K สี ให้ภาพกระบวนการจำลองและวัตถุกราฟแนวโน้มที่ชัดเจนและคมละเอียด

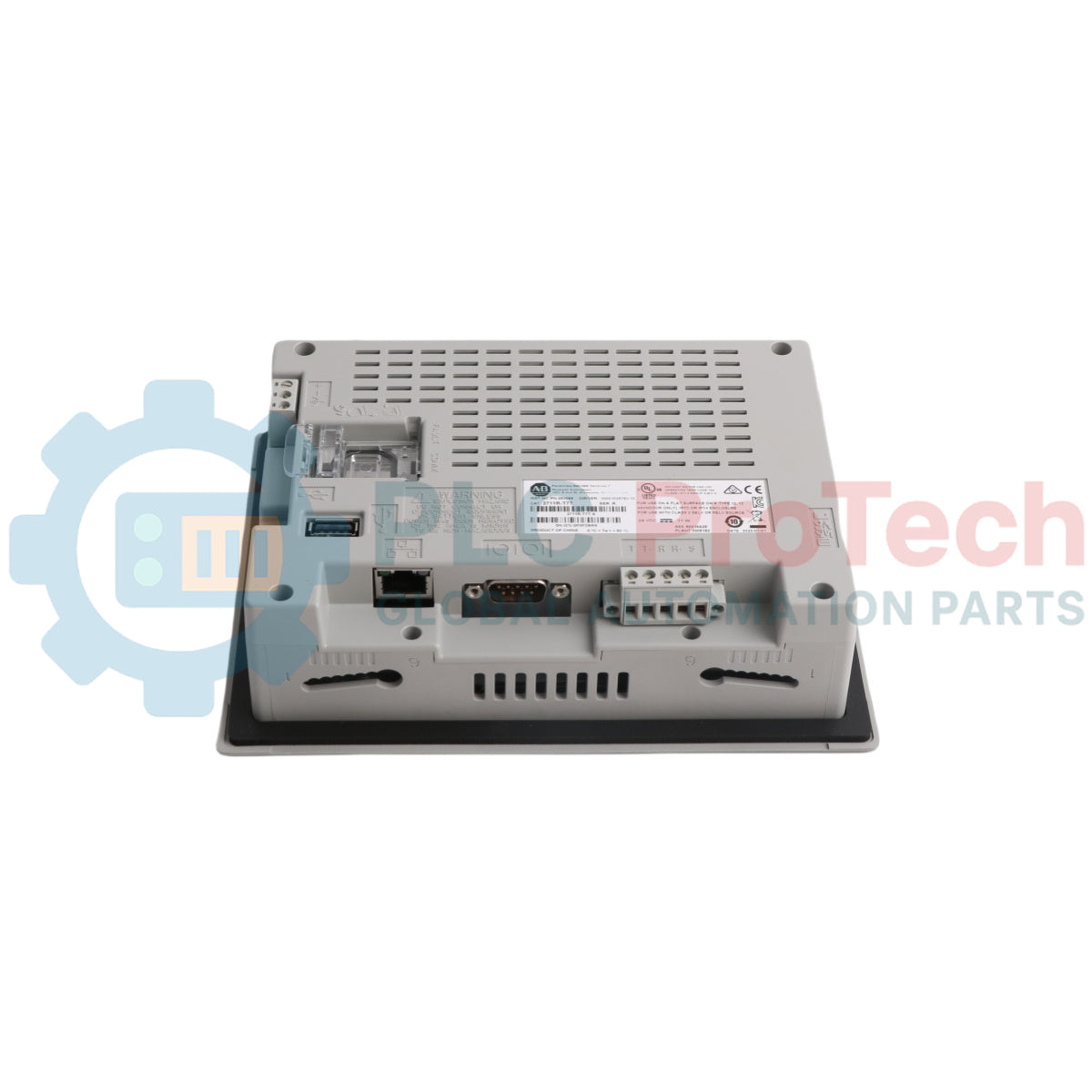

• การสื่อสารที่ยืดหยุ่น: มี พอร์ตอีเทอร์เน็ต 10/100 ในตัวสำหรับการสื่อสารกับ PLC ความเร็วสูง และพอร์ตคอมโบอนุกรมที่รองรับทั้ง RS-232 และ RS-485 (แยกวงจร)

• การประมวลผลความเร็วสูง: ติดตั้ง โปรเซสเซอร์ 800 MHz และ RAM 256 MB ช่วยให้รองรับสคริปต์ที่ซับซ้อนและการสุ่มตัวอย่างข้อมูลความเร็วสูง

• โหมดแนวตั้งและแนวนอน: เทอร์มินัลรองรับการติดตั้งทั้งในแนวนอนและแนวตั้ง ทำให้สามารถติดตั้งในแผงควบคุมแคบหรือโครงเครื่องจักรเฉพาะทางได้

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ซอฟต์แวร์ใดใช้สำหรับโปรแกรม 2711R-T7T?

2711R-T7T โปรแกรมด้วยซอฟต์แวร์ Connected Components Workbench (CCW) โดย CCW มีสภาพแวดล้อมการออกแบบแบบรวมศูนย์สำหรับ HMI, คอนโทรลเลอร์ Micro800 และไดรฟ์ PowerFlex ช่วยให้ใช้แท็กข้อมูลร่วมกันและผสานระบบได้รวดเร็วยิ่งขึ้น

สามารถใช้ HMI รุ่นนี้กับคอนโทรลเลอร์ CompactLogix ได้หรือไม่?

ได้ แม้จะปรับให้เหมาะกับ Micro800/MicroLogix แต่ 2711R-T7T รองรับการสื่อสารกับ CompactLogix โดยเฉพาะคอนโทรลเลอร์ L1, L2 และ L3 ผ่าน EtherNet/IP อย่างไรก็ตาม เมื่อสื่อสารกับระบบที่ใช้ Logix จะรองรับวัตถุบนหน้าจอได้สูงสุด 50 รายการ

จะอัปเดตเฟิร์มแวร์ของเทอร์มินัลได้อย่างไร?

สามารถอัปเดตเฟิร์มแวร์ได้โดยตรงผ่านซอฟต์แวร์ CCW ทางพอร์ต Ethernet หรือคัดลอกเฟิร์มแวร์ลงในการ์ด microSD แล้วใช้ยูทิลิตี "File Manager" ในตัวเทอร์มินัลเพื่อดำเนินการอัปเกรด

ข้อกำหนดด้านวิศวกรรมและการติดตั้ง

• ความแม่นยำของช่องเจาะแผง: ใช้แม่แบบที่โรงงานจัดเตรียมไว้สำหรับเจาะแผง ตรวจสอบให้แน่ใจว่าพื้นผิวเรียบและไม่มีครีบโลหะ โดย 2711R-T7T อาศัยปะเก็นรอบขอบเพื่อคงระดับการป้องกัน IP65/NEMA 4X

• คุณภาพแหล่งจ่ายไฟ: เทอร์มินัลต้องใช้ไฟ 24 VDC เพื่อป้องกัน "การรีบูตวนซ้ำ" หรือสัญญาณรบกวนบนหน้าจอสัมผัส ให้ใช้แหล่งจ่ายไฟอุตสาหกรรมเฉพาะที่มีแรงดันริปเปิลต่ำ และตรวจสอบให้แน่ใจว่าขั้วกราวด์เชื่อมต่อกับกราวด์ร่วมของระบบ

• ความปลอดภัยของพอร์ต USB และ SD: พอร์ต USB และ microSD ใช้สำหรับการบำรุงรักษาและการบันทึกข้อมูล ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ควรยึดสื่อจัดเก็บข้อมูลภายนอกให้แน่นหนาหรือถอดออกหลังการกำหนดค่าเสร็จสิ้น เพื่อป้องกันความเสียหายทางกลต่อพอร์ต

ข้อได้เปรียบด้านวิศวกรรม

2711R-T7T โดดเด่นด้วยประโยชน์จาก "สถาปัตยกรรมแบบรวมศูนย์" การใช้ซอฟต์แวร์เดียวกันสำหรับ HMI และ PLC ช่วยให้วิศวกรลดเวลาในการทดสอบและเริ่มใช้งานระบบได้สูงสุด 30% ผ่านการซิงโครไนซ์ชื่อแท็ก ความสามารถในการบันทึกข้อมูลและจัดการสูตรการผลิตโดยไม่ต้องใช้เซิร์ฟเวอร์เฉพาะ ทำให้รุ่นนี้เหมาะอย่างยิ่งสำหรับเป็นอุปกรณ์ "Edge" ในเซลล์การผลิตขนาดเล็ก นอกจากนี้ เทคโนโลยีหน้าจอสัมผัสแบบตัวต้านทาน ยังช่วยให้ผู้ปฏิบัติงานโต้ตอบกับหน้าจอได้แม้สวมถุงมืออุตสาหกรรมแบบหนา ซึ่งเป็นข้อกำหนดสำคัญในสภาพแวดล้อมด้านการแปรรูปอาหารและสารเคมีจำนวนมาก
