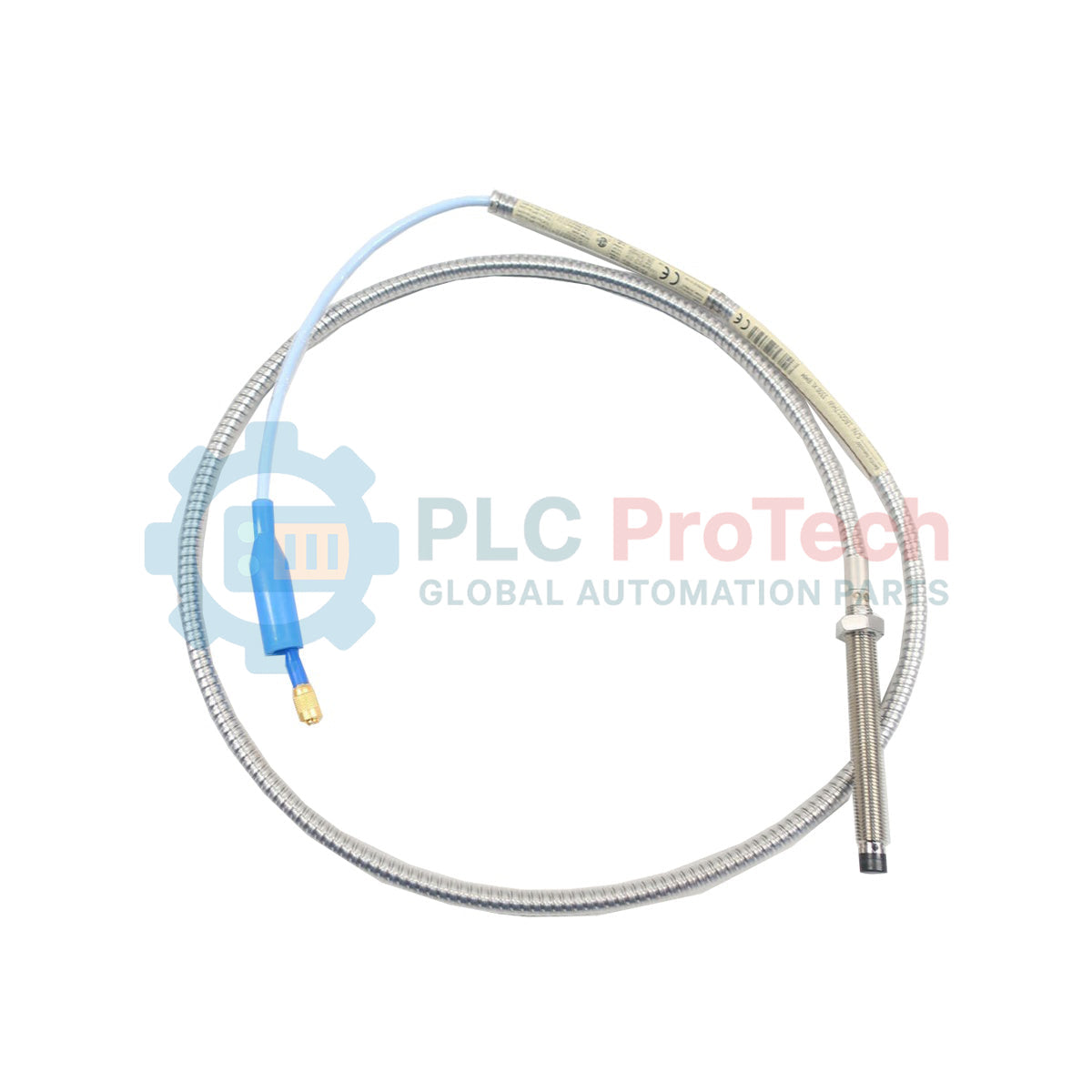

330102-00-40-50-02-CN Bently Nevada หัววัดระยะใกล้ 3300 XL ขนาด 8 มม.

ภาพรวมผลิตภัณฑ์

Bently Nevada 330102-00-40-50-02-CN เป็นส่วนประกอบพื้นฐานของระบบหัววัดระยะใกล้ 3300 XL 8mm ซึ่งเป็นมาตรฐานอุตสาหกรรมสำหรับการปกป้องเครื่องจักร เซนเซอร์กระแสไหลวนนี้ใช้สำหรับวัดการสั่นสะเทือนและตำแหน่งของเพลาในอุปกรณ์หมุนที่มีความสำคัญ เช่น กังหันไอน้ำ กังหันก๊าซ และปั๊มขนาดใหญ่ได้อย่างแม่นยำโดยไม่ต้องสัมผัส

ซีรีส์ 3300 XL ได้รับการออกแบบสำหรับสภาพแวดล้อมอุตสาหกรรมที่ท้าทายที่สุด ให้ประสิทธิภาพยอดเยี่ยมในช่วงอุณหภูมิกว้าง และสามารถสับเปลี่ยนหัววัด สายเคเบิล และเซนเซอร์ Proximitor ระหว่างกันได้อย่างสมบูรณ์ ปลายหัววัดขนาดเส้นผ่านศูนย์กลาง 8mm ให้สมดุลที่เหมาะสมระหว่างความละเอียดเชิงพื้นที่และช่วงเชิงเส้น ทำให้ระบบตรวจจับการเคลื่อนตัวของแนวศูนย์กลางเพลาแม้เพียงเล็กน้อยได้ด้วยความแม่นยำระดับห้องปฏิบัติการ

การกำหนดค่าทางเทคนิค

รุ่น 330102-00-40-50-02-CN ใช้ระบบรหัสต่อท้ายแบบโมดูลาร์ ทำให้สามารถจับคู่ทางกลกับตัวเรือนเครื่องจักรและข้อกำหนดด้านกฎระเบียบในท้องถิ่นได้อย่างแม่นยำ

• ความยาวส่วนไม่มีเกลียว (00): มีส่วนไม่มีเกลียวยาว 0 นิ้ว เกลียว 3/8-24 UNF ครอบคลุมตลอดความยาวกระบอกหัววัด ให้ความยืดหยุ่นสูงสุดสำหรับการติดตั้งทะลุผนัง

• ความยาวตัวเรือนโดยรวม (40): ตัวเรือนมีความยาวรวม 4.0 นิ้ว ช่วยให้หัววัดสอดลึกเข้าไปในตัวเรือนแบริ่งหรือขายึดได้

• ความยาวรวม (50): ระบุความยาวสายต่อในตัวรวม 5.0 เมตร (16.4 ฟุต) ความยาวที่เพิ่มขึ้นนี้เหมาะสำหรับเดินสายผ่านท่อร้อยสายในเครื่องจักรโดยตรงไปยังกล่องต่อสาย

• ประเภทขั้วต่อและสายเคเบิล (02): ใช้ขั้วต่อโคแอกเชียลขนาดเล็กแบบ ClickLoc ซึ่งออกแบบมาเพื่อการเชื่อมต่อที่แน่นหนาและป้องกันการสั่นสะเทือน รุ่นนี้มาพร้อมเกราะสเตนเลสเพื่อการป้องกันทางกลที่เหนือกว่า

• การรับรองจากหน่วยงาน (CN): ได้รับการรับรองโดยเฉพาะสำหรับตลาดจีน และเป็นไปตามมาตรฐานด้านบรรยากาศที่อาจเกิดการระเบิดและความปลอดภัยในภูมิภาค (Ex/CCC)

ข้อมูลจำเพาะทางเทคนิค

คู่มือการติดตั้งและบำรุงรักษา

การติดตั้งอย่างแม่นยำมีความสำคัญอย่างยิ่งต่อความถูกต้องของระบบ 3300 XL

การปรับระยะห่างและการสอบเทียบแรงดัน

หลังจากขันหัววัดเข้ากับขายึดแล้ว ช่างเทคนิคต้องตั้งค่า "ระยะห่างสถิต" ให้ต่อหัววัดเข้ากับ Proximitor และตรวจสอบเอาต์พุต DC ปรับความลึกของหัววัดจนแรงดันเอาต์พุตถึง -10.00 VDC วิธีนี้ช่วยให้มั่นใจว่าปลายหัววัดอยู่ตรงกึ่งกลางของช่วงเชิงเส้น 80 mils พอดี ทำให้รองรับการสั่นสะเทือนได้สูงสุดโดยไม่เกิดการตัดสัญญาณ

การป้องกันและการเดินสายเคเบิล

เกราะสเตนเลสในตัวช่วยป้องกันแกนโคแอกเชียลจากน้ำมัน ความชื้น และการเสียดสีทางกล อย่างไรก็ตาม ควรยึดสายเคเบิลหุ้มเกราะทุกระยะ 0.5 เมตร เพื่อป้องกันการสะบัดของสายเคเบิลในบริเวณที่มีการสั่นสะเทือนสูง ตรวจสอบให้แน่ใจว่าขั้วต่อ ClickLoc สะอาดและแห้งก่อนเชื่อมต่อ ใช้เทปซิลิโคนสำหรับขั้วต่อหรือท่อหดด้วยความร้อนเพื่อสร้างซีลกันอากาศในสภาพแวดล้อมที่มีน้ำมัน

ข้อได้เปรียบทางวิศวกรรม

ซีรีส์ 330102 โดดเด่นด้วยเสถียรภาพทางความร้อนและความทนทานต่อสารเคมี ปลายหัววัดขึ้นรูปจาก Polyphenylene Sulfide (PPS) ประสิทธิภาพสูง ซึ่งทนต่อการเสื่อมสภาพจากความร้อนและสารหล่อลื่นที่มีฤทธิ์รุนแรงซึ่งพบได้ทั่วไปในระบบกังหัน

แตกต่างจากเซนเซอร์ทดแทนจากผู้ผลิตรายอื่นจำนวนมาก ระบบ Bently Nevada 3300 XL สามารถ "สับเปลี่ยนแทนกันได้" อย่างสมบูรณ์ ซึ่งหมายความว่าคุณสามารถเปลี่ยนหัววัดนี้ด้วยหัววัด 330102 ขนาด 5 เมตรรุ่นอื่นได้โดยไม่ต้องสอบเทียบเซนเซอร์ Proximitor ใหม่ ช่วยลดเวลาหยุดทำงานระหว่างการหยุดซ่อมบำรุงได้อย่างมาก การรับรอง "CN" ยังช่วยให้มั่นใจว่าเป็นไปตามข้อกำหนดด้านความปลอดภัยทางอุตสาหกรรมในท้องถิ่น จึงเป็นตัวเลือกที่ได้รับความนิยมสำหรับโครงการผลิตไฟฟ้าและปิโตรเคมีขนาดใหญ่ในภูมิภาค

คำถามที่พบบ่อยทางเทคนิค

Q1: รหัสต่อท้าย "CN" ของหัววัดนี้หมายถึงอะไรโดยเฉพาะ?

A1: รหัสต่อท้าย CN ระบุว่าผลิตภัณฑ์มีใบรับรองเฉพาะที่จำเป็นสำหรับตลาดจีน ซึ่งมักเกี่ยวข้องกับการรับรอง NEPSI หรือ CCC-Ex สำหรับพื้นที่อันตราย ช่วยยืนยันว่าอุปกรณ์เป็นไปตามมาตรฐานความปลอดภัยและข้อกำหนดทางกฎหมายในท้องถิ่นสำหรับสภาพแวดล้อมที่อาจเกิดการระเบิด

Q2: ฉันสามารถใช้หัววัดขนาด 5 เมตรนี้กับ Proximitor ขนาด 9 เมตรได้หรือไม่?

A2: ไม่ได้ ความยาวของระบบต้องตรงกัน หัววัดขนาด 5 เมตรต้องใช้กับระบบขนาด 5 เมตร (ความยาวรวมของหัววัดและสายต่อจะต้องเท่ากับความยาวระบบที่ Proximitor ได้รับการสอบเทียบไว้ โดยทั่วไปคือ 5m หรือ 9m)

Q3: ฉันจะระบุขั้วต่อ ClickLoc ของแท้ได้อย่างไร?

A3: ขั้วต่อ ClickLoc จะมีแรงตอบสนองแบบ "คลิก" ที่สัมผัสได้เมื่อเสียบเข้าจนสุด ออกแบบมาเพื่อป้องกันการคลายตัวภายใต้การสั่นสะเทือนความถี่สูง ซึ่งเป็นจุดเสียหายที่พบได้บ่อยในขั้วต่อ SMB หรือ SMA มาตรฐานที่ใช้ในผลิตภัณฑ์ทางเลือกซึ่งมีราคาถูกกว่า

Q4: เกราะทำหน้าที่ต่อกราวด์ให้ระบบหรือไม่?

A4: ไม่ เกราะเป็นเพียงชั้นป้องกันทางกล สัญญาณไฟฟ้าถูกส่งผ่านแกนโคแอกเชียลและชีลด์ภายใน ควรแยกเกราะออกจากกราวด์ของเครื่องจักรเพื่อป้องกันกราวด์ลูป โดยทั่วไปทำได้ด้วยการต่อกราวด์เฉพาะที่ปลาย Proximitor ในโมดูลอินเทอร์เฟซ
