Siemens Simodrive 611 6SC6114-0AA00 โมดูลป้อนกำลัง

ภาพรวมผลิตภัณฑ์

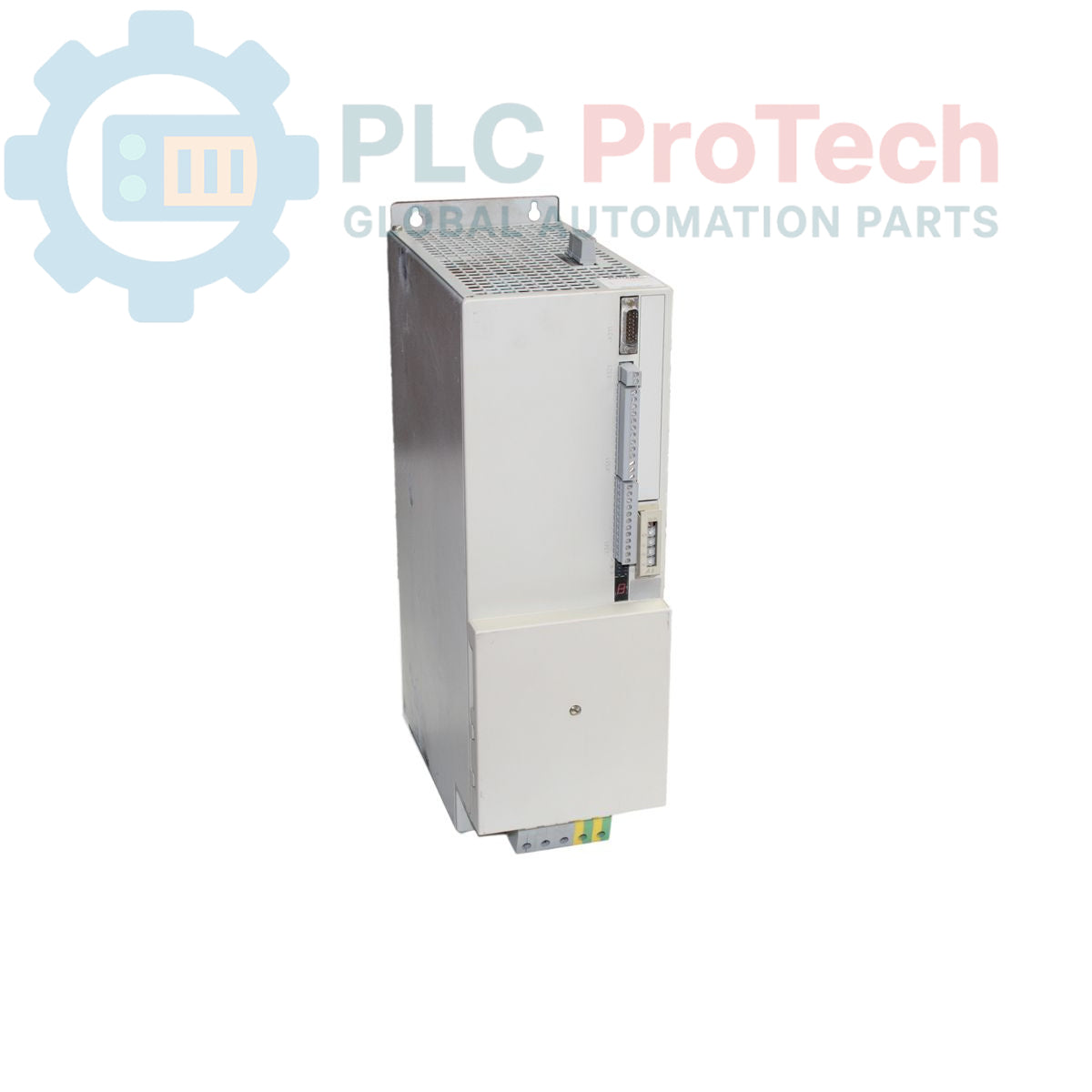

อุปกรณ์นี้ Siemens 6SC6114-0AA00 (6SC61140AA00) เป็นโมดูลป้อนกำลังความจุสูงภายในซีรีส์ SIMODRIVE 611 ได้รับการออกแบบมาโดยเฉพาะเพื่อจ่ายกำลังให้ลิงก์ DC สำหรับระบบควบคุมการเคลื่อนไหวประสิทธิภาพสูง ให้กระแสพิกัดสูงถึง 40/80 A โมดูลนี้ทำหน้าที่เป็นภาคจ่ายกำลังหลักสำหรับไดรฟ์หลายแกนในศูนย์เครื่องจักร CNC ขนาดใหญ่และหุ่นยนต์อุตสาหกรรมสำหรับงานหนัก อุปกรณ์นี้ 6SC6114-0AA00 ได้รับการออกแบบมาเพื่อรักษาเสถียรภาพของแรงดันไฟฟ้าให้คงที่ระหว่างความต้องการโหลดสูงสุด ซึ่งมีความสำคัญอย่างยิ่งต่อการป้องกันข้อผิดพลาดในการซิงโครไนซ์ในสายการผลิตที่ซับซ้อน โครงสร้างที่แข็งแรงช่วยให้มีความทนทานเป็นพิเศษในสภาพแวดล้อมการผลิตที่สมบุกสมบัน ช่วยลดเวลาหยุดทำงานที่ไม่ได้วางแผนได้อย่างมีประสิทธิภาพ และสนับสนุนความสมบูรณ์ในการทำงานระยะยาวของสถาปัตยกรรมไดรฟ์ Siemens รุ่นเก่า

การกำหนดค่าทางเทคนิค

อุปกรณ์นี้ 6SC6114-0AA00 ได้รับการปรับให้เหมาะสมสำหรับการติดตั้งแบบความหนาแน่นสูงภายในแร็กระบบ SIMODRIVE 611 แบบโมดูลาร์

• ลอจิกกระแสคู่: ออกแบบให้รองรับกระแสต่อเนื่อง 40 A และกระแสพัลส์สูงสุด 80 A เพื่อรองรับความต้องการกระแสกระชากสูงจากรอบการเร่งความเร็วอย่างรวดเร็ว

• การเชื่อมต่อบัส: ให้การเชื่อมต่อบัส DC ส่วนกลางสำหรับจ่ายไฟไปยัง LT-โมดูลที่อยู่ติดกัน (ส่วนกำลัง) ผ่านระบบบัสบาร์แบบขนานมาตรฐาน

• การจัดการความร้อน: มาพร้อมแชสซีเฉพาะที่ออกแบบมาเพื่อระบายความร้อนภายในตู้ ใช้เส้นทางการไหลเวียนอากาศที่ได้รับการปรับให้เหมาะสมเพื่อป้องกันอุปกรณ์อิเล็กทรอนิกส์กำลังที่มีความละเอียดอ่อนจากความร้อนสูงเกินไป

• การตรวจสอบวินิจฉัย: มีระบบติดตามสถานะภายในที่เชื่อมต่อกับลอจิกควบคุมส่วนกลางของไดรฟ์ เพื่อให้ข้อมูลป้อนกลับแบบเรียลไทม์เกี่ยวกับการใช้กระแสและเสถียรภาพของลิงก์ DC

• ความสามารถในการรองรับโหลดสูง: ติดตั้งในรูปแบบความกว้างสองเท่าเพื่อรองรับวงจรเรียงกระแสสำหรับงานหนักและตัวเก็บประจุปรับเรียบ ช่วยให้จ่ายไฟได้อย่างสะอาด แม้ในสภาวะไฟเมนผันผวน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

สามารถใช้ 6SC6114-0AA00 ในระบบที่มีพลังงานรีเจนเนอเรทีฟสูงได้หรือไม่โมดูลจ่ายไฟนี้ออกแบบมาสำหรับการจ่ายไฟมาตรฐาน ในการใช้งานที่มีการเบรกหนักหรือมีความเฉื่อยสูง ตรวจสอบให้แน่ใจว่าการกำหนดค่าระบบของคุณมีตัวต้านทานเบรกที่มีขนาดเหมาะสม หรือใช้ยูนิตป้อนพลังงานกลับ หากจำเป็นต้องส่งพลังงานกลับเข้าสู่โครงข่ายไฟฟ้า

โมดูลนี้สามารถใช้แทนโมดูลซีรีส์ 6SN รุ่นใหม่กว่าได้โดยตรงหรือไม่6SC6114-0AA00 เป็นโมดูลซีรีส์ 6SC รุ่นเก่า แม้ว่าระบบ SIMODRIVE 611 จะเป็นระบบแบบโมดูลาร์อย่างมาก โปรดตรวจสอบความเข้ากันได้ของคอนเน็กเตอร์แบ็กเพลนและตำแหน่งขั้วต่อทุกครั้ง เมื่อเปลี่ยนยูนิตซีรีส์ 6SC เป็นรุ่นเทียบเท่าซีรีส์ 6SN ที่ใหม่กว่า

อะไรเป็นสาเหตุให้แรงดันไฟฟ้าของลิงก์ DC ผันผวนในโมดูลนี้โดยทั่วไป ความผันผวนของแรงดันไฟฟ้าเกิดจากไฟหลักขาเข้าที่ไม่เสถียร หรือยอดโหลดที่สูงเกินไปจากโมดูลมอเตอร์ ตรวจสอบรีแอกเตอร์สายขาเข้า และตรวจสอบให้แน่ใจว่าความต้องการกระแสรวมของแกนทั้งหมดที่เชื่อมต่ออยู่ไม่เกินพิกัดกระแสพีก 80 A

คู่มือด้านวิศวกรรมและการติดตั้ง

• ความสมบูรณ์ของการเชื่อมต่อบัสบาร์: เนื่องจากมีกระแสไฟฟ้าสูง (สูงสุด 80 A) จำเป็นอย่างยิ่งที่จะต้องทำความสะอาดบัสบาร์ลิงก์ DC (ด้านบนของโมดูล) เพื่อขจัดออกไซด์ทั้งหมด และขันให้ได้แรงบิดตามข้อกำหนดมาตรฐานของ Siemens การเชื่อมต่อที่หลวมจะทำให้เกิดความร้อนเฉพาะจุด, การเกิดอาร์ก, และความขัดข้องร้ายแรงของชุดไดรฟ์

• ข้อกำหนดของรีแอกเตอร์คอมมิวเทชัน: เพื่อป้องกัน 6SC6114-0AA00 จากแรงดันไฟฟ้ากระชากในระบบไฟหลัก และลดฮาร์มอนิกย้อนกลับเข้าสู่โครงข่ายไฟฟ้าของโรงงาน ต้องติดตั้งรีแอกเตอร์สายภายนอก การใช้งานโมดูลโดยไม่มีรีแอกเตอร์ที่มีขนาดเหมาะสมจะทำให้อายุการใช้งานของวงจรเรียงกระแสแบบบริดจ์ภายในสั้นลงอย่างมาก

• การต่อลงดินเพื่อความปลอดภัย: ตรวจสอบให้แน่ใจว่าโมดูลยึดติดกับแร็กระบบอย่างแน่นหนา และแร็กเชื่อมต่อกับสายดินที่มีอิมพีแดนซ์ต่ำ สิ่งนี้มีความจำเป็นอย่างยิ่งต่อการลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) อย่างมีประสิทธิภาพ และเพื่อรับรองความปลอดภัยของบุคลากรซ่อมบำรุงระหว่างการทำงานที่แรงดันสูง
