ภาพรวมผลิตภัณฑ์

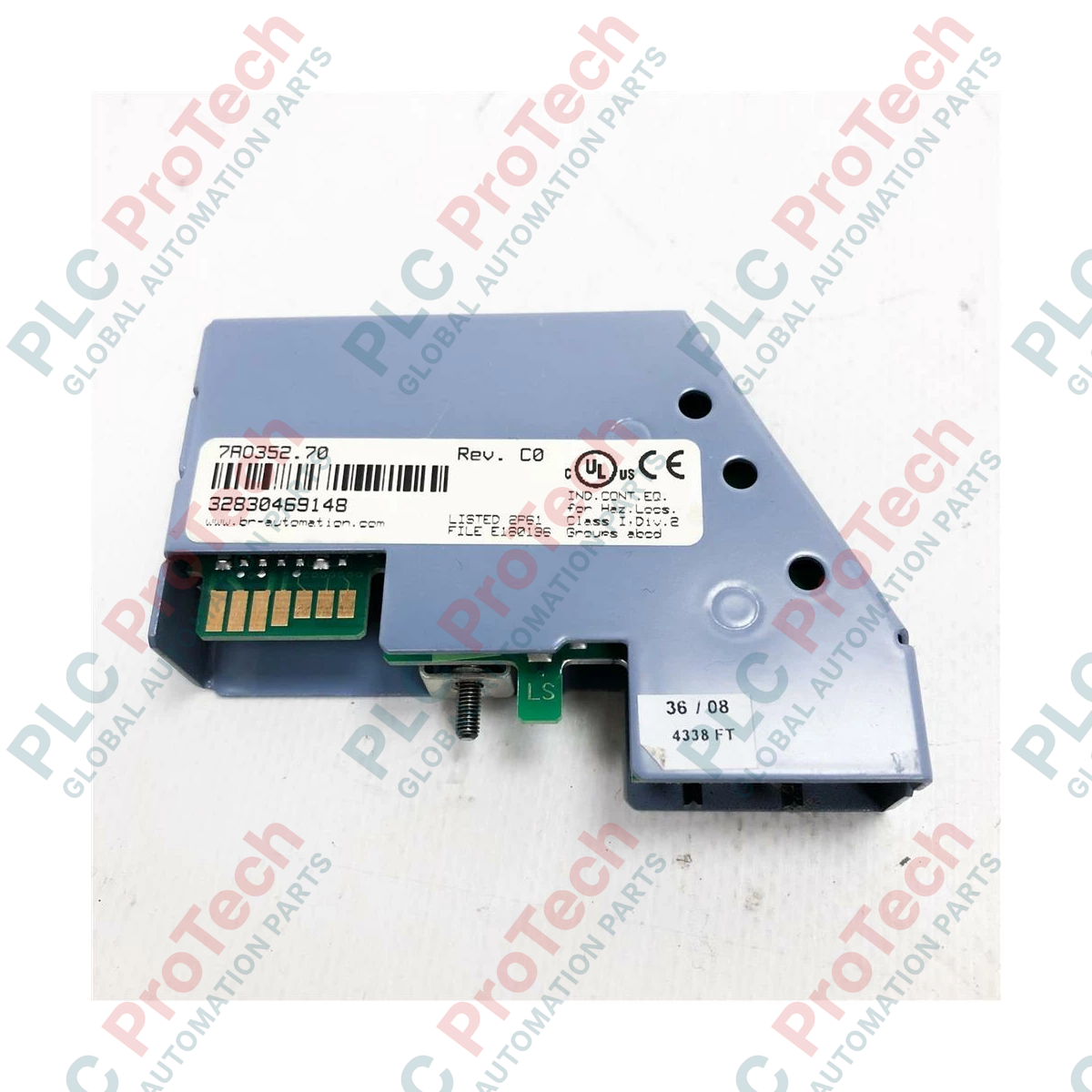

 7AO352.70 (7AO352.70) เป็นโมดูลเอาต์พุตแอนะล็อกความน่าเชื่อถือสูงจาก B&R ซีรีส์ 2003 ซึ่งออกแบบมาเพื่อจ่ายสัญญาณควบคุมที่แม่นยำสำหรับแอคชูเอเตอร์ วาล์ว และระบบขับเคลื่อนในงานอุตสาหกรรม โมดูลนี้มีเอาต์พุตอิสระ 2 ช่อง และรองรับตัวเลือกสัญญาณที่ยืดหยุ่น ได้แก่ +/- 10 V หรือ 0 ถึง 20 mA จึงเหมาะกับมาตรฐานอุตสาหกรรมทั่วโลกหลากหลายรูปแบบ ด้วยความละเอียด 12 บิตและโครงสร้างแบบ “สกรูยึด” ที่แข็งแรง 7AO352.70 จึงได้รับการออกแบบโดยเฉพาะเพื่อความเสถียรในระยะยาวสำหรับภาคอุตสาหกรรมที่มีความต้องการสูง เช่น น้ำมันและก๊าซ กระบวนการทางเคมี และการจ่ายพลังงาน การรับรอง cULus HazLoc ยืนยันว่าโมดูลนี้เหมาะสำหรับสภาพแวดล้อม Class I, Division 2 จึงเป็นส่วนประกอบสำคัญสำหรับการทำงานอย่างปลอดภัยในบรรยากาศที่อาจเกิดการระเบิด ซึ่งความน่าเชื่อถือของระบบเป็นสิ่งที่ยอมให้ประนีประนอมไม่ได้

การกำหนดค่าทางเทคนิค

 7AO352.70 ทำหน้าที่เป็นสะพานเชื่อมระหว่างลอจิกควบคุมแบบดิจิทัลกับอุปกรณ์ภาคสนามแบบแอนะล็อก โดยแปลงค่าดิจิทัล 12 บิตให้เป็นสัญญาณไฟฟ้าคุณภาพสูง สถาปัตยกรรมของโมดูลได้รับการปรับให้มีความยืดหยุ่น ผู้ใช้สามารถกำหนดค่าเอาต์พุตแต่ละช่องให้ทำงานในโหมดแรงดันหรือโหมดกระแสได้ตามข้อกำหนดของโหลดที่เชื่อมต่อ ในฐานะโมดูลแบบสกรูยึดสำหรับระบบ B&R 2003 โมดูลนี้ช่วยให้เชื่อมต่อทางกลกับแผ่นฐานได้อย่างมั่นคง และทำให้หน้าสัมผัสทางไฟฟ้ายังคงสม่ำเสมอแม้มีการสั่นสะเทือนทางกลอย่างมาก โปรดทราบว่าในการต่อสายไฟ โมดูลนี้จำเป็นต้องจัดซื้อเทอร์มินัลบล็อก TB712 แยกต่างหาก ซึ่งทำหน้าที่เป็นอินเทอร์เฟซสำหรับการเดินสายภาคสนาม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

7AO352.70 ใช้งานร่วมกับเทอร์มินัลบล็อก TB718 ได้หรือไม่

เอกสารทางเทคนิคอย่างเป็นทางการระบุให้ใช้เทอร์มินัลบล็อก TB712 กับโมดูลนี้ การใช้เทอร์มินัลบล็อกชนิดอื่นอาจทำให้การจัดตำแหน่งพินไม่ถูกต้องหรือหน้าสัมผัสทางไฟฟ้าไม่เพียงพอ ซึ่งอาจทำให้การรับรองเป็นโมฆะหรือทำให้ภาคเอาต์พุตเสียหาย

ความละเอียด 12 บิตส่งผลต่อความแม่นยำของสัญญาณอย่างไร

ความละเอียด 12 บิตจะแบ่งช่วงเอาต์พุตออกเป็น 4,096 ระดับที่แยกจากกัน สำหรับช่วง +/- 10 V (ช่วงรวม 20 V) จะมีขนาดขั้นทางทฤษฎีประมาณ 4.88 mV ทำให้ควบคุมได้อย่างราบรื่นสำหรับลูป PID ในงานอุตสาหกรรมและการอ้างอิงความเร็วรอบมอเตอร์ส่วนใหญ่

สามารถติดตั้งโมดูลนี้ขณะที่ระบบจ่ายไฟอยู่ได้หรือไม่

ไม่ได้ เนื่องจากเป็นโมดูลแบบสกรูยึดสำหรับซีรีส์ 2003 จึงต้องปิดระบบจ่ายไฟทั้งหมดก่อนติดตั้งหรือถอดออก การไม่ปฏิบัติตามอาจทำให้เกิดการอาร์กทางไฟฟ้าหรือทำให้อินเทอร์เฟซ K-bus ภายในของคอนโทรลเลอร์เสียหาย

คู่มือวิศวกรรมและการติดตั้ง

• การชีลด์เพื่อความแม่นยำ: สัญญาณแอนะล็อกไวต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้าอย่างมาก ควรใช้สายเคเบิลคู่บิดเกลียวแบบมีชีลด์ (STP) คุณภาพสูงสำหรับสายเอาต์พุตเสมอ ควรต่อชีลด์ลงกราวด์ที่จุดเดียว โดย ideally ควรเป็นบริเวณทางเข้าสู่ตู้ควบคุม เพื่อป้องกันกราวด์ลูปที่อาจทำให้เกิดค่าความคลาดเคลื่อนออฟเซ็ตในสัญญาณ +/- 10 V

• การจัดการความร้อนในพื้นที่ HazLoc: เมื่อใช้งานในสภาพแวดล้อม Class I, Division 2 ต้องตรวจสอบให้แน่ใจว่าอุณหภูมิภายในตู้ไม่เกิน 55 องศาเซลเซียส ความร้อนที่มากเกินไปอาจเร่งการเสื่อมสภาพของส่วนประกอบแอนะล็อกและอาจส่งผลต่อระดับ T-code ของชุดประกอบ

• แรงขันของเทอร์มินัลบล็อก: เมื่อติดตั้งเทอร์มินัลบล็อก TB712 ต้องขันสกรูทั้งหมดตามแรงขันที่กำหนด การเชื่อมต่อที่หลวมในลูป 0 ถึง 20 mA อาจทำให้เกิดความต้านทานสูง ส่งผลให้สัญญาณถูกตัดทอนหรือเกิดข้อผิดพลาด “ลูปเปิด” ในรีจิสเตอร์วินิจฉัยของคอนโทรลเลอร์
