B&R 0AC808.9-1 สวิตช์อีเทอร์เน็ตอุตสาหกรรม 8 พอร์ต

ภาพรวมผลิตภัณฑ์

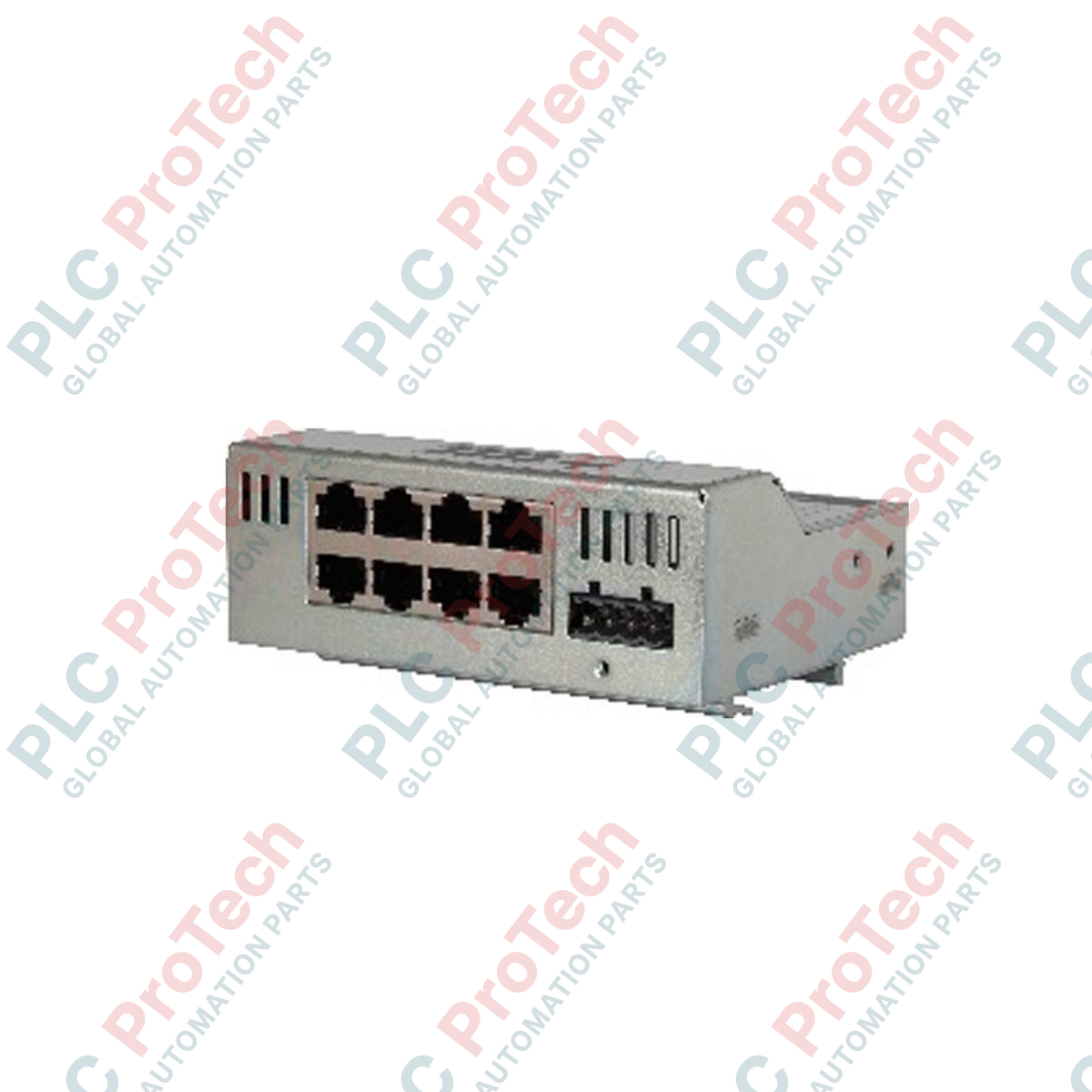

0AC808.9-1 (0AC808.9-1) เป็นสวิตช์อีเทอร์เน็ตอุตสาหกรรมขนาดกะทัดรัดแบบ 8 พอร์ต ซึ่งออกแบบมาเพื่อการเชื่อมต่อที่มีความทนทานในระบบอัตโนมัติของ B&R เหมาะสำหรับสภาพแวดล้อมการผลิตที่ต้องการความพร้อมใช้งานสูง เช่น กลุ่ม I/O แบบกระจาย โครงข่ายสื่อสารหลักของเซลล์หุ่นยนต์ และโหนดรวมข้อมูลระดับหน้างานผลิต สวิตช์ Layer 2 นี้รองรับการจัดการแพ็กเก็ตแบบกำหนดเวลาได้แน่นอนสำหรับการรับส่งข้อมูลความเร็ว 10/100 Mbit/s ด้วยการจัดการสัญญาณในระดับฮาร์ดแวร์ที่เชื่อถือได้และการแสดงผลการวินิจฉัยที่ครอบคลุมผ่านไฟ LED ด้านหน้า อุปกรณ์จึงช่วยให้เจ้าหน้าที่ซ่อมบำรุงตรวจสอบความสมบูรณ์ของลิงก์และโหลดเครือข่ายได้อย่างรวดเร็ว ลดเวลาในการแก้ไขปัญหาระหว่างช่วงการผลิตที่ต้องรักษาความต่อเนื่อง

การกำหนดค่าทางเทคนิค

สวิตช์นี้ผลิตขึ้นเพื่อความทนทานในงานอุตสาหกรรม โดยมีตัวเครื่องขนาดกะทัดรัดที่รองรับการติดตั้งได้หลายทิศทางและใช้งานในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง

• การสวิตช์ Layer 2: จัดการเฟรมอีเทอร์เน็ตอย่างมีประสิทธิภาพผ่านพอร์ต RJ45 แบบมีชีลด์ 8 พอร์ต พร้อมรักษาเสถียรภาพของเซกเมนต์การสื่อสารได้ไกลสูงสุด 100 เมตร

• การวินิจฉัยในตัว: โมดูลนี้รองรับการตรวจสอบสถานะแบบเรียลไทม์ กิจกรรมเครือข่ายแสดงผ่านไฟ LED RX สีส้ม ขณะที่สถานะลิงก์และเหตุการณ์การชนกันแยกแสดงอย่างชัดเจนด้วยไฟแสดงผล L/C สีเขียวและสีแดง

• การติดตั้งที่ยืดหยุ่น: ออกแบบให้ติดตั้งได้ทั้งในแนวหงายด้านหน้าและแนวตั้ง ช่วยให้ติดตั้งในตู้ควบคุมที่มีพื้นที่จำกัดได้อย่างเหมาะสม พร้อมคงระดับการป้องกัน IP20

• ประสิทธิภาพด้านพลังงาน: ใช้แหล่งจ่ายไฟอุตสาหกรรมมาตรฐาน 18 ถึง 30 VDC โดยมีการใช้พลังงานสูงสุดเพียง 3 W ช่วยลดผลกระทบด้านความร้อนต่อระบบระบายความร้อนของตู้

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับฮาร์ดแวร์อุตสาหกรรม

ไฟ LED L/C สีแดงบนสวิตช์แสดงอะไร?

ไฟ L/C (Link/Collision) สีแดงแสดงว่าตรวจพบการชนกันบนพอร์ตอีเทอร์เน็ตนั้น เหตุการณ์การชนกันที่เกิดขึ้นบ่อยครั้งมักชี้ถึงการรับส่งข้อมูลในเครือข่ายที่หนาแน่นเกินไป การตั้งค่า duplex ไม่ตรงกันระหว่างสวิตช์กับอุปกรณ์ที่เชื่อมต่อ หรือปัญหาสายเคเบิล/ชีลด์ที่ชำรุด

สามารถใช้สวิตช์นี้กับเครือข่ายควบคุมการเคลื่อนไหวความเร็วสูงได้หรือไม่?

0AC808.9-1 เป็นสวิตช์อุตสาหกรรม Layer 2 มาตรฐาน แม้จะเหมาะสำหรับการรับส่งข้อมูลอีเทอร์เน็ตทั่วไป ข้อมูลการวินิจฉัย และการสื่อสารกับ HMI แต่ควรอ้างอิงเอกสารของโปรโตคอลควบคุมการเคลื่อนไหวเฉพาะที่ใช้งาน เช่น POWERLINK เพื่อยืนยันว่าสวิตช์มาตรฐานตรงตามข้อกำหนดด้านความแน่นอนของเวลาและความหน่วงของระบบหรือไม่

โมดูลนี้รับไฟจากตู้ควบคุมอย่างไร?

อุปกรณ์รองรับแหล่งจ่ายไฟพิกัด 24 VDC (ช่วง 18 ถึง 30 VDC) แนะนำให้จ่ายไฟสวิตช์นี้จากรางจ่ายไฟที่มีการควบคุมเดียวกับ PLC หรือส่วนประกอบควบคุม เพื่อให้มีกราวด์ร่วมกัน ซึ่งช่วยลดวงจรกราวด์ในสายสื่อสาร

แนวทางการติดตั้งภาคสนามและความปลอดภัย

แนวทางปฏิบัติที่ดีที่สุดสำหรับการเดินสายและการชีลด์

แม้ว่าสวิตช์จะมีพอร์ต RJ45 แบบมีชีลด์ แต่ประสิทธิภาพโดยรวมของเครือข่ายขึ้นอยู่กับการใช้สาย Cat5e หรือ Cat6 แบบมีชีลด์คุณภาพสูง ตรวจสอบให้แน่ใจว่าชีลด์ของสายเชื่อมต่อกับกราวด์ตัวถังอย่างเหมาะสมที่จุดนำสายเข้าตู้ หลีกเลี่ยงการเดินสายอีเทอร์เน็ตขนานกับสายไฟมอเตอร์แรงดันสูง เพื่อป้องกันสัญญาณรบกวนเหนี่ยวนำ ซึ่งอาจปรากฏเป็นการหลุดของลิงก์เป็นระยะหรือข้อผิดพลาดจากการชนกัน

การจัดการความร้อนและพื้นที่

0AC808.9-1 ไม่มีพัดลมและอาศัยการพาความร้อนตามธรรมชาติ ตรวจสอบให้แน่ใจว่าช่องระบายความร้อนบนตัวเครื่องไม่ถูกบังด้วยรางเดินสายหรือมัดสายไฟขนาดใหญ่ เว้นระยะรอบอุปกรณ์อย่างน้อย 20 มม. เพื่อให้มั่นใจว่าการคายพลังงาน 3 W จะไม่ทำให้เกิดความร้อนสะสมเฉพาะจุด โดยเฉพาะเมื่อติดตั้งอุปกรณ์ในแนวตั้งภายในตู้ที่มีอุปกรณ์หนาแน่น

การตรวจสอบการวินิจฉัยระหว่างเริ่มต้นระบบ

ระหว่างการทดสอบเดินระบบครั้งแรก ให้สังเกตไฟ LED "OK" สีส้มเพื่อยืนยันว่าตัวควบคุมแรงดันไฟฟ้าภายในทำงานอย่างถูกต้อง หากสวิตช์ไม่สามารถเริ่มทำงานได้ ให้ตรวจสอบว่าแรงดันไฟฟ้าขาเข้าลดลงต่ำกว่า 18 VDC หรือไม่ ใช้การวินิจฉัยผ่านไฟ LED เพื่อระบุตำแหน่งของสายแต่ละเส้น หากไฟ LED RX สีส้มกะพริบอย่างต่อเนื่องบนพอร์ตที่ไม่ควรมีกิจกรรม ให้ตรวจสอบโหนดดังกล่าวว่าอาจเกิดลูปเครือข่ายหรือบรอดคาสต์สตอร์มหรือไม่
