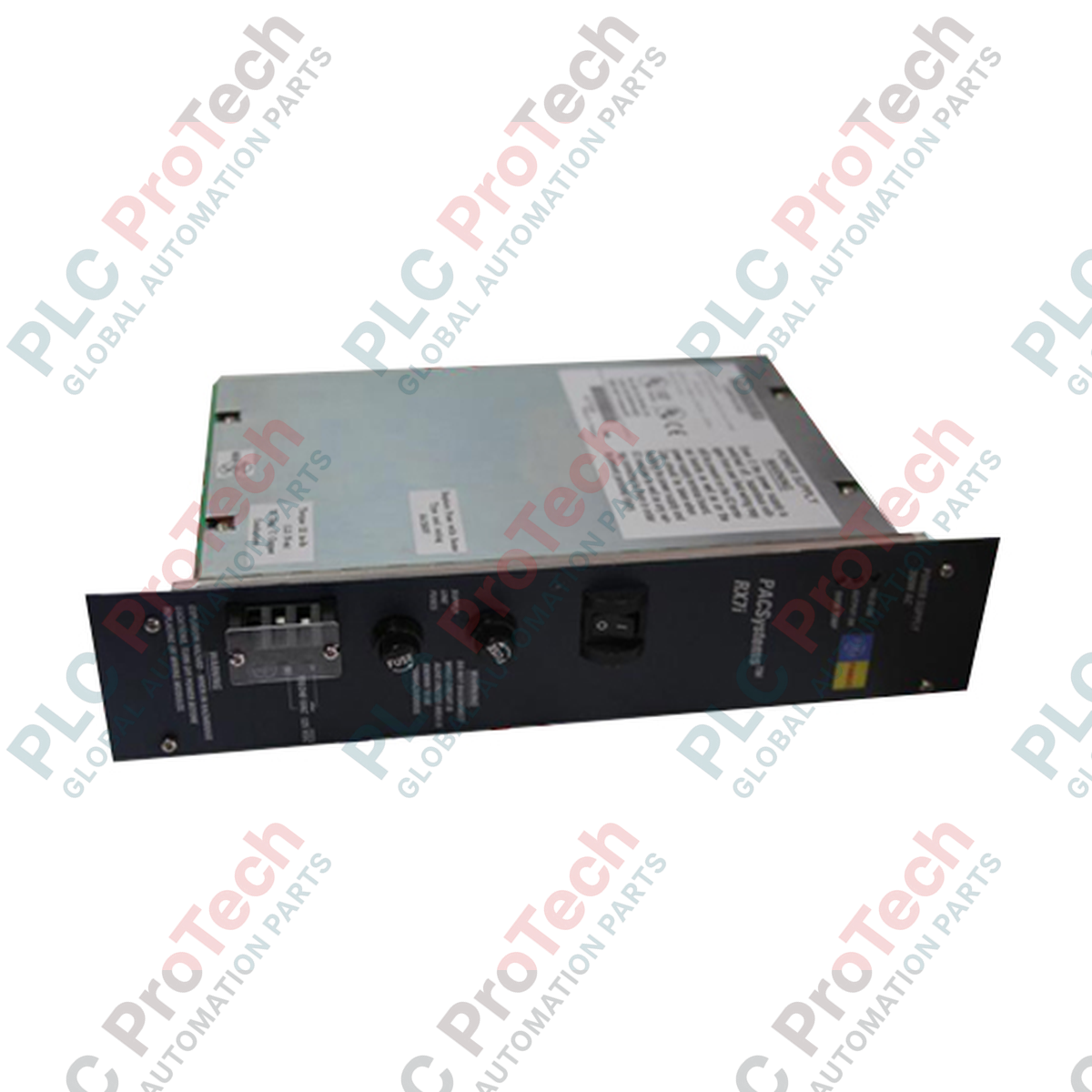

8120E | Triconex | แชสซีหลักประสิทธิภาพสูง

ภาพรวมผลิตภัณฑ์

8120E (8120 E) คือแชสซีหลักประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบเครื่องมือวัดความปลอดภัย Triconex Tricon แชสซีนี้รองรับโปรเซสเซอร์หลัก โมดูลสื่อสาร และโมดูล I/O แบบสามชุดในสถาปัตยกรรมความซ้ำซ้อนแบบสามโมดูล โดยทำหน้าที่เป็นแพลตฟอร์มฮาร์ดแวร์ส่วนกลางสำหรับระบบหยุดการทำงานที่มีความครบถ้วนสมบูรณ์สูง ซึ่งใช้ในโรงกลั่น โรงงานแปรรูปก๊าซ และระบบป้องกันกังหัน

8120E รองรับชุดสล็อต I/O ได้สูงสุดห้าชุด และผสานรวมอินเทอร์เฟซบัสขยาย RS-485 แบบสามชุดสำหรับการสื่อสารที่มีการกำหนดเวลาแน่นอนกับแชสซีขยาย แบ็กเพลนใช้TriBus บัส I/O และบัสสื่อสาร เพื่อให้การแลกเปลี่ยนข้อมูลมีความทนทานต่อข้อขัดข้อง รางจ่ายไฟสำรองแบบคู่ช่วยให้เปลี่ยนโมดูลระหว่างการทำงานได้ ลดเวลาหยุดทำงานและรองรับการบำรุงรักษาออนไลน์ นอกจากนี้ แชสซียังรองรับโมดูลสื่อสารประสิทธิภาพสูงและโปรเซสเซอร์ที่ได้รับการปรับปรุงสำหรับแอปพลิเคชันด้านความปลอดภัยระดับ SIL

สถาปัตยกรรมฮาร์ดแวร์และการออกแบบแบ็กเพลน

แชสซีหลักประสิทธิภาพสูง 8120E ทำหน้าที่เป็นโครงสร้างหลักและแกนหลักทางไฟฟ้าสำหรับระบบ Tricon แชสซีนี้ประกอบด้วย:

• TriBus แบบสามชุดสำหรับการซิงโครไนซ์และการโหวตของโปรเซสเซอร์

• บัส I/O แบบสามชุดสำหรับการสื่อสารระหว่างโมดูลที่มีการกำหนดเวลาแน่นอน

• บัสสื่อสารเฉพาะสำหรับโมดูลเครือข่าย

• รางจ่ายไฟสำรองแบบคู่พร้อมเรกูเลเตอร์อิสระ

• ขั้วต่อแบ็กเพลนแบบมีร่องเยื้องเพื่อป้องกันการเสียบผิด

• ความสามารถในการเปลี่ยนโมดูลขณะระบบออนไลน์โดยไม่ขัดจังหวะกระบวนการ

แชสซีประกอบด้วย:

• โมดูลโปรเซสเซอร์หลัก (ช่องสัญญาณ A, B, C)

• โมดูลสื่อสารในสล็อต COM

• ชุดสล็อตโมดูล I/O ที่รองรับฮอตสแปร์

• โมดูลจ่ายไฟสำรองแบบคู่

สล็อตลอจิคัลแต่ละสล็อตรองรับการจับคู่โมดูลแอ็กทีฟ + ฮอตสแปร์ ช่วยให้สลับการทำงานโดยอัตโนมัติเมื่อเกิดข้อขัดข้อง แผงแบ็กเพลนกระจายกำลังไฟผ่านรางไฟอิสระสองชุดเพื่อกำจัดจุดล้มเหลวเพียงจุดเดียว

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

8120E ใช้งานร่วมกับโปรเซสเซอร์ Tricon รุ่นเก่าได้หรือไม่
ใช่ แชสซีรองรับโปรเซสเซอร์หลายเจเนอเรชัน รวมถึง Model 3006, 3007, 3008 และ 3009 ทั้งนี้ขึ้นอยู่กับรุ่นของระบบ

แชสซี 8110 และ 8120E แตกต่างกันอย่างไร
8120E มอบความสามารถด้านการสื่อสารที่เพิ่มขึ้น สถาปัตยกรรมแบ็กเพลนที่ปรับปรุงใหม่ และรองรับโมดูลการสื่อสารรุ่นใหม่กว่า

ฉันสามารถเปลี่ยนโมดูลโดยไม่ต้องปิดระบบได้หรือไม่
ใช่ สถาปัตยกรรม TMR อนุญาตให้เปลี่ยนชิ้นส่วนขณะระบบออนไลน์ได้ คอนโทรลเลอร์จะข้ามช่องสัญญาณที่ขัดข้องโดยอัตโนมัติ

สามารถเชื่อมต่อแชสซีส่วนขยายกับ 8120E ได้กี่ชุด
ระบบ Tricon รองรับแชสซีได้สูงสุด 15 ชุด รวมแชสซีหลัก แชสซีส่วนขยาย และหน่วย RXM

หมายเหตุเกี่ยวกับการติดตั้งและการผสานรวม

ติดตั้งโมดูลจ่ายไฟคู่เพื่อคงความซ้ำซ้อน การกำหนดค่าแหล่งจ่ายไฟเดี่ยวจะลดความพร้อมใช้งานของระบบ

ใช้สายเคเบิลแบ็กเพลนแบบมีชีลด์สำหรับการเชื่อมต่อส่วนขยาย เพื่อป้องกันข้อผิดพลาดในการสื่อสารในสภาพแวดล้อมที่มี EMI สูง

ตรวจสอบให้แน่ใจว่ามีการต่อลงดินของแชสซีอย่างเหมาะสม เชื่อมต่อจุดต่อลงดินของแชสซีโดยตรงกับบัสกราวด์ของตู้

ความน่าเชื่อถือและข้อดีของระบบ

เดอะ 8120E ทำงานในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงและรองรับลูปความปลอดภัยระดับ SIL สถาปัตยกรรมแบบสามชุดช่วยกำจัดจุดล้มเหลวเดี่ยว

รางจ่ายไฟคู่และสล็อตสำรองแบบ Hot Spare ช่วยให้ทำงานต่อเนื่องระหว่างการบำรุงรักษา เพิ่มความพร้อมใช้งานของโรงงาน

แชสซีรองรับ I/O แบบกระจายที่ระยะทางไกลโดยใช้โมดูล RXM ช่วยให้การติดตั้งในโรงงานขนาดใหญ่ทำได้ง่ายขึ้น

ลอจิกการโหวตบนแบ็กเพลนช่วยให้ควบคุมได้อย่างกำหนดแน่นอนแม้เกิดข้อขัดข้องของฮาร์ดแวร์ จึงเหมาะสำหรับระบบ ESD และ FGS
