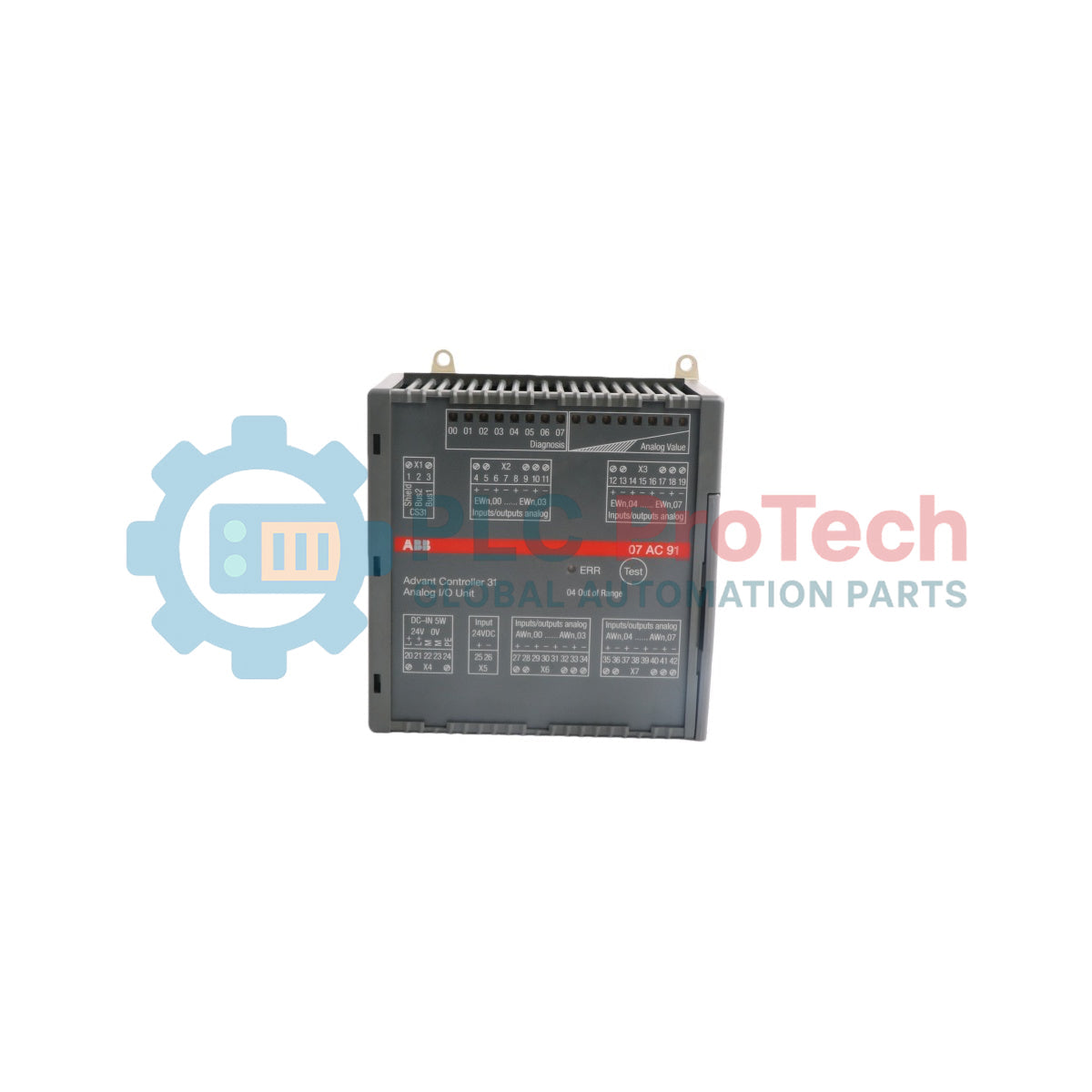

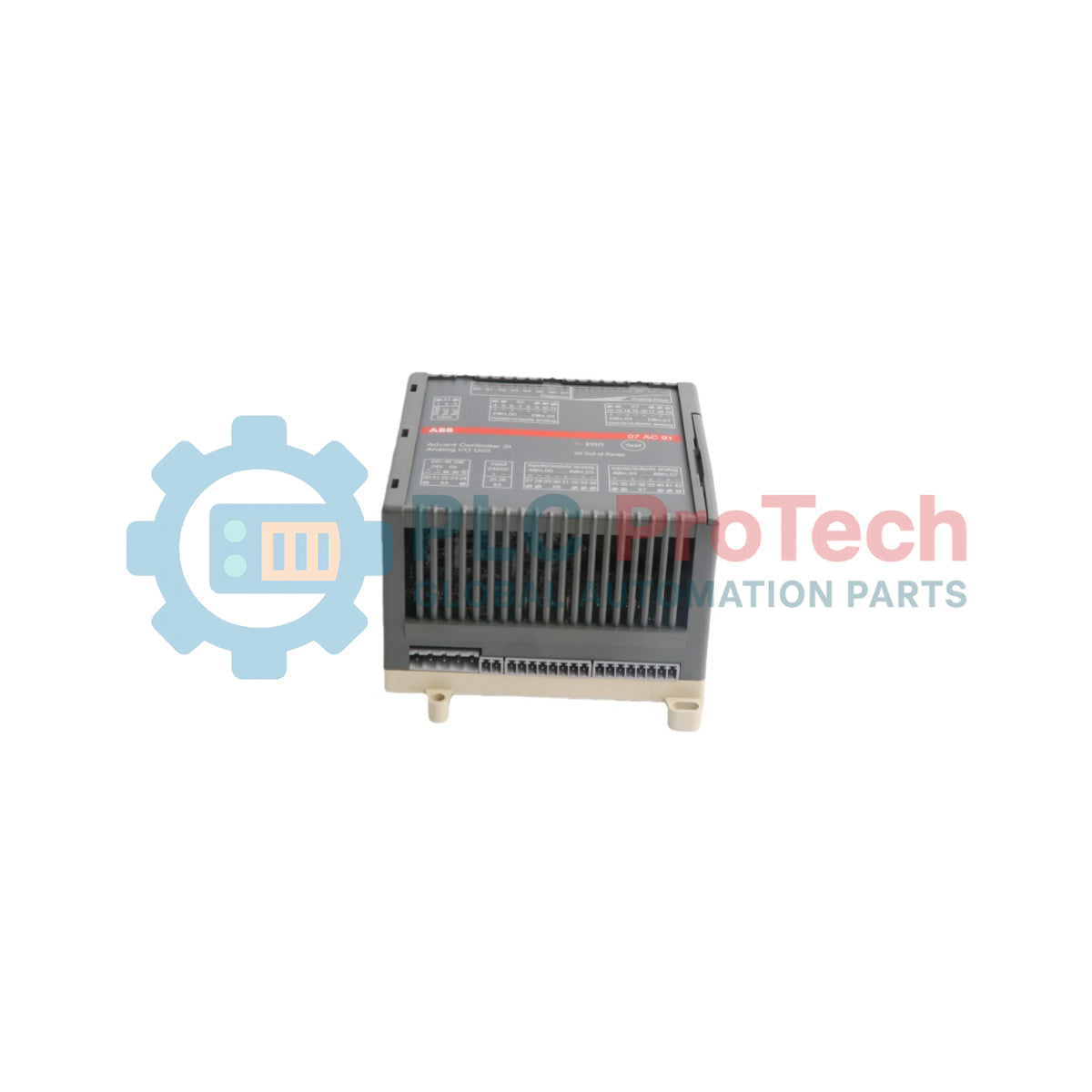

07 AC 91 (หมายเลขคำสั่งซื้อ: GJR5 2523 00 R0101) หรือที่มักค้นหาด้วยชื่อรุ่นแบบย่อ 07AC91 และ GJR5252300R0101 ทำหน้าที่เป็นอินเทอร์เฟซประมวลผลสัญญาณแอนะล็อกหลายช่องแบบผสานรวมสำหรับแกนระบบอัตโนมัติ Advant Controller 31 (AC31) ฮาร์ดแวร์นี้ช่วยให้รับข้อมูลเทเลเมทรีภาคสนามความละเอียดสูงพร้อมกับปรับมอดูเลตสัญญาณเอาต์พุตควบคุมอย่างต่อเนื่องผ่านวงจรควบคุมเฉพาะพื้นที่ได้พร้อมกัน
ทำงานบนสถาปัตยกรรม บัสระบบ CS31 โดยเฉพาะ ซึ่งใช้คุณสมบัติการส่งสัญญาณทางกายภาพแบบ EIA RS-485 ฮาร์ดแวร์นี้ประสานการทำงานของ 8 หรือ 16 ช่อง ขึ้นอยู่กับโหมดความละเอียดการทำงานที่เลือก (12 บิตหรือ 8 บิต) คุณสมบัติเฉพาะคือการมี ชันต์กระแสไฟฟ้าป้องกันตัวเอง ในตัว ซึ่งตรวจสอบวงจรกระแสและตัดโหลดเกินจากภาคสนามอย่างเป็นระบบเพื่อป้องกันความเสียหายต่อวงจรฮาร์ดแวร์ นอกจากนี้ อินพุตเปิดใช้งานแบบไบนารีภายนอกยังทำหน้าที่เป็นอินเตอร์ล็อกนิรภัยแบบเดินสายตรง เพื่อให้แน่ใจว่าช่องเอาต์พุตแอนะล็อกที่เกี่ยวข้องทั้งหมดจะลดลงเป็นศูนย์ทันทีหากสัญญาณอินเตอร์ล็อกที่ขับเคลื่อนอยู่ขาดหาย
| หมายเลขคำสั่งซื้อ | หมายเลขสั่งซื้อแบบกะทัดรัด | ประเภทโมดูล | รายการอุปกรณ์ที่จัดส่ง |
|---|---|---|---|
| GJR5 2523 00 R0101 | GJR5252300R0101 | 07 AC 91 (07AC91) | โมดูลอินพุตและเอาต์พุตแบบแอนะล็อก 1 ชุด, เทอร์มินัลบล็อก 2 ขั้ว 1 ชุด (ระยะพิตช์ 3.81 มม.), เทอร์มินัลบล็อก 3 ขั้ว 1 ชุด (ระยะพิตช์ 5.08 มม.), เทอร์มินัลบล็อก 5 ขั้ว 1 ชุด (ระยะพิตช์ 5.08 มม.), เทอร์มินัลบล็อก 8 ขั้ว 4 ชุด (ระยะพิตช์ 3.81 มม.) |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ABB |
| ชื่อรุ่นอย่างเป็นทางการ | 07 AC 91 |
| ชื่อรุ่นแบบย่อ | 07AC91 |
| หมายเลขคำสั่งซื้ออย่างเป็นทางการ | GJR5 2523 00 R0101 |
| หมายเลขสั่งซื้อแบบกะทัดรัด | GJR5252300R0101 |
| ซีรีส์ผลิตภัณฑ์ | ระบบ Advant Controller 31 / AC31 |
| ประเภทผลิตภัณฑ์ | โมดูลอินพุตและเอาต์พุตแอนะล็อก |
| แรงดันไฟฟ้าจ่ายพิกัด | 24 V DC |
| การใช้กระแสไฟฟ้าสูงสุด | 0.2 A |
| การสูญเสียกำลังไฟฟ้าสูงสุด | 5 W |
| การป้องกันการต่อขั้วกลับ | มี (สำหรับการเชื่อมต่อแหล่งจ่ายไฟหลัก) |
| จำนวนอินพุตไบนารี | 1 (อินพุตเปิดใช้งานสำหรับเอาต์พุตแอนะล็อก) |
| จำนวนช่องสัญญาณแอนะล็อก | 8 หรือ 16 ช่อง (ขึ้นอยู่กับโหมดการทำงานที่เลือก) |
| อินเทอร์เฟซการสื่อสารบัส | บัสระบบ CS31 ผ่านมาตรฐาน EIA RS-485 |
| การแยกทางไฟฟ้า | บัส CS31 จากยูนิต, อินพุตไบนารี 1 จุดจากยูนิต |
| อินเทอร์เฟซการตั้งแอดเดรส | สวิตช์กำหนดรหัสแบบแมนนวลอยู่ใต้ฝาครอบตัวเครื่องด้านขวา |
| ขีดจำกัดความคลาดเคลื่อนของการแปลง | โดยทั่วไป 0.5%, สูงสุด 1% (ความไม่เป็นเชิงเส้น ความละเอียด และการสอบเทียบจากโรงงาน) |
| ความต่างศักย์สูงสุด | ±1 V (ระหว่างขั้วจ่ายไฟ M และกราวด์แอนะล็อก AGND) |
| ศักย์อ้างอิงร่วม | AGND (ขั้วลบของอินพุตและเอาต์พุตแอนะล็อกทั้งหมด) |
| ข้อมูลจำเพาะสายเคเบิลแอนะล็อก | สูงสุด 100 ม. (สายชีลด์แบบสองแกน, พื้นที่หน้าตัด > 0.5 mm2) |
| ค่าคงที่เวลาของตัวกรองอินพุต | 470 us สำหรับอินพุตแรงดัน, 100 us สำหรับอินพุตกระแส |
| รอบการแปลง (8 อินพุต + 8 เอาต์พุต) | 8 ms |
| ความต้านทานเชิงโอห์มของอินพุต | อินพุตแรงดัน: > 100 kOhm, อินพุตกระแส: ประมาณ 330 Ohm |
| โหลดเอาต์พุตแรงดัน | สูงสุด +20 mA (จ่ายกระแส), สูงสุด -10 mA (รับกระแส) |
| ความต้านทานโหลดเอาต์พุตกระแส | 0 ถึง 500 Ohm (ภาระโหลด) |
| อุณหภูมิใช้งานที่อนุญาต | 0 ถึง 55 degC |
| ตัวเลือกการติดตั้งทางกล | ราง DIN (DIN EN 50022-35, ลึก 15 mm) หรือยึดด้วยสกรู M4 จำนวน 4 ตัว |
| กว้าง x สูง x ลึก | 120 x 140 x 85 mm |
| น้ำหนัก | 450 g |
| ประเภทเทอร์มินัลบล็อกของคอนเน็กเตอร์ | ตัวเลือกการกำหนดค่า | การกำหนดขั้วต่อที่ใช้ได้ |
|---|---|---|
| เทอร์มินัลบล็อกแบบสกรูถอดได้ | สูงสุด 1 x 2.5 mm2 หรือสูงสุด 2 x 1.5 mm2 | ขั้วต่อแหล่งจ่ายไฟ DC หลัก 24V, พินบัสระบบ CS31 |
| เทอร์มินัลบล็อกแบบสกรูถอดได้ | สูงสุด 1 x 1.5 mm2 | อินพุตแอนะล็อก เอาต์พุตแอนะล็อก และอินพุตเปิดใช้งานทั้งหมด |
| ขั้ว 25 (+) และขั้ว 26 (-) | ลูปอินเตอร์ล็อกไบนารีแบบสองสาย | อินเทอร์เฟซเฉพาะสำหรับเปิดใช้งานเอาต์พุตแอนะล็อก |
