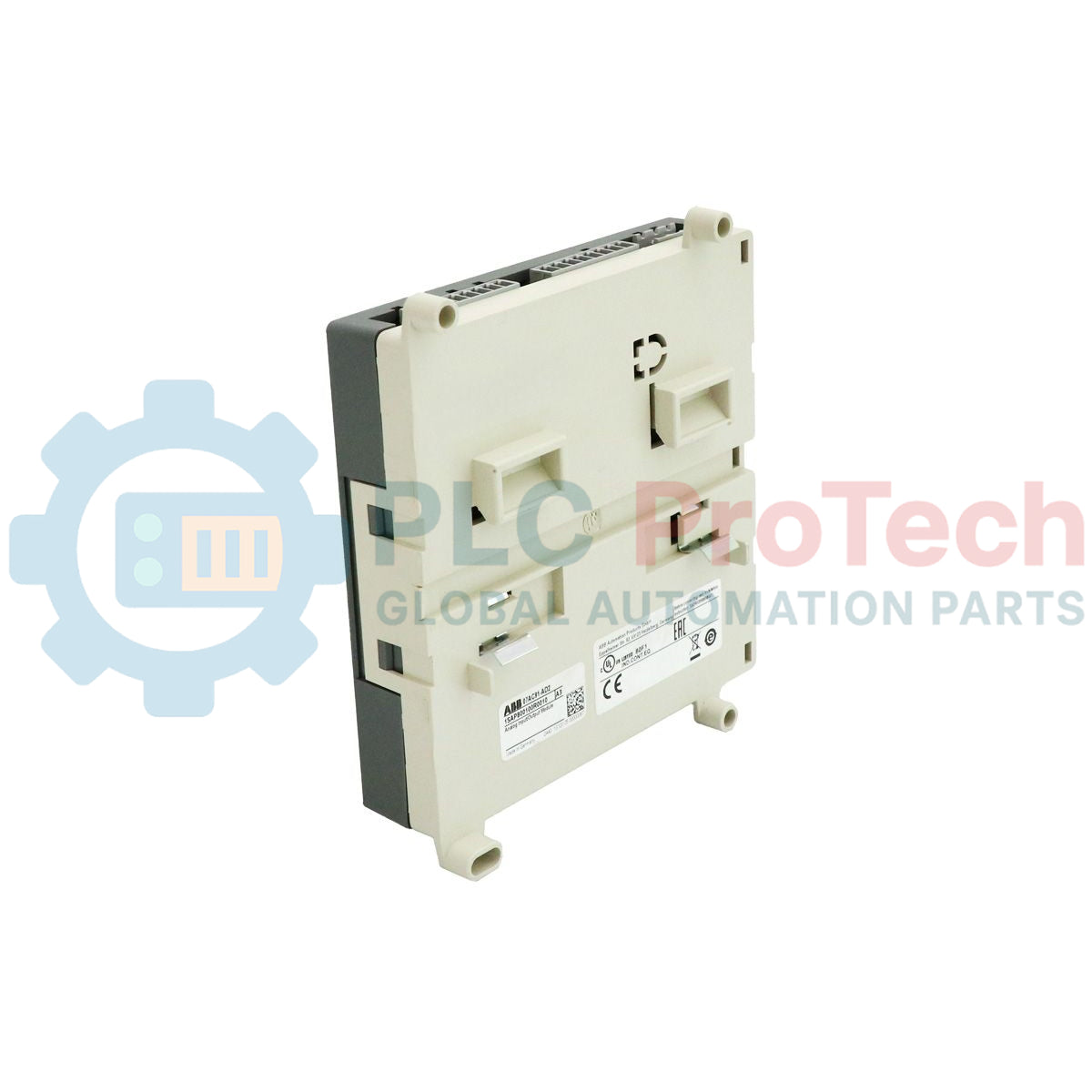

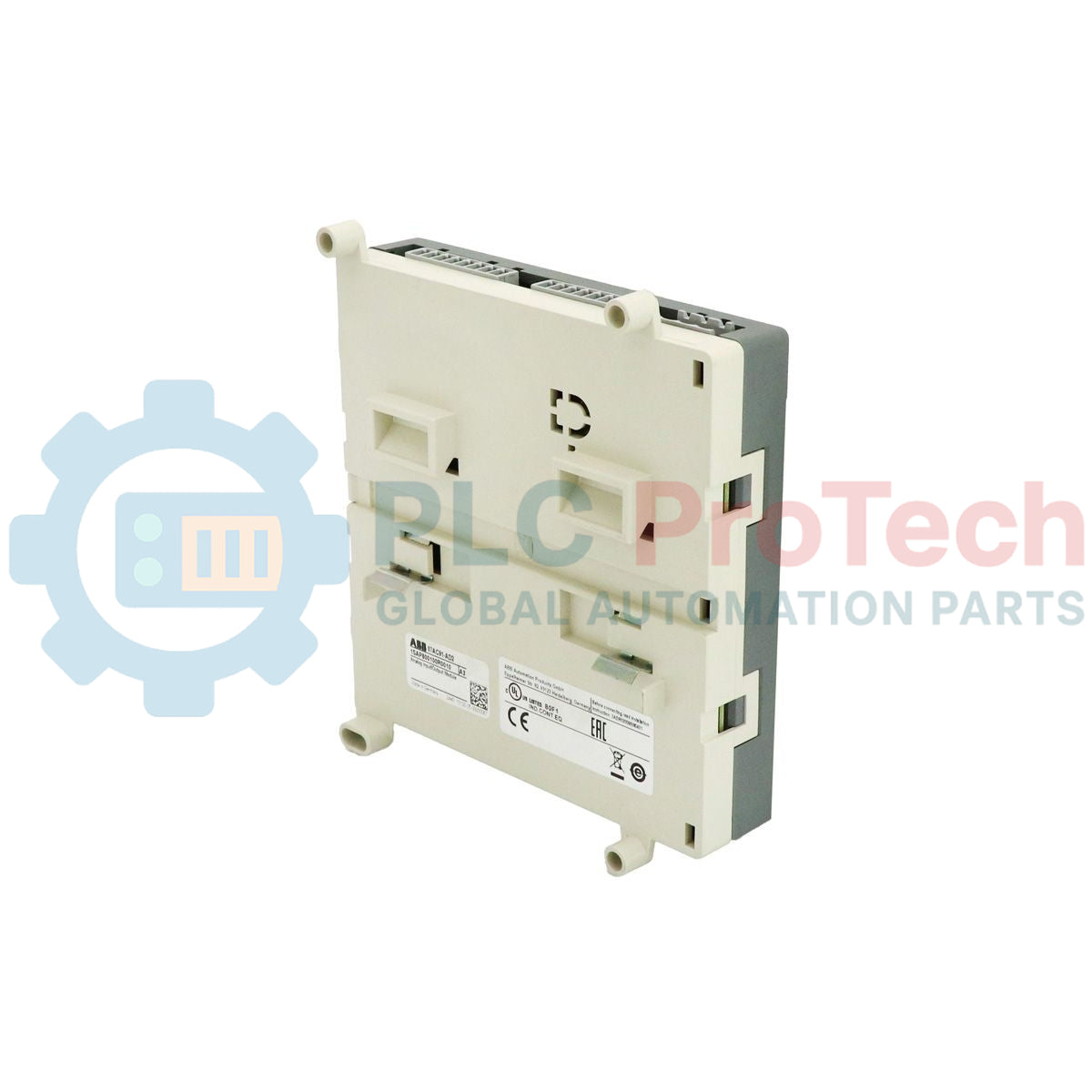

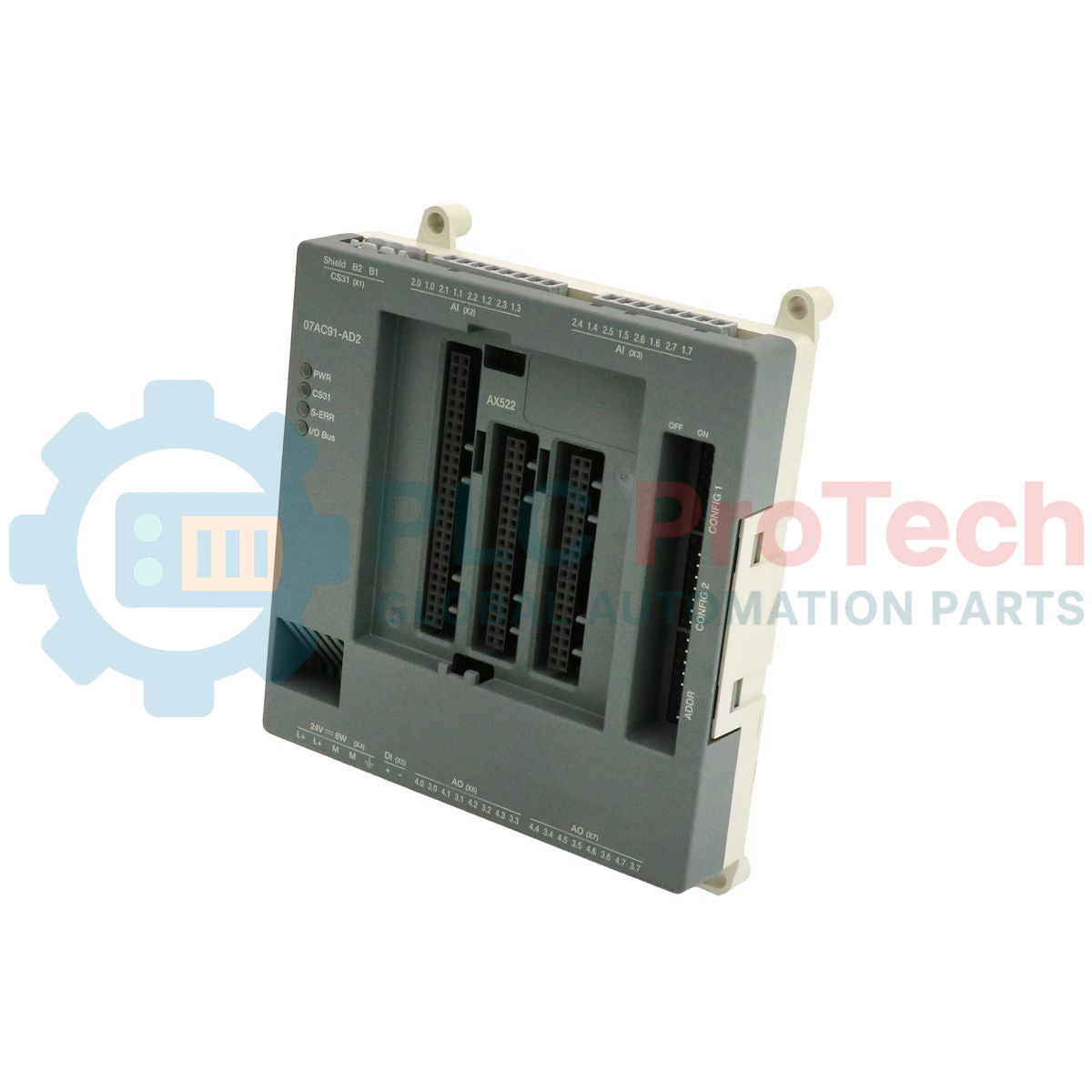

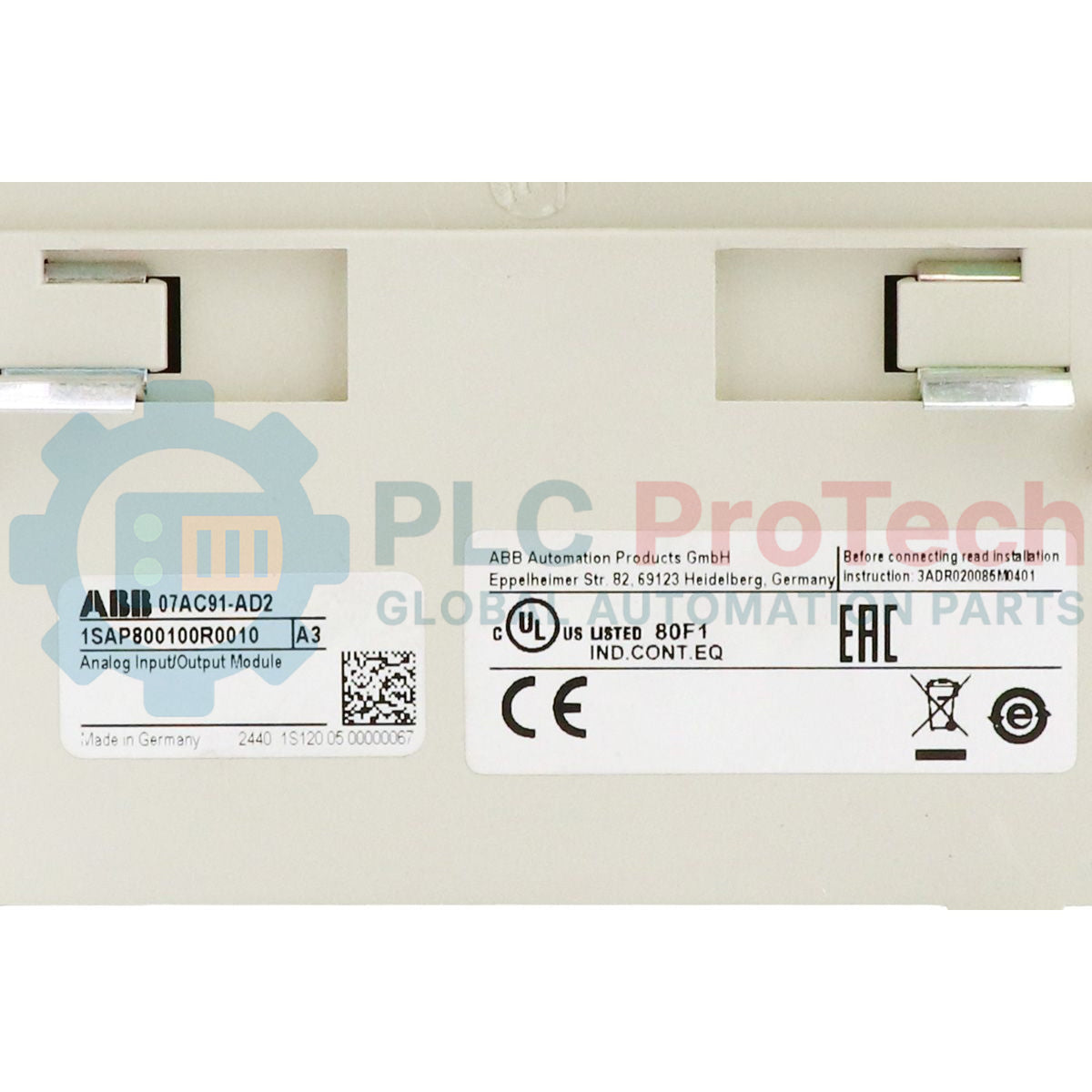

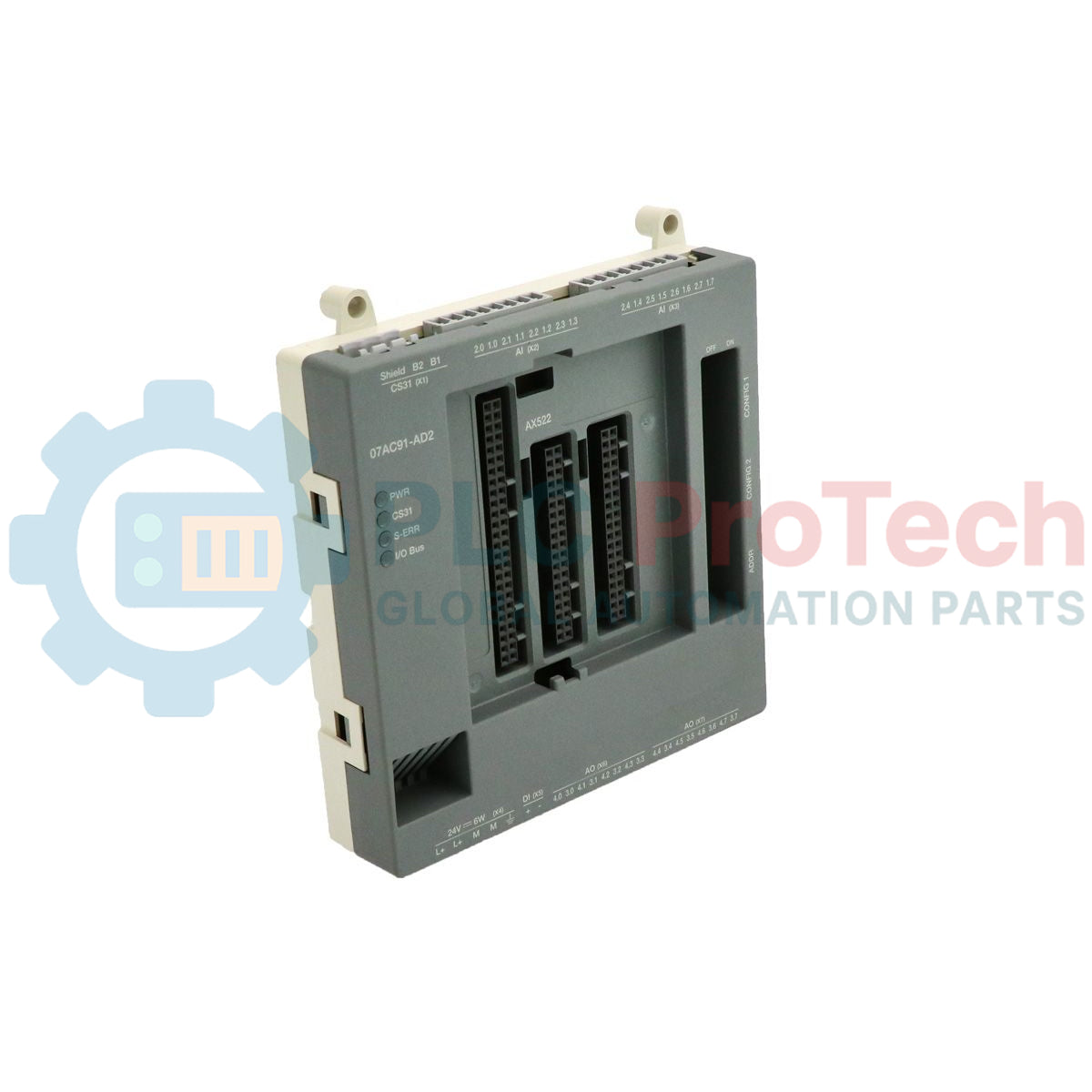

ABB 1SAP800100R0010 07AC91-AD2 โมดูลอินพุต/เอาต์พุตแบบแอนะล็อก CS31

SKU 1SAP800100R0010

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 1SAP800100R0010
Country of origin:สวีเดน
Product Type: โมดูล I/O แบบแอนะล็อก
Barcode: 85371091
Payment: T/T, Western Union
Weight: 40000g
Dimensions: 120 มม. x 80 มม. x 60 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาเพื่อการผสานรวมเข้ากับเครือข่ายระบบอัตโนมัติอุตสาหกรรมแบบกระจายศูนย์ได้อย่างราบรื่น ABB 1SAP800100R0010 ทำหน้าที่เป็นโมดูลอินพุต/เอาต์พุตการกำหนดค่าแอนะล็อก 07AC91-AD2 ที่มีความน่าเชื่อถือสูง อุปกรณ์นี้ทำงานบน โปรโตคอลฟิลด์บัส CS31 ที่มีประสิทธิภาพ ช่วยรองรับการจัดการเครื่องมือวัดแอนะล็อกระยะไกลความหนาแน่นสูงโดยไม่ต้องใช้พื้นที่ในตู้มากเกินไป ด้วย อินพุตแอนะล็อก 8 ช่องและเอาต์พุตแอนะล็อก 8 ช่อง และความละเอียด 12 บิตพร้อมเครื่องหมาย จึงรองรับทั้งสัญญาณแรงดัน (U) และกระแส (I) ฮาร์ดแวร์นี้ออกแบบมาให้ปรับใช้ได้หลากหลาย รองรับรูปแบบการเชื่อมต่อทางกายภาพทั้งแบบ 2 สายและ 3 สาย จึงเข้ากันได้ดีกับเซ็นเซอร์และทรานสมิตเตอร์อุตสาหกรรมมาตรฐาน

คุณสมบัติ

โมดูลฟังก์ชันคู่ที่มีอินพุตแอนะล็อก 8 ช่องและเอาต์พุตแอนะล็อก 8 ช่อง
การกำหนดพารามิเตอร์ที่ยืดหยุ่นสำหรับช่วงสัญญาณแรงดันและกระแส
ความละเอียดการแปลง 12 บิตพร้อมเครื่องหมายเพื่อให้รอบการวัดมีเสถียรภาพ
อินเทอร์เฟซบัสระบบ CS31 ในตัวสำหรับการสื่อสารแบบกระจายศูนย์ที่เชื่อถือได้
รองรับการกำหนดค่าเซ็นเซอร์และแอคชูเอเตอร์แบบ 2 สายและ 3 สายที่หลากหลาย
เทอร์มินัลบล็อกแบบเสียบได้เพื่อให้การเดินสายภาคสนามง่ายขึ้นและรองรับการบำรุงรักษาแบบถอดเปลี่ยนได้รวดเร็ว

การใช้งาน

เครือข่ายเทเลเมทรี SCADA แบบกระจายศูนย์และเครือข่ายขยาย I/O ของ PLC
การควบคุมสถานีสูบน้ำและโรงบำบัดน้ำอุตสาหกรรม
การควบคุมเครื่องจักรและสายกระบวนการผลิตที่ใช้ระบบฟิลด์บัส CS31 รุ่นเก่า
ระบบตรวจสอบ HVAC และห้องทดสอบสภาพแวดล้อม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ABB
รหัสสั่งซื้อ	1SAP800100R0010
ชื่อรุ่น	07AC91-AD2
ประเภทโมดูล	โมดูลอินพุต/เอาต์พุตการกำหนดค่าแอนะล็อก
อินพุตแอนะล็อก	8 (กำหนดค่าได้; แรงดัน/กระแส)
เอาต์พุตแอนะล็อก	8 (กำหนดค่าได้; แรงดัน/กระแส)
ความละเอียด	12 บิต + เครื่องหมาย
แหล่งจ่ายไฟเสริม	24 VDC
บัสระบบ	บัส CS31
ประเภทการเดินสายที่รองรับ	2 สาย, 3 สาย
วิธีการเชื่อมต่อ	ขั้วต่อแบบเสียบได้
รหัสสินค้า	85371091
น้ำหนักจัดส่ง (คำนวณ)	0.20 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	120 มม. x 80 มม. x 60 มม.

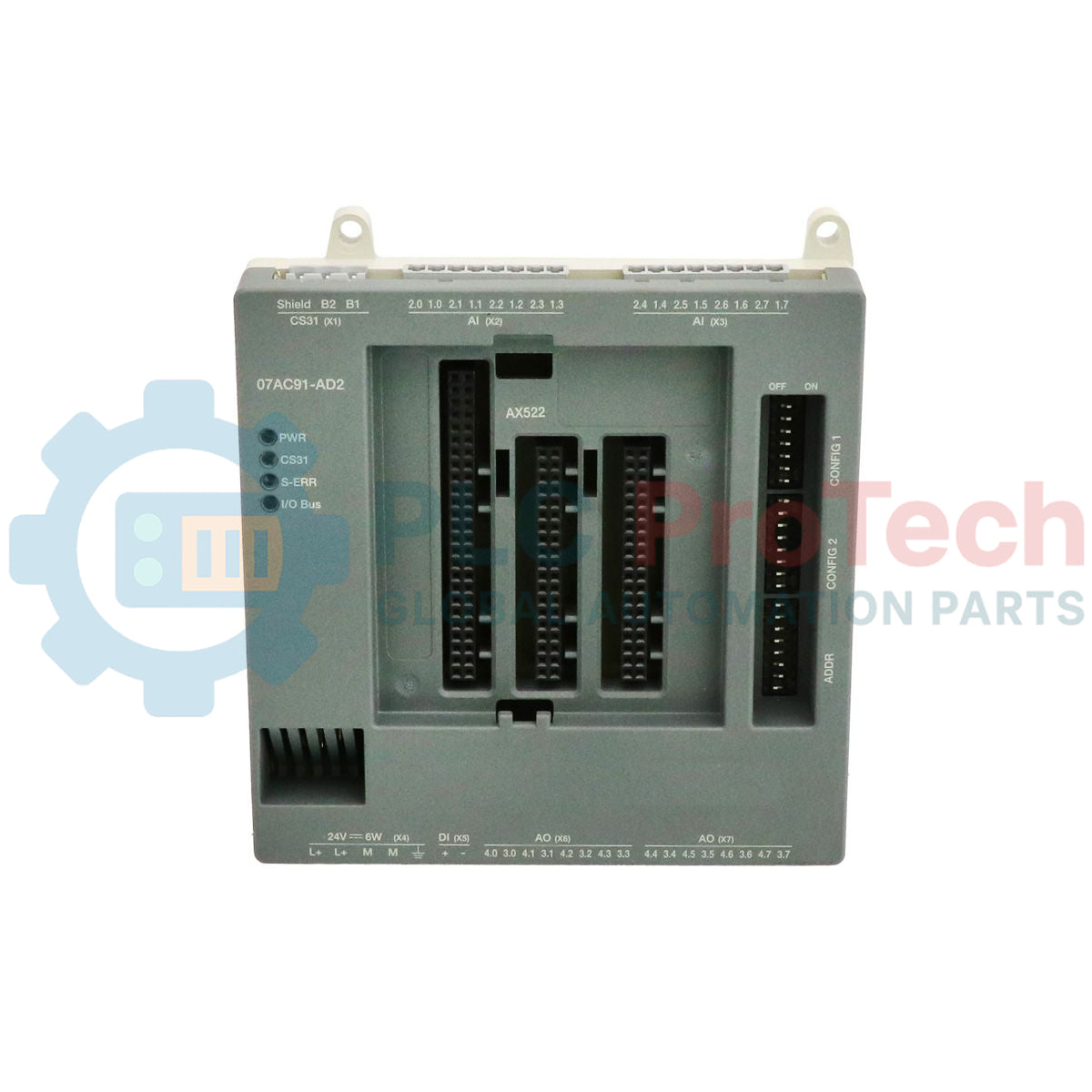

การเชื่อมต่อและอินเทอร์เฟซ

กลุ่มอินเทอร์เฟซ	การกำหนดขั้วต่อ / พอร์ต	รายละเอียดการทำงาน
แหล่งจ่ายไฟ	L+, M	อินพุตแหล่งจ่ายไฟเสริม 24 VDC ภายนอกและกราวด์ระบบ
ฟิลด์บัส CS31	Bus1, Bus2, Shield	สายบัสสื่อสารอนุกรมของระบบและกราวด์สำหรับป้องกันสัญญาณรบกวน
อินพุตแอนะล็อก	I0+ ถึง I7+, ร่วม	ช่องสัญญาณที่กำหนดค่าสำหรับวงจรแรงดันหรือกระแสแบบแอ็กทีฟ/พาสซีฟ
เอาต์พุตแอนะล็อก	O0+ ถึง O7+, ร่วม	สัญญาณเอาต์พุตแรงดัน/กระแสที่ควบคุมสำหรับแอคชูเอเตอร์เฉพาะที่

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

โมดูล 07AC91-AD2 เชื่อมต่อโดยตรงกับคอนโทรลเลอร์มาสเตอร์ AC31 รุ่นเก่า และสามารถรวมเข้ากับระบบ AC500 รุ่นใหม่ได้โดยใช้โมดูลบัสมาสเตอร์ CS31 ที่เหมาะสม (เช่น CI590 หรือพอร์ตอนุกรมในตัวที่กำหนดค่าสำหรับ CS31) ตรวจสอบให้แน่ใจว่าซอฟต์แวร์กำหนดค่า PLC มีโปรไฟล์คำอธิบายการกำหนดค่าโมดูล GSD หรือเทียบเท่าที่ถูกต้องและตรงกับรุ่นดัชนีฮาร์ดแวร์ของ 1SAP800100R0010 เพื่อป้องกันการกำหนดค่าระบบไม่ตรงกันระหว่างการเริ่มเดินระบบ

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ข้อผิดพลาดด้านการสื่อสารที่พบบ่อยบนบัส CS31 มักเกิดจากการเทอร์มิเนตบัสไม่ถูกต้องหรือสายแยกสาขาที่ยาว (สตับ) ตรวจสอบให้มีตัวต้านทานเทอร์มิเนต 120 โอห์มที่จุดปลายทางกายภาพของเครือข่าย CS31 เนื่องจากการแปลงสัญญาณแอนะล็อกแบบ 12 บิตมีความไวสูง จึงห้ามเดินสายอินพุตแอนะล็อกขนานกับสายแรงดันสูงหรือชุดขับมอเตอร์ AC โดยไม่เว้นระยะห่างตามมาตรฐานและจัดให้มีแผงกั้นป้องกันทางกายภาพอย่างเพียงพอ

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

กำหนดค่าสวิตช์แอดเดรสแบบหมุนของโมดูลก่อนบูตระบบเสมอ มาสเตอร์บัส CS31 จะสแกนช่วงแอดเดรสเมื่อเริ่มต้นระบบ การเปลี่ยนแอดเดรสแบบไดนามิกขณะที่อุปกรณ์ทำงานอยู่จะทำให้เกิดบัสฟอลต์ของ CPU มาสเตอร์ ต่อสายชีลด์สัญญาณเข้ากับบัสบาร์กราวด์เพื่อการใช้งาน (FE) ภายในตู้ควบคุมโดยตรง และหลีกเลี่ยงการต่อกราวด์ชีลด์ทั้งสองด้านเพื่อขจัดความเสี่ยงจากกระแสกราวด์ลูปที่สร้างความเสียหาย

แนวทางการติดตั้ง

คำเตือนสำคัญ

แยกแหล่งจ่ายไฟฟ้าทั้งหมดก่อนดำเนินการติดตั้งทางกายภาพ ต่อขั้วสาย หรือกำหนดค่าสวิตช์แอดเดรส การไม่ตัดแหล่งจ่าย 24 VDC ภายนอกและสายจ่ายไฟแรงดันสูงอาจทำให้เกิดไฟฟ้าช็อตถึงแก่ชีวิต โมดูลเสียหาย หรือการทำงานของลูปควบคุมผิดปกติ

1 ติดตั้งโมดูลบนราง DIN มาตรฐานขนาด 35 มม. โดยตรวจสอบให้แน่ใจว่ากลไกล็อกเข้าที่และตัวเครื่องยึดแน่นสนิท

2 กำหนดแอดเดรสสถานี CS31 ที่ถูกต้องบนโมดูลโดยใช้สวิตช์แอดเดรสฮาร์ดแวร์บนตัวเครื่อง

3 ตรวจสอบการตั้งค่าการเทอร์มิเนต และติดตั้งตัวต้านทาน 120 โอห์ม หากโมดูลนี้อยู่ที่ปลายทางกายภาพของเซกเมนต์บัส CS31

4 เดินสายอินพุตและเอาต์พุตแอนะล็อกด้วยสายคู่บิดเกลียวมีชีลด์ตามการกำหนดค่าสัญญาณแบบ 2 สายหรือ 3 สาย

5 จ่ายไฟให้สายช่วย 24 VDC และยืนยันว่า LED แสดงสถานะของโมดูลระบุว่าการจับมือสื่อสารบนบัสสำเร็จ

FAQ

โมดูล 07AC91-AD2 ใช้โปรโตคอลการสื่อสารใด

โมดูลนี้สื่อสารโดยใช้โปรโตคอลฟิลด์บัส ABB CS31 มาตรฐาน ทำให้สามารถเชื่อมต่อกับคอนโทรลเลอร์มาสเตอร์ที่รองรับ CS31 หรือระบบ AC500 ที่ติดตั้งอินเทอร์เฟซอนุกรม CS31 ที่เหมาะสมได้

1SAP800100R0010 มีช่องสัญญาณแอนะล็อกจำนวนเท่าใด

โมดูลนี้มีอินพุตแอนะล็อก 8 ช่องและเอาต์พุตแอนะล็อก 8 ช่อง โดยทั้งสองประเภทสามารถกำหนดค่าให้รองรับสัญญาณแรงดันไฟฟ้าหรือกระแสไฟฟ้าได้

โมดูลนี้รองรับเซ็นเซอร์แอนะล็อกทั้งแบบแอ็กทีฟและพาสซีฟหรือไม่

ใช่ โมดูลนี้มาพร้อมขั้วต่อแบบถอดเสียบได้ซึ่งรองรับการเชื่อมต่อแบบ 2 สายและ 3 สาย จึงใช้งานร่วมกับทรานสมิตเตอร์แบบแอ็กทีฟและเซ็นเซอร์พาสซีฟที่ใช้ไฟเลี้ยงจากลูปได้

ตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัลของโมดูลนี้มีความละเอียดเท่าใด

อินพุตและเอาต์พุตแอนะล็อกทำงานด้วยความละเอียดในการแปลงที่แม่นยำสูง 12 บิตบวกเครื่องหมาย
