ABB

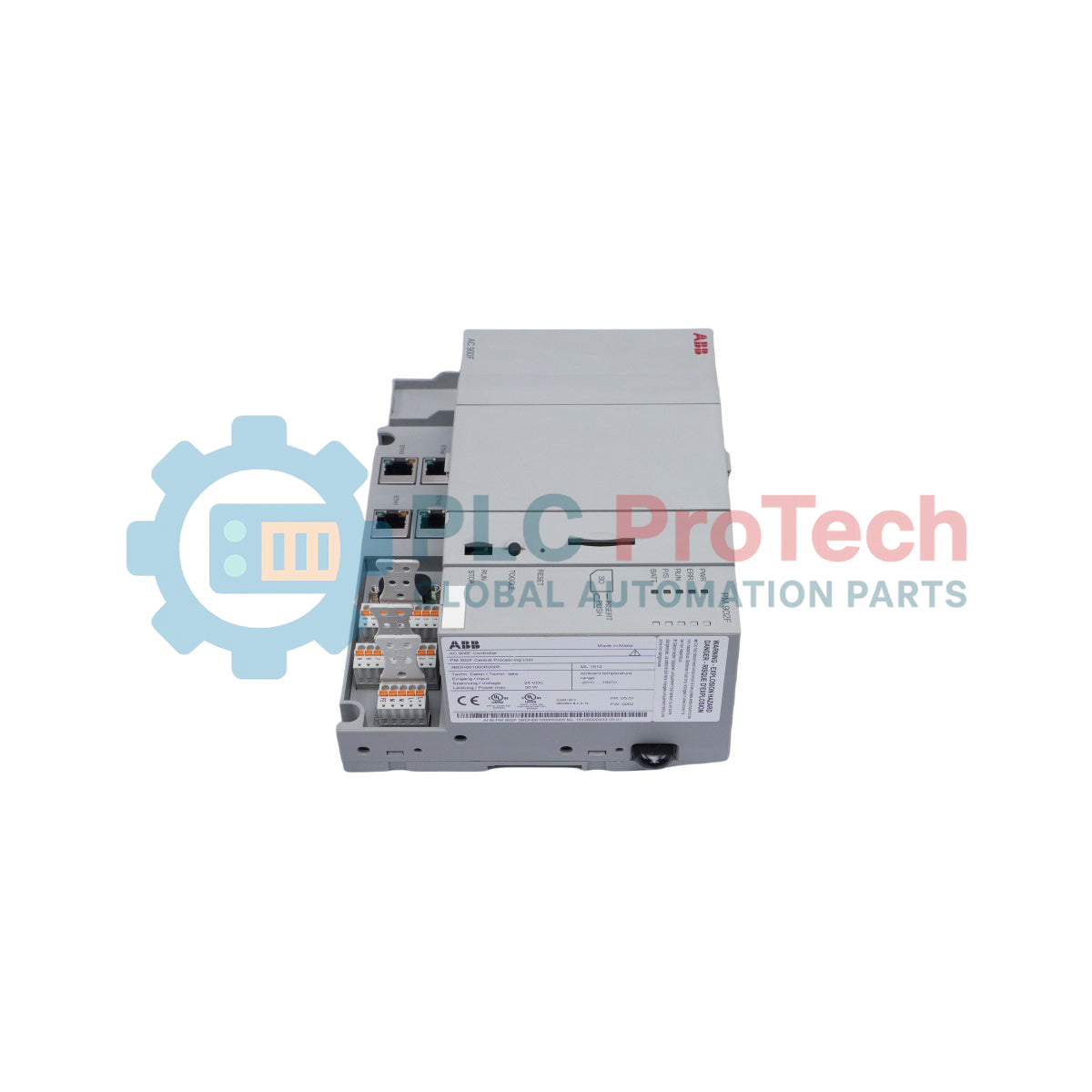

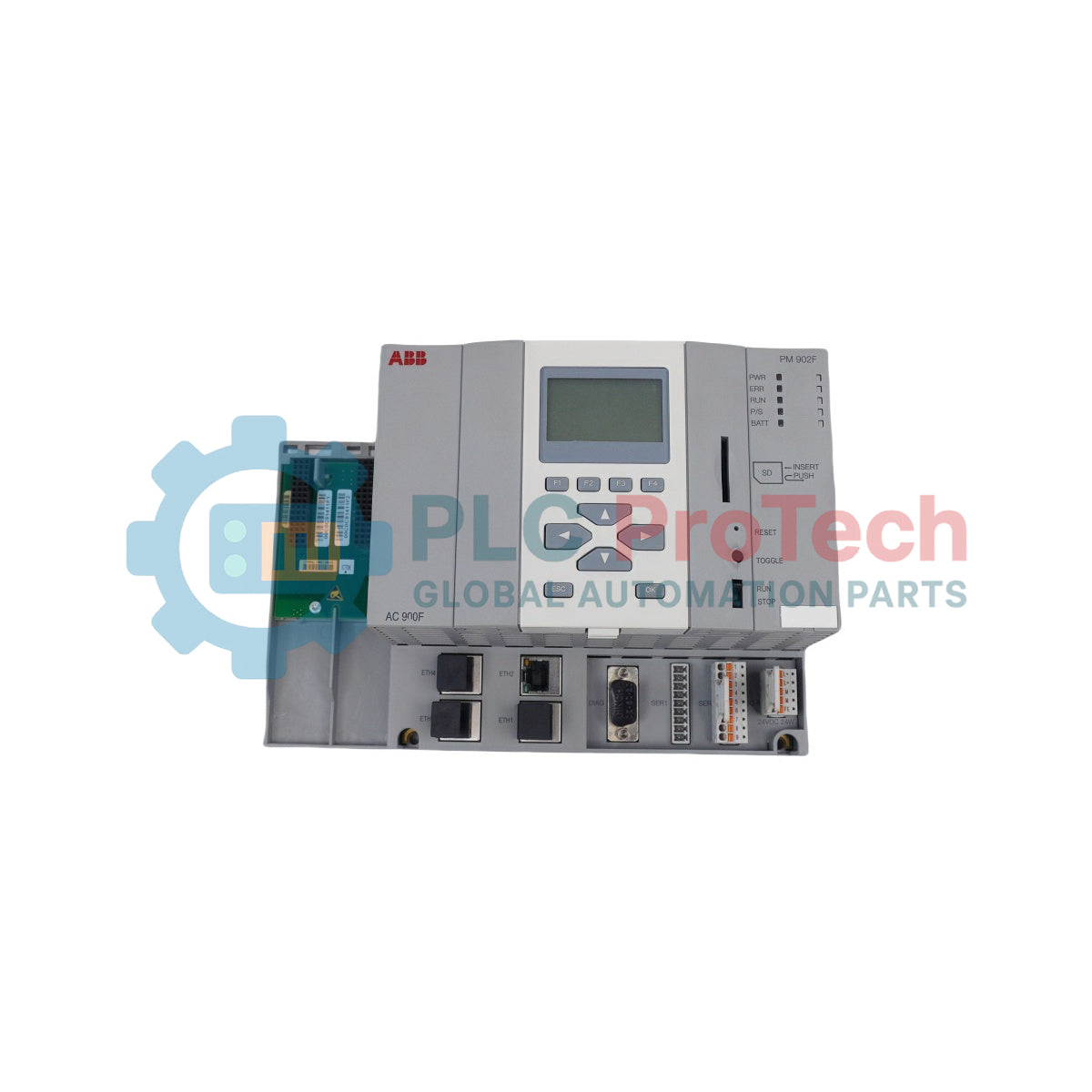

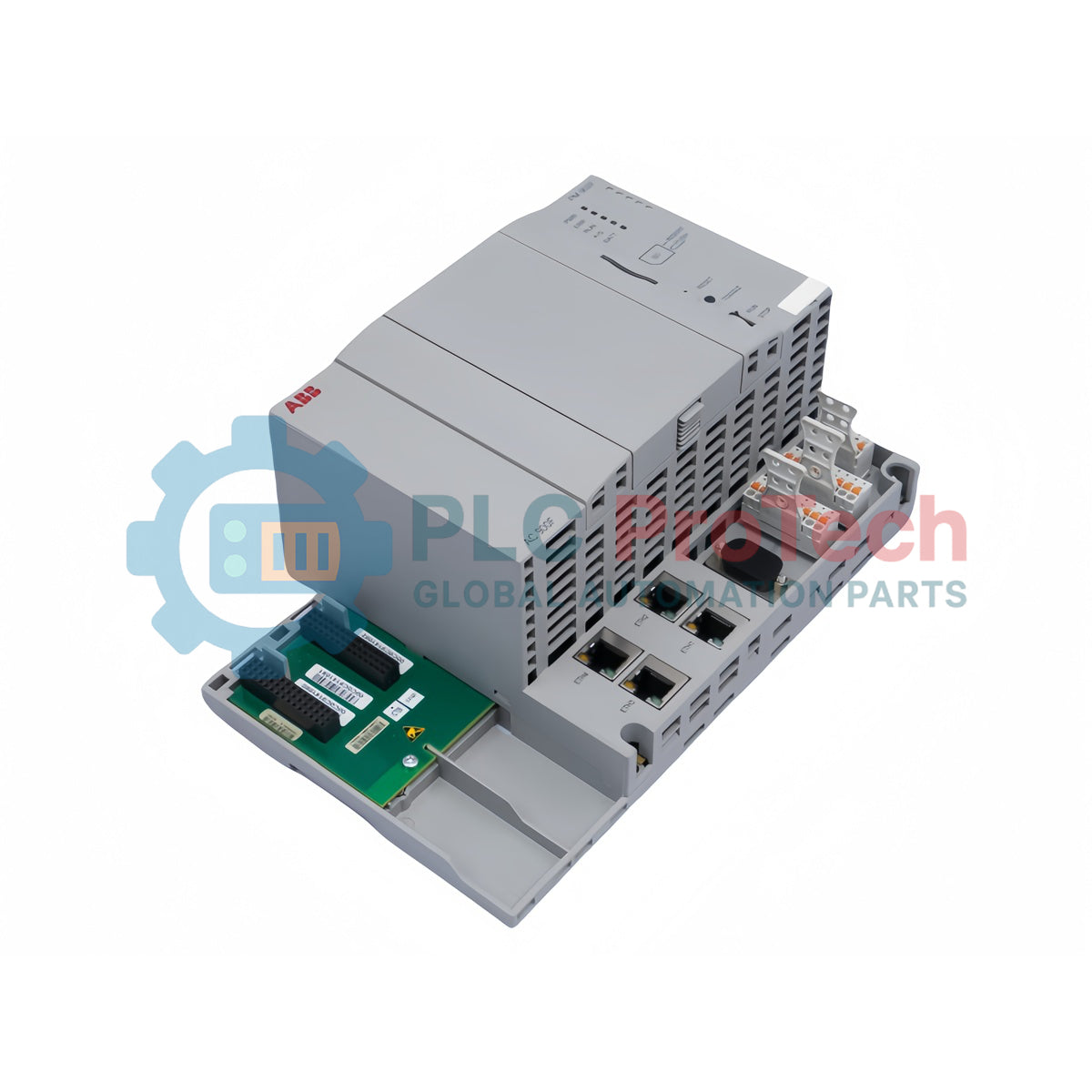

ABB AC 900F 3BDH001000R0001 PM 902F โมดูล CPU

SKU 3BDH001000R0001

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 3BDH001000R0001
Origin สวีเดน
Product Type: โมดูล CPU
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1.1 kg
Dimensions: 227 มม. x 152 มม. x 95 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

ABB PM 902F (รหัสผลิตภัณฑ์: 3BDH001000R0001) คือหน่วยประมวลผลกลางประสิทธิภาพสูง ซึ่งทำหน้าที่เป็นชุดคอนโทรลเลอร์พื้นฐานขนาดกลางในสถาปัตยกรรมระบบอัตโนมัติ Freelance AC 900F อุปกรณ์ฮาร์ดแวร์นี้ใช้รันโปรแกรมควบคุม ติดตามเครือข่ายลูปป้อนกลับกระบวนการที่มีความหนาแน่นสูง และเป็นศูนย์กลางงานสื่อสารระหว่างสถานีแบบกระจายศูนย์ ด้วยไมโครโปรเซสเซอร์ภายในความถี่ 800 MHz PM 902F 3BDH001000R0001 มาพร้อมหน่วยความจำคอนโทรลเลอร์หลักขนาด 24 MB ประกอบด้วย DRAM ขนาด 16 MB และพาร์ติชัน SRAM ขนาด 8 MB ที่มีแบตเตอรี่สำรอง เพื่อรับประกันการคงอยู่ของข้อมูลเมื่อไฟฟ้าขัดข้อง ระบบเครือข่ายมีอินเทอร์เฟซอีเทอร์เน็ตในตัว 4 ช่องสำหรับจัดตั้งวงแหวนการสื่อสารระดับโรงงานที่มีความเสถียร ขณะที่ช่องขยายแบบโมดูลาร์ 2 ช่องรองรับโมดูลอินเทอร์เฟซการสื่อสารเฉพาะทาง สามารถจัดการอินพุตและเอาต์พุตภาคสนามทางกายภาพได้ประมาณ 1,500 จุด ขึ้นอยู่กับขนาดของการใช้งานแต่ละประเภท โดยต้องใช้แหล่งจ่ายไฟภายนอก 24 VDC และเฟิร์มแวร์ซอฟต์แวร์เวอร์ชัน 2013 หรือใหม่กว่าเพื่อรันสคริปต์การประมวลผลแบบกำหนดเวลาได้แน่นอน

คุณสมบัติ

หน่วยควบคุมพื้นฐานขนาดกลาง ออกแบบมาโดยเฉพาะสำหรับเฟรมเวิร์กคอนโทรลเลอร์ระบบอัตโนมัติแบบโมดูลาร์ Freelance AC 900F
หน่วยประมวลผลความถี่สัญญาณนาฬิกา 800 MHz ความเร็วสูง ทำงานร่วมกับหน่วยความจำคอนโทรลเลอร์รวมขนาด 24 MB
พาร์ติชัน SRAM ขนาด 8 MB ที่มีแบตเตอรี่สำรองและความจุสูง เพื่อรักษาตัวแปรกระบวนการที่สำคัญและตารางหน่วยความจำ
อินเทอร์เฟซอีเทอร์เน็ต RJ45 แบบกายภาพในตัว 4 ช่อง สำหรับความซ้ำซ้อนและลูปเครือข่ายภาคสนามโดยเฉพาะ
ช่องเสียบฮาร์ดแวร์เสริม 2 ช่อง ออกแบบมาเพื่อรองรับการ์ดอินเทอร์เฟซการสื่อสารแบบเสียบเพิ่ม
รองรับความหนาแน่นของการดำเนินกระบวนการในระดับสูง ช่วยให้ขยายการรองรับจุด I/O ได้ประมาณ 1,500 จุด

การใช้งาน

การจัดการกระบวนการแบบกระจายศูนย์และลูปควบคุมตามข้อกำหนดในระบบสาธารณูปโภคของโรงงานผลิตขนาดกลาง
การประสานงานควบคุมดูแลจากส่วนกลางในโรงงานผลิตสารเคมีแบบเป็นชุด ระบบกรองน้ำ และภาคส่วนการแปรรูปด้วยความร้อน
การรวมเครือข่ายภาคสนามแบบหลายบัส โดยผสานสถานีรับส่งสัญญาณ S800 หรือ S700 ในพื้นที่เข้ากับวงแหวนอีเทอร์เน็ตของโรงงาน

ข้อมูลการสั่งซื้อ

รายละเอียด	ข้อมูลอ้างอิงสำหรับการสั่งซื้อผลิตภัณฑ์
ชื่อรุ่น	PM 902F
รหัสผลิตภัณฑ์	3BDH001000R0001
คำอธิบายผลิตภัณฑ์ในแค็ตตาล็อก	โมดูล CPU PM 902F
ประกาศรายการที่ไม่รวม	ไม่รวมชุดแสดงผล TD 951F
	ไม่รวมแบตเตอรี่ TA 951F
	ไม่ได้ติดตั้งเฟิร์มแวร์ระบบปฏิบัติการไว้ล่วงหน้า

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	รายละเอียด
ผู้ผลิต	ABB
ชื่อรุ่น	PM 902F
รหัสผลิตภัณฑ์	3BDH001000R0001
ประเภทผลิตภัณฑ์	หน่วยกลาง
ความถี่สัญญาณนาฬิกา CPU	800 MHz
หน่วยความจำรวมของคอนโทรลเลอร์	24 MB
SRAM สำรองด้วยแบตเตอรี่	8 MB
หน่วยความจำ DRAM บนบอร์ด	16 MB
อินเทอร์เฟซอีเทอร์เน็ต	4
สล็อตการสื่อสาร	สล็อต 2 ช่องสำหรับโมดูลอินเทอร์เฟซ
ข้อกำหนดแหล่งจ่ายไฟ	แหล่งจ่ายไฟภายนอก 24 VDC
เวอร์ชันซอฟต์แวร์ที่ต้องใช้	จำเป็นต้องใช้ Freelance 2013 หรือใหม่กว่า
จำนวนแบตเตอรี่	ไม่รวมแบตเตอรี่
ความกว้างสุทธิของผลิตภัณฑ์	227 มม.
ความสูงสุทธิของผลิตภัณฑ์	152 มม.
ความลึก / ความยาวสุทธิของผลิตภัณฑ์	95 มม.
น้ำหนักสุทธิของผลิตภัณฑ์	1.1 กก.
หมายเลขพิกัดศุลกากร	85371091

แนวทางการติดตั้ง

การติดตั้งราง DIN: ยึดแชสซีแบ็กเพลนของ CPU ในแนวนอนเข้ากับราง DIN มาตรฐานแบบหมวกทรงสูง TS 35 ที่ต่อลงกราวด์ ขันแถบล็อกทั้งหมดให้แน่นเพื่อให้แชสซีเชื่อมต่อกับรางโลหะอย่างมั่นคง
ขั้วของแหล่งจ่ายไฟ: ต่อสายแหล่งจ่ายไฟภายนอก 24 VDC เข้ากับขั้วต่ออินพุต ตรวจสอบการจัดขั้วให้ถูกต้องก่อนเปิดเครื่อง เพื่อป้องกันข้อผิดพลาดจากแรงดันย้อนกลับ
การติดตั้งโมดูลเสริม: ตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อแหล่งจ่ายไฟขาเข้าทั้งหมดจากชุดอุปกรณ์แล้ว ก่อนกดโมดูลอินเทอร์เฟซการสื่อสารเข้ากับสล็อต 1 หรือ 2 เพื่อป้องกันความเสียหายของบัสภายใน
เส้นทางระบายความร้อนของตัวเครื่อง: เว้นระยะทางกายภาพที่ไม่มีสิ่งกีดขวางอย่างน้อย 50 มม. เหนือและใต้ชุดโมดูล เพื่อให้อากาศไหลเวียนด้วยการพาความร้อนตามธรรมชาติภายในตู้แผงควบคุม
การบูตระบบปฏิบัติการ: โมดูลกลางนี้จัดส่งโดยไม่มีซอฟต์แวร์ปฏิบัติการติดตั้งมาให้ คุณต้องคอมไพล์และโหลดอิมเมจระบบรันไทม์ที่เกี่ยวข้องโดยใช้ซอฟต์แวร์ Freelance Engineering เวอร์ชัน 2013 หรือใหม่กว่าในระหว่างการติดตั้งใช้งานครั้งแรก

การปฏิบัติตามข้อกำหนดและใบรับรอง

หมวดหมู่	มาตรฐาน / ข้อกำหนด
ข้อมูล RoHS	ตามข้อกำหนด EU Directive 2011/65/EU และฉบับแก้ไข 2015/863 ลงวันที่ 22 กรกฎาคม 2019
หมวดหมู่ WEEE	5. อุปกรณ์ขนาดเล็ก (ไม่มีมิติภายนอกเกิน 50 ซม.)

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

โมดูลประมวลผลกลางนี้มาพร้อมระบบปฏิบัติการที่ติดตั้งไว้ล่วงหน้าจากโรงงานหรือไม่

ไม่ โมดูลนี้จัดส่งจากโรงงานโดยไม่มีระบบปฏิบัติการ ต้องโหลดรันไทม์ของระบบที่เหมาะสมจากภายนอกในระหว่างขั้นตอนการกำหนดค่าซอฟต์แวร์

ชุดแสดงผลภายนอกและแบตเตอรี่สำรองรวมอยู่ในหมายเลขรุ่นเฉพาะนี้หรือไม่

ไม่ ชุดแสดงผล TD 951F และชุดแบตเตอรี่ TA 951F เป็นอุปกรณ์เสริมแยกต่างหาก และไม่ได้รวมอยู่ในกล่องบรรจุภัณฑ์หลักจากโรงงาน

ข้อกำหนดพื้นฐานด้านการกำหนดค่าซอฟต์แวร์สำหรับใช้งานแกนประมวลผลนี้คืออะไร

ในการกำหนดค่าและใช้งานแกนประมวลผล จำเป็นต้องใช้ซอฟต์แวร์ระบบ Freelance เวอร์ชัน 2013 ขึ้นไปอย่างเคร่งครัด
