การจัดการประสิทธิภาพมอเตอร์สามเฟสในระบบอัตโนมัติที่ต้องการสูงได้รับการปรับให้เหมาะสมด้วยตัวแปลงความถี่แบบแปรผัน ABB ACS550-01-031A-4 ซึ่งจ่ายกระแสขาออกปกติที่ 31 แอมป์ และกำลังเพลาปกติที่ 15 kW (20 HP) ออกแบบเป็นไดรฟ์ AC เกรดอุตสาหกรรม รุ่นนี้ทำงานในช่วงแรงดันไฟฟ้าขาเข้า 380 ถึง 480 V AC เพื่อให้ประสิทธิภาพคงที่แม้ในสภาวะแรงดันไฟฟ้าแปรผัน โครงสร้างทางกายภาพมีการออกแบบ choke แบบแกว่งจดสิทธิบัตรในตัวที่ลดฮาร์มอนิกในสายจ่ายไฟได้อย่างมีนัยสำคัญทั้งในสภาวะโหลดบางส่วนและเต็มโหลด ตัวเครื่องบรรจุในระดับการป้องกัน IP21 เหมาะสำหรับติดตั้งในร่มบนผนังในแนวตั้ง ช่วยให้ควบคุมความเร็วและแรงบิดของมอเตอร์ได้อย่างใกล้ชิดในกระบวนการกลไกต่างๆ

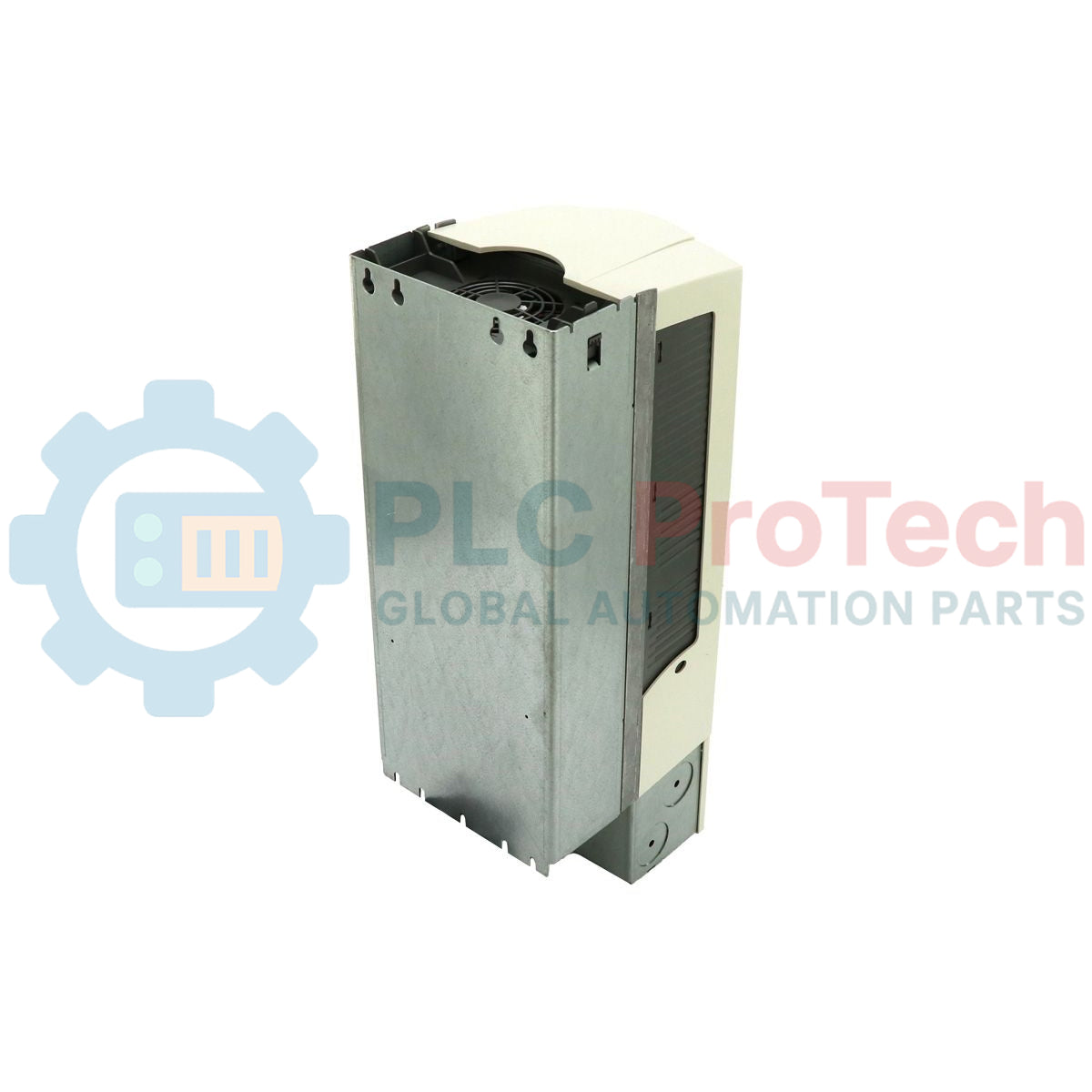

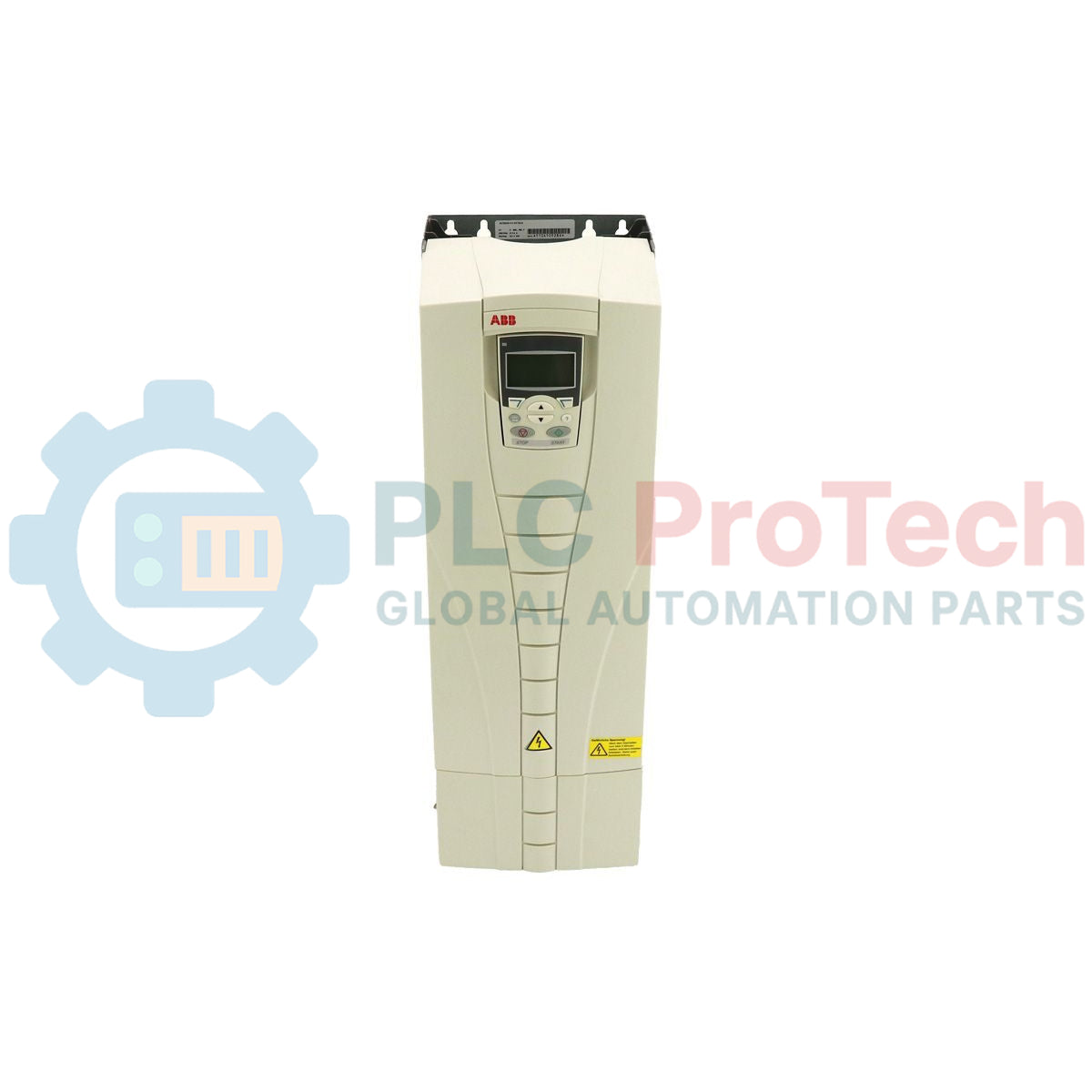

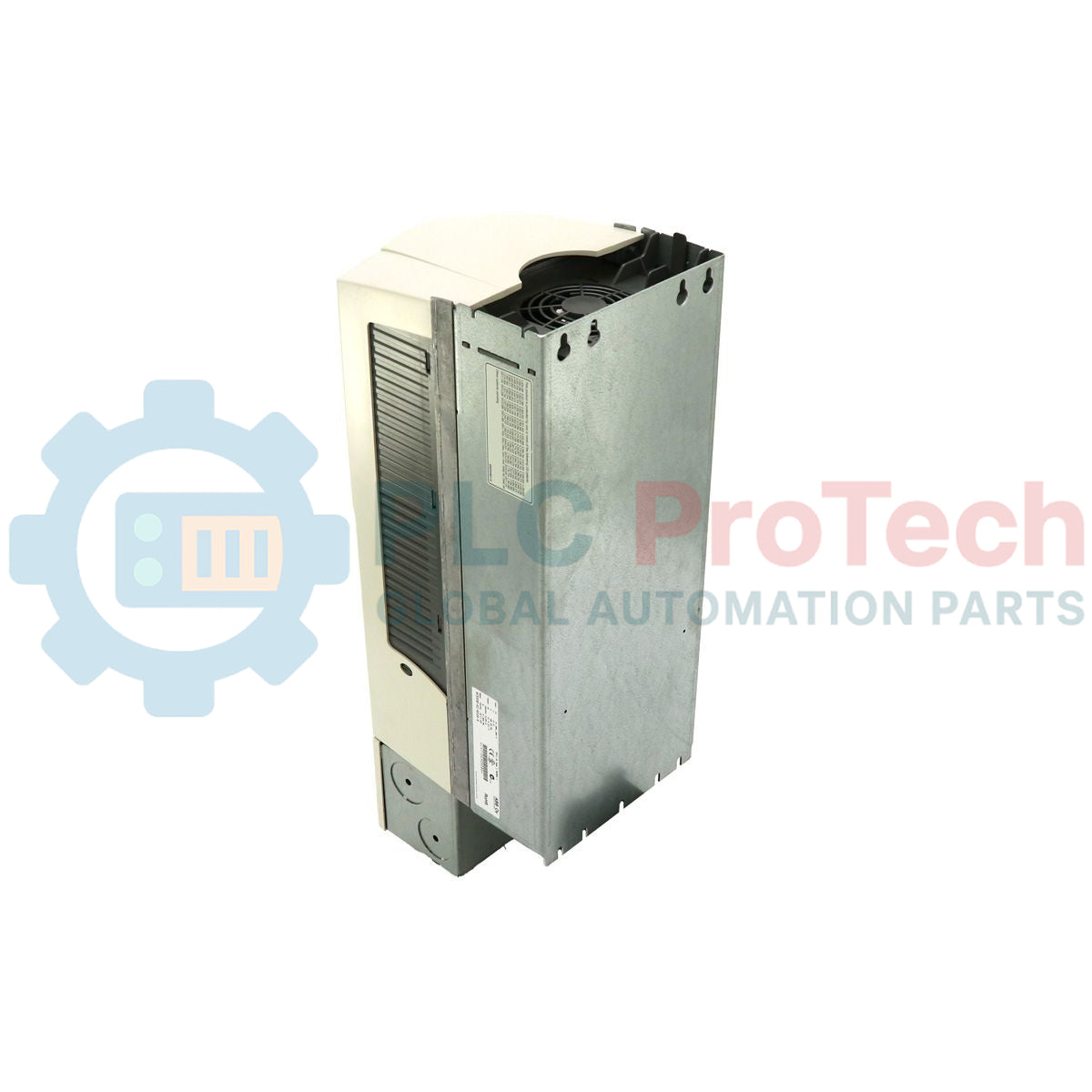

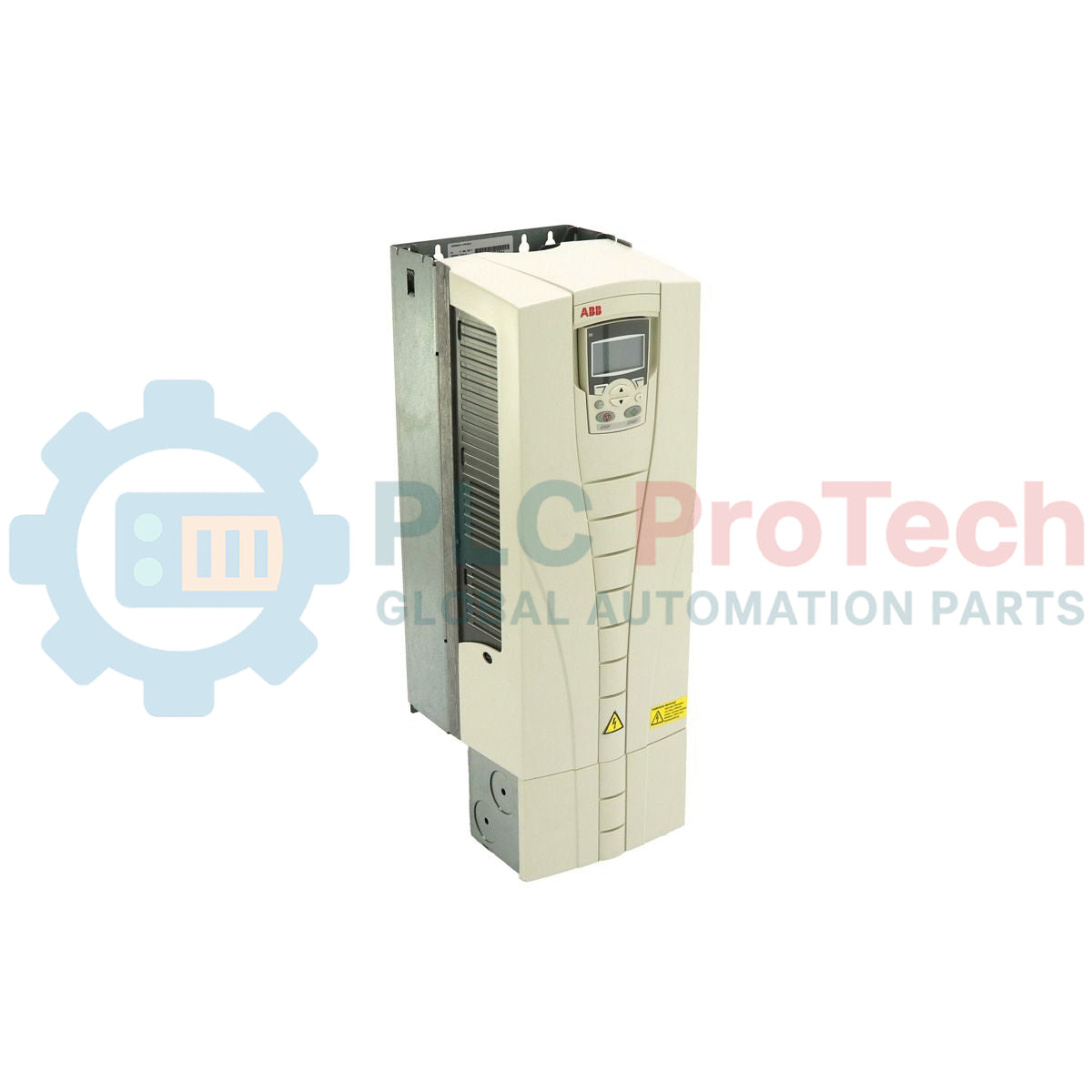

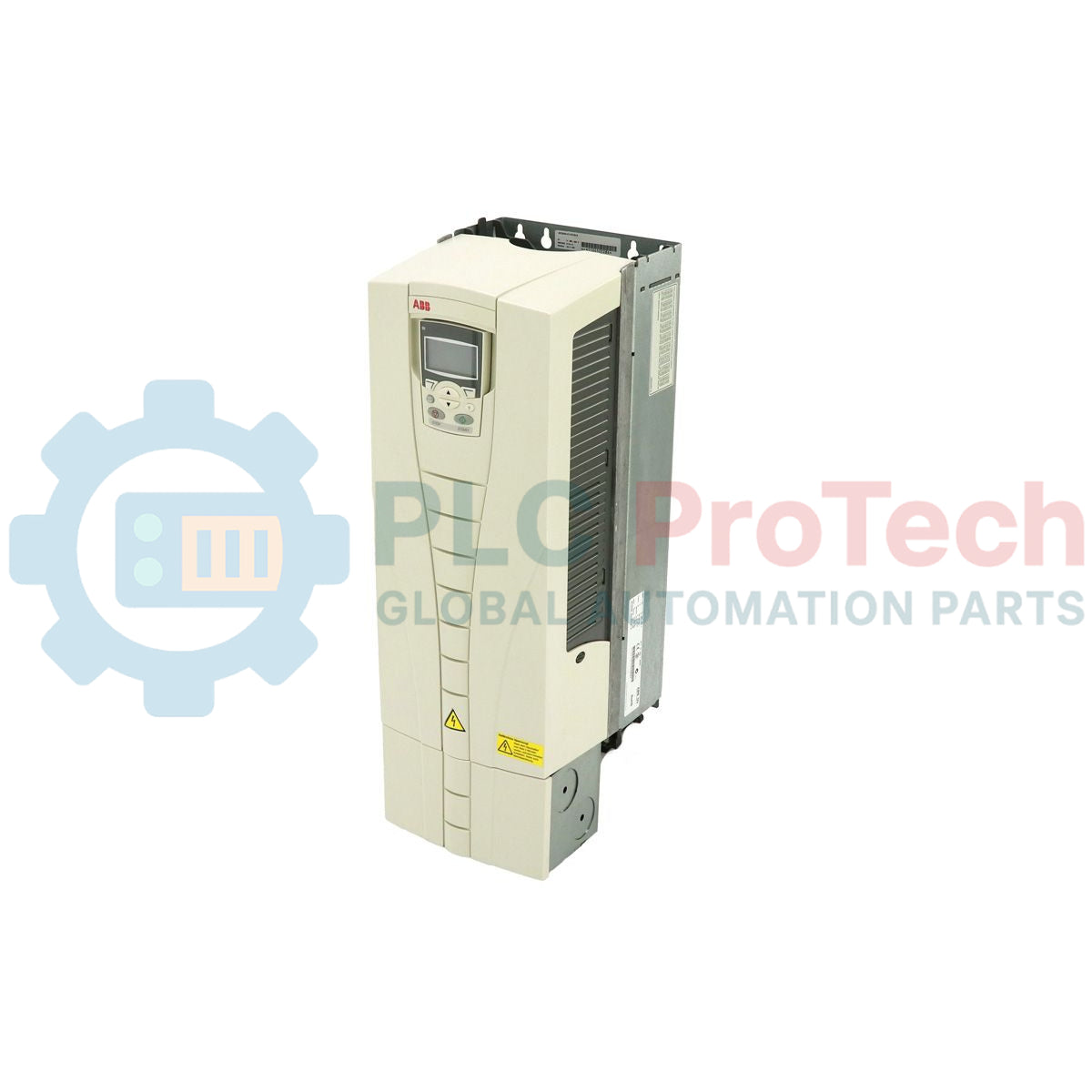

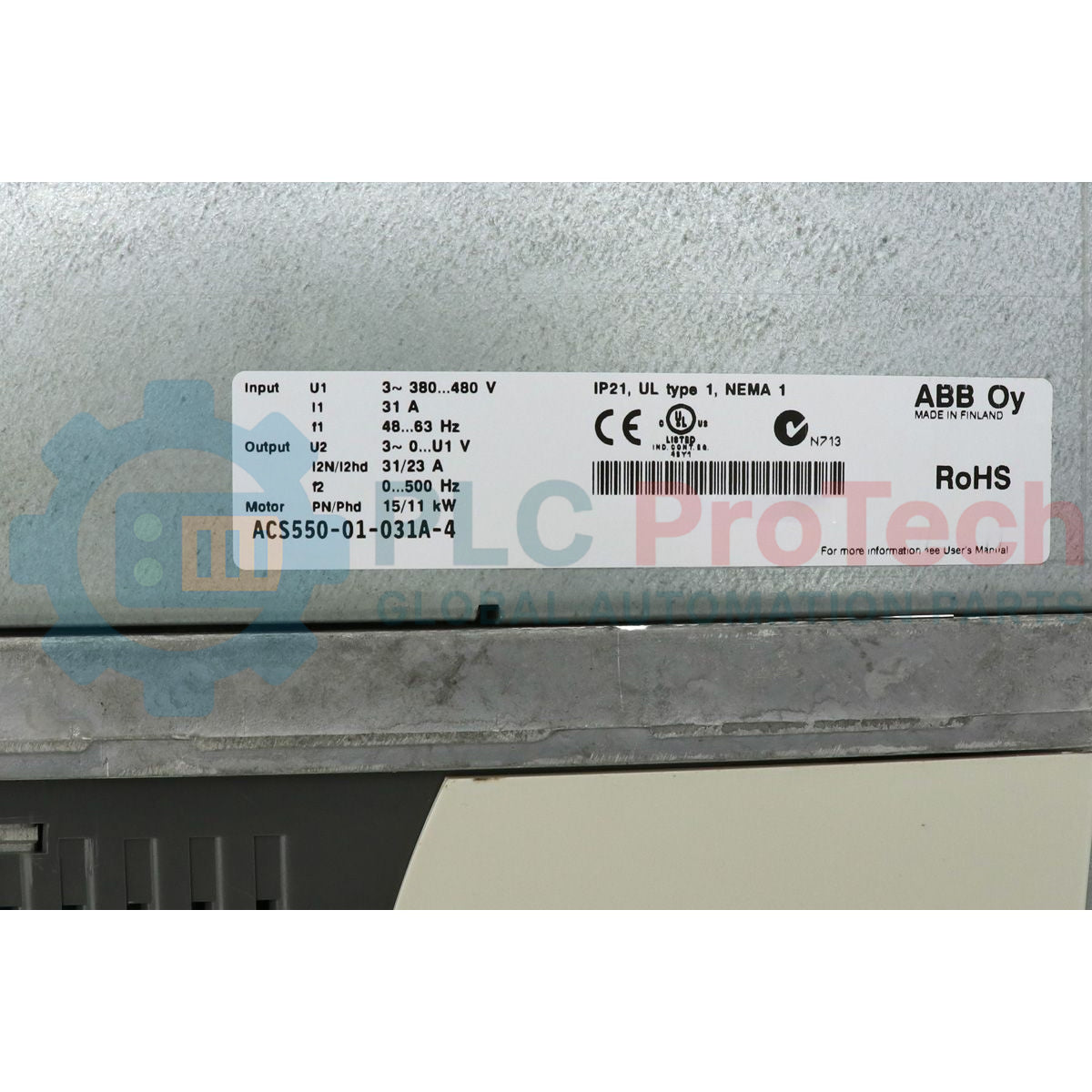

| พารามิเตอร์ | ค่าคุณสมบัติ |
|---|---|
| ผู้ผลิต | ABB |
| รหัสรุ่น | ACS550-01-031A-4 |
| ซีรีส์ผลิตภัณฑ์ | ACS550 Standard Drive |
| ช่วงแรงดันไฟฟ้าขาเข้า | 380 ถึง 480 V AC (+10% / -15%) |
| จำนวนเฟส | 3 เฟส |
| ความถี่ขาเข้า | 48 ถึง 63 เฮิรตซ์ |
| กระแสขาออกปกติ (การใช้งานปกติ) | 31.0 แอมป์ |
| กระแสขาออกปกติ (งานหนัก) | 24.6 แอมป์ |
| กำลังขาออก (การใช้งานปกติ) | 15 kW (20 HP) |
| กำลังขาออก (งานหนัก) | 11 kW (15 HP) |
| ขนาดโครง | R3 |
| ระดับการป้องกันตัวเครื่อง | IP21 (ประเภท UL 1) |
| อุณหภูมิการทำงานรอบข้าง | -15 ถึง +40 องศาเซลเซียส (ไม่อนุญาตให้มีน้ำค้างแข็ง; สูงสุด +50 องศาเซลเซียสพร้อมการลดกระแส) |
| ประสิทธิภาพ (ที่กำลังไฟฟ้าปกติ) | 97.5% |
| ขนาด (สูง x กว้าง x ลึก) | 583 มม. x 203 มม. x 231 มม. |
| น้ำหนักสุทธิสำหรับจัดส่ง | 16.00 กก. |
| ประเทศต้นทาง | ฟินแลนด์ |
| การกำหนดบล็อกขั้วต่อ | การกำหนดหน้าที่ / พารามิเตอร์การเดินสายไฟ |
|---|---|
| U1, V1, W1 | ขั้วต่อไฟฟ้ากระแสสลับ 3 เฟสสำหรับจ่ายไฟหลัก |
| U2, V2, W2 | เอาต์พุตความถี่ตัวแปร AC 3 เฟสสำหรับมอเตอร์เหนี่ยวนำ |
| UDC+, UDC- | การเชื่อมต่อบัสกลาง DC ภายใน (สำหรับโมดูลไดนามิกเบรกช็อปเปอร์) |
| PE (ขั้วกราวด์) | ขั้วกราวด์ป้องกันสำหรับสายไฟขาเข้าและชีลด์สายมอเตอร์ขาออก |
| X1-1 ถึง X1-6 (อนาล็อกอินพุต/เอาต์พุต) | AI1 (อ้างอิงความเร็ว), AI2 (อ้างอิงกระบวนการ), AO1 (ความถี่), AO2 (กระแส), แหล่งอ้างอิง 10V, AGND |
| X1-9 ถึง X1-18 (ดิจิทัลอินพุต/เอาต์พุต) | DI1 (เริ่ม/หยุด), DI2 (เดินหน้า/ถอยหลัง), DI3 ถึง DI6 (ความเร็วตั้งล่วงหน้า / เลือกแร็มป์), +24V เอาต์พุตเสริม |
| X1-19 ถึง X1-27 (รีเลย์เอาต์พุต) | รีเลย์โปรแกรมได้ 3 ช่องทาง (RO1: พร้อมใช้งาน, RO2: กำลังทำงาน, RO3: ข้อผิดพลาด / การรบกวนที่เกิดขึ้น) |
หน่วยกรอบ R3 นี้ทำงานเป็นตัวแทนโดยตรงสำหรับไดรฟ์รุ่นเก่า ACS550-01-031A-4 หากย้ายการตั้งค่าพารามิเตอร์ผ่านแผงควบคุมผู้ช่วย (ACS-CP-A) จากเวอร์ชันเก่าของไดรฟ์ ต้องตรวจสอบให้แน่ใจว่าเฟิร์มแวร์ของไดรฟ์เป้าหมายตรงกับเวอร์ชันต้นทางเพื่อป้องกันข้อผิดพลาดการโอนพารามิเตอร์ไม่เข้ากัน
การออกแบบความร้อนของกรอบ R3 อาศัยการระบายความร้อนด้วยอากาศบังคับที่มีประสิทธิภาพ พัดลมระบายความร้อนดูดอากาศจากด้านล่าง ดังนั้นต้องเว้นระยะห่างอย่างน้อย 200 มม. ทั้งด้านบนและด้านล่างของตัวเครื่อง VFD การใช้งานรุ่นนี้ในตู้ที่ไม่มีการระบายอากาศและมีความร้อนสูงโดยไม่มีการคำนวณความร้อนแบบไดนามิกจะทำให้เกิดข้อผิดพลาดความร้อนเกิน (ข้อผิดพลาด 9: มอเตอร์ร้อนเกิน หรือ ข้อผิดพลาด 3: อุปกรณ์ร้อนเกิน) เนื่องจากความร้อนสะสมบนฮีทซิงค์ภายใน
เมื่อใช้งานบนเครือข่าย IT (ระบบเดลต้าไม่กราวด์) ต้องถอดสกรูกราวด์ EMC ภายในออกเพื่อแยกตัวกรอง EMC ภายใน หากไม่ถอดตัวกรองนี้ในระบบที่ไม่กราวด์ จะทำให้ตัวเก็บประจุภายในไดรฟ์กราวด์และทำลายวาริสเตอร์ขาเข้าและบริดจ์เรคติไฟเออร์ขาเข้าอย่างรุนแรง
คำเตือนสำคัญ: อันตรายจากแรงดันไฟฟ้าสูง
แยกวงจรไฟฟ้าทั้งหมดก่อนถอดฝาครอบตู้ด้านหน้า หลังจากตัดไฟแล้ว รออย่างน้อย 5 นาทีเพื่อให้ตัวเก็บประจุ DC ภายในบัสกลางคายประจุ วัดแรงดันไฟฟ้าระหว่างเทอร์มินัล UDC+ และ UDC- ด้วยโวลต์มิเตอร์ที่สอบเทียบแล้วเพื่อให้แน่ใจว่าแรงดันต่ำกว่า 50 V DC ก่อนเริ่มงานซ่อมบำรุงหรือเชื่อมต่อบล็อกเทอร์มินัล
ติดตั้งไดรฟ์ในแนวตั้งบนแผ่นหลังเรียบที่ไม่ติดไฟภายในตู้ที่ออกแบบให้ตรงตามข้อกำหนดสภาพแวดล้อมของสถานที่
เดินสายไฟฟ้าขาเข้าและสายมอเตอร์ขาออกในท่อเหล็กแยกกันเพื่อลดการรบกวนความถี่สูงและการแทรกสัญญาณรบกวนไฟฟ้า
ต่อสายไฟฟ้ากระแสสลับ 3 เฟสเข้ากับ U1, V1, W1 และสายเบรกไดนามิก/มอเตอร์เข้ากับ U2, V2, W2 เทอร์มินัลแรงบิดตามข้อกำหนดมาตรฐานกรอบ R3
ต่อกรอบไดรฟ์กับขั้วกราวด์ PE ที่จัดไว้เฉพาะ และเชื่อมต่อสัญญาณควบคุมอนาล็อก/ดิจิทัลแรงดันต่ำโดยใช้สายคู่บิดมีชีลด์ที่ต่อเข้ากับบล็อกเทอร์มินัลควบคุม
