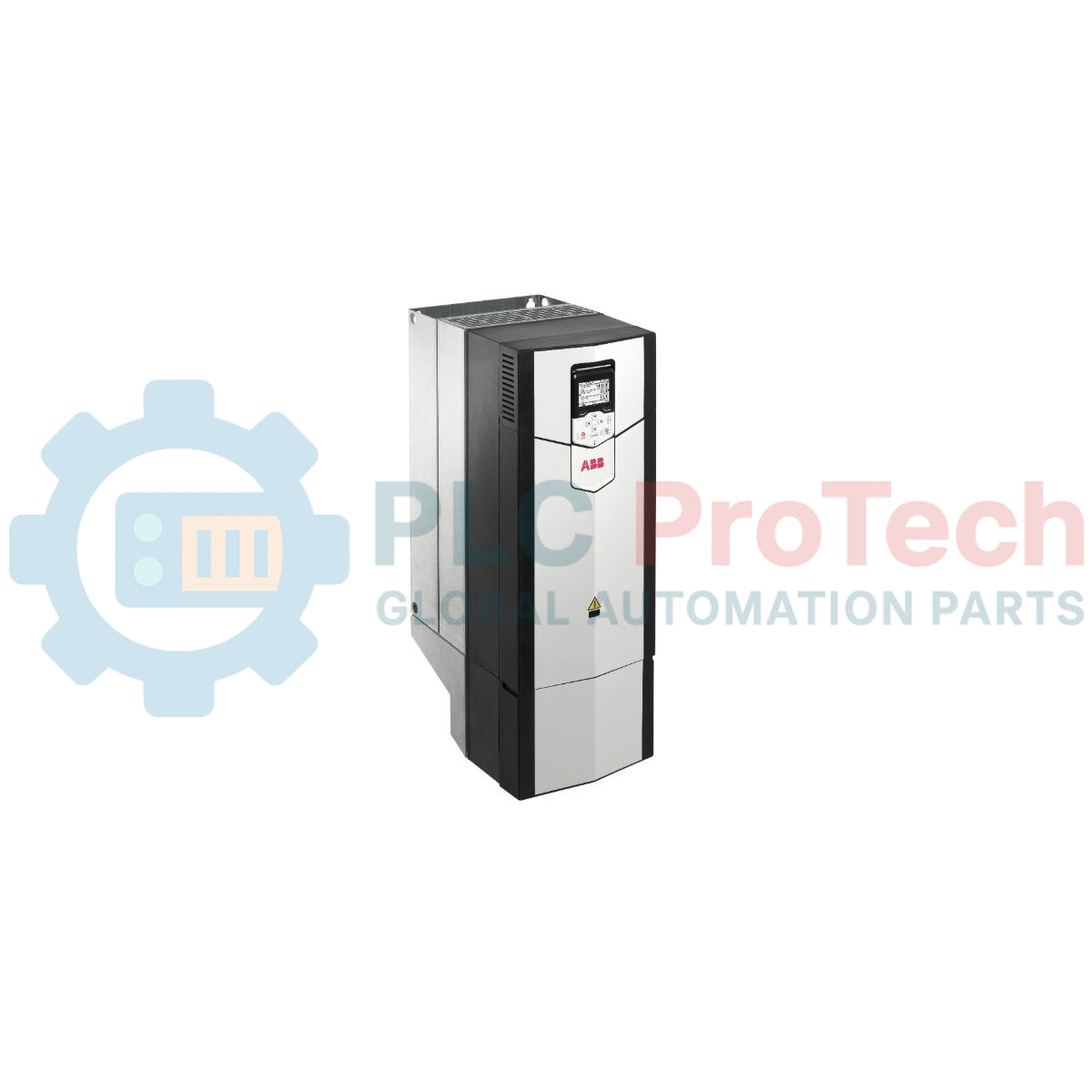

ABB ACS880-01-124A-5 อินเวอร์เตอร์ปรับความถี่ ACS880

SKU ACS880-01-124A-5

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: ACS880-01-124A-5
Country of origin:สวีเดน
Product Type: ตัวขับความถี่แปรผัน
Barcode: 85044095
Payment: T/T, Western Union
Weight: 35000g
Dimensions: 727 มม. x 357 มม. x 252 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

อินเวอร์เตอร์ปรับความถี่แบบติดผนัง ABB ACS880-01-124A-5 ให้ความสามารถในการควบคุมมอเตอร์สำหรับงานหนักในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง พร้อมการควบคุมความเร็วและแรงบิดที่เสถียรสำหรับกระบวนการทำงานต่อเนื่อง ออกแบบมาให้ทำงานกับแหล่งจ่ายไฟ 3 เฟส 500 V อินเวอร์เตอร์โมดูลนี้มีค่าพิกัด 75 kW และรองรับกระแส 124 A ตัวเครื่องแข็งแรงพร้อมระดับการป้องกัน IP21 และใช้เทคโนโลยี Direct Torque Control (DTC) ที่เป็นกรรมสิทธิ์ของ ABB เพื่อให้มอเตอร์ทำงานได้อย่างโดดเด่นและมีประสิทธิภาพด้านพลังงานสูงภายใต้รูปแบบโหลดที่หลากหลาย

คุณสมบัติเด่น

การควบคุมแรงบิดโดยตรง (DTC): ให้ความแม่นยำของแรงบิดมอเตอร์ในระบบวงรอบเปิดและวงรอบปิด รวมถึงการตอบสนองแบบไดนามิกในระดับสูง
การลดฮาร์มอนิกในตัว: โช้ก AC ในตัวช่วยลดความเพี้ยนของฮาร์มอนิก เพื่อปกป้องโครงข่ายไฟฟ้าและอุปกรณ์เสริม
ระบบความปลอดภัยเชิงฟังก์ชันในตัว: วงจรฮาร์ดแวร์ Safe Torque Off (STO) ช่วยให้สามารถเข้าดำเนินการกับเครื่องจักรได้อย่างปลอดภัย และรองรับระดับความปลอดภัย SIL 3 / PL e
ชุดควบคุมแบบถอดได้: ออกแบบด้วยขั้วต่อที่แข็งแรงและเข้าถึงได้จากด้านหน้า เพื่อให้การสำรองพารามิเตอร์ การเริ่มใช้งาน และงานทดสอบการเดินระบบทำได้ง่ายขึ้น
รูปแบบการระบายความร้อนที่เหมาะสม: ระบายความร้อนด้วยพัดลมควบคุมความเร็วในตัว เพื่อยืดอายุการใช้งานและลดความเค้นจากความร้อนภายใน

การใช้งาน

ระบบน้ำและน้ำเสีย: ปั๊มน้ำแรงเหวี่ยงขนาดใหญ่ โบลเวอร์เติมอากาศปริมาณสูง และระบบเพิ่มแรงดันน้ำของเทศบาล
การขนถ่ายวัสดุ: สายพานลำเลียงอุตสาหกรรมสำหรับงานหนักต่อเนื่อง กว้านอุตสาหกรรม และเครนเหนือศีรษะ
อุตสาหกรรมกระบวนการผลิต: เครื่องอัดรีด เครื่องผสม เครื่องกวน และเตาเผาแบบหมุนที่ต้องการแรงบิดสูง
ระบบ HVAC และโครงสร้างพื้นฐาน: ชุดจัดการอากาศแบบแรงเหวี่ยง เครื่องทำความเย็นอุตสาหกรรมขนาดใหญ่สำหรับงานหนัก และพัดลมดูดควัน

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	ABB
รหัสรุ่น	ACS880-01-124A-5
กลุ่มผลิตภัณฑ์	ไดรฟ์เดี่ยวซีรีส์ ACS880
กำลังพิกัด (งานหนัก)	75 kW
กระแสเอาต์พุตพิกัด	124 A
แรงดันไฟฟ้าจ่ายพิกัด	380 ถึง 500 V AC (3 เฟส)
ระดับการป้องกันตัวเครื่อง	IP21 (UL Type 1)
ขนาดเฟรม	R5
ขีดจำกัดอุณหภูมิขณะทำงาน	-15 ถึง +50 องศาเซลเซียส (ต้องลดพิกัดเมื่ออุณหภูมิสูงกว่า 40 องศาเซลเซียส)
น้ำหนักจัดส่ง (คำนวณ)	35.00 กก. (77.16 ปอนด์)
ขนาดบรรจุภัณฑ์ (คำนวณ)	727 มม. x 357 มม. x 252 มม.

การเชื่อมต่อและอินเทอร์เฟซ

แผงขั้วต่อ / คอนเน็กเตอร์	ฟังก์ชัน / การกำหนด
U1, V1, W1	ขั้วอินพุตแหล่งจ่ายไฟ AC 3 เฟส
U2, V2, W2	ขั้วเอาต์พุตมอเตอร์ 3 เฟส
UDC+, UDC-	จุดเชื่อมต่อบัส DC สำหรับชุดเบรกภายนอกหรือการกำหนดค่าบัส DC ร่วม
XAI / XAO	สัญญาณอินพุตแอนะล็อกและเอาต์พุตแอนะล็อก (ค่าอ้างอิงความเร็ว กระแส และแรงบิด)
XDI / XDIO	การกำหนดค่าอินพุตดิจิทัลและอินพุต/เอาต์พุตดิจิทัลสำหรับลำดับการอินเตอร์ล็อกและการควบคุม
XOUT / STO	ขั้วต่อระบบความปลอดภัย Safe Torque Off แบบสองช่องสัญญาณ

ข้อมูลเชิงลึกจากวิศวกรรมภาคสนาม

รุ่นทางเลือกและความเข้ากันได้

ACS880-01-124A-5 ใช้พื้นที่ติดตั้งตามขนาดโครงมาตรฐาน R5 จึงสามารถติดตั้งทดแทนทางกายภาพในตู้ที่ออกแบบมาสำหรับ ACS550 หรือ ACS800 รุ่นเก่าซึ่งมีกำลังพิกัดใกล้เคียงกันได้ แต่ต้องตรวจสอบระยะห่างเพื่อการระบายอากาศอย่างรอบคอบ ตรวจสอบให้แน่ใจว่าโปรไฟล์เฟิร์มแวร์บนบอร์ดควบคุม ZCON หรือ ZCU ตรงกับการ์ดออปชันฟิลด์บัสเสริม (เช่น FENA-21 สำหรับ Profinet หรือ FPBA-01 สำหรับ Profibus DP) เพื่อหลีกเลี่ยงข้อผิดพลาดในการกำหนดค่าโมดูลเมื่อจ่ายไฟ

ข้อผิดพลาดในการใช้งานและหมายเหตุด้านวิศวกรรม

เมื่อใช้งานชุดขับนี้กับโหลดความเฉื่อยสูง เช่น พัดลมอุตสาหกรรมขนาดใหญ่หรือเครื่องปั่นเหวี่ยง หลีกเลี่ยงการใช้ทางลาดลดความเร็วแบบรวดเร็วโดยไม่ตรวจสอบความสามารถในการรองรับความร้อนของบัสไฟฟ้ากระแสตรงภายในก่อน โหลดขนาดใหญ่ที่ลดความเร็วอย่างรวดเร็วจะสร้างพลังงานไฟฟ้าป้อนกลับ ซึ่งอาจทำให้เกิด ความขัดข้องแรงดันเกินของบัสไฟฟ้ากระแสตรง (รหัสข้อขัดข้อง 3210) ในการกำหนดค่าดังกล่าว ขอแนะนำเป็นอย่างยิ่งให้ติดตั้งชอปเปอร์เบรกแบบไดนามิกภายนอกและชุดตัวต้านทาน

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เพื่อป้องกันฉนวนและตลับลูกปืนของมอเตอร์จากความเสียหายที่เกิดจากแรงดันโหมดร่วม ให้ใช้สายมอเตอร์แบบมีชีลด์ชนิดสมมาตร ตรวจสอบให้แน่ใจว่าชีลด์สายเคเบิลต่อลงดินแบบรอบวง 360 องศา ทั้งภายในตัวเรือนชุดขับและที่กล่องรวมสายของมอเตอร์ ห้ามเดินสายสัญญาณควบคุมขนานไปกับสายมอเตอร์แรงดันสูงหรือสายเมนส์ ควรเว้นระยะห่างทางกายภาพอย่างน้อย 200 มม. หรือเดินสายตัดกันในแนวตั้งฉาก เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่ถูกเหนี่ยวนำ

แนวทางการติดตั้ง

คำเตือนสำคัญ:

การติดตั้งไฟฟ้าต้องดำเนินการโดยช่างเทคนิคระบบอัตโนมัติที่มีคุณสมบัติเหมาะสมเท่านั้น ตัดแยกและล็อกเอาต์วงจรไฟฟ้ากระแสสลับขาเข้าทั้งหมดจนไม่มีพลังงานโดยสมบูรณ์ก่อนเปิดตู้ รออย่างน้อย 5 นาทีหลังการแยกวงจร เพื่อให้ตัวเก็บประจุบัสไฟฟ้ากระแสตรงแรงดันสูงคายประจุจนหมด ตรวจสอบยืนยันว่าไม่มีแรงดันตกค้างด้วยมัลติมิเตอร์ดิจิทัลที่ผ่านการสอบเทียบแล้วก่อนสัมผัสขั้วต่อทุกครั้ง

1

การติดตั้งทางกล: ติดตั้งโครง R5 ในแนวตั้งบนพื้นผิวแข็งที่ไม่ติดไฟ ต้องเว้นระยะห่างขั้นต่ำ 150 มม. เหนือและใต้บริเวณช่องรับ/ระบายความร้อนอย่างเคร่งครัด

2

การเชื่อมต่อไฟฟ้าและการต่อลงดิน: ต่อไฟเมนส์ 3 เฟสขาเข้าที่ขั้ว U1, V1 และ W1 ต่อสายมอเตอร์แบบมีชีลด์โดยตรงเข้ากับขั้ว U2, V2 และ W2 ยึดสายดิน PE เข้ากับรางกราวด์ของโครงชุดขับให้แน่นหนา

3

อินพุต/เอาต์พุตควบคุมและความปลอดภัย: ปอกสายและเดินสายวงจรสตาร์ต/หยุดจากระยะไกล สัญญาณอ้างอิงความเร็ว และวงจรฮาร์ดแวร์ความปลอดภัย ตรวจสอบให้แน่ใจว่าวงจร Safe Torque Off (STO) แบบสองช่องสัญญาณถูกจัมเปอร์หรือเดินสายเข้ากับตัวควบคุมความปลอดภัยของคุณ

4

ลำดับการจ่ายไฟ: ติดตั้งฝาครอบชุดขับทั้งหมดกลับเข้าที่ จ่ายไฟป้อนหลักอีกครั้ง และใช้แผงควบคุม ABB Assistant เพื่อเรียกใช้วิซาร์ดการทดสอบระบุข้อมูลมอเตอร์ (Motor ID Run)

FAQ

ขนาดเฟรมจริงของ ACS880-01-124A-5 คือเท่าใด และมีขนาดเท่าใด

ไดรฟ์นี้ใช้ขนาดเฟรม R5 โดยมีขนาดภายนอก 727 มม. (สูง) x 357 มม. (กว้าง) x 252 มม. (ลึก) และมีน้ำหนักโดยประมาณ 35.00 กก.

ไดรฟ์นี้มีความสามารถในการเบรกแบบไดนามิกหรือไม่

เฟรม R5 ของ ACS880-01-124A-5 ต้องใช้ชอปเปอร์เบรกภายนอกและชุดตัวต้านทาน หากการใช้งานของคุณต้องการลดความเร็วอย่างรวดเร็วของโหลดที่มีความเฉื่อยสูง เพื่อป้องกันความผิดพลาดจากแรงดันไฟฟ้าเกินบนบัส DC

ฟังก์ชัน Safe Torque Off (STO) ในตัวทำงานอย่างไร

ฟังก์ชันนี้มีวงจรความปลอดภัยฮาร์ดแวร์แบบสองช่องสัญญาณซ้ำซ้อน ซึ่งจะตัดแรงดันควบคุมของเซมิคอนดักเตอร์กำลังไฟฟ้า ป้องกันอินเวอร์เตอร์ไม่ให้สร้างสนามแม่เหล็กหมุนที่จำเป็นต่อการหมุนมอเตอร์ จึงบรรลุระดับความปลอดภัย SIL 3 / PL e

รุ่นติดผนังนี้ควรเว้นระยะสำหรับการระบายอากาศเท่าใด

เพื่อรักษาการไหลเวียนของอากาศเพื่อระบายความร้อนให้เหมาะสมและป้องกันการลดพิกัดทางความร้อน ต้องเว้นพื้นที่โล่งเหนือและใต้แชสซีของไดรฟ์อย่างน้อย 150 มม. (5.9 นิ้ว)
