ภาพรวมผลิตภัณฑ์

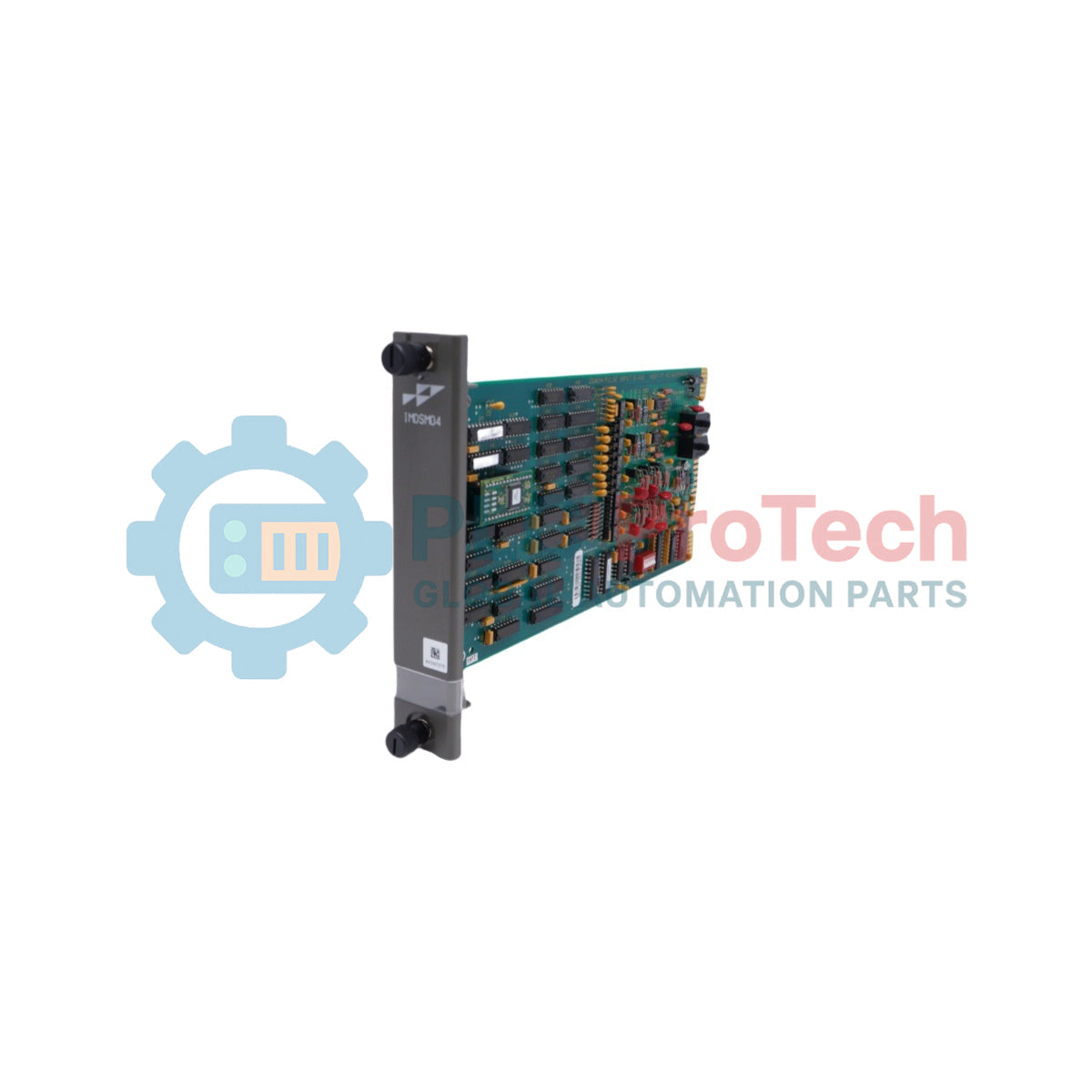

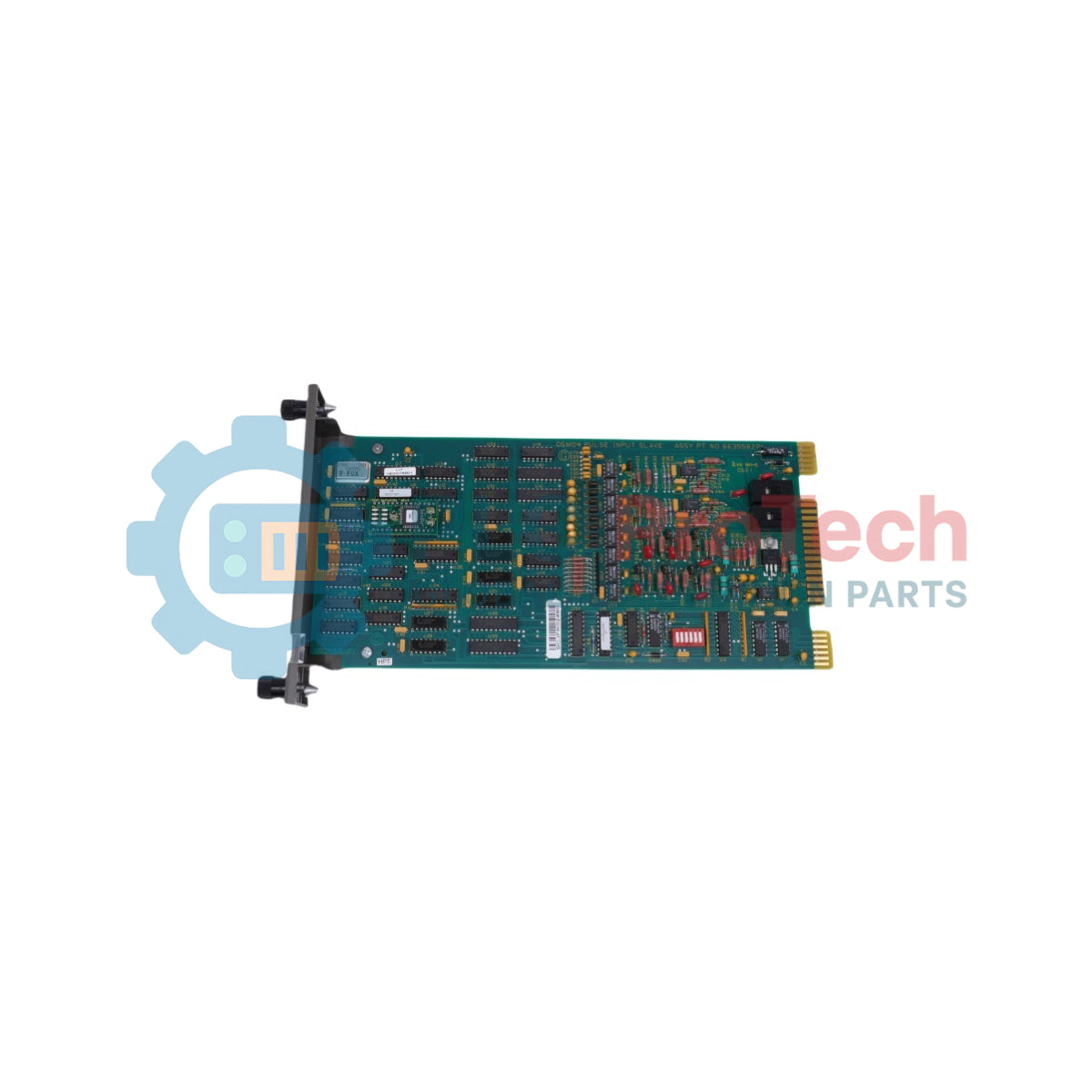

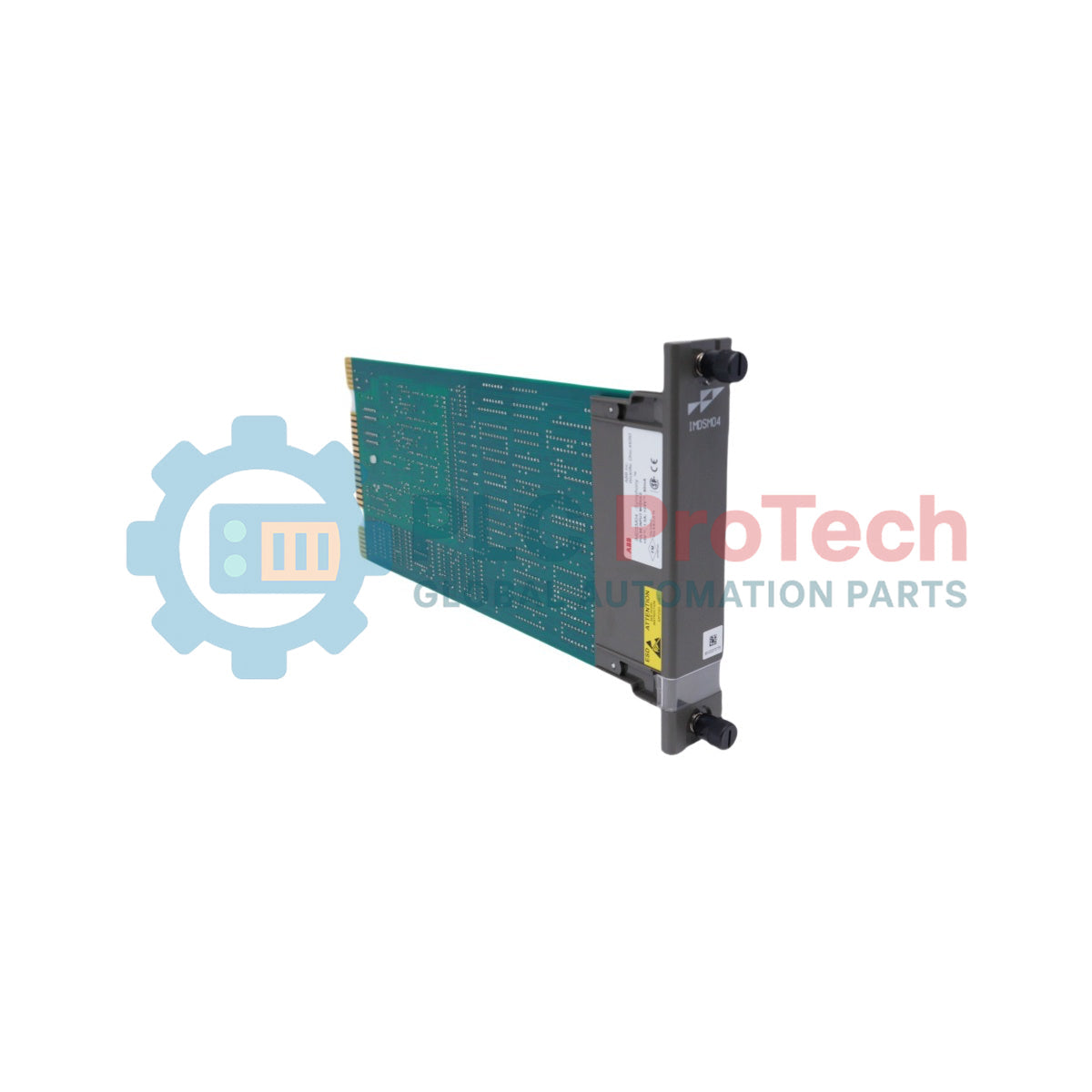

IMDSM04 คือโมดูลสเลฟอินพุตพัลส์ประสิทธิภาพสูงที่ออกแบบมาเพื่อเชื่อมต่อสัญญาณกระบวนการภาคสนามอิสระแปดสัญญาณเข้ากับระบบจัดการกระบวนการ ABB Bailey Infi 90 โมดูลนี้ช่วยให้โมดูลหลักตรวจสอบและควบคุมกระบวนการอุตสาหกรรมได้โดยแปลงอินพุตพัลส์จากภาคสนามเป็นข้อมูลระบบที่นำไปใช้งานได้

โมดูลนี้ใช้งานอย่างแพร่หลายในการวัดอัตราการไหลความแม่นยำสูง การตรวจสอบความเร็วของกังหัน และการติดตามปริมาณงานของสายพานลำเลียงในโรงไฟฟ้าและโรงงานแปรรูปเคมี การถ่ายโอนภาระการนับพัลส์และการวัดความถี่ไปยังฮาร์ดแวร์เฉพาะช่วยเพิ่มการตอบสนองแบบเรียลไทม์และเสถียรภาพของระบบ

การกำหนดค่าทางเทคนิค

IMDSM04 ได้รับการออกแบบให้รองรับสัญญาณพัลส์อิสระสูงสุดแปดสัญญาณพร้อมกัน แต่ละช่องรองรับหน้าสัมผัสสวิตช์ พัลส์แรงดันไฟฟ้า หรือพัลส์กระแสไฟฟ้า ขึ้นอยู่กับการตั้งค่าการกำหนดค่า

โมดูลนี้สื่อสารกับโมดูลหลัก Infi 90 ผ่านแบ็กเพลนของระบบ โดยส่งข้อมูลการนับพัลส์และความถี่ที่แม่นยำ ไฟ LED วินิจฉัยในตัวช่วยตรวจสอบสถานะและแก้ไขปัญหาแบบเรียลไทม์

เพื่อให้ทำงานได้อย่างเสถียรในสภาพแวดล้อมอุตสาหกรรม โมดูลนี้ใช้การกรองอินพุตและการแยกวงจรแบบกัลวานิกเพื่อปกป้องวงจรภายในจากสัญญาณรบกวนทางไฟฟ้าและแรงดันไฟฟ้ากระชากชั่วขณะ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

IMDSM04 เกี่ยวข้องกับโมดูลหลักอย่างไร?
IMDSM04 ทำหน้าที่เป็นโมดูลอินเทอร์เฟซ I/O โดยรวบรวมสัญญาณภาคสนาม ขณะที่โมดูลหลักทำหน้าที่ประมวลผลและควบคุมตรรกะ

รองรับอินพุตจำนวนกี่ช่อง?
แต่ละโมดูลรองรับช่องสัญญาณอินพุตพัลส์อิสระสูงสุด 8 ช่อง

ควรตรวจสอบอะไรบ้างก่อนการติดตั้ง?
ต้องกำหนดค่าจัมเปอร์ การเดินสาย และตรวจสอบเอกสารระบบให้เรียบร้อยก่อนเริ่มใช้งาน

คู่มือวิศวกรรมและการติดตั้ง

• การตรวจสอบก่อนติดตั้ง: กำหนดค่าจัมเปอร์ฮาร์ดแวร์ตามข้อกำหนดของสัญญาณภาคสนามก่อนเริ่มใช้งาน
• การผสานรวมระบบ: ตรวจสอบให้แน่ใจว่าการกำหนดหมายเลขสล็อตและการกำหนดค่าสัญญาณในโมดูลหลักถูกต้อง
• การตรวจสอบวินิจฉัย: ใช้ไฟแสดงสถานะ LED เพื่อตรวจจับข้อผิดพลาดและตรวจสอบระบบแบบเรียลไทม์
• ข้อควรพิจารณาด้านสิ่งแวดล้อม: ติดตั้งในสภาพแวดล้อมที่สะอาดและควบคุมอุณหภูมิ เพื่อให้มั่นใจถึงความเสถียรในระยะยาว
