Manufacturer: ABB
Product No.: IMMFP03
Country of origin:สวิตเซอร์แลนด์
Product Type: โมดูลประมวลผลอเนกประสงค์
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 840g
Dimensions: 35.56 มม. x 177.80 มม. x 298.45 มม.
Shipping port: Xiamen
Warranty: 12 months

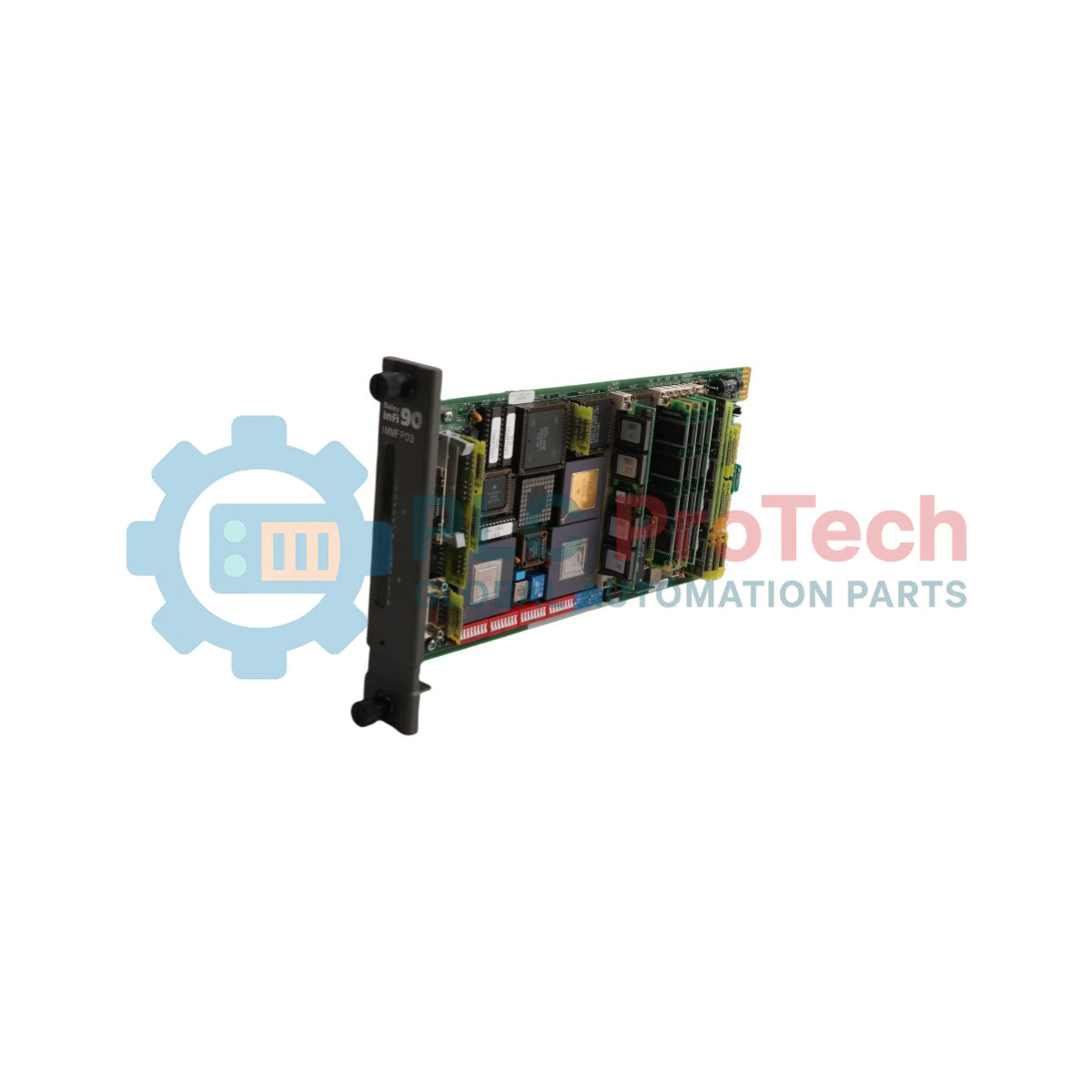

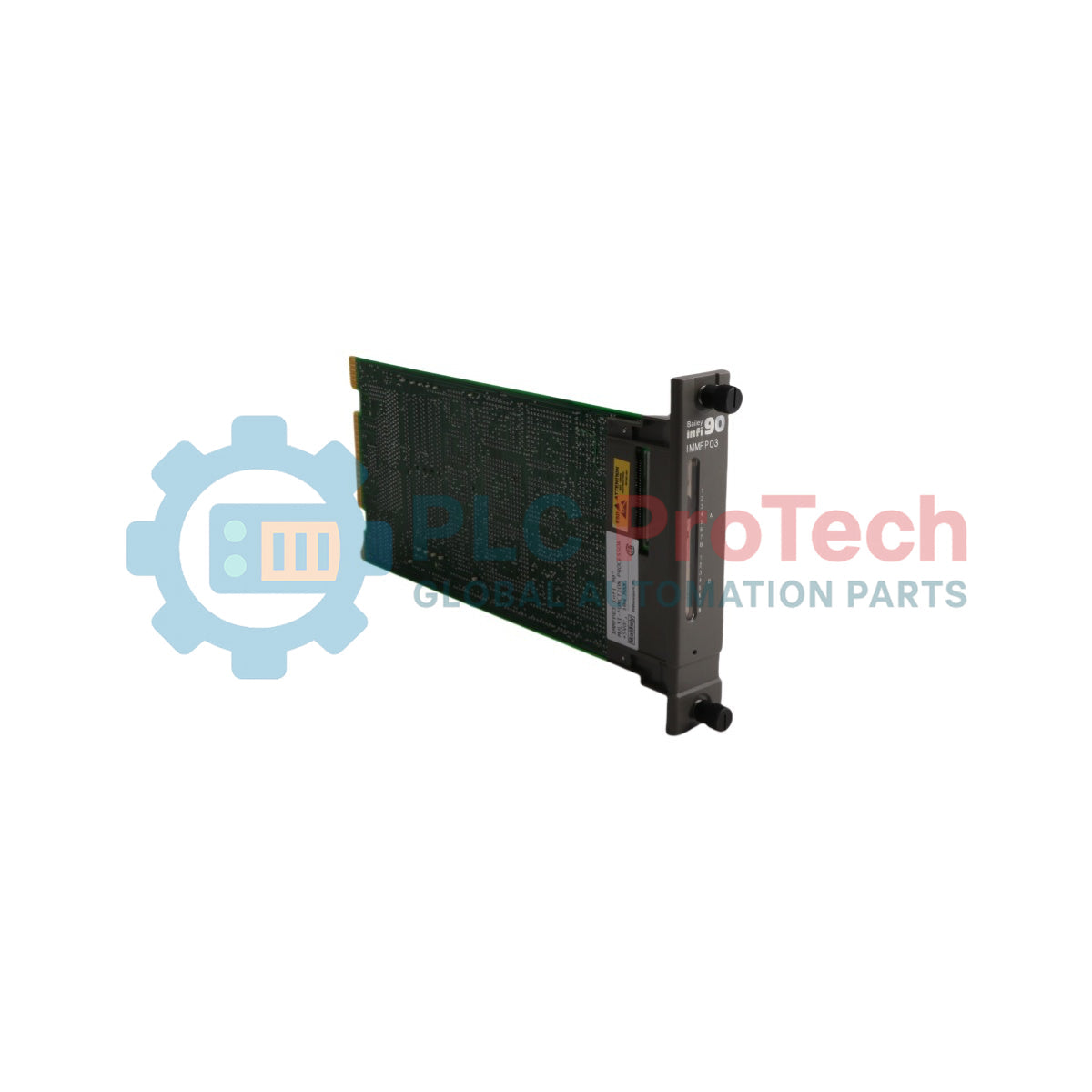

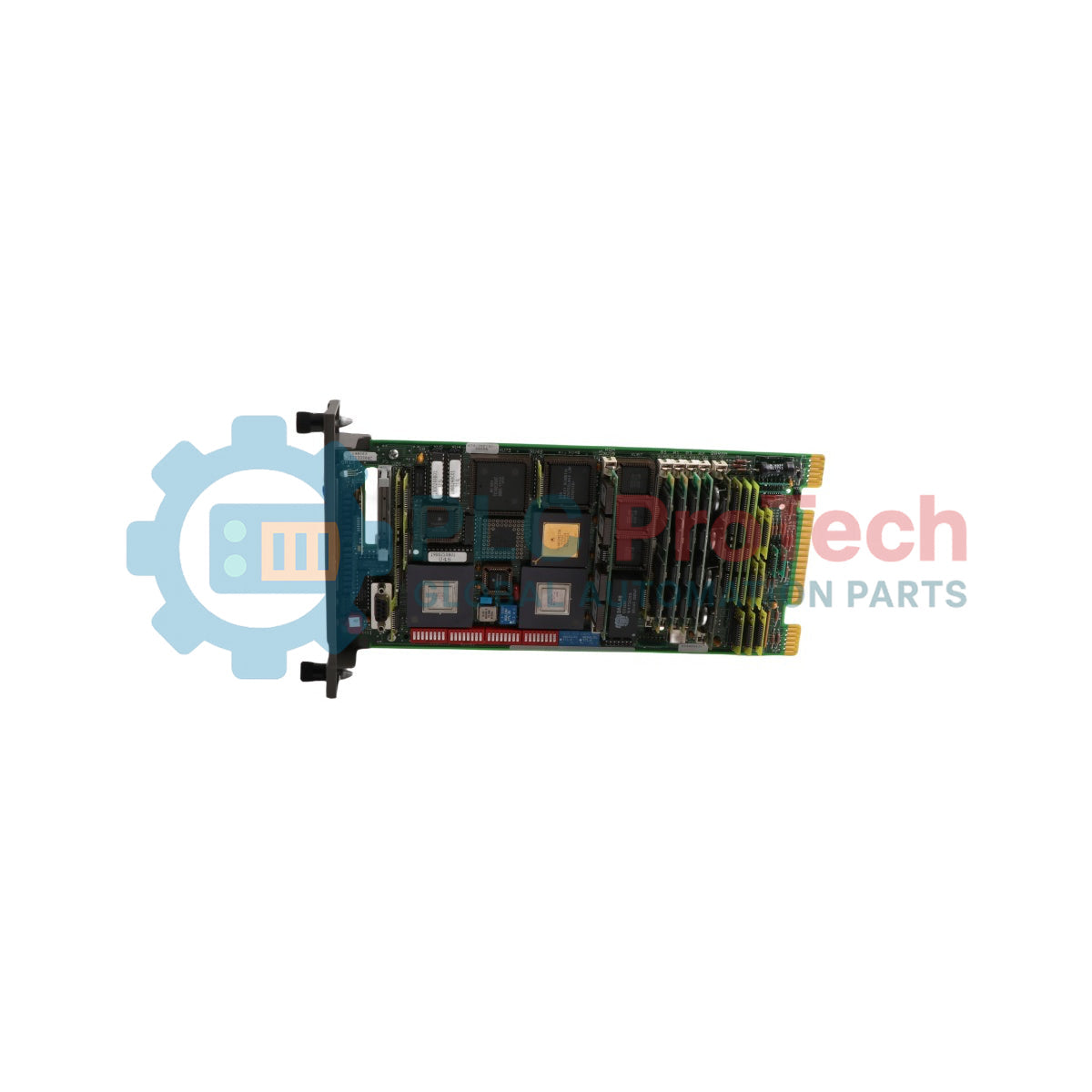

The IMMFP03 (IMMFP03) เป็นโมดูลโปรเซสเซอร์มัลติฟังก์ชันแบบสแตนด์อโลนความจุสูงที่ออกแบบมาสำหรับระบบควบคุมแบบกระจาย ABB Bailey INFI 90 และ Harmony Rack ได้รับการออกแบบทางวิศวกรรมสำหรับแอปพลิเคชันที่ใช้ข้อมูลจำนวนมากและโปรแกรมขนาดใหญ่ในภาคอุตสาหกรรมแบบต่อเนื่อง ซึ่งรวมถึงการผลิตไฟฟ้าฐาน การกลั่นสารเคมี และการดำเนินงานโลหวิทยาขนาดใหญ่ เครื่องประมวลผลแบบ 32 บิตนี้ควบคุมการกำหนดค่าการควบคุมขั้นสูงทั้งแบบแอนะล็อก แบบลำดับ และแบบแบตช์พร้อมกัน โดยทำงานบนแพลตฟอร์ม 32 MHz พร้อมการประมวลผลแบบเข้าถึงหน่วยความจำโดยตรง (DMA) IMMFP03 จัดการการสื่อสารสำหรับโมดูล I/O แบบกระจายศูนย์ได้สูงสุด 64 โมดูลผ่านบัส expander ความเร็วสูง การติดตั้งโมดูลนี้ไว้ในสถาปัตยกรรม DCS หลักช่วยให้การทำงานของรูทีนเพิ่มประสิทธิภาพลูปและการสร้างแบบจำลองประสิทธิภาพเป็นไปอย่างกำหนดแน่นอนได้ พร้อมมอบความซ้ำซ้อนแบบ hot-standby ที่เปลี่ยนผ่านอย่างราบรื่นโดยไม่มีการกระชาก ทำให้กระบวนการสำคัญของโรงงานยังคงทำงานต่อเนื่องเมื่อเกิดการขัดข้องทางกายภาพของโปรเซสเซอร์โดยไม่คาดคิด
การออกแบบทางวิศวกรรมเบื้องหลังการ์ด IMMFP03 มอบการประสานงานระบบย่อยอย่างครอบคลุม เส้นทางหน่วยความจำความหนาแน่นสูง และการเชื่อมต่ออนุกรมแบบเนทีฟผ่านฮาร์ดแวร์ขยายเสริม
เฟรมเวิร์กหน่วยความจำบนบอร์ด: มาพร้อมหน่วยความจำ Static Random Access Memory (SRAM) ความเร็วสูงขนาด 2 เมกะไบต์ที่เชื่อมต่อกับเส้นทางข้อมูลกว้าง 32 บิตแบบเนทีฟครอบคลุมทุกเซกเมนต์หน่วยความจำ (รวม NVRAM และ ROM) ช่วยให้ประมวลผลโครงสร้างบล็อกฟังก์ชันที่ซับซ้อนได้โดยไม่มีสถานะรอ
เส้นทางความซ้ำซ้อนแบบ Hot-Standby: ผสานลิงก์ความซ้ำซ้อนแบบขนานความเร็วสูงบนบอร์ด ซึ่งรองรับอัตราการส่งข้อมูลสูงสุด 8 เมกะไบต์ (4 เมกะไบต์ในการทำงานปกติ) เพื่อการติดตามแบบเรียลไทม์ระหว่างโปรเซสเซอร์หลักและโปรเซสเซอร์สำรอง
การเพิ่มประสิทธิภาพบัส Expander: ใช้โหมดการทำงาน Auto/DMA อัตโนมัติบนบัส I/O Expander เพื่อจัดการอินพุตและเอาต์พุตหลายช่องสัญญาณโดยไม่เพิ่มความหน่วงของรอบการทำงานให้ไมโครโปรเซสเซอร์กลาง
การเชื่อมต่อกับสถานีเสริม: ทำงานร่วมกับโมดูลอินเทอร์เฟซ IMMPI01 ซึ่งเป็นอุปกรณ์เสริม เพื่อสร้างลิงก์เข้าถึงหน่วยความจำโดยตรง (DMA) โดยเฉพาะ รองรับสถานีควบคุมแอนะล็อกแบบอนุกรม 40 กิโลบอด (IISAC01) สูงสุด 64 สถานี หรือสถานีควบคุมดิจิทัลแบบอนุกรม 5 กิโลบอด (NDCS03) สูงสุด 8 สถานี พร้อมเครือข่ายสื่อสารอนุกรม RS-232-C / RS-485 แบบคู่
| เมตริกทางวิศวกรรม | ค่าคุณลักษณะโดยละเอียด |
| ชื่อรุ่น | IMMFP03 |
| อัตลักษณ์แบรนด์ | ABB Bailey |
| ความเข้ากันได้ของระบบ | ระบบแร็ก INFI 90 / Harmony |
| แกนไมโครโปรเซสเซอร์ | หน่วยประมวลผล 32 บิตที่ทำงานด้วยความถี่ 32 MHz |
| ความจุ SRAM บนบอร์ด | 2 เมกะไบต์ (ความกว้างเส้นทางข้อมูล 32 บิต) |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (US) |
| น้ำหนักฮาร์ดแวร์สุทธิ | 0.84 กก. |
| ความกว้างทางกายภาพ | 35.56 มม. (1.40 นิ้ว) |
| ความสูงทางกายภาพ | 177.80 มม. (7.00 นิ้ว) |
| ความยาวทางกายภาพ | 298.45 มม. (11.75 นิ้ว) |
| การใช้พลังงาน | +5 VDC ที่ 2 A ตามค่าปกติ (การสูญเสียกำลังโดยทั่วไป 10 W) |
| ภาษาที่โปรแกรมได้ | C, Basic, Batch, Ladder Logic, Function Block มาตรฐาน |
| ข้อจำกัดด้านบรรยากาศ | ระดับน้ำทะเลถึงความสูง 3 กม. (1.86 ไมล์) สำหรับการทำงาน |
| อุณหภูมิแวดล้อม | ช่วงอุณหภูมิการทำงาน 0 ถึง 70 องศาเซลเซียส (32 ถึง 158 องศาฟาเรนไฮต์) |
| ช่วงความชื้นสัมพัทธ์ | 0% ถึง 95% ที่อุณหภูมิไม่เกิน 55 องศาเซลเซียส ลดพิกัดเหลือสูงสุด 45% ที่ 70 องศาเซลเซียส (ไม่ควบแน่น) |
| การรับรองจากหน่วยงาน | ได้รับการรับรอง CSA สำหรับอุปกรณ์ควบคุมกระบวนการในพื้นที่ทั่วไป |
Machine Fault Timer (MFT) ปกป้องกระบวนการอย่างไรหาก IMMFP03 ค้าง
Machine Fault Timer เป็นวงจรฮาร์ดแวร์เฝ้าระวังที่โปรเซสเซอร์ 32 บิตต้องรีเซ็ตอย่างต่อเนื่องระหว่างการทำงานของลูปตามปกติ หากข้อยกเว้นภายในเฟิร์มแวร์หรือข้อผิดพลาดพาริตีของหน่วยความจำทำให้การทำงานของโปรแกรมหยุดลง MFT จะหมดเวลา ปิดเอาต์พุตของโมดูลทันที และเริ่มการถ่ายโอนการควบคุมแบบไร้การกระเพื่อมโดยอัตโนมัติไปยังการ์ดโปรเซสเซอร์สำรองพร้อมใช้งาน
ความแตกต่างด้านการทำงานระหว่างรุ่น IMMFP03 และ IMMFP03B คืออะไร
ความแตกต่างหลักอยู่ที่การกำหนดค่า Static RAM บนบอร์ด โดย IMMFP03 มาตรฐานมี SRAM ขนาด 2 เมกะไบต์ ขณะที่รุ่นความหนาแน่นสูง IMMFP03B เพิ่มหน่วยความจำส่วนนี้เป็น 8 เมกะไบต์ ทั้งสองรุ่นใช้รูปแบบทางกายภาพ ผังขาพินแบ็กเพลน และแกนประมวลผล 32 MHz เหมือนกัน จึงใช้ชุดเทอร์มิเนชันและพื้นที่ติดตั้งในตู้เดียวกันได้
วิศวกรตีความ LED CPU จำนวน 16 ดวงที่มองเห็นผ่านช่องหน้าต่างของแผ่นปิดด้านหน้าอย่างไร
ไฟ LED CPU สีแดงทั้ง 16 ดวงจะแสดงรหัสข้อผิดพลาดแบบเรียลไทม์ เมทริกซ์สถานะระบบ และตัวบ่งชี้ความคืบหน้าในการเริ่มต้นระบบ ระหว่างการทำงานปกติ ไฟ LED เหล่านี้จะกะพริบเป็นลำดับรูปแบบเพื่อแสดงการทำงานของรอบเบื้องหลัง รูปแบบไฟ LED ที่ติดค้างไม่เปลี่ยนแปลงร่วมกับไฟ LED สถานะสีแดง แสดงถึงความขัดข้องของฮาร์ดแวร์หรือรหัสข้อผิดพลาดด้านการกำหนดค่าเฉพาะ ซึ่งสามารถตรวจสอบอ้างอิงไขว้กับคู่มือการวินิจฉัยระบบได้
การลดความเสี่ยงจากการคายประจุไฟฟ้าสถิตและการจัดเก็บ: IMMFP03 มีส่วนประกอบ CMOS ความหนาแน่นสูงที่ไวต่อแรงดันไฟฟ้ากระชากจากไฟฟ้าสถิต เก็บการ์ดโปรเซสเซอร์ไว้ในถุงป้องกันไฟฟ้าสถิตจนกว่าจะติดตั้ง ช่างเทคนิคต้องสวมสายรัดข้อมือ ESD ที่ต่อกราวด์อย่างถูกต้องกับโครงตู้โลหะก่อนสัมผัสแผงวงจรหรือปรับสวิตช์ DIP บนบอร์ด
กฎการจัดตำแหน่งแชสซีและการไหลเวียนอากาศเพื่อระบายความร้อน: ชุดโมดูลต้องใช้ช่องเสียบจริงหนึ่งช่องภายในหน่วยติดตั้งโมดูล (MMU) ของ INFI 90 โปรดทราบว่าช่องเสียบที่อยู่ติดกันทางซ้ายของโมดูล MFP ทันทีต้องเว้นว่างไว้หรือสงวนไว้สำหรับโมดูลอินเทอร์เฟซ I/O เสริม IMMPI01 ที่เป็นอุปกรณ์เสริม ตรวจสอบให้แน่ใจว่าสกรูหัวหมุนบนแผ่นหน้าที่ยึดอยู่ด้านบนและด้านล่างถูกล็อกเข้ากับโครง MMU อย่างแน่นหนา เพื่อให้ระนาบกราวด์ของแชสซีสมบูรณ์และรักษาการไหลเวียนอากาศแนวตั้งแบบพาความร้อนผ่านช่องตู้โดยไม่มีสิ่งกีดขวางอย่างเหมาะสม
การแยกคลื่นความถี่วิทยุ (RFI) ของตู้: สายประมวลผลบนบอร์ดอาจได้รับผลกระทบจากสัญญาณรบกวนคลื่นความถี่วิทยุในระยะใกล้ บุคลากรภาคสนามต้องรักษาความสมบูรณ์ของประตูตู้ระหว่างการเดินระบบโรงงาน หลีกเลี่ยงการใช้งานวิทยุสื่อสารแบบมือถือหรือฮาร์ดแวร์สื่อสารดิจิทัลในระยะใกล้กว่า 2 เมตรจากตู้ครอบโปรเซสเซอร์ที่ไม่มีการป้องกันคลื่นหรือเปิดอยู่
การกำหนดค่าแบบออนไลน์และการคงรักษา NVRAM: เมื่อดำเนินการปรับจูนแบบออนไลน์หรือแก้ไขรหัสฟังก์ชันผ่านเวิร์กสเตชันวิศวกรรม ให้ตรวจสอบสถานะแบตเตอรี่สำรองภายใน หน่วยความจำเข้าถึงโดยสุ่มแบบไม่ลบเลือน (NVRAM) บนบอร์ดจะเก็บรักษาค่าคงที่การปรับจูนและตัวแปรขั้นตอนที่แก้ไขแล้วระหว่างไฟฟ้าดับ ตรวจสอบตัวชี้วัดอายุการเก็บรักษาแบตเตอรี่ระหว่างการหยุดซ่อมบำรุงประจำปีตามกำหนด เพื่อให้มั่นใจว่าข้อมูลยังคงสภาพครบถ้วน
