อินเทอร์เฟซ FOUNDATION Fieldbus HSE ABB CI860K01 | AC 800M

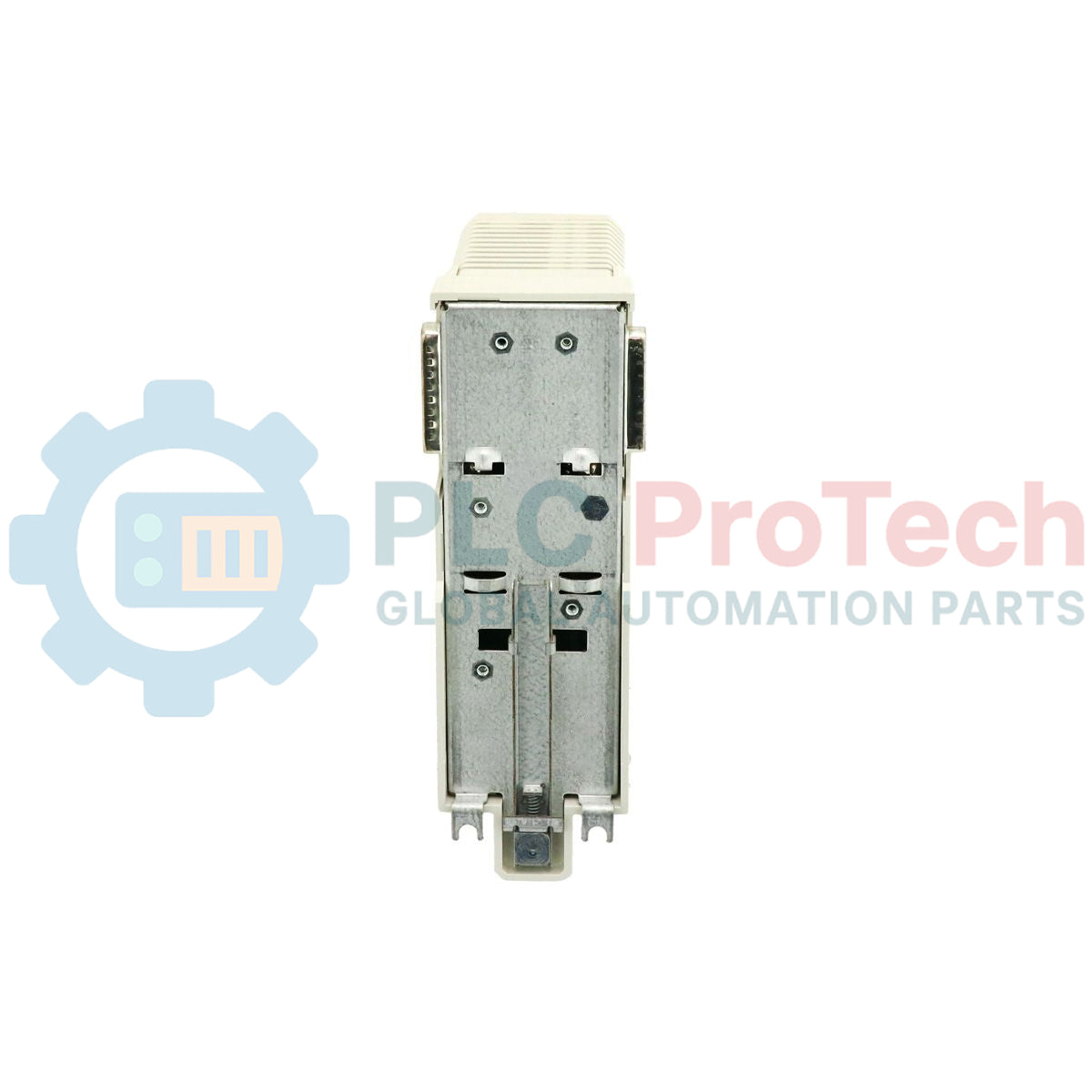

ภาพรวมผลิตภัณฑ์

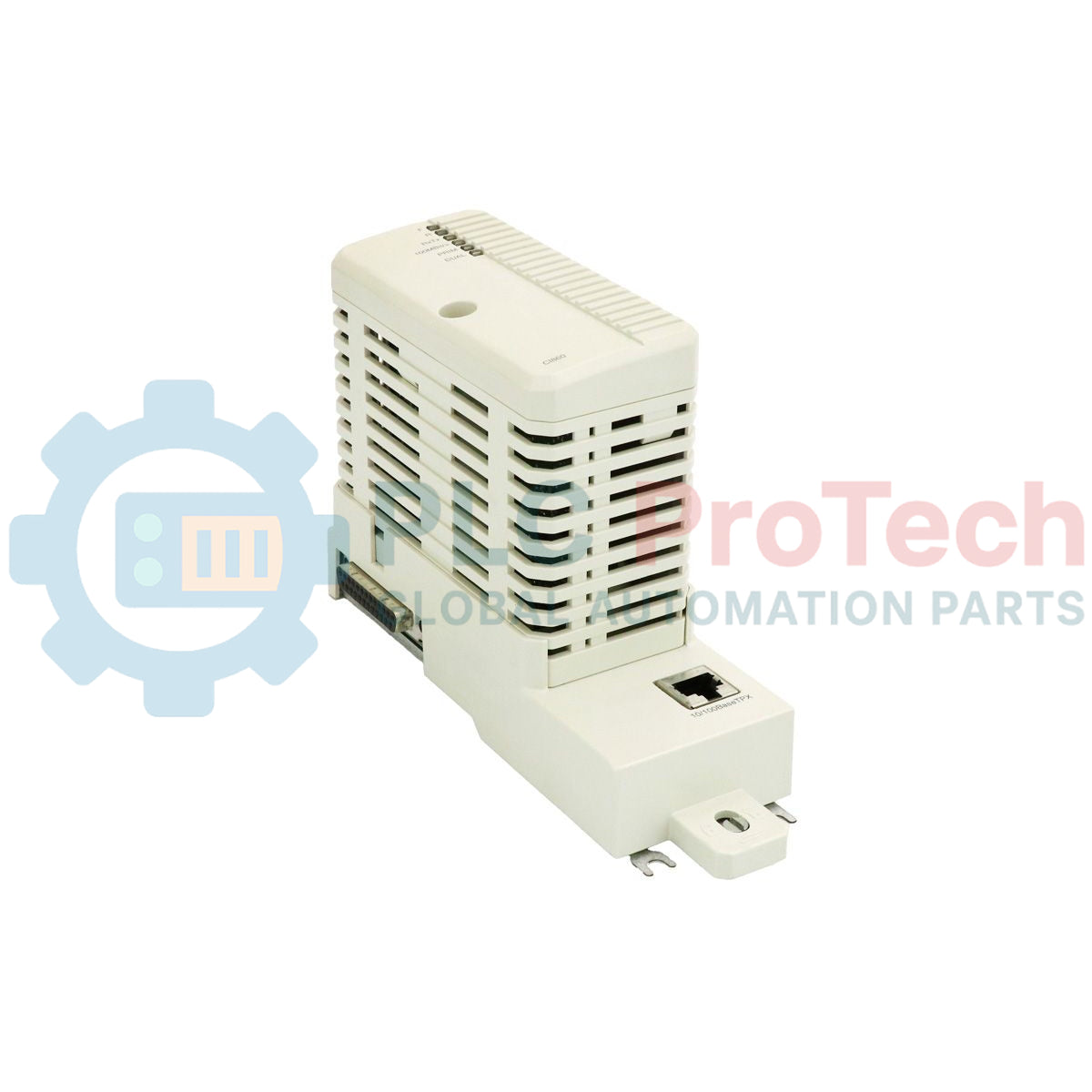

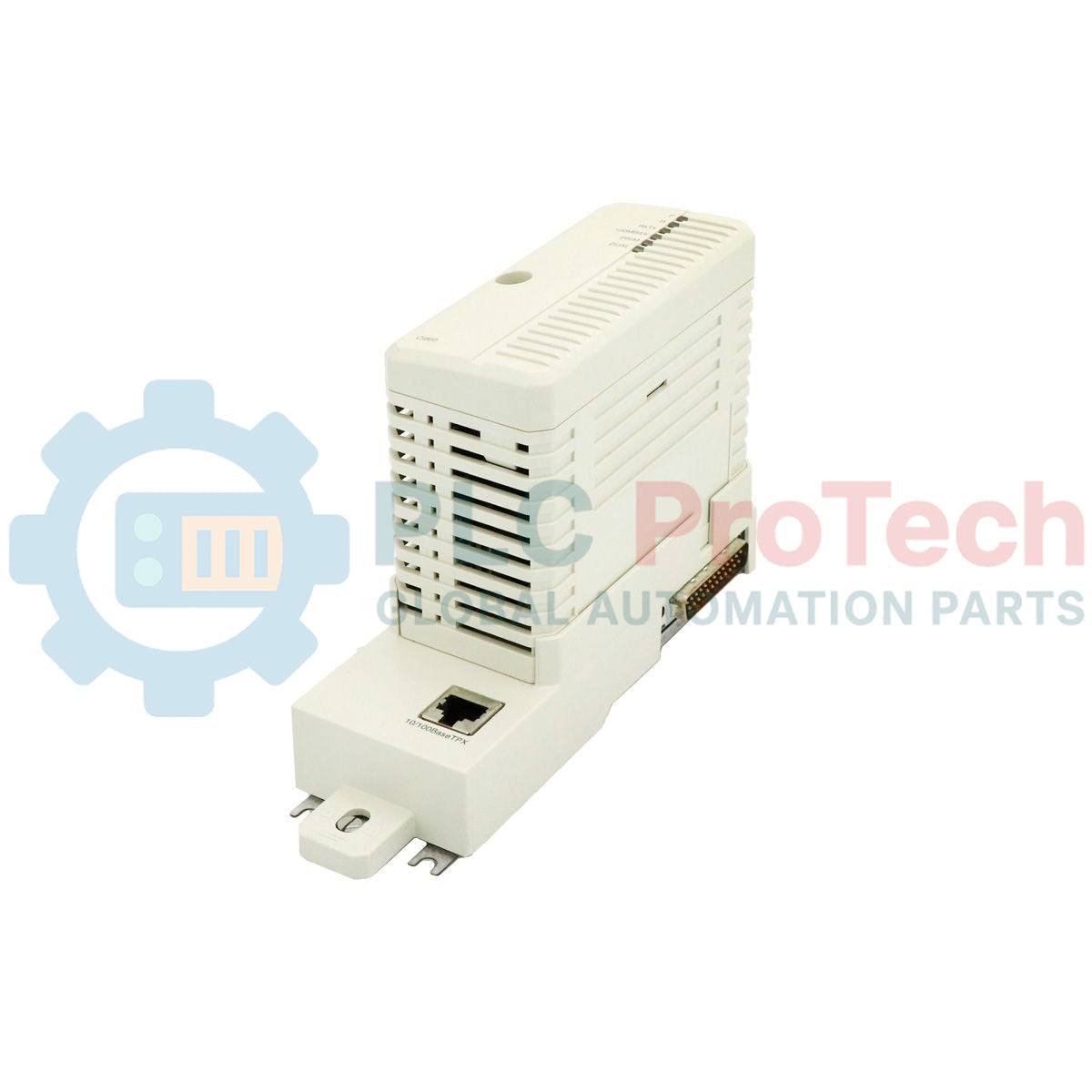

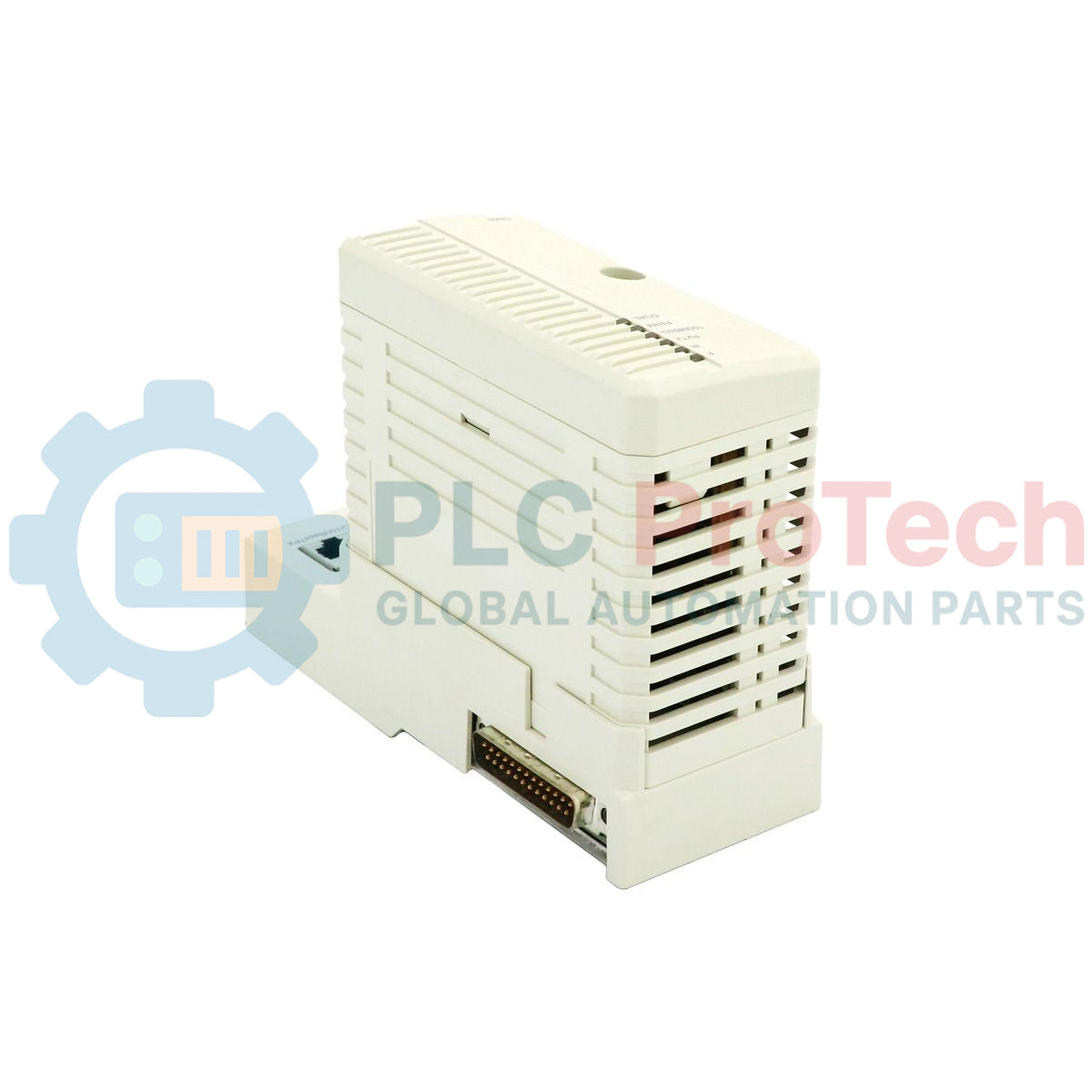

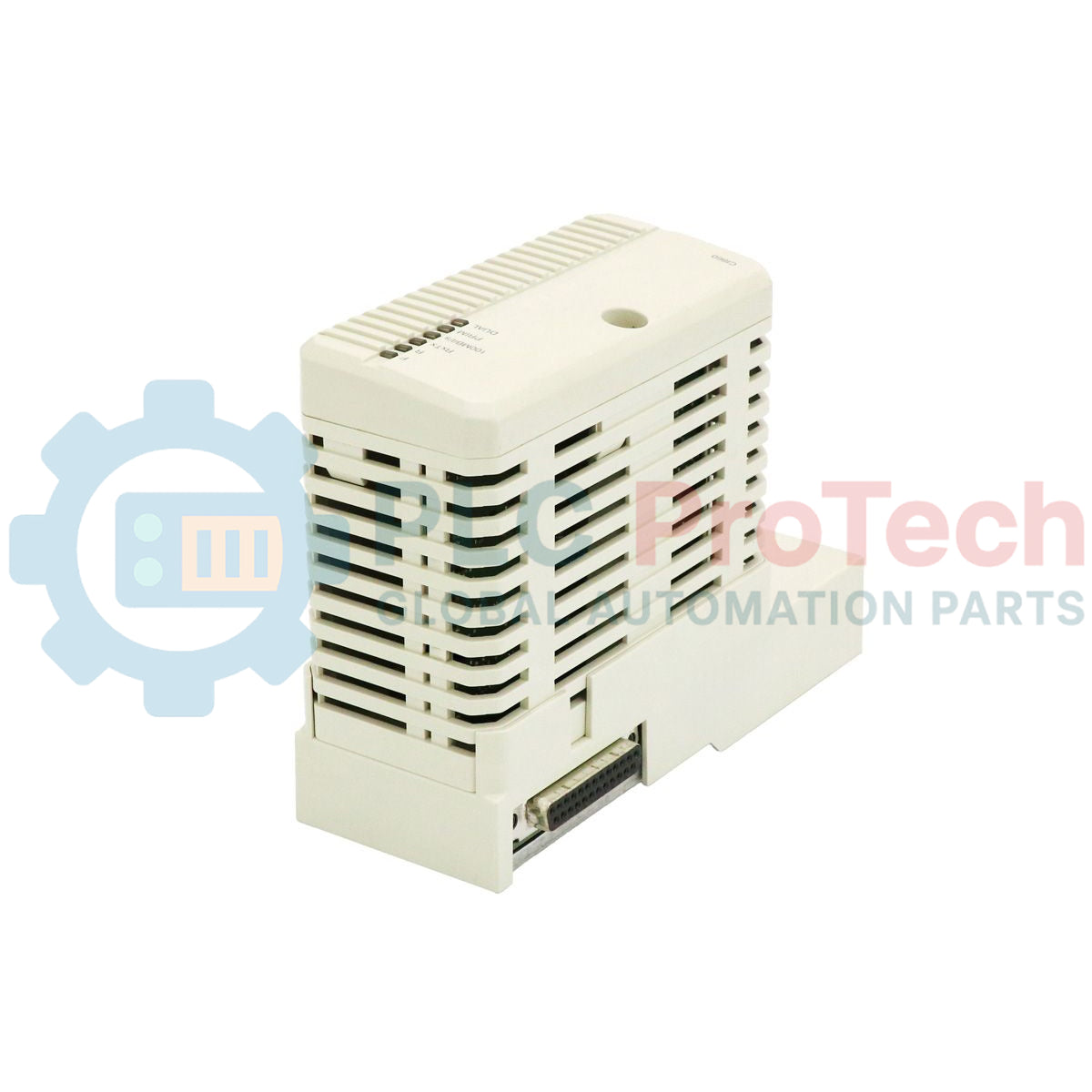

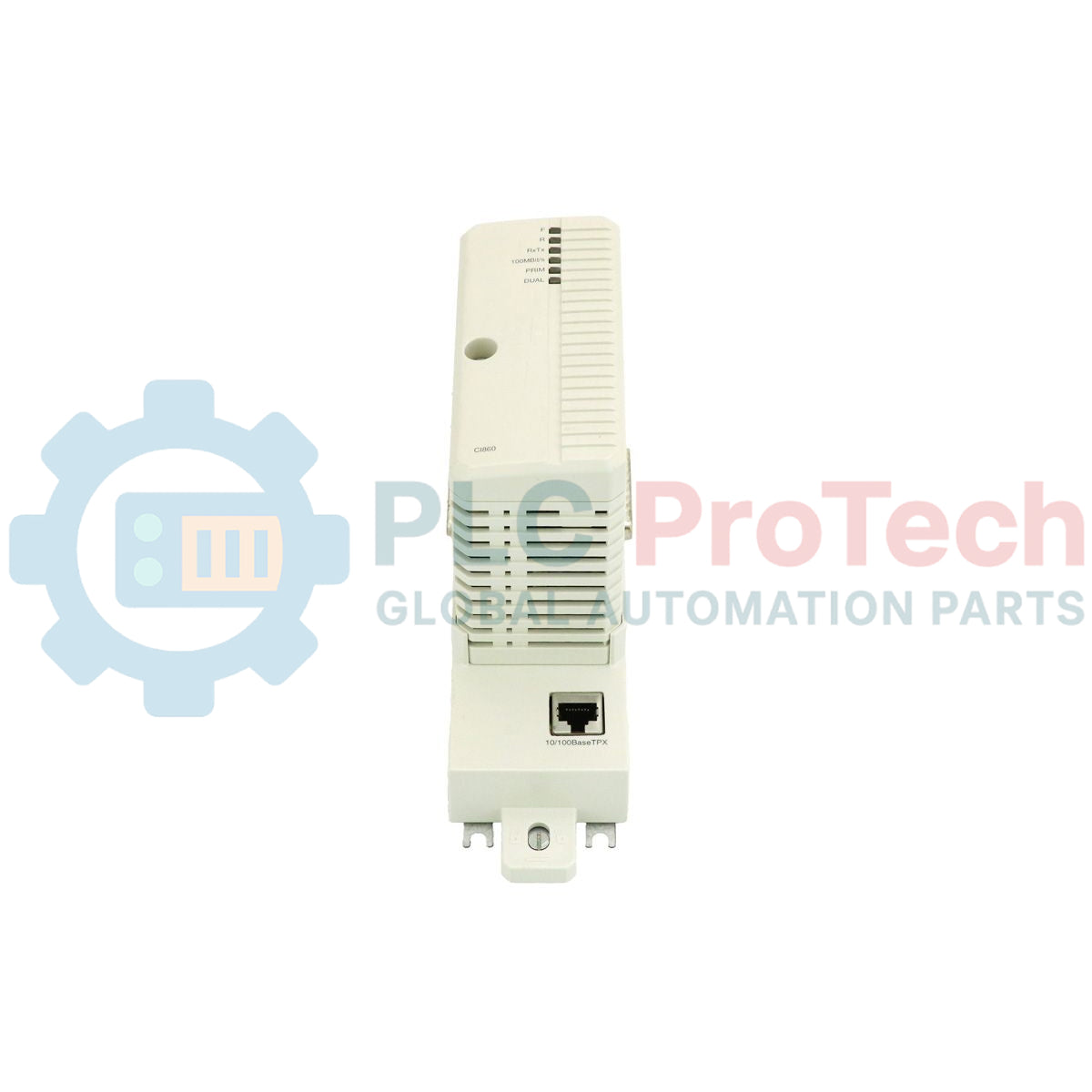

The CI860K01 (3BSE032444R1) เป็นอินเทอร์เฟซการสื่อสาร FOUNDATION Fieldbus (FF) High Speed Ethernet (HSE) ความเร็วสูงที่ออกแบบมาสำหรับ ABB AC 800M ตระกูลคอนโทรลเลอร์ โมดูลนี้ทำหน้าที่เป็นบริดจ์ประสิทธิภาพสูง ช่วยให้ระบบ AC 800M ผสานรวมกับเครือข่าย FF HSE ได้อย่างราบรื่น แตกต่างจากฟิลด์บัส H1 ความเร็วต่ำ อินเทอร์เฟซ HSE ทำงานที่ 100 Mbit/s จึงเป็นแกนหลักแบนด์วิดท์สูงที่จำเป็นสำหรับการควบคุมกระบวนการที่ซับซ้อน การจัดการอุปกรณ์ และการแลกเปลี่ยนข้อมูลความเร็วสูงระหว่างคอนโทรลเลอร์กับ Linking Devices The CI860K01 เป็นชุดอุปกรณ์ที่ครอบคลุม ซึ่งประกอบด้วย CI860 โมดูลสื่อสารและ TP860 แผ่นฐาน เพื่อให้เป็นโซลูชันฮาร์ดแวร์ที่สมบูรณ์สำหรับการใช้งานอุตสาหกรรมตามมาตรฐาน SIL และการใช้งานอุตสาหกรรมทั่วไปภายในระบบนิเวศ ABB 800xA

การกำหนดค่าทางเทคนิค

สถาปัตยกรรม CI860K01 ได้รับการออกแบบเพื่อการสื่อสารความเร็วสูงแบบกำหนดเวลาได้แน่นอนและความน่าเชื่อถือแบบโมดูลาร์:

• การผสานรวม FF HSE: รองรับโปรโตคอล FOUNDATION Fieldbus HSE ผ่านอีเทอร์เน็ตมาตรฐาน (100 Mbit/s) โดยทำหน้าที่เป็นโฮสต์ HSE สำหรับคอนโทรลเลอร์ AC 800M

• ชุดส่วนประกอบ: ประกอบด้วยโมดูลแอ็กทีฟ CI860 และ TP860 แผ่นฐาน ซึ่งช่วยให้ติดตั้งทางกายภาพและเชื่อมต่อทางไฟฟ้ากับบัสสื่อสารของคอนโทรลเลอร์ได้

• รองรับความซ้ำซ้อน: สามารถกำหนดค่าเป็นคู่สำรองเพื่อให้ระบบมีความพร้อมใช้งานสูงสุดสำหรับลูปกระบวนการที่สำคัญต่อความปลอดภัยและต้องการความพร้อมใช้งานสูง

• การเชื่อมต่อระบบ: ออกแบบมาโดยเฉพาะสำหรับฮาร์ดแวร์ตระกูล AC 800M รองรับเฟิร์มแวร์ตั้งแต่เวอร์ชัน 4.0 จนถึงระบบ 800xA 6.x รุ่นล่าสุด

• ความยืดหยุ่นด้านโปรโตคอล: จัดการการสื่อสารระหว่างแอปพลิเคชันควบคุมและอุปกรณ์ Linking Devices (ซึ่งเชื่อมต่อเพิ่มเติมกับเซกเมนต์ฟิลด์บัส H1) ทำให้เข้าถึงการวินิจฉัยและพารามิเตอร์ของอุปกรณ์ภาคสนามได้อย่างโปร่งใส

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

แผ่นฐาน TP860 ที่รวมอยู่ในชุด CI860K01 มีหน้าที่อะไร

 TP860 คือฐานติดตั้งที่ยึดอยู่กับราง DIN โดยไม่เคลื่อนที่ ทำหน้าที่จัดการการเดินสายและเป็นอินเทอร์เฟซแบ็กเพลน ทำให้สามารถเปลี่ยนหรืออัปเกรดโมดูล CI860 ได้โดยไม่รบกวนการเดินสายภาคสนามหรือบัสการสื่อสารส่วนอื่น

สามารถเชื่อมต่อโมดูล CI860 กับคอนโทรลเลอร์ AC 800M เดียวได้กี่โมดูล

โดยทั่วไป คอนโทรลเลอร์ AC 800M รองรับโมดูลการสื่อสารหลายโมดูล แต่ขีดจำกัดขึ้นอยู่กับรุ่น CPU ที่ใช้ (เช่น PM864 หรือ PM866) และการใช้พลังงานรวมบน CEX-bus โปรดดูคู่มือฮาร์ดแวร์ ABB AC 800M สำหรับการคำนวณโหลดที่แน่นอน

CI860K01 เชื่อมต่อโดยตรงกับเครื่องมือ FF H1 หรือไม่

ไม่ใช่  CI860K01 เป็นอินเทอร์เฟซ HSE (อีเทอร์เน็ตความเร็วสูง) หากต้องการเชื่อมต่อกับเครื่องมือ H1 (31.25 kbit/s) คุณต้องใช้ Linking Device HSE/H1 (เช่น LD 800HSE) ซึ่งเชื่อมต่อแบ็กโบน HSE ความเร็ว 100 Mbit/s เข้ากับเซกเมนต์ H1

คู่มือวิศวกรรมและการติดตั้ง

• การผสานรวม CEX-Bus: โมดูล CI860 ติดตั้งอยู่ที่ด้านซ้ายของ CPU AC 800M บน CEX-Bus ตรวจสอบให้แน่ใจว่าขั้วต่อบัสอยู่ในแนวที่ถูกต้องก่อนกดโมดูลเข้ากับแผ่นฐาน TP860 เพื่อหลีกเลี่ยงความเสียหายต่อพิน

• โทโพโลยีเครือข่าย: ใช้สายอีเทอร์เน็ต Category 5e แบบมีชีลด์คุณภาพสูง (หรือดีกว่า) สำหรับเครือข่าย HSE ในสภาพแวดล้อมอุตสาหกรรม ตรวจสอบให้แน่ใจว่าสวิตช์อีเทอร์เน็ตที่ใช้สำหรับแบ็กโบน HSE รองรับการรับส่งข้อมูลแบบมัลติแคสต์ เนื่องจากเป็นสิ่งสำคัญต่อการสื่อสารแบบผู้เผยแพร่/ผู้สมัครสมาชิกของ FF HSE

• การซิงโครไนซ์เฟิร์มแวร์: เมื่อเพิ่ม CI860 ลงในระบบที่มีอยู่ ให้ตรวจสอบว่าเฟิร์มแวร์ของโมดูลตรงกับเวอร์ชันเฟิร์มแวร์ของคอนโทรลเลอร์ในซอฟต์แวร์ Control Builder M เฟิร์มแวร์ที่ไม่ตรงกันอาจทำให้เกิดสถานะ "ไม่พบโมดูล" หรือ "ข้อผิดพลาดในการสื่อสาร"

• การต่อลงดิน: ต้องติดตั้งแผ่นฐาน TP860 บนราง DIN โลหะที่ต่อลงดิน การต่อลงดินอย่างถูกต้องมีความสำคัญอย่างยิ่งต่อความเสถียรของ FOUNDATION Fieldbus เนื่องจากช่วยป้องกันแพ็กเก็ตข้อมูลความเร็วสูงจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI)
