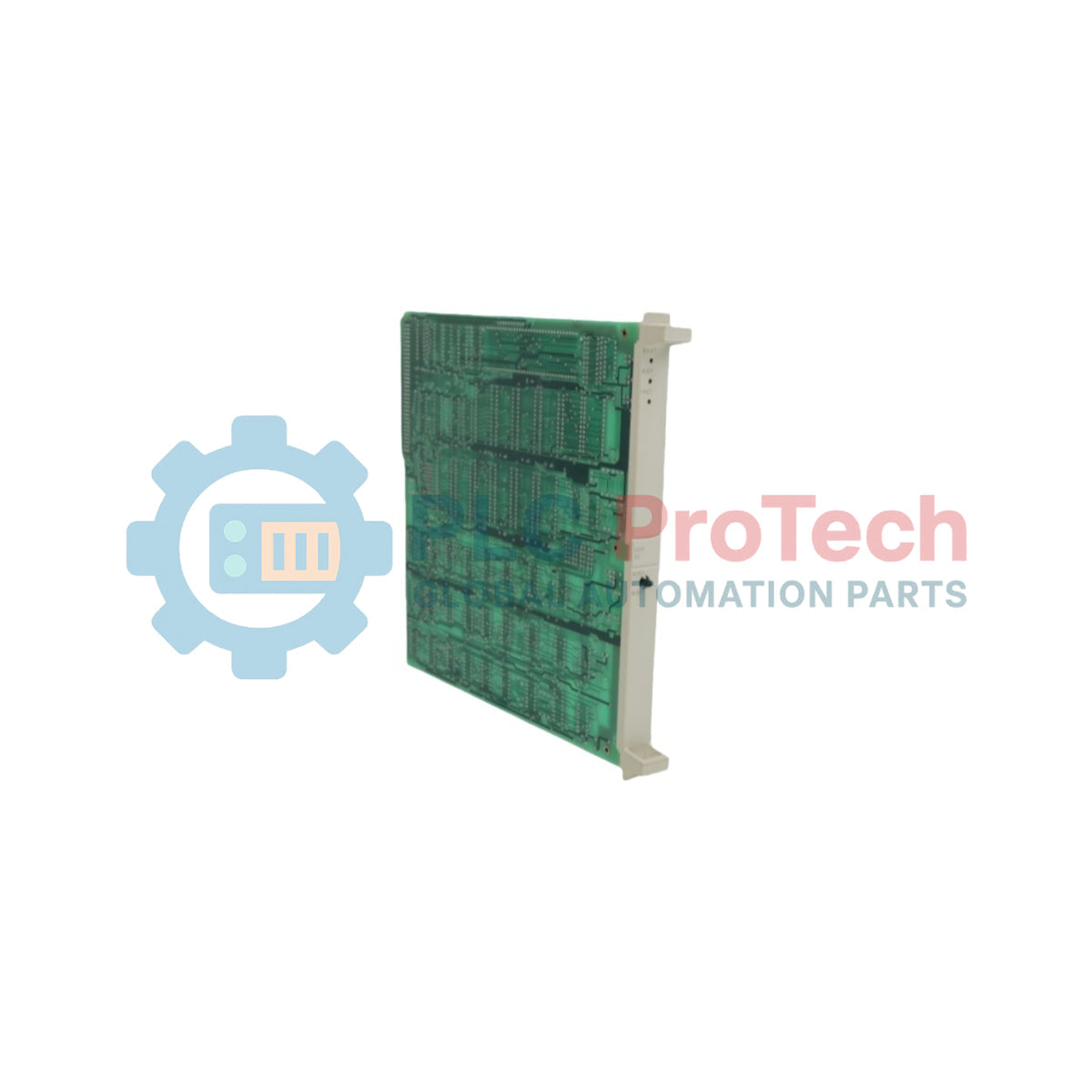

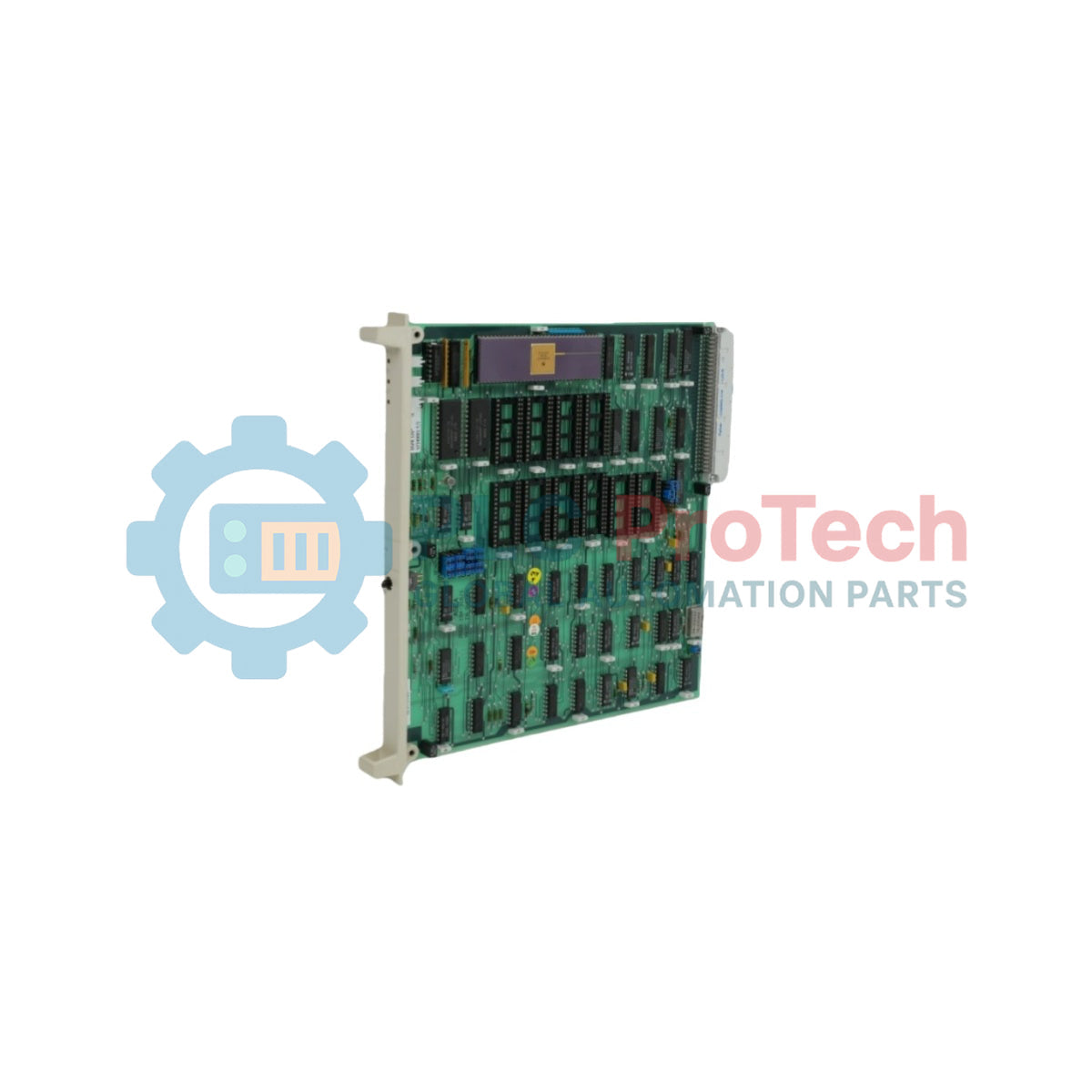

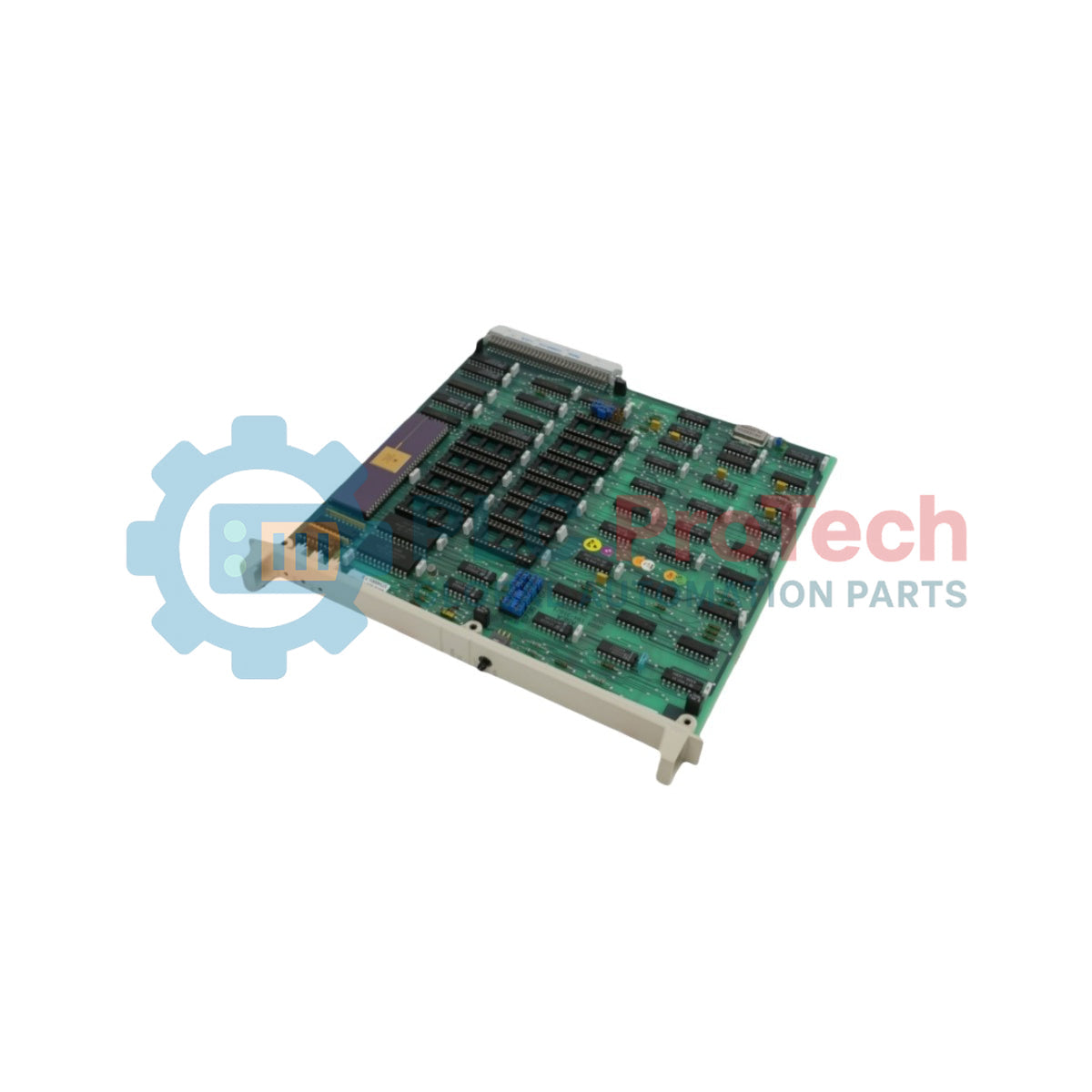

โปรเซสเซอร์จอแสดงผล ABB DSPB 120 57340001-T MasterView 800

ภาพรวมผลิตภัณฑ์

ABB DSPB 120 (57340001-T) เป็นโมดูลตัวประมวลผลจอแสดงผลเฉพาะทางที่พัฒนาขึ้นสำหรับระบบย่อยอินเทอร์เฟซผู้ปฏิบัติงาน MasterView 800 โมดูลนี้ทำงานภายในสถาปัตยกรรมระบบควบคุมกระบวนการ ABB Advant Master รุ่นเก่า โดยมีความสามารถในการประมวลผลส่วนกลางที่จำเป็นสำหรับขับเคลื่อนจอแสดงผลของสถานีปฏิบัติการ จัดการการเรนเดอร์กราฟิกแบบเรียลไทม์ และประมวลผลคำสั่งป้อนข้อมูลของผู้ปฏิบัติงานจากคอนโซลห้องควบคุม หน่วยนี้ทำหน้าที่เป็นอุปกรณ์เสริมของหน่วยกลางภายในลำดับชั้นระบบควบคุม ช่วยอำนวยความสะดวกในการสื่อสารอินเทอร์เฟซระหว่างตัวควบคุมกระบวนการกับจอภาพแสดงผล DSPB 120 ได้รับการยกเว้นจากขอบเขตของข้อกำหนด 2011/65/EU (RoHS) ตามบทบัญญัติในมาตรา 2(4)(c), (e), (f) และ (j) สำหรับการติดตั้งในภาคอุตสาหกรรมหนักและเครื่องมือแบบติดตั้งถาวรขนาดใหญ่ ตามที่ระบุไว้ในคำประกาศความสอดคล้องของสหภาพยุโรปอย่างเป็นทางการ (3BSE088609) สำหรับระบบ Advant Master

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลการสั่งซื้อ

เมื่อกระบวนการจัดซื้อต้องการเปลี่ยนส่วนประกอบให้ตรงรุ่นทุกประการ ให้ตรวจสอบทั้งรหัสระบุประเภท ABB และรหัสผลิตภัณฑ์เฉพาะที่ระบุไว้ด้านล่าง เพื่อให้แน่ใจว่าฮาร์ดแวร์มีความเข้ากันได้กับรุ่นปรับปรุง

• รหัสระบุประเภท ABB: DSPB 120

• รหัสผลิตภัณฑ์: 57340001-T

• รหัสการจำแนกประเภท HSC: 853890 -- ชิ้นส่วนที่เหมาะสำหรับใช้เฉพาะหรือเป็นหลักกับอุปกรณ์ในพิกัด 85.35, 85.36 หรือ 85.37

คู่มือวิศวกรรมและการติดตั้ง

ข้อกำหนดการต่อสายดินและการใช้ชีลด์

เพื่อป้องกันสัญญาณรบกวนทางกราฟิกและการขาดหายของการสื่อสารบนคอนโซล MasterView 800 ต้องต่อ DSPB 120 เข้ากับรางสายดินเพื่อการทำงานของตู้แร็กอุปกรณ์อย่างแน่นหนา ตรวจสอบให้แน่ใจว่าสายดินของแชสซีซับแร็กมีเส้นทางอิมพีแดนซ์ต่ำไปยังจุดสายดินของสถานีมาสเตอร์หลัก สายเคเบิลมีชีลด์ที่ใช้สำหรับจอภาพคอนโซลหรือการเชื่อมต่อแป้นพิมพ์ต้องต่อสายดินที่ปลายทั้งสองด้านโดยใช้แคลมป์สายดิน EMC มาตรฐานก่อนเข้าสู่ตัวเรือนโมดูล

การระบายอากาศในตู้และการจัดการความร้อน

โมดูลอาศัยการระบายความร้อนด้วยการพาความร้อนภายในตัวเรือนซับแร็ก ต้องเว้นระยะห่างอย่างน้อย 50 มม. เหนือและใต้ชุดกรงการ์ด เพื่อป้องกันการสะสมความร้อนเฉพาะจุด หากอุณหภูมิภายในตู้สูงเกิน 40°C เป็นประจำ ต้องติดตั้งระบบระบายอากาศแบบบังคับโดยใช้พัดลมพร้อมไส้กรองที่ด้านล่างของตู้ เพื่อให้อากาศไหลผ่านส่วนประกอบต่าง ๆ บนแผงประมวลผลอย่างสม่ำเสมอ

การเสื่อมสภาพและการจัดการวงจรชีวิต

DSPB 120 เป็นส่วนหนึ่งของสถาปัตยกรรมระบบรุ่นเก่า ผู้ควบคุมงานบำรุงรักษาควรจัดเก็บโมดูลทดแทนของแท้ที่ผ่านการทดสอบแล้วในคลังสินค้าอย่างเหมาะสม เพื่อลดความเสี่ยงด้านเวลาหยุดทำงานเมื่อส่วนประกอบสึกหรอโดยไม่คาดคิด เมื่อต้องเปลี่ยนฮาร์ดแวร์ ให้ปิดซับแร็กทั้งชุดทุกครั้ง เพื่อป้องกันขาพินของแบ็กเพลนจากการเกิดอาร์กระหว่างการติดตั้งหรือถอดโมดูล

คำถามที่พบบ่อย

หมายเหตุเกี่ยวกับการยกเว้น RoHS สำหรับโมดูลนี้มีความสำคัญอย่างไร

DSPB 120 ได้รับการยกเว้นจากขอบเขตของข้อกำหนด 2011/65/EU (RoHS) โดยเฉพาะ ตามที่ระบุไว้ในมาตรา 2(4) การยกเว้นนี้มีผลเนื่องจากโมดูลดังกล่าวได้รับการออกแบบโดยเฉพาะให้เป็นชิ้นส่วนอะไหล่สำหรับการติดตั้งโครงสร้างพื้นฐานอุตสาหกรรมแบบติดตั้งถาวรขนาดใหญ่ โดยเฉพาะระบบควบคุมกระบวนการ ABB Advant Master ซึ่งอยู่นอกขอบเขตของข้อกำหนด RoHS มาตรฐานเช่นกัน

สามารถถอดเปลี่ยน DSPB 120 ขณะซับแร็กมีกระแสไฟฟ้าได้หรือไม่

ไม่ การถอดหรือติดตั้งโปรเซสเซอร์จอแสดงผล DSPB 120 ขณะระบบทำงานอยู่อาจทำให้เกิดแรงดันไฟฟ้ากระชากชั่วขณะบนแบ็กเพลนของระบบ ซึ่งอาจทำให้บัสจอแสดงผลเสียหายหรือทำให้หน่วยประมวลผลกลางที่อยู่ใกล้เคียงเสียหายได้ ต้องแยกแหล่งจ่ายไฟของซับแร็กออกก่อนดำเนินการเปลี่ยนฮาร์ดแวร์ทุกครั้ง

ตระกูลระบบใดบ้างที่เข้ากันได้กับโปรเซสเซอร์นี้

โปรเซสเซอร์จอแสดงผลนี้ออกแบบมาสำหรับสถานีปฏิบัติการ MasterView 800 ที่ทำงานภายใต้ซอฟต์แวร์ควบคุม Master SW ในสถาปัตยกรรมเครือข่าย Advant OCS ไม่สามารถใช้กับแผง System 800xA รุ่นใหม่หรือสถาปัตยกรรม Freelance อื่น ๆ ได้
