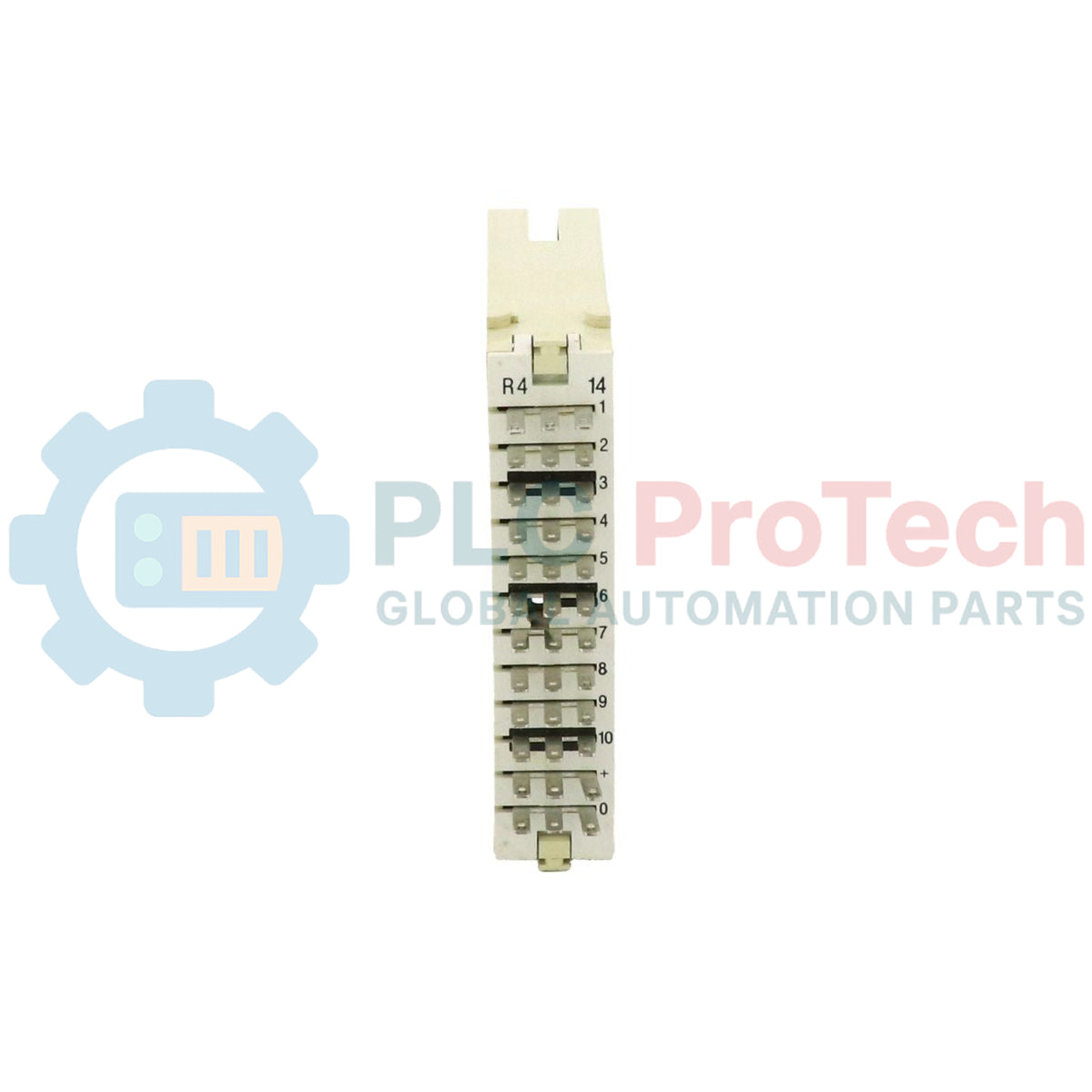

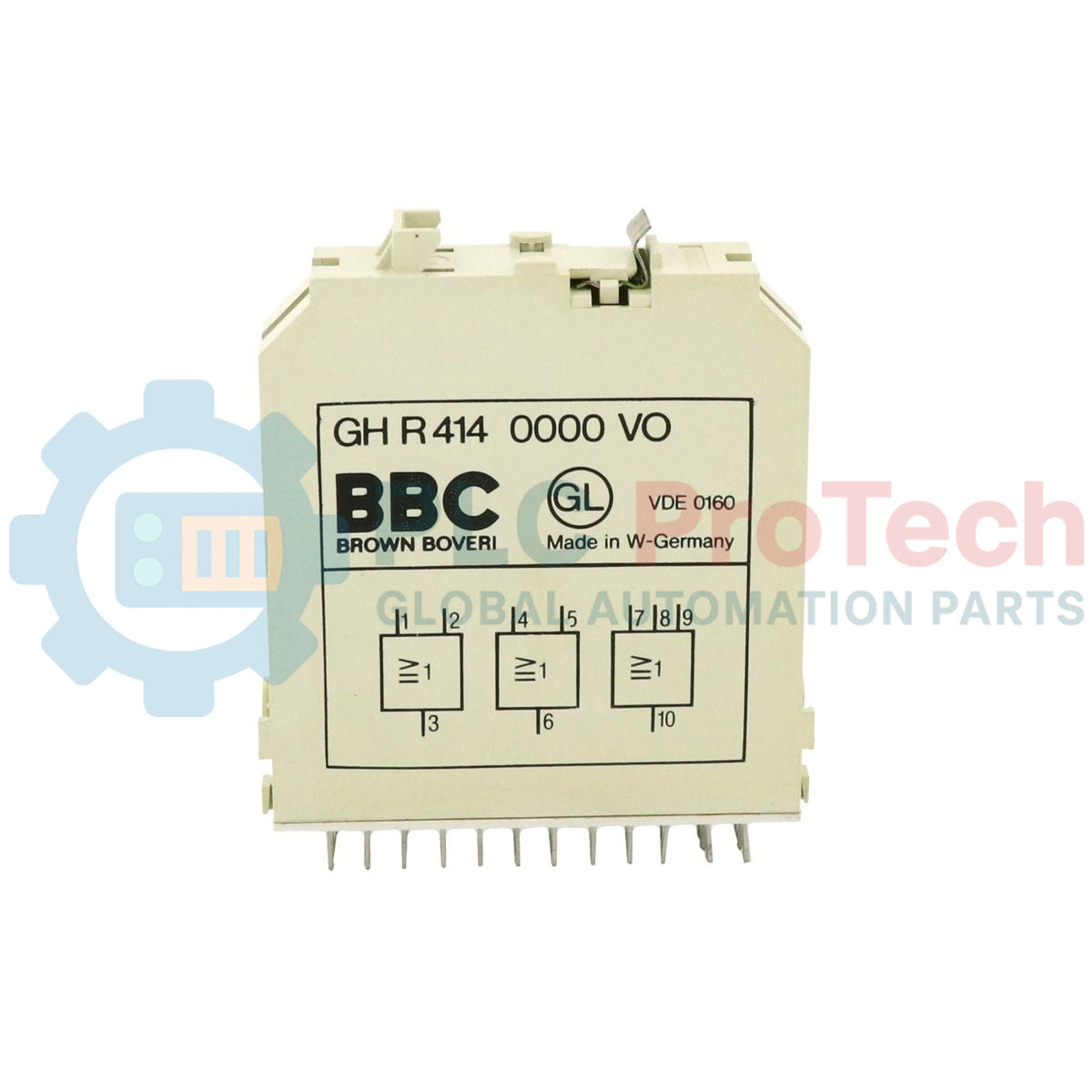

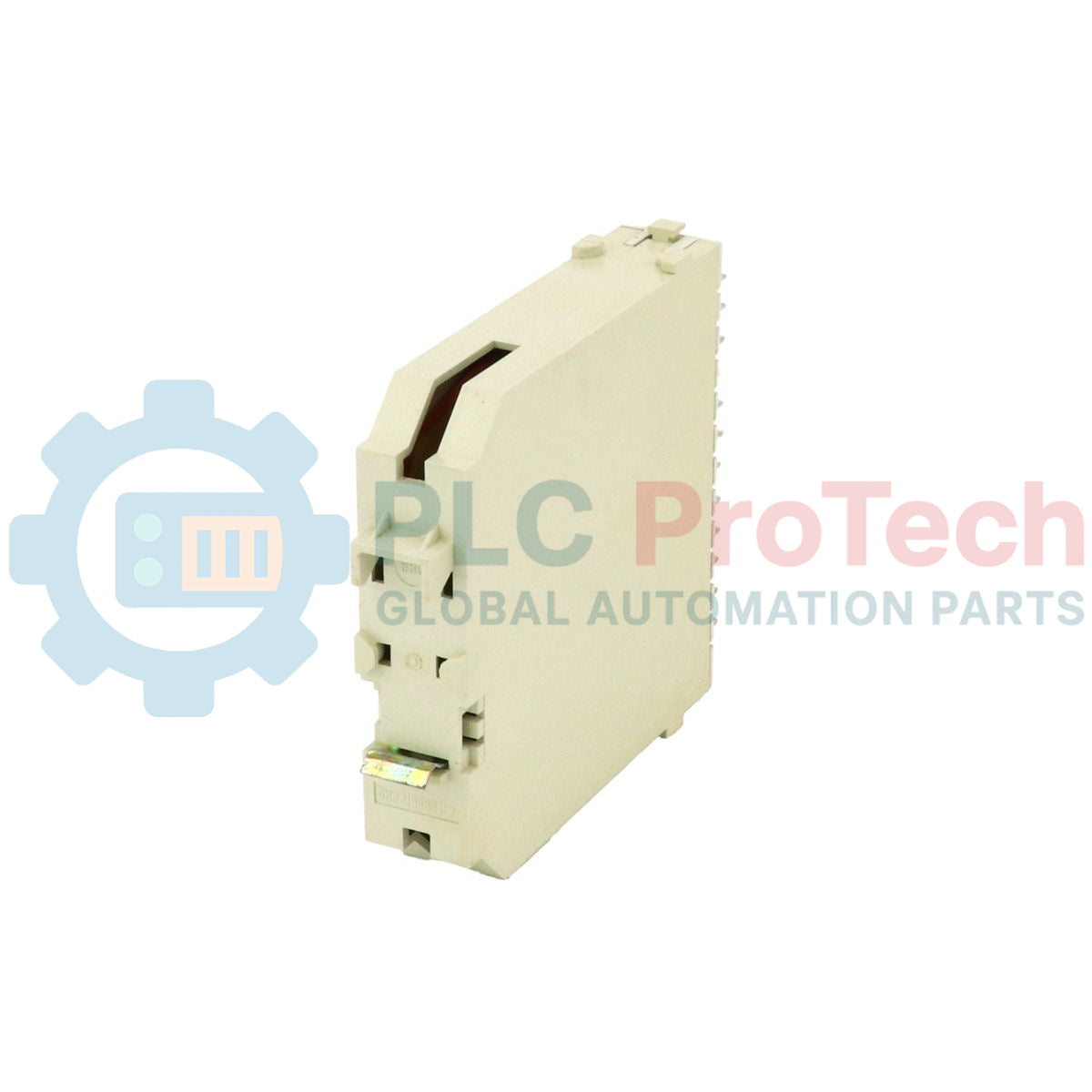

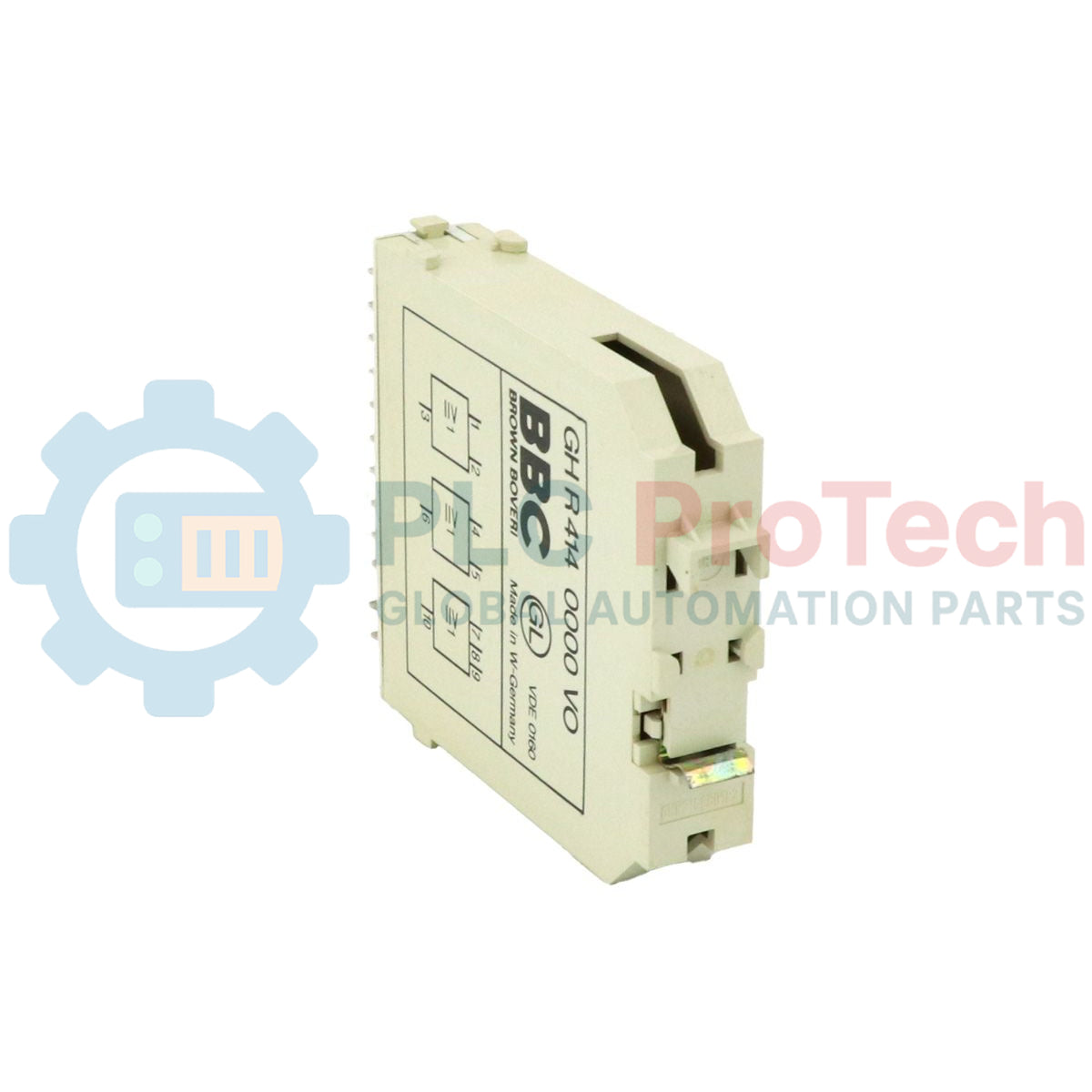

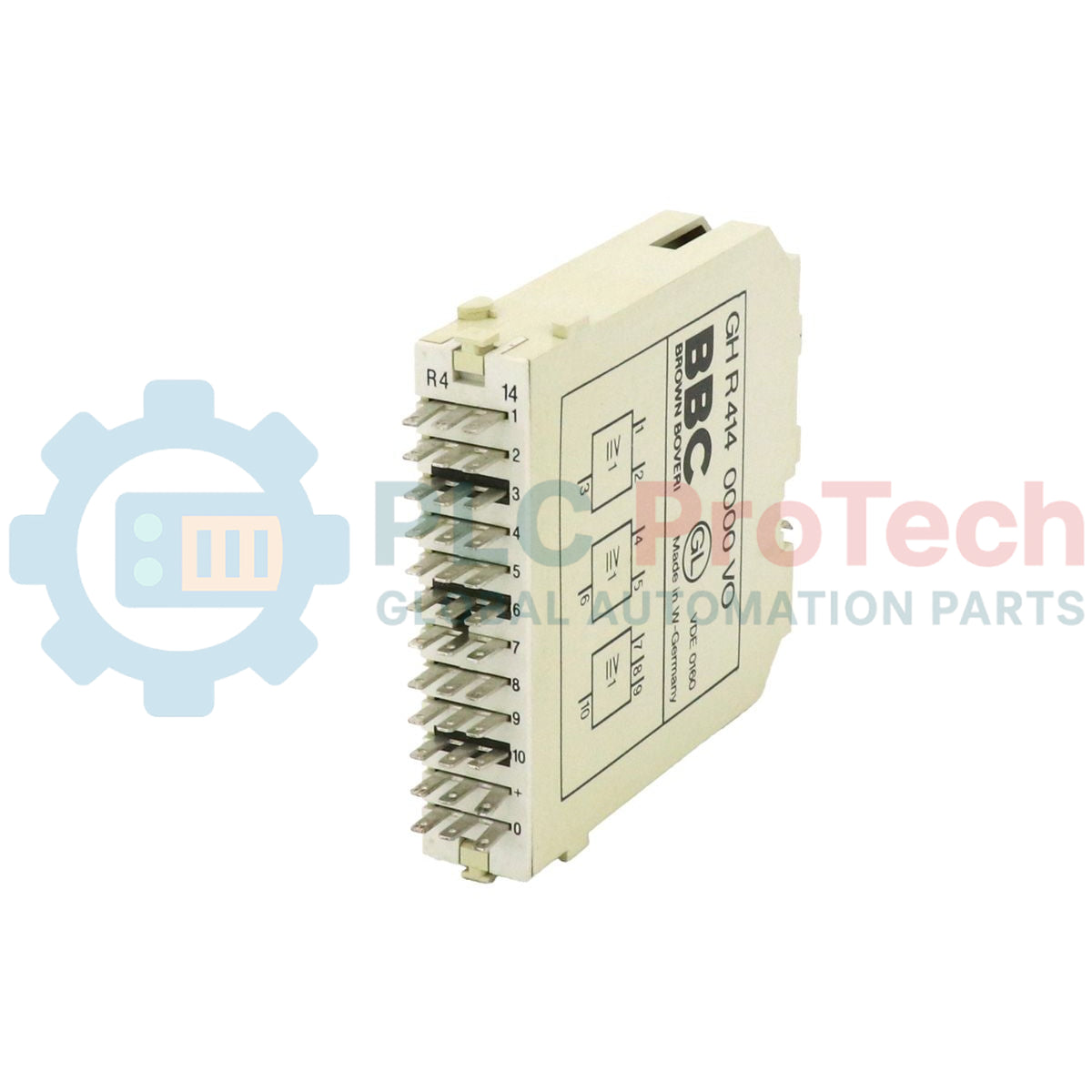

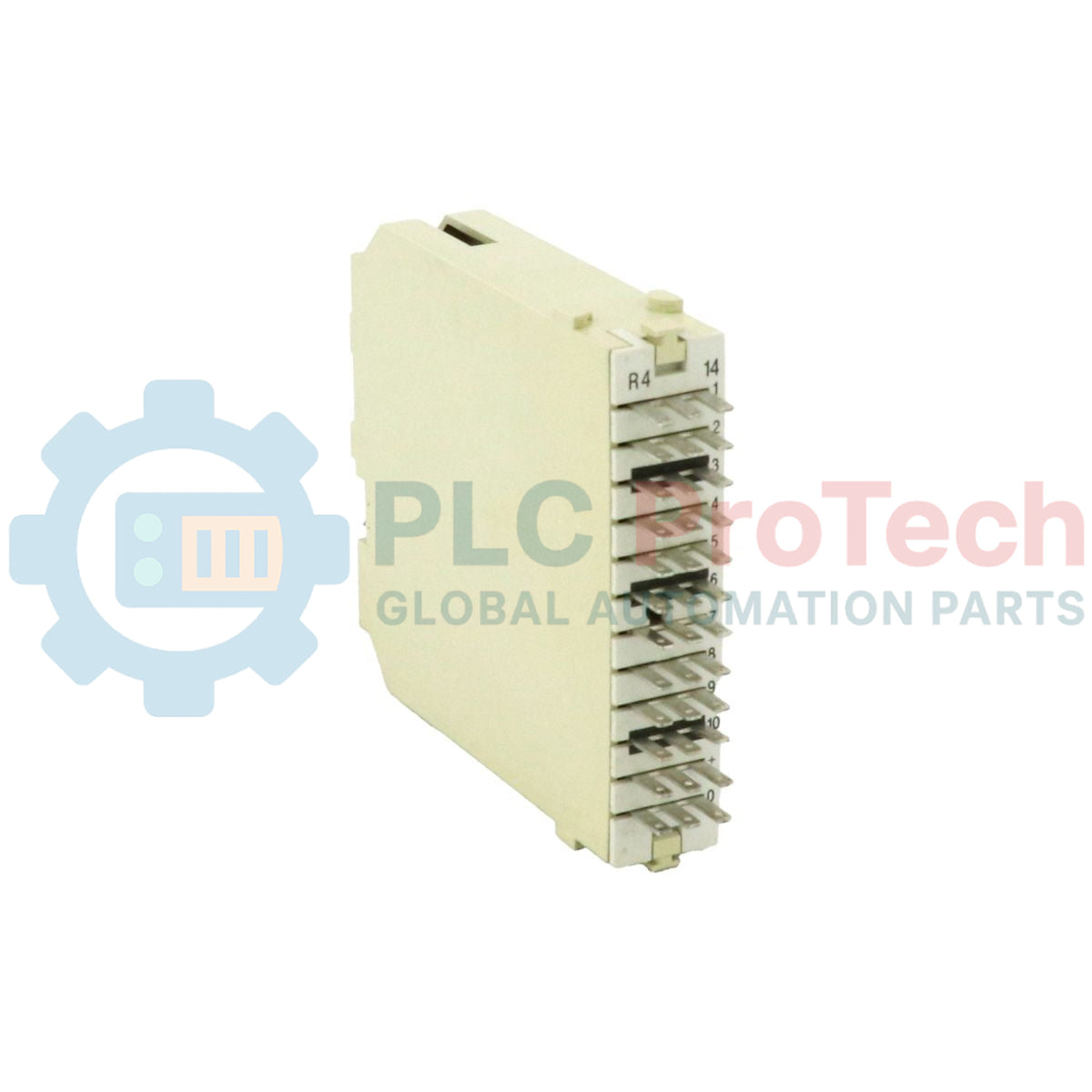

ABB GHR4140000VO โมดูลเกต OR แบบหลายอินพุต Procontic

SKU GHR4140000VO

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: GHR4140000VO
Origin สวีเดน
Product Type: โมดูลลอจิก PLC
Barcode: 85389091
Payment: T/T, Western Union
Weight: 0.1 kg
Dimensions: 13.5 x 8.0 x 2.2 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ดำเนินการตรรกะระดับฮาร์ดแวร์ภายในสถาปัตยกรรมควบคุม Procontic รุ่นเก่า ABB GHR4140000VO ให้การเกตสัญญาณที่แข็งแกร่งโดยไม่ต้องใช้การประมวลผลซอฟต์แวร์ โมดูลตรรกะอุตสาหกรรมแบบพาสซีฟนี้ออกแบบด้วยวงจรเกต OR อิสระสามวงจรเพื่อรวมสัญญาณควบคุม การล็อก และวงจรอนุญาตในระบบที่มีความน่าเชื่อถือสูง เนื่องจากเส้นทางสัญญาณไม่มีการขยาย โมดูลจึงทำงานโดยไม่ดึงกระแสจากแหล่งจ่ายไฟของระบบ ทำให้เป็นส่วนประกอบที่มีเสถียรภาพสูงและปลอดภัยสำหรับแผงควบคุมตรรกะอุตสาหกรรมแบบแยกส่วน

คุณสมบัติ

วงจรเกตแยกอิสระ: มีฟังก์ชัน OR แยกสามตัว ให้ประตู 2 อินพุตสองตัวและประตู 3 อินพุตหนึ่งตัวในโมดูลทางกายภาพเดียว
เส้นทางสัญญาณแบบพาสซีฟ: ทำงานโดยใช้พลังงานสัญญาณอินพุตทั้งหมดโดยไม่มีภาระจากแหล่งจ่ายไฟภายใน
ไม่มีความล่าช้าในการแพร่กระจาย: ตรรกะสวิตช์ฮาร์ดแวร์แบบเรียลไทม์โดยไม่มีความหน่วงของการประมวลผลดิจิทัลหรือการสแกนซอฟต์แวร์
การรวมความหนาแน่นสูง: บรรจุในรูปแบบความกว้างเดี่ยวที่กะทัดรัดเพื่อการติดตั้งที่มีประสิทธิภาพภายในแร็ค ABB Procontic มาตรฐาน
การเข้ารหัสภาพมาตรฐาน: ตัวระบุภาพสีดำที่ชัดเจนสำหรับการจำแนกประเภทบัตรอย่างรวดเร็วในระหว่างรอบการบำรุงรักษา

การใช้งาน

การปรับปรุงระบบ PLC Procontic ของ ABB รุ่นเก่าและการล็อกฮาร์ดแวร์ตรรกะ
ระบบปิดฉุกเฉินหลายสถานี (ESD) และวงจรเริ่มต้นที่อนุญาต
ชุดตรรกะการรวมสัญญาณและการโหวตแบบฮาร์ดไวร์

ข้อมูลการสั่งซื้อ

คำอธิบายรายการสั่งซื้อ	รหัสสั่งซื้อ / หมายเลขชิ้นส่วน
โมดูล GHR4140000VO	GH R414 0000 V0
ความโปร่งใสสัญลักษณ์วงจร	GH R700 1901 R3
เอกสารอ้างอิงการใช้งาน	D GEF 31014 D

ข้อมูลทางเทคนิค

พารามิเตอร์ / ข้อกำหนด	ค่า / การจัดอันดับ
ผู้ผลิต	ABB
หมายเลขรุ่น	GHR4140000VO
อนุกรม	Procontic
การกำหนดประตู	2 x ประตู OR 2 อินพุต, 1 x ประตู OR 3 อินพุต
สูตรตรรกะ	Q = A OR B OR C
แรงดันวงจรตามปกติ	24 VDC
จำนวนโมดูลสูงสุดที่ต่ออนุกรม	4 โมดูล (ที่แรงดันไฟฟ้า 24 VDC ตามปกติ)
การขยายสัญญาณ	ไม่มี (โมดูลแบบพาสซีฟ)
การใช้พลังงานของโมดูล	0 mA (ไม่มีภาระต่อแรงดันจ่ายควบคุม)
ความล่าช้าในการแพร่กระจาย	ไม่มีความล่าช้า (ตอบสนองฮาร์ดแวร์ทันที)
ระบุสีโมดูล	สีดำ
รูปแบบกลไก	ความกว้างเดี่ยว
น้ำหนักจัดส่ง (คำนวณ)	0.11 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	13.5 x 8.0 x 2.2 ซม.

รุ่นทางเลือกและความเข้ากันได้

โมดูลตรรกะ GHR4140000VO เข้ากันได้ย้อนหลังอย่างสมบูรณ์กับกรอบติดตั้งและแบ็คเพลนตัวเชื่อมต่อมาตรฐาน ABB Procontic หากสั่งซื้ออะไหล่ทดแทน ให้แน่ใจว่าพินรหัสกลไกบนโครงเครื่องตรงกับการกำหนดค่าความกว้างเดี่ยวของชิ้นส่วนรหัสสีดำนี้ เมื่อเปลี่ยนโมดูลตรรกะแอคทีฟรุ่นเก่าด้วยโมดูลพาสซีฟนี้ ให้ยืนยันว่าเครื่องส่งสัญญาณด้านบนมีสเปคการขับเอาต์พุตที่เหมาะสม

ข้อควรระวังในการใช้งานและบันทึกทางวิศวกรรม

เนื่องจากโมดูลตรรกะนี้เป็นแบบพาสซีฟทั้งหมดและไม่มีการขยายสัญญาณภายใน การต่อเกตมากกว่า 4 ตัวในสายอนุกรมเดียวที่ 24 VDC อาจทำให้สัญญาณลดทอนมากเกินไป ตรวจสอบให้แน่ใจว่าตัวรับสัญญาณด้านล่างสามารถตรวจจับเกณฑ์ตรรกะสูงได้อย่างถูกต้องแม้จะมีแรงดันตกสะสมในสายอนุกรม นอกจากนี้ คำนวณโหลดอินพุตต้องรวมโหลดปลายทางทั้งหมดที่เชื่อมต่อกับช่องเอาต์พุตด้วย

คำแนะนำการติดตั้งและเดินสาย

ตรวจสอบอิมพีแดนซ์ของแหล่งสัญญาณเสมอในระหว่างการตั้งค่าเริ่มต้น เซ็นเซอร์ที่มีอิมพีแดนซ์สูงหรือเอาต์พุตโซลิดสเตตกำลังต่ำอาจมีปัญหาในการขับอินพุตแบบขนานหลายตัวบนเกต OR แบบพาสซีฟ เราแนะนำให้ใช้สายคู่บิดมีชีลด์สำหรับการเดินสายตรรกะระยะไกลเพื่อหลีกเลี่ยงการรบกวนสัญญาณความถี่สูงบนสายพาสซีฟ ซึ่งอาจทำให้เกิดการทริกเกอร์ตรรกะสูงผิดพลาดที่ขั้วรับความเร็วสูง

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดไฟฟ้าจากวงจรควบคุมอินพุตและเอาต์พุตที่เชื่อมต่อทั้งหมดก่อนใส่หรือถอดโมดูลตรรกะออกจากแบ็คเพลน Procontic การเสียบโมดูลแบบร้อนที่เป็นแบบพาสซีฟอาจทำให้เกิดแรงดันไฟฟ้าชั่วคราวสูง ซึ่งอาจทำให้วงจรล็อกฮาร์ดแวร์ข้างเคียงทำงานผิดพลาด

1 ตรวจสอบว่าช่องแบ็คเพลนสะอาด ปราศจากเศษสิ่งสกปรก และตรงกับระยะห่างแบบความกว้างเดี่ยวของโมดูล

2 จัดแนวตัวเชื่อมต่อขอบการ์ดอย่างระมัดระวังเข้ากับช่องรับของแบ็คเพลนแล้วเลื่อนอุปกรณ์อย่างมั่นคงจนการ์ดเข้าที่เต็มที่

3 ยึดสกรูล็อกหรือกลไกล็อกให้แน่นเพื่อป้องกันการสั่นสะเทือนรุนแรงของตู้

4 เปิดใช้งานฟีดตรรกะอินพุตทีละตัวเพื่อตรวจสอบพฤติกรรมการสลับตรรกะเอาต์พุตที่ขั้วต่อในพื้นที่

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ความลึกสูงสุดของการต่อสัญญาณแบบแคสเคดสำหรับ GHR4140000VO คือเท่าใด

สามารถเชื่อมต่อโมดูลเกต OR ได้สูงสุดสี่โมดูลต่ออนุกรมกันโดยตรง เมื่อใช้งานในวงจร 24 VDC มาตรฐาน ไม่แนะนำให้ต่อแคสเคดเกินขีดจำกัดนี้ เนื่องจากวงจรแบบพาสซีฟที่ไม่ขยายสัญญาณทำให้แรงดันไฟฟ้าลดลงสะสม

โมดูลนี้จำเป็นต้องเชื่อมต่อภายนอกกับแหล่งจ่ายไฟของระบบหรือไม่

ไม่จำเป็น โมดูลเป็นแบบพาสซีฟและทำงานโดยใช้พลังงานที่จ่ายจากสัญญาณอินพุตเท่านั้น โมดูลไม่สร้างภาระให้กับรางจ่ายไฟส่วนกลางของระบบ

โมดูลนี้มีการกำหนดค่าลอจิกแบบใด

โมดูลประกอบด้วยวงจรเกต OR แยกอิสระจากกันสามวงจร โดยสองวงจรเป็นเกตแบบ 2 อินพุต และอีกหนึ่งวงจรเป็นเกตแบบ 3 อินพุต

เกตลอจิกมีความล่าช้าในการสวิตช์เท่าใด

เกตไม่มีความล่าช้า เนื่องจากโมดูลใช้วงจรฮาร์ดแวร์แบบพาสซีฟแทนลอจิกไมโครโปรเซสเซอร์ดิจิทัล การส่งผ่านสัญญาณจึงเกิดขึ้นทันที
