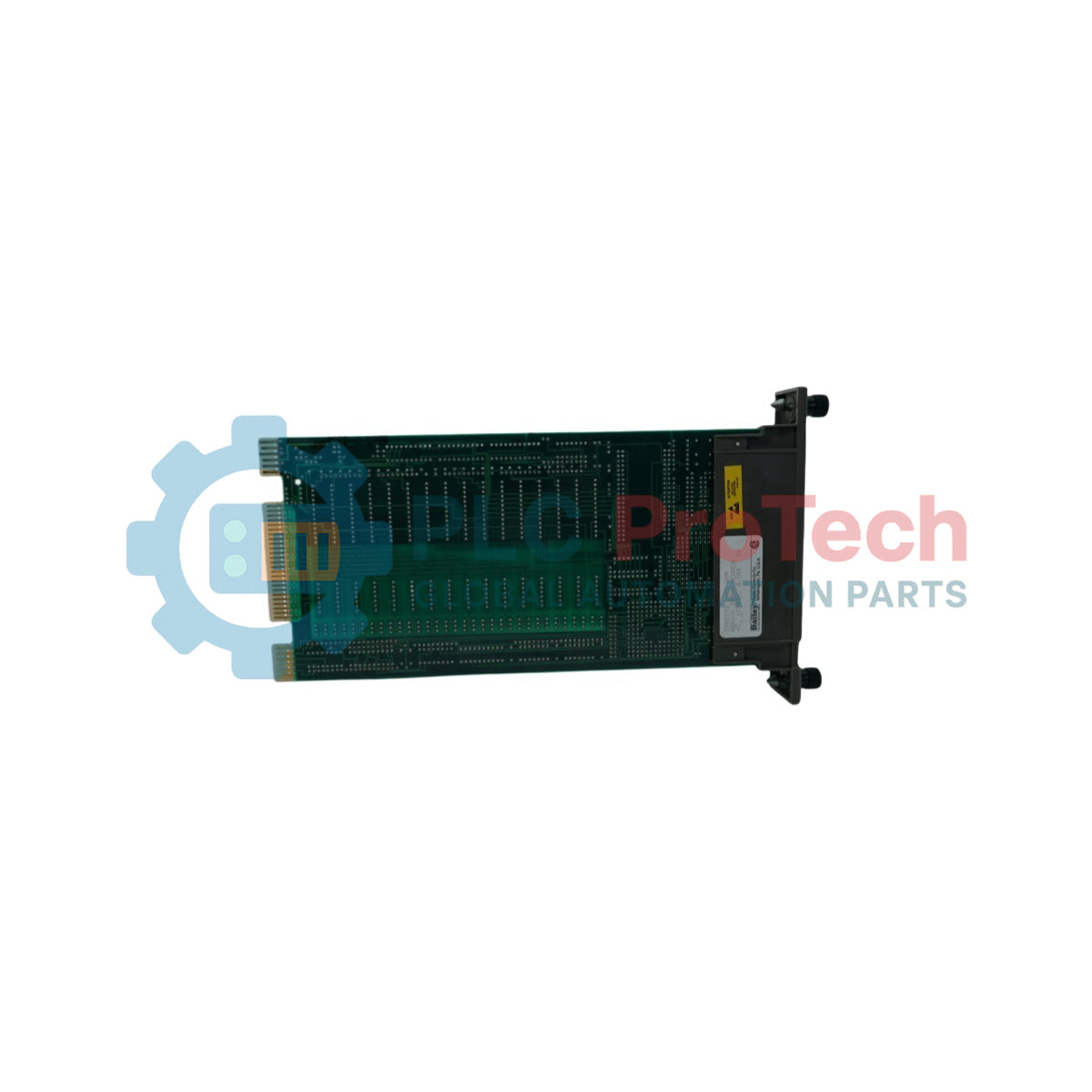

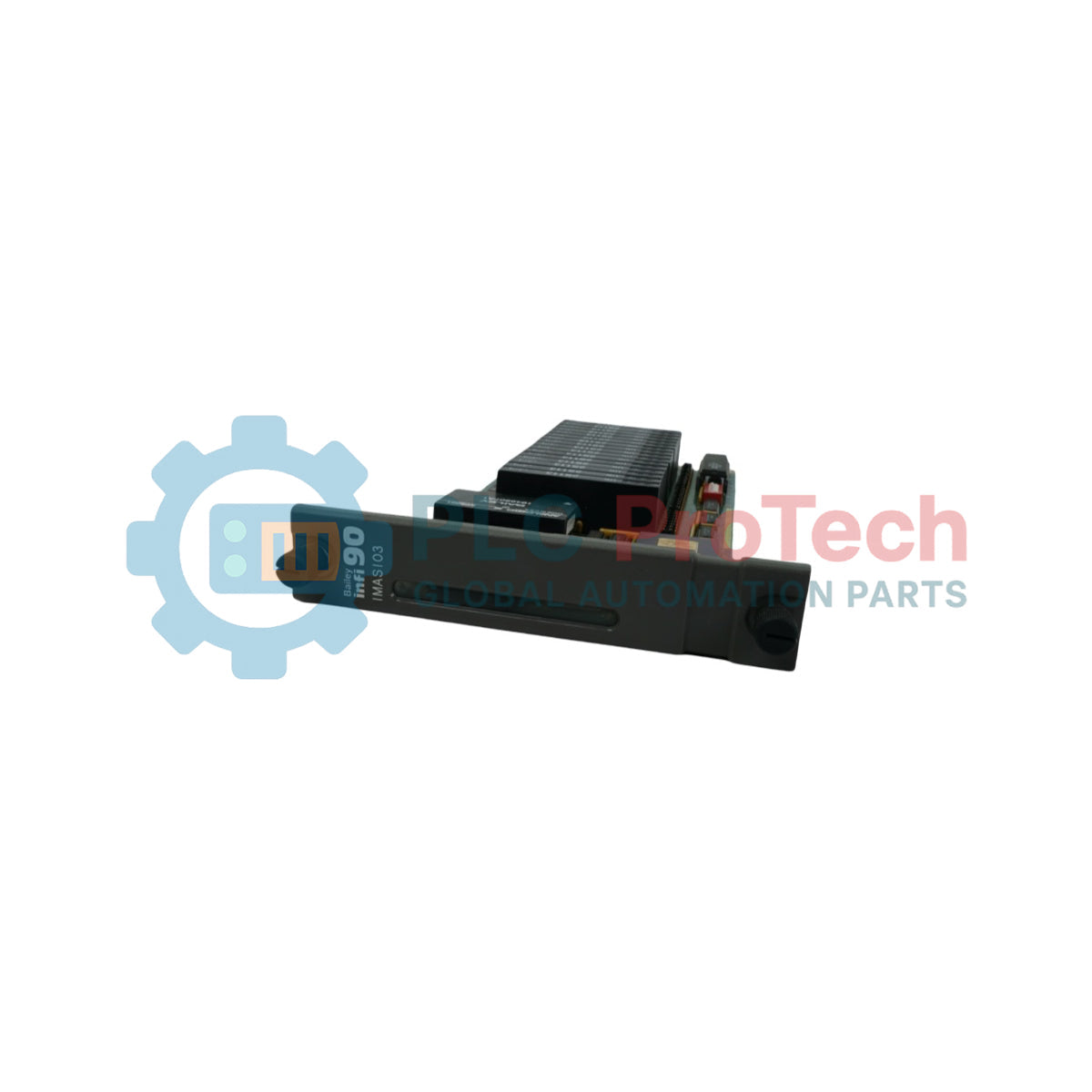

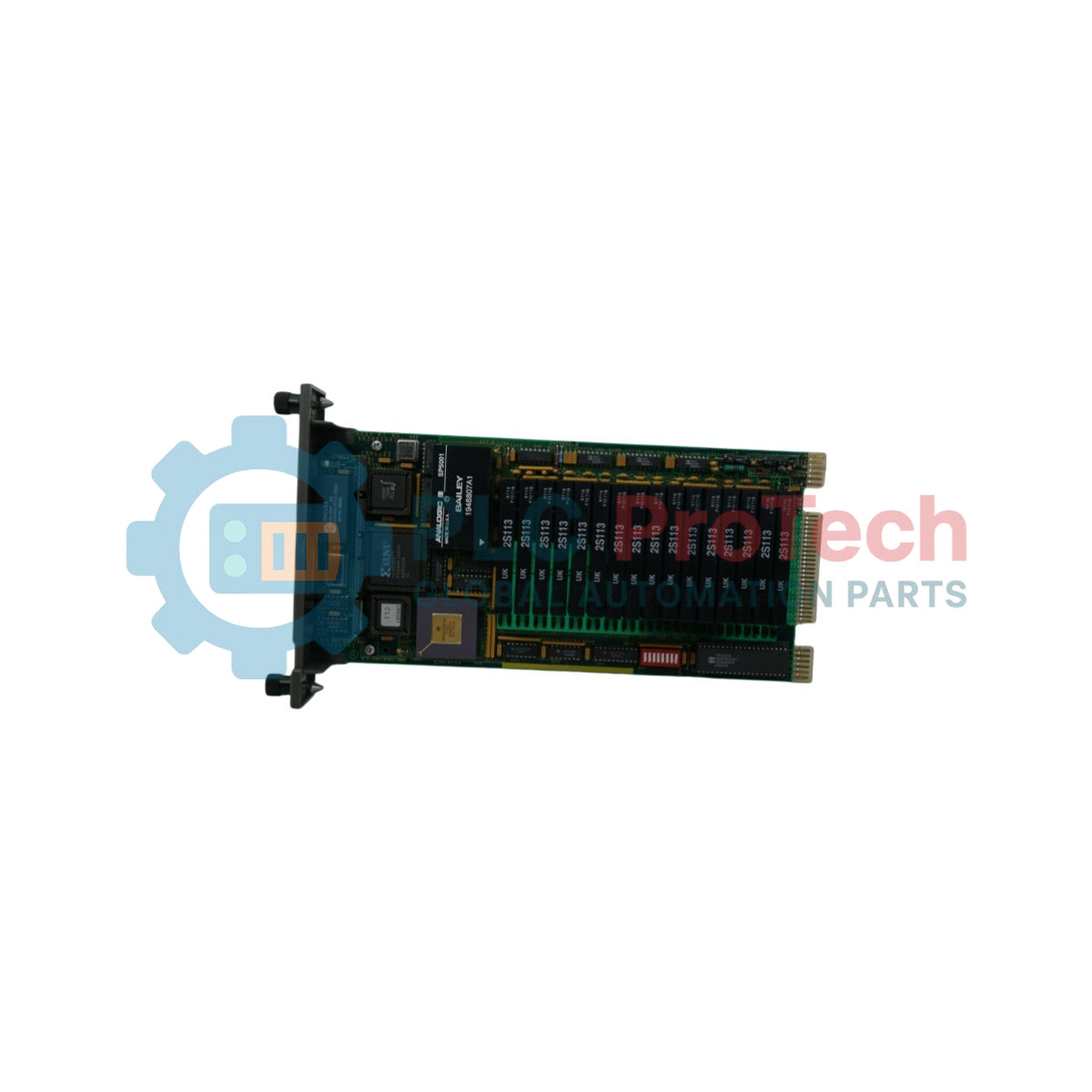

โมดูลอินพุตแอนะล็อกแบบสเลฟ ABB IMASI03 Bailey Infi 90

SKU IMASI03

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: IMASI03
Country of origin:สวิตเซอร์แลนด์
Product Type: โมดูลอินพุตแอนะล็อกแบบสเลฟ
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1146g
Dimensions: 27.94 ซม. x 35.56 ซม. x 5.54 ซม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

โมดูลสเลฟอินพุตแอนะล็อกแบบสากล (IMASI03) ประมวลผลสัญญาณอินพุตแอนะล็อกสำหรับช่องที่กำหนดค่าแยกกันได้สูงสุด 16 ช่อง และส่งข้อมูลดิจิทัลนี้ไปยังโมดูลโปรเซสเซอร์มัลติฟังก์ชัน (เช่น IMMFP01/02/03) ภายในระบบจัดการกระบวนการ INFI 90 โมดูลนี้ทำงานบนแผงวงจรพิมพ์แผ่นเดียว ซึ่งติดตั้งในช่องหนึ่งของชุดติดตั้งโมดูล INFI 90 (MMU) และเชื่อมต่อกับโปรเซสเซอร์หลักผ่านบัสเอ็กซ์แพนเดอร์สเลฟแบบขนานและซิงโครนัส

ด้วยการถ่ายโอนภาระงานประมวลผลอินพุตที่ซับซ้อน เช่น การแก้ไขค่าการสอบเทียบจากโรงงาน การชดเชยการดริฟต์ การปรับชดเชยความต้านทานสายตัวนำ การชดเชยจุดต่อเย็น และการปรับสเกลเชิงเส้น ไปยังโมดูล โมดูล IMASI03 จึงช่วยลดภาระของโปรเซสเซอร์ แต่ละช่องมีแอมพลิฟายเออร์แยกสัญญาณของตนเอง ซึ่งตรวจจับอินพุตต่ำกว่าช่วง สูงกว่าช่วง และอินพุตเปิดได้ การแปลงแอนะล็อกเป็นดิจิทัล (A/D) มีความละเอียดที่ตั้งโปรแกรมได้ผ่านซอฟต์แวร์สูงสุด 24 บิต ช่วยให้ตรวจติดตามลูปกระบวนการที่ซับซ้อนได้อย่างแม่นยำสูง

คุณสมบัติ

16 ช่องอิสระ: รองรับการผสมสัญญาณเทอร์โมคัปเปิล มิลลิโวลต์ RTD แรงดันระดับสูง หรือกระแสในโมดูลเดียว
ความละเอียด A/D แบบแปรผัน: เลือกความละเอียดผ่านซอฟต์แวร์ได้ตั้งแต่ 16 ถึง 24 บิตต่อช่อง เพื่อสร้างสมดุลระหว่างความเร็วในการสแกนและความแม่นยำ
การปรับเทียบศูนย์/เกนโดยอัตโนมัติ: การปรับเทียบใหม่เบื้องหลังอย่างต่อเนื่องช่วยแก้ไขการเสื่อมตามอายุของส่วนประกอบและการเปลี่ยนแปลงตามอุณหภูมิ โดยไม่ต้องดำเนินการด้วยตนเองที่หน้างาน
การปรับสภาพสัญญาณอย่างครอบคลุม: แอมพลิฟายเออร์แยกสัญญาณเฉพาะแต่ละช่องให้การแยกโหมดร่วม 250 VRMS และการปฏิเสธโหมดร่วม -110 dB
การชดเชยจุดต่อเย็น: มีจุดอ้างอิงจุดต่อเย็นบนอุปกรณ์ต่อสายสำหรับเทอร์โมคัปเปิล พร้อมตัวเลือกจุดอ้างอิงที่ปรับให้เรียบด้วยซอฟต์แวร์จากระยะไกล
การชดเชยความต้านทานสายตัวนำ: ปรับชดเชยความต้านทานอนุกรมใน RTD แบบ 3 สาย สายภาคสนามระดับต่ำในหน่วยมิลลิโวลต์ และสายเทอร์โมคัปเปิลโดยอัตโนมัติ
การออกแบบแบบถอดเปลี่ยนขณะทำงาน: สามารถถอดหรือติดตั้งทางกายภาพในแบ็กเพลนของชุดติดตั้งโมดูลได้โดยไม่ต้องตัดไฟระบบ

การใช้งาน

การตรวจวัดความร้อนในโรงไฟฟ้า (เทอร์โมคัปเปิลและ RTD)
การควบคุมลูปกระบวนการทางเคมีและปิโตรเคมี
การเก็บข้อมูลแรงดันระดับต่ำในหน่วยมิลลิโวลต์และแรงดันระดับสูงที่มีความแม่นยำสูง
การเชื่อมต่ออุปกรณ์ภาคสนามแบบลูปกระแสอุตสาหกรรม (4-20 mA)

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ / ข้อมูลจำเพาะ	ช่วงการทำงาน / ช่วงค่า
ผู้ผลิต	ABB / Bailey Controls
ประเภทโมดูล	โมดูลสเลฟอินพุตแอนะล็อกแบบสากล
จำนวนช่อง	อินพุตแอนะล็อกอิสระ 16 ช่อง
การกำหนดค่าอินพุต	เทอร์โมคัปเปิล (E, J, K, L, N, R, S, T, U, E/S จีน), มิลลิโวลต์ (-100 ถึง +100 mV), RTD แบบ 3 สาย (Pt 100 โอห์ม, Ni 120 โอห์ม, Cu 10 โอห์ม, 53 โอห์มจีน), ระดับสูง (1-5 VDC, 0-5 VDC, 0-10 VDC, -10 ถึง +10 VDC), กระแส (4-20 mA)
ความละเอียดที่ตั้งโปรแกรมได้	16, 18, 20, 22, 24 บิต
High-Level Accuracy	$\pm0.015\%$ FSR (ที่ความละเอียด 24 บิต, อุณหภูมิแวดล้อม $25\text{ degC}$)
ความแม่นยำระดับสูง	$\pm0.025\%$ FSR (ที่ความละเอียด 24 บิต, อุณหภูมิแวดล้อม $25\text{ degC}$)
ความแม่นยำระดับต่ำ	$\pm0.05\%$ FSR (ที่ความละเอียด 24 บิต, อุณหภูมิแวดล้อม $25\text{ degC}$)
ความแม่นยำของความต้านทาน	250 VRMS (แรงดันไฟฟ้า AC ต่อเนื่อง ระหว่างช่องสัญญาณกับช่องสัญญาณและอินพุตกับเอาต์พุต)
การแยกโหมดร่วม	-110 dB (ค่าต่ำสุดที่ 50/60 Hz)
การปฏิเสธโหมดร่วม	-80 dB (ค่าต่ำสุดที่ 50/60 Hz AC)
การปฏิเสธโหมดปกติ	อย่างน้อย 10 MOhm
อิมพีแดนซ์อินพุต	0.5 วินาทีจนอยู่ภายใน 1% หลังการเปลี่ยนแปลงแบบสเต็ปเต็มสเกล
การใช้พลังงาน	+5 VDC (โดยทั่วไป 300 mA, สูงสุด 450 mA); +15 VDC (โดยทั่วไป 130 mA, สูงสุด 150 mA); -15 VDC (โดยทั่วไป 35 mA, สูงสุด 50 mA)
อุณหภูมิขณะทำงาน	0 ถึง 70 องศาเซลเซียส (32 ถึง 158 องศาฟาเรนไฮต์)
ความชื้นสัมพัทธ์	5% ถึง 95% ที่อุณหภูมิสูงสุด 55 องศาเซลเซียส; 5% ถึง 45% ที่ 70 องศาเซลเซียส (ไม่ควบแน่น)
ตำแหน่งติดตั้ง	ช่องเดี่ยวในยูนิตติดตั้งโมดูล INFI 90 (MMU) มาตรฐาน
น้ำหนักจัดส่ง	1.146 กก. (2.5 ปอนด์)
ขนาดตู้	27.94 ซม. x 35.56 ซม. x 5.54 ซม.

การเชื่อมต่อ/อินเทอร์เฟซ

การเชื่อมต่อพินไฟเลี้ยง P1

พินคอนเน็กเตอร์	ฟังก์ชัน
1	+5 VDC
2	+5 VDC
3	กราวด์ไฟเลี้ยง
4	กราวด์ไฟเลี้ยง
5	+15 VDC
6	-15 VDC
7	แบตเตอรี่ +5 VDC
8	อินเทอร์รัปต์ไฟฟ้าขัดข้อง (PFI)
9	เอาต์พุตสถานะ (+)
10	เอาต์พุตสถานะ (-)
11	รีเซ็ตหลัก
12	กราวด์เฟรม

การเชื่อมต่อบัสเอ็กซ์แพนเดอร์ P2

มีเส้นทางสัญญาณแบบขนาน 12 ช่องที่ทำงานพร้อมกัน โดยเชื่อมต่อโดยตรงกับมัลติฟังก์ชันโปรเซสเซอร์หลักผ่านดิปชันต์แบ็กเพลน

การเชื่อมต่อพินสัญญาณอินพุต P3

เชื่อมต่อโดยตรงกับเทอร์มินัลบล็อกสายไฟภาคสนามผ่านอุปกรณ์เทอร์มิเนชัน (ยูนิตเทอร์มิเนชัน NTAI06 หรือโมดูลเทอร์มิเนชัน NIAI05 สองตัว)

แนวทางการติดตั้ง

การป้องกันไฟฟ้าสถิต: สวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อกราวด์ทุกครั้งเมื่อถอดหรือติดตั้งโมดูลเพื่อเปลี่ยนการตั้งค่าดิปสวิตช์หรือจัมเปอร์กำหนดค่า เก็บโมดูลไว้ในถุงป้องกันไฟฟ้าสถิตจนกว่าจะติดตั้งทางกายภาพ
การเลือกแอดเดรส (SW1): ตั้งค่าแอดเดรสโมดูลแบบไบนารี (0 ถึง 63) โดยใช้หน้าสัมผัส 3 ถึง 8 บนดิปสวิตช์ SW1 หน้าสัมผัส 1 และ 2 ต้องปิดค้างไว้ (ตั้งค่าเป็นศูนย์) สำหรับการทำงานปกติ
จัมเปอร์บนบอร์ด: กำหนดค่าจัมเปอร์แต่ละคู่ที่เกี่ยวข้องกับแต่ละช่องสัญญาณ วางคู่คอนเน็กเตอร์จัมเปอร์บนพิน 1-2 สำหรับสัญญาณแรงดัน/กระแส หรือบนพิน 2-3 สำหรับพารามิเตอร์ความต้านทาน RTD แบบ 3 สาย
ดิปชันต์แบ็กเพลน: ตรวจสอบให้แน่ใจว่าดิปชันต์ 12 ตำแหน่งติดตั้งเข้าที่อย่างถูกต้องในซ็อกเก็ตบัสเอ็กซ์แพนเดอร์สเลฟบนแบ็กเพลน MMU ระหว่างโมดูลโปรเซสเซอร์หลักกับ IMASI03 ตัดไฟก่อนติดตั้งดิปชันต์แบ็กเพลน
การติดตั้งทางกายภาพ: จัดแนวแผงวงจรพิมพ์ให้ตรงกับรางนำของช่อง MMU ที่กำหนด เลื่อนอุปกรณ์ไปด้านหน้าอย่างมั่นคงจนแผงด้านหน้าเสมอกับโครงทั้งหมด จากนั้นล็อกเข้าที่โดยหมุนสลักยึดแผงด้านหน้าสองตัวในแนวตั้งครึ่งรอบ

การปฏิบัติตามข้อกำหนดและการรับรอง

ได้รับการรับรองจาก CSA สำหรับใช้งานเป็นอุปกรณ์ควบคุมกระบวนการในพื้นที่ทั่วไป (ไม่เป็นอันตราย)
เป็นไปตามการทดสอบความสามารถในการทนต่อแรงดันกระชาก (SWC) ตามมาตรฐาน IEEE-472

FAQ

โมดูลต้องปรับเทียบด้วยตนเองระหว่างการบำรุงรักษาตามปกติหรือไม่

ไม่ต้อง อุปกรณ์มีข้อมูลการปรับเทียบจากโรงงานที่บันทึกไว้ในหน่วยความจำแบบไม่ลบเลือน และทำการปรับเทียบใหม่โดยอัตโนมัติอย่างต่อเนื่องในเบื้องหลัง เพื่อชดเชยการเปลี่ยนแปลงตามอุณหภูมิและการเสื่อมสภาพของส่วนประกอบระหว่างการทำงานปกติ

ข้อมูลการสแกนช่องสัญญาณจะเป็นอย่างไรหากสายภาคสนามขาดการเชื่อมต่อ

โมดูลมีระบบตรวจจับอินพุตขาดวงจรในตัวสำหรับการกำหนดค่าช่องสัญญาณทั้งหมด หากตรวจพบสายขาดหรือสายเคเบิลปลายทางหลุดออก อุปกรณ์จะแจ้งสถานะคุณภาพไม่ดีของช่องสัญญาณนั้นไปยังตัวควบคุมหลัก

ฉันสามารถผสมสัญญาณอินพุตต่างชนิด เช่น RTD และเทอร์โมคัปเปิล บนอุปกรณ์เดียวกันได้หรือไม่

ได้ ช่องสัญญาณทั้ง 16 ช่องสามารถตั้งโปรแกรมแยกกันได้ผ่านรหัสฟังก์ชันซอฟต์แวร์และจัมเปอร์ทางกายภาพ จึงสามารถผสมอินพุตเทอร์โมคัปเปิล มิลลิโวลต์ RTD กระแส หรือแรงดันระดับสูงชนิดใดก็ได้บนโมดูลเดียว

พิกัดการแยกแบบโหมดร่วมอย่างต่อเนื่องของช่องอินพุตคือเท่าใด

โมดูลมีพิกัดสูงสุดแบบสัมบูรณ์ต่อเนื่องสำหรับการแยกแบบโหมดร่วมที่ 250 VRMS ระหว่างช่องต่อช่องและระหว่างช่องกับกราวด์
