ABB IMMFC03 เบลีย์ อินฟิ 90 ตัวควบคุมมัลติฟังก์ชัน

ABB IMMFC03 เบลีย์ อินฟิ 90 ตัวควบคุมมัลติฟังก์ชัน

Only 3 item(s) left in stock
  • Manufacturer: ABB

  • Product No.: IMMFC03

  • Country of origin:สหรัฐอเมริกา

  • Product Type: ตัวควบคุมมัลติฟังก์ชัน

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 850g

  • Dimensions: 177.8 mm x 71.1 mm x 298.4 mm (H x W x D)

  • Shipping port: Xiamen

  • Warranty: 12 months

ปริมาณ
ดูรายละเอียดทั้งหมด

คำอธิบาย

ABB IMMFC03 เป็นโมดูลตัวควบคุมมัลติฟังก์ชันที่ทรงพลังในตระกูลตัวควบคุม Bailey Infi 90 โมดูลนี้ดำเนินกลยุทธ์การควบคุมแบบอะนาล็อก, ดิจิทัล, แบบแบตช์ และขั้นสูงที่ออกแบบโดยผู้ใช้ จัดการโมดูลทาสีฟ I/O ได้สูงสุด 64 ตัว (รวมทั้งทาสีฟกำลังสูงและต่ำโดยมีทาสีฟกำลังสูงสูงสุด 20 ตัว) สามารถรันโปรแกรม BASIC ได้ 4,000 บรรทัด หรือโปรแกรม C ได้ 5,000 บรรทัด ทำให้บล็อกฟังก์ชันและโปรแกรมภาษาทำงานพร้อมกันได้ ABB IMMFC03 เป็นตัวแทนที่ใช้งานแทน Network 90 NMFC03 โดยตรง

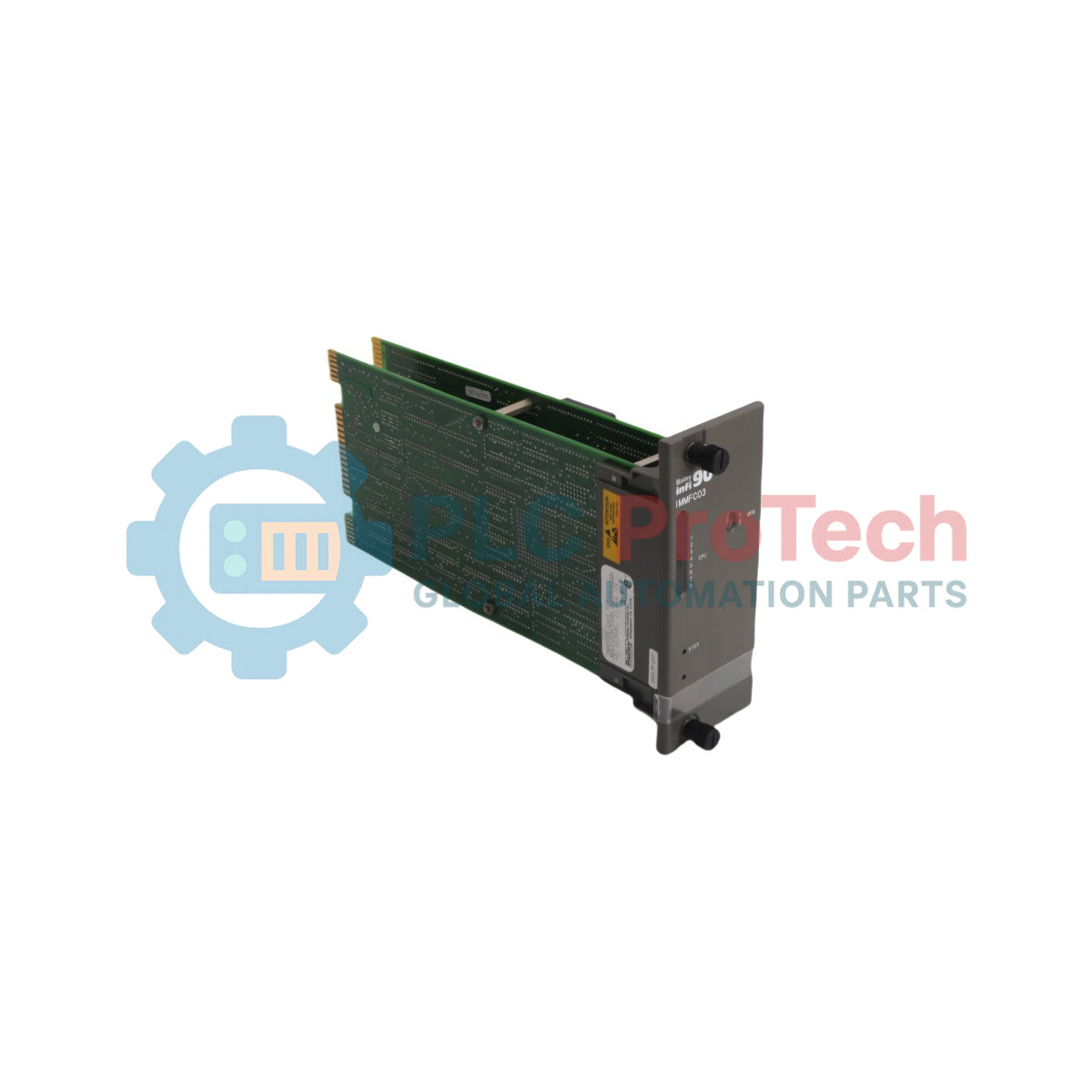

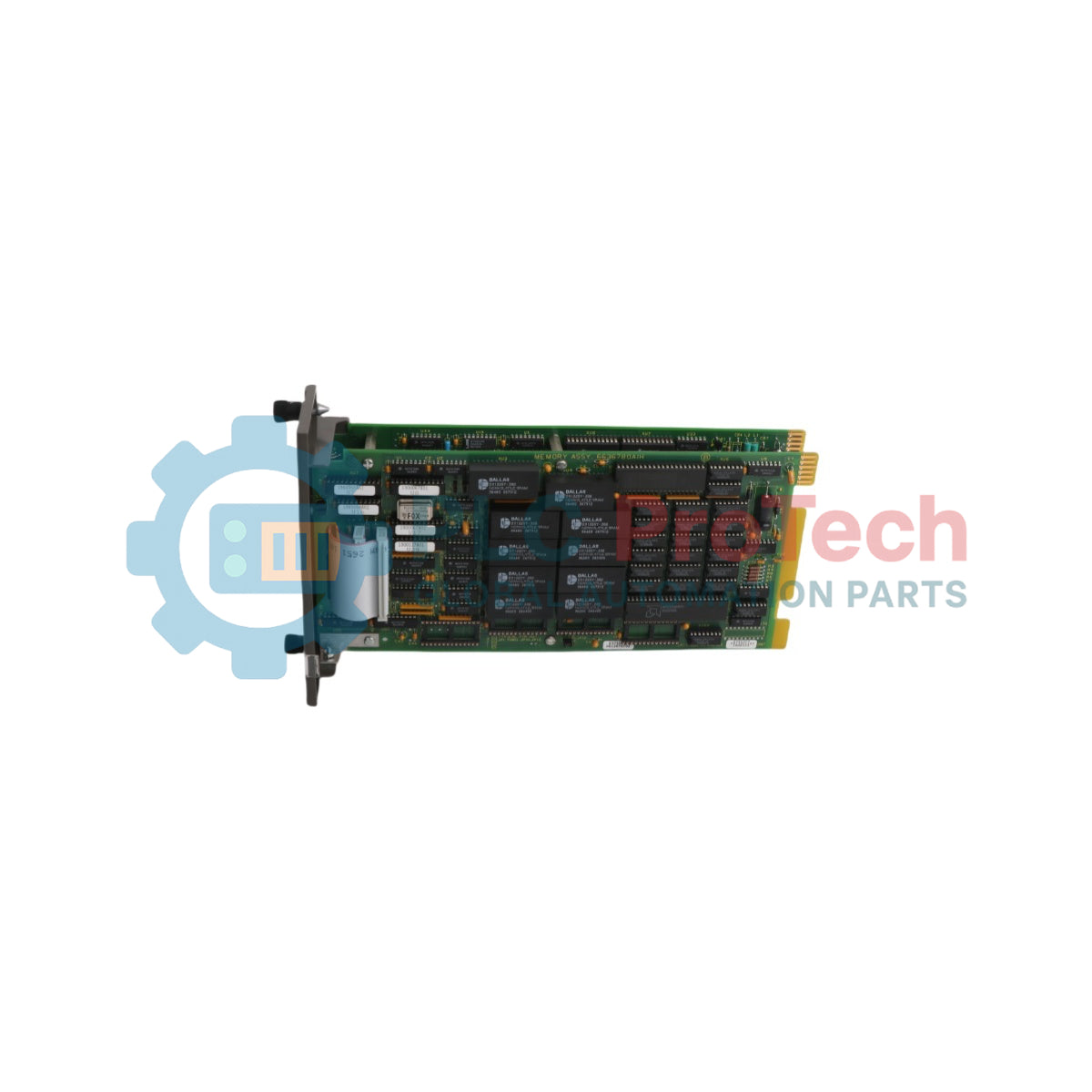

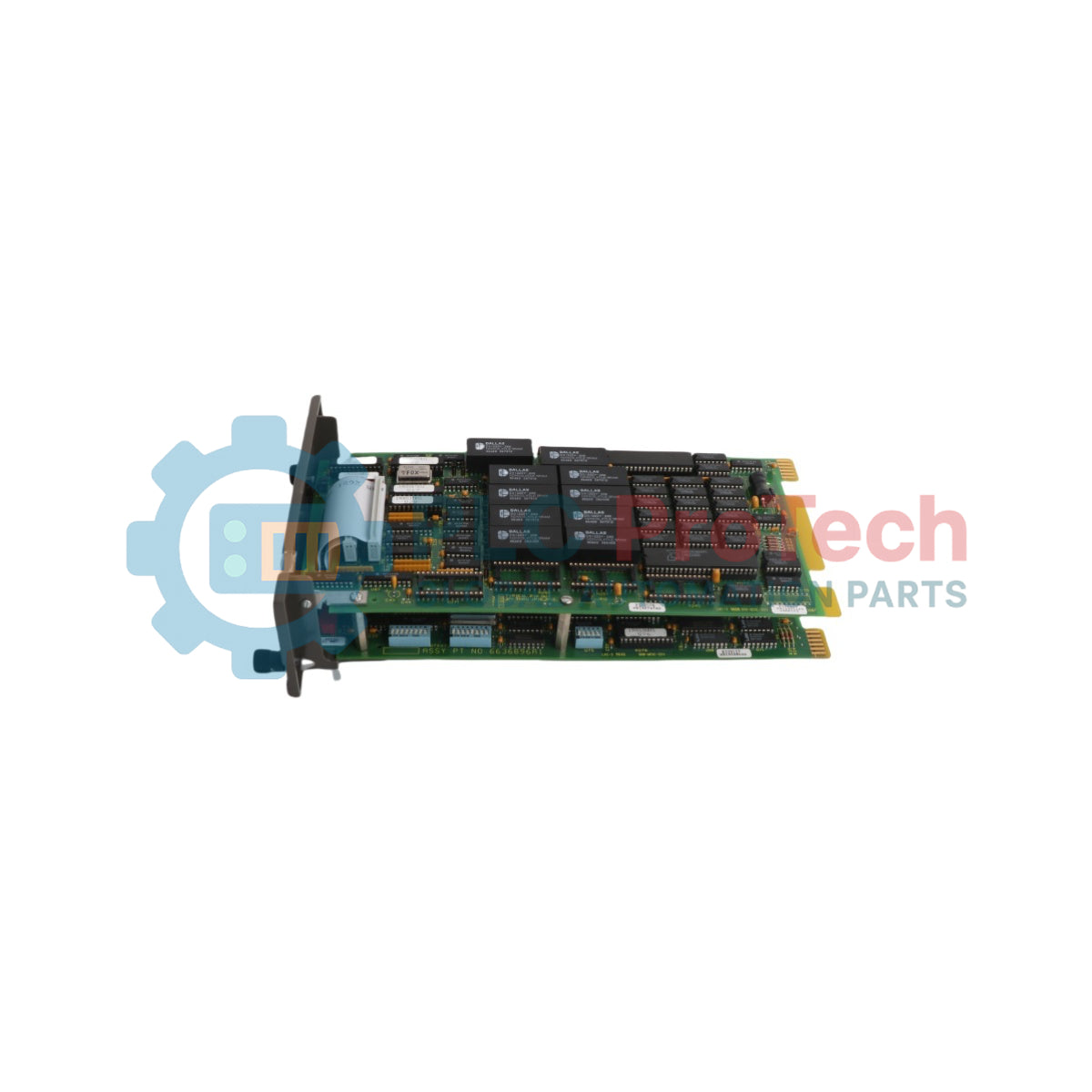

สถาปัตยกรรมฮาร์ดแวร์ประกอบด้วยแผงวงจรพิมพ์สองแผงที่เชื่อมต่อกันด้วยสายริบบิ้น—แผงหน่วยประมวลผลกลาง (CPU) และแผงหน่วยความจำ (MEM)—ซึ่งติดตั้งกับแผงหน้าหนึ่งแผง ออกแบบมาให้ติดตั้งใน INFI 90 Module Mounting Unit (MMU) ใช้พื้นที่สองช่องและสื่อสารผ่านบัสโมดูลและบัสขยายทาสีฟ

คุณสมบัติ

  • รองรับการกำหนดค่าซ้ำซ้อน: ให้ความพร้อมใช้งานแบบสแตนด์บายร้อนเมื่อจับคู่กับโมดูลสำรองที่กำหนดค่าเหมือนกันและรันเฟิร์มแวร์เวอร์ชันเดียวกัน เพื่อให้การโอนการควบคุมเป็นไปอย่างราบรื่นในกรณีเกิดความล้มเหลว
  • ความสามารถในการกำหนดค่าบนออนไลน์: อนุญาตให้ผู้ใช้ทำการแก้ไขการกำหนดค่า (รวมถึงการเปลี่ยนแปลงโปรแกรม BASIC และ C) บนตัวควบคุมสำรองโดยไม่ส่งผลกระทบต่อโมดูลหลักหรือหยุดชะงักของตรรกะการควบคุมกระบวนการที่กำลังทำงาน
  • สภาพแวดล้อมการเขียนโปรแกรมที่หลากหลาย: รันกลยุทธ์ควบคุมที่กำหนดเองพร้อมกันผ่านรหัสฟังก์ชัน Bailey มาตรฐาน, โปรแกรม BASIC และภาษา C
  • กรอบความปลอดภัยครบวงจร: มีฟีเจอร์ตรวจจับและแก้ไขข้อผิดพลาดฮาร์ดแวร์ (EDAC) สำหรับหน่วยความจำแรมแบบไดนามิก, การถอดรหัสที่อยู่ที่ผิดกฎหมาย, ตัวจับเวลาความผิดพลาดของเครื่อง (MFT) อิสระ และการจัดการหน่วยความจำที่บังคับโดยฮาร์ดแวร์เพื่อล็อกโปรแกรม C ให้อยู่ในส่วนที่กำหนดของแรม
  • การติดแท็กคุณภาพกระบวนการขั้นสูง: ตรวจสอบสัญญาณ I/O ท้องถิ่นและระยะไกลสำหรับสถานะเกินขอบเขตหรือความล้มเหลว โดยติดแท็กจุดข้อมูลที่มีปัญหาเป็น "คุณภาพไม่ดี" อัตโนมัติเพื่อรักษาความสามารถในการทำนายของกระบวนการ.

การใช้งาน

  • การควบคุมวงจรกระบวนการแบบอะนาล็อก ดิจิทัล และขั้นสูง
  • การควบคุมกระบวนการแบบแบตช์และการลำดับขั้นตอนในอุตสาหกรรม
  • การจัดการข้อมูลระดับสูงโดยใช้การเขียนโปรแกรมภาษา C และ BASIC
  • การกำหนดค่าการทำงานอัตโนมัติ DCS สำรอง

ข้อมูลทางเทคนิค

พารามิเตอร์ ข้อกำหนด
ผู้ผลิต ABB / Elsag Bailey
ไมโครโปรเซสเซอร์ 68020 (ทำงานที่ 8 MHz)
RAM 512 Kbytes
RAM สำรองแบตเตอรี่ (ไม่ลบเลือน) 80 Kbytes
UVROM 256 Kbytes
พอร์ตสื่อสาร

(2) RS-232-C อนุกรม




(2) RS-422 ลิงก์ SAC/DCS (สำรอง MFC ถึง MFC)

อัตราบอดพอร์ตอนุกรม สูงสุด 19.2 กิโลบอด
ลิงก์บัสโมดูล ลิงก์ peer-to-peer 83.3 กิโลบอด (รองรับจุดเชื่อมต่อสูงสุด 32 จุด)
บัสขยายทาส บัสขนาน 8 บิต แบนด์วิดท์ 500 Kbytes/วินาที (รองรับทาส 64 ตัว)
ลิงก์สถานี ช่องสัญญาณอนุกรม 5 กิโลบอดสำหรับสถานีแผงควบคุมสูงสุด 8 แห่ง (IISAC01 หรือ NDCS03)
การใช้พลังงาน

4.5 แอมป์ ปกติที่ +5 VDC (23 วัตต์)




37 mA ปกติที่ +15 VDC (0.6 วัตต์)




18 mA ปกติที่ -15 VDC (0.3 วัตต์)

การกระจายพลังงาน กำลังไฟสูงสุด 37.68 วัตต์
การติดตั้ง ใช้พื้นที่สองช่องในหน่วยติดตั้งโมดูล Infi 90 มาตรฐาน (MMU)
อุณหภูมิแวดล้อม 0 องศาเซลเซียส ถึง 70 องศาเซลเซียส (32 องศาฟาเรนไฮต์ ถึง 158 องศาฟาเรนไฮต์)
ความชื้นสัมพัทธ์

5% ถึง 95% สูงสุดที่ 55 องศาเซลเซียส (131 องศาฟาเรนไฮต์) (ไม่ควบแน่น)




5% ถึง 45% ที่ 70 องศาเซลเซียส (158 องศาฟาเรนไฮต์) (ไม่ควบแน่น)

ความกดอากาศ ระดับน้ำทะเลถึง 3 กม. (1.86 ไมล์)
คุณภาพอากาศ ไม่กัดกร่อน
การรับรอง ได้รับการรับรอง CSA สำหรับใช้งานเป็นอุปกรณ์ควบคุมกระบวนการในสถานที่ปกติ (ไม่เป็นอันตราย)

การเชื่อมต่อ/อินเทอร์เฟซ

ขาเชื่อมต่อขอบ P1

ขาเชื่อมต่อ ฟังก์ชัน
1 + 5 VDC
2 - 5 VDC
3 ไม่มีการเชื่อมต่อ
4 ไม่มีการเชื่อมต่อ
5 ทั่วไป
6 ทั่วไป
7 + 15 VDC
8 - 15 VDC
9 การขัดจังหวะเมื่อไฟฟ้าขัดข้อง
10 การขัดจังหวะเมื่อไฟฟ้าขัดข้อง
11 บัสโมดูล
12 บัสโมดูล

ขาเชื่อมต่อขอบ P2

ขาเชื่อมต่อ ฟังก์ชัน
1 บิตข้อมูล D1 (ค่าต่ำจริง)
2 บิตข้อมูล DO (ค่าต่ำจริง)
3 บิตข้อมูล D3 (ค่าต่ำจริง)
4 บิตข้อมูล D2 (ค่าต่ำจริง)
5 บิตข้อมูล D5 (ค่าต่ำจริง)
6 บิตข้อมูล D4 (ค่าต่ำจริง)
7 บิตข้อมูล D7 (ค่าต่ำจริง)
8 บิตข้อมูล D6 (ค่าต่ำจริง)
9 นาฬิกา
10 ซิงค์
11 ไม่มีการเชื่อมต่อ
12 ไม่มีการเชื่อมต่อ

ขาเชื่อมต่อขอบ P3

ขาเชื่อมต่อ ฟังก์ชัน
1 / A ลิงก์ SAC/DCS (+) / ลิงก์ SAC/DCS (-)
2 / B ข้อมูลส่งผ่านลิงก์สำรอง (+) / ข้อมูลส่งผ่านลิงก์สำรอง (-)
3 / C รับข้อมูลลิงก์สำรอง (-) / รับข้อมูลลิงก์สำรอง (+)
4 / D พอร์ตเทอร์มินัล ส่งข้อมูล / พอร์ตเทอร์มินัล รับข้อมูล
5 / E พอร์ตเทอร์มินัล ขอส่งข้อมูล / พอร์ตเทอร์มินัล พร้อมส่งข้อมูล
6 / F ตรวจจับตัวพาโอนข้อมูล / ไม่มี
7 / G พอร์ตเครื่องพิมพ์ ส่งข้อมูล / พอร์ตเครื่องพิมพ์ รับข้อมูล
8 / H พอร์ตเครื่องพิมพ์ ขอส่งข้อมูล / พอร์ตเครื่องพิมพ์ พร้อมส่งข้อมูล
9 / I ตรวจจับตัวพาโอนข้อมูล / ไม่มี
10 / J เอาต์พุตดิจิทัล 1 (+) / เอาต์พุตดิจิทัล 1 (-)
11 / K เอาต์พุตดิจิทัล 2 (+) / เอาต์พุตดิจิทัล 2 (-)
12 / L ไม่มี
13 / M ไม่มี
14 / N ไม่มี
15 / O ไม่มี

แนวทางการติดตั้ง

  • การป้องกันไฟฟ้าสถิต: ใช้สายรัดข้อมือกราวด์และพื้นผิวทำงานป้องกันไฟฟ้าสถิตเสมอเมื่อจัดการโมดูลเพื่อป้องกันความเสียหายจากไฟฟ้าสถิต (ESD)
  • การกำหนดค่าที่อยู่ฮาร์ดแวร์ & ตัวเลือก: กำหนดค่าดิปสวิตช์ U72 (ตัวเลือก), U73 (อัตราบอด), และ U75 (ที่อยู่โมดูล) บนบอร์ด CPU ก่อนสอดแทรกโมดูลลงในแร็ค
  • การป้องกันอันตรายจากไฟฟ้าช็อต: ตัดการจ่ายไฟทั้งหมดก่อนติดตั้ง dipshunts สำหรับโมดูลทาสีฟบนแผงหลัง MMU (บัสขยายทาสีฟ) เพื่อหลีกเลี่ยงไฟฟ้าช็อตรุนแรงหรือถึงแก่ชีวิต
  • การเดินสายอินเทอร์เฟซ: เชื่อมต่อสายอินเทอร์เฟซจากหน่วยสิ้นสุด NTMF01 หรือโมดูลสิ้นสุด NIMF01 โดยตรงกับ ขั้วต่อขอบการ์ด P3 ของบอร์ด CPU ห้ามเชื่อมต่อกับบอร์ด MEM
  • การสอดแทรกทางกายภาพ: เลื่อนชุดบอร์ดคู่เข้าไปในตำแหน่งสล็อต MMU ที่กำหนดอย่างราบรื่นจนขั้วต่อขอบด้านหลังแน่นในแผงหลัง ยึดด้วยการหมุนสกรูสองตัวบนแผ่นหน้าไปครึ่งรอบจนร่องสกรูตั้งฉากในแนวตั้ง
  • การบำรุงรักษา & การกำจัดฝุ่น: ทำความสะอาดและขันให้แน่นทุกการเชื่อมต่อไฟฟ้าและกราวด์ทุก 6 เดือน หรือในช่วงเวลาปิดโรงงานตามกำหนด ใช้เครื่องดูดฝุ่นป้องกันไฟฟ้าสถิตเพื่อกำจัดฝุ่นที่สะสมจากโมดูล, MMU, ชุดพัดลม และแผงทางเข้าไฟฟ้า

การปฏิบัติตามและการรับรอง

  • CSA: ได้รับการรับรองให้ใช้เป็นอุปกรณ์ควบคุมกระบวนการในสถานที่ทั่วไป (ไม่เป็นอันตราย)
Loading product navigation…

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ABB IMMFC03 เบลีย์ อินฟิ 90 ตัวควบคุมมัลติฟังก์ชัน

What does a solid red status LED indicate on the device?

A solid red status LED indicates that the module diagnostics have detected a hardware failure or configuration problem, causing the device execution to halt.

What is the function of MEM LED 2 on the memory board?

MEM LED 2 illuminates when single bit errors are detected and actively corrected within the dynamic RAM memory space.

Can high power and low power slave modules be mixed on the expander bus?

Yes, high power and low power slave modules can be mixed, provided that the total number of high power slaves does not exceed 20 modules out of the maximum 64 supported slaves.

What happens when the stop pushbutton on the faceplate is pressed?

Pressing the stop pushbutton forces the module to finish all pending nonvolatile memory write operations, completes active bus data transfers, and halts the execution of the primary module to initiate a failover to the backup.
