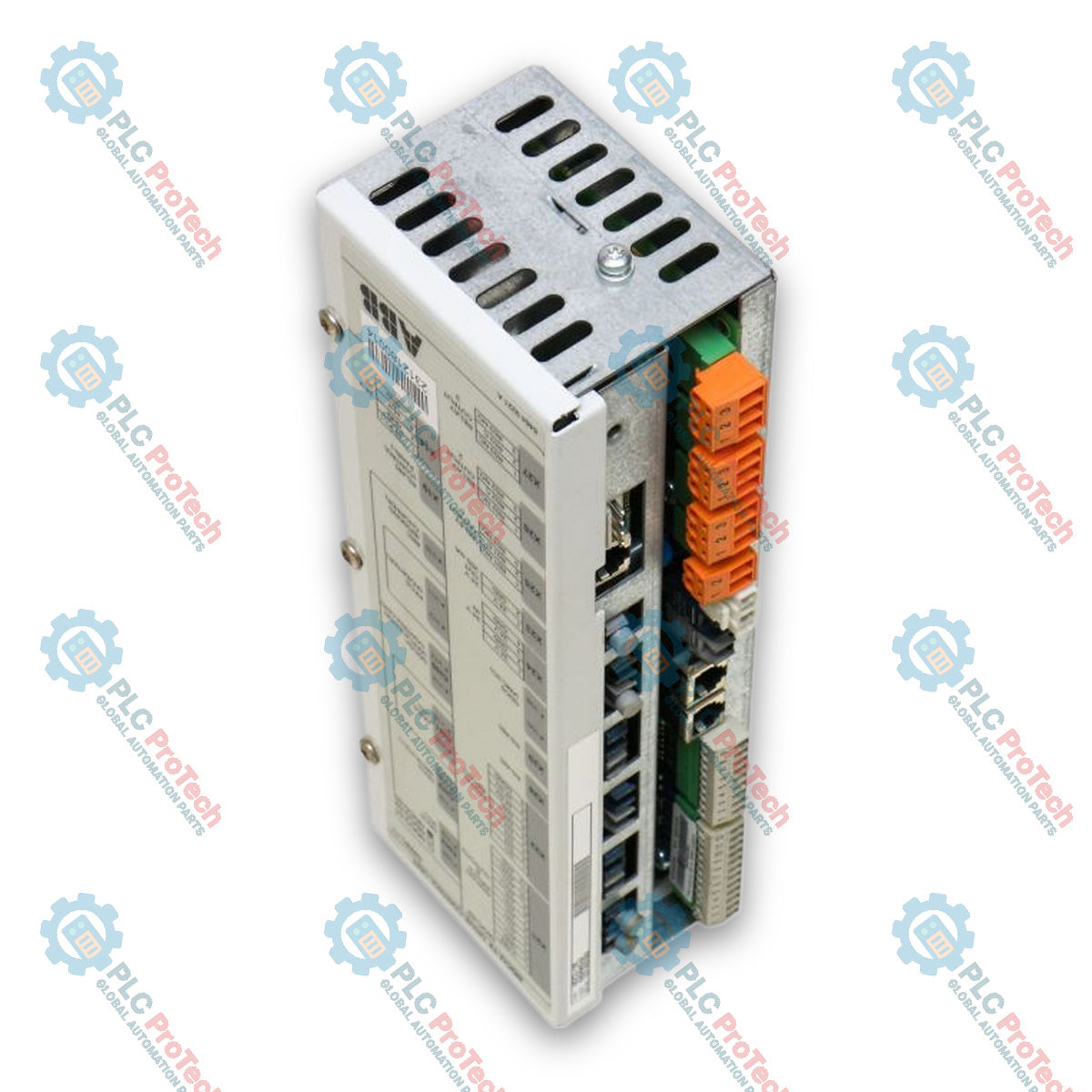

ชุดควบคุมไดรฟ์ ABB NDCU-12K 64649604A พร้อม NIOC-02 และ NAMC-11

SKU NDCU-12K 64649604A

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: NDCU-12K 64649604A
Origin สวีเดน
Product Type: หน่วยควบคุมไดรฟ์
Barcode: 85049099
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ABB NDCU-12K 64649604A คือชุดควบคุมไดรฟ์ที่ใช้ในระบบไดรฟ์ปรับความเร็วรอบของ ABB ที่เข้ากันได้

ชุดนี้รวมฮาร์ดแวร์อินเทอร์เฟซ I/O NIOC-02 เข้ากับฮาร์ดแวร์ควบคุม NAMC-11 แผงด้านหน้ามี I/O แบบแอนะล็อกและดิจิทัล, เอาต์พุตรีเลย์, อินเทอร์เฟซ RS-485, ช่องสัญญาณการสื่อสาร DDCS และจุดเชื่อมต่อ 24 VDC

ส่วน NIOC-02 มีช่องอินพุตแบบแอนะล็อกสามช่องและช่องเอาต์พุตแบบแอนะล็อกสองช่อง นอกจากนี้ยังมีอินพุตดิจิทัลหกช่องและเอาต์พุตรีเลย์สามช่องสำหรับควบคุมไดรฟ์และส่งสัญญาณภายนอก

ช่องสัญญาณ DDCS หลายช่องรองรับอินเทอร์เฟซสำหรับการควบคุมการใช้งาน, I/O ของไดรฟ์, ฟังก์ชันมาสเตอร์-ฟอลโลเวอร์ และการสื่อสารกับพีซี โดยมีจุดเชื่อมต่อแยกสำหรับการสื่อสารกับอินเวอร์เตอร์และชอปเปอร์เบรก

ควรเปลี่ยน NDCU-12K โดยตรวจสอบให้ตรงกับข้อมูลระบุรุ่นทั้งหมด NDCU-12K / 64649604A พร้อมกับการกำหนดค่าชุดควบคุมและการสื่อสารที่ติดตั้งอยู่

คุณสมบัติ

ชุดควบคุมไดรฟ์ ABB
รหัสรุ่น NDCU-12K
รหัส ABB 64649604A
อินเทอร์เฟซ I/O NIOC-02
ฮาร์ดแวร์ควบคุม NAMC-11
อินพุตแบบแอนะล็อกสามช่อง
เอาต์พุตแบบแอนะล็อกสองช่อง
อินพุตดิจิทัลหกช่อง
เอาต์พุตรีเลย์สามช่อง
อินเทอร์เฟซ RS-485 แบบคู่
อินเทอร์เฟซแผงควบคุม RS-485 แยกเฉพาะ
ช่องสัญญาณการสื่อสาร DDCS หลายช่อง
จุดเชื่อมต่อแหล่งจ่ายไฟควบคุม 24 VDC
เอาต์พุตเสริม 24 VDC
จุดเชื่อมต่อการสื่อสารสำหรับอินเทอร์เฟซอินเวอร์เตอร์และชอปเปอร์เบรก

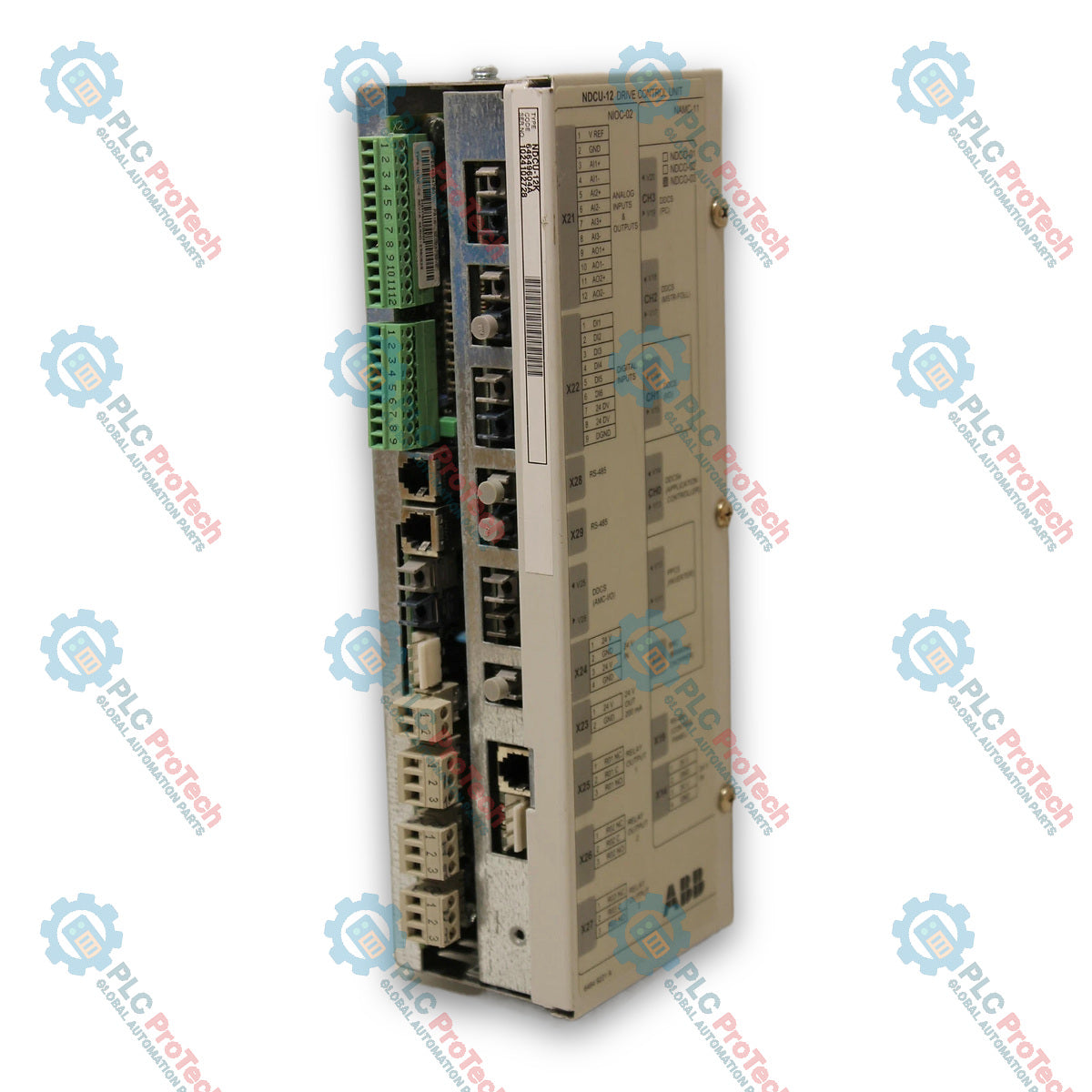

การระบุขั้วต่อและคอนเน็กเตอร์ที่แผงด้านหน้า

การใช้งาน

ระบบควบคุมไดรฟ์ ABB
การบำรุงรักษาไดรฟ์ปรับความเร็วรอบ
การซ่อมแซมระบบไดรฟ์ ABB รุ่นเก่า
การควบคุมมอเตอร์อุตสาหกรรม
การบำรุงรักษาตู้ไดรฟ์
การเปลี่ยนชุดควบคุม NDCU-12K ที่ติดตั้งอยู่

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ABB
ประเภท	NDCU-12K
รหัส	64649604A
ประเภทผลิตภัณฑ์	ชุดควบคุมไดรฟ์
อินเทอร์เฟซ I/O	NIOC-02
บอร์ดควบคุม	NAMC-11
อินพุตแบบแอนะล็อก	3
เอาต์พุตแบบแอนะล็อก	2
อินพุตดิจิทัล	6
เอาต์พุตรีเลย์	3
อินเทอร์เฟซแบบอนุกรม	RS-485
การสื่อสารด้วยแสง	DDCS
แหล่งจ่ายไฟควบคุม	มีจุดเชื่อมต่อ 24 VDC

อินพุตและเอาต์พุตแบบแอนะล็อก

ขั้วต่อ	ฟังก์ชัน
X21-1	V REF
X21-2	GND
X21-3	AI1+
X21-4	AI1-
X21-5	AI2+
X21-6	AI2-
X21-7	AI3+
X21-8	AI3-
X21-9	AO1+
X21-10	AO1-
X21-11	AO2+
X21-12	AO2-

อินพุตดิจิทัล

ขั้วต่อ	ฟังก์ชัน
X22-1	DI1
X22-2	DI2
X22-3	DI3
X22-4	DI4
X22-5	DI5
X22-6	DI6
X22-7	24 DV
X22-8	24 DV
X22-9	DGND

เอาต์พุตรีเลย์

คอนเน็กเตอร์	หน้าสัมผัส
X25	RO1 NC / RO1 C / RO1 NO
X26	RO2 NC / RO2 C / RO2 NO
X27	RO3 NC / RO3 C / RO3 NO

เอาต์พุตรีเลย์แต่ละช่องมีหน้าสัมผัสปกติปิด หน้าสัมผัสร่วม และหน้าสัมผัสปกติเปิด

การเชื่อมต่อ 24 VDC

คอนเน็กเตอร์	ฟังก์ชัน
X24	อินพุต 24 VDC
X23	เอาต์พุต 24 VDC, 200 mA
X14	อินพุต 24 VDC

อินเทอร์เฟซการสื่อสาร

อินเทอร์เฟซ	ฟังก์ชัน
X28	RS-485
X29	RS-485
X19	อินเทอร์เฟซแผงควบคุม RS-485
CH0	ตัวควบคุมแอปพลิเคชัน DDCS
CH1	DDCS I/O
CH2	DDCS มาสเตอร์-ฟอลโลเวอร์
CH3	อินเทอร์เฟซ DDCS PC
V11 / V12	อินเทอร์เฟซอินเวอร์เตอร์ PPCS
V10	อินเทอร์เฟซชอปเปอร์เบรก BRC
V25 / V26	DDCS AMC-I/O

ตำแหน่งบอร์ดสื่อสารเสริม

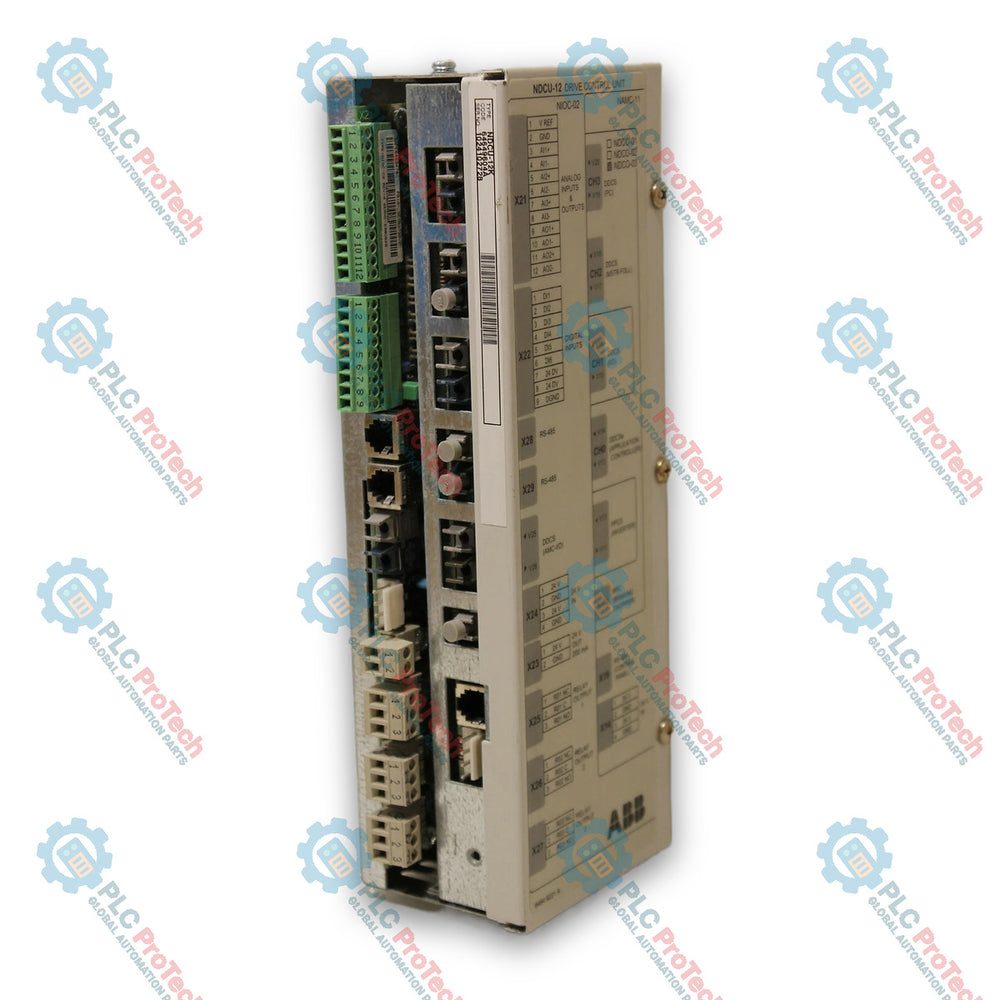

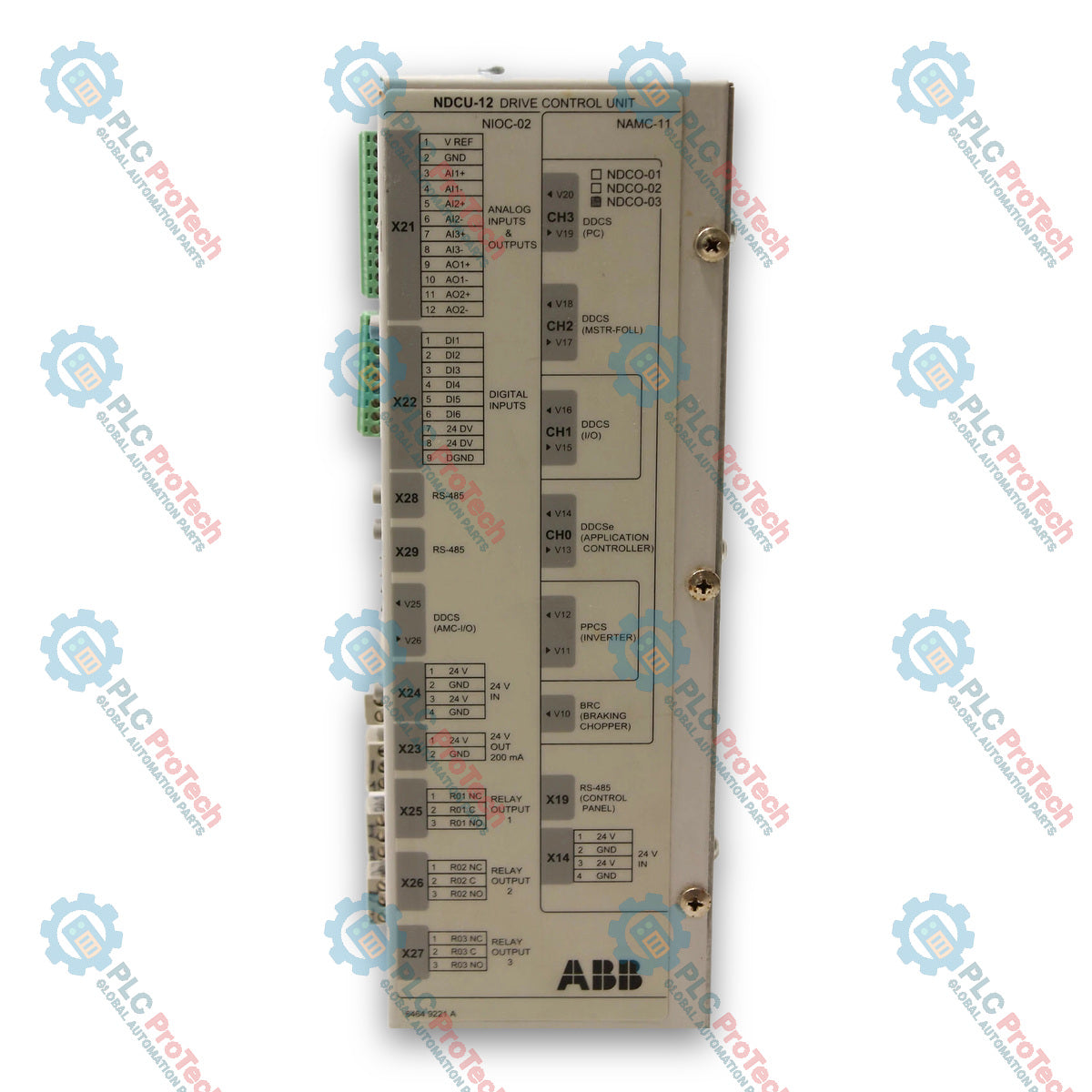

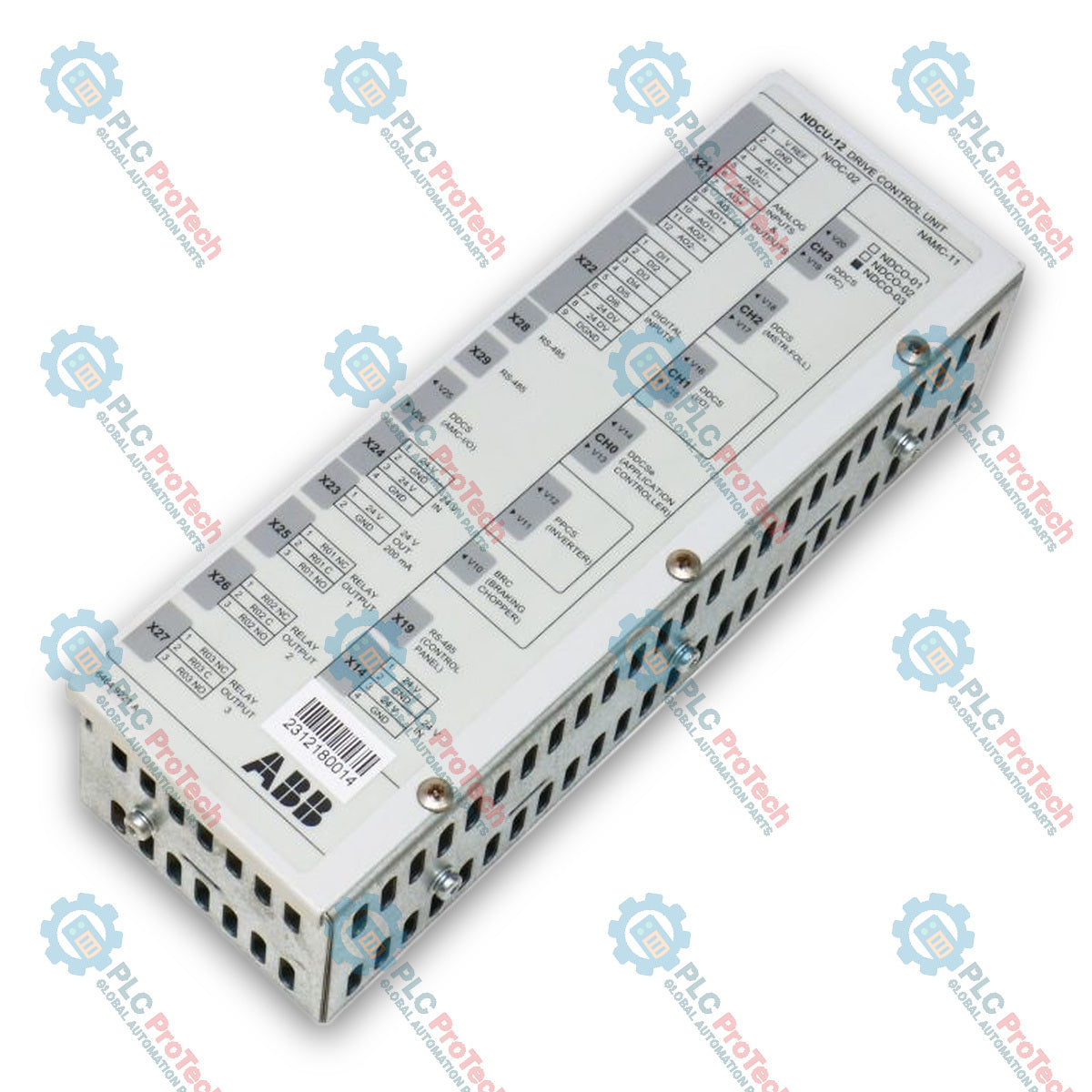

เครื่องหมายที่แผงด้านหน้าของ NAMC-11 แสดงตำแหน่งระบุสำหรับ:

NDCO-01
NDCO-02
NDCO-03

ควรยืนยันว่ามีบอร์ดสื่อสาร NDCO รุ่นใดรุ่นหนึ่งโดยตรวจสอบจากฮาร์ดแวร์ที่ติดตั้ง หมายเลขรุ่น NDCU-12K เพียงอย่างเดียวไม่สามารถยืนยันได้ว่าติดตั้งตัวเลือก NDCO รุ่นใด

การติดตั้งและการทดสอบเดินระบบ

ตรวจสอบทั้ง NDCU-12K และรหัส 64649604A ก่อนเปลี่ยน
ยืนยันการกำหนดค่าฮาร์ดแวร์ NIOC-02 และ NAMC-11 ที่ติดตั้ง
บันทึกการเชื่อมต่อ X21, X22, X23-X29, X14 และ X19 ทั้งหมดก่อนถอดออก
บันทึกการเชื่อมต่อใยแก้ว DDCS และการกำหนดช่องสัญญาณทั้งหมด
แยกไดรฟ์ออกจากระบบ และตรวจสอบว่าได้ถอดแหล่งจ่ายควบคุม 24 VDC แล้วก่อนซ่อมบำรุง
คงการกำหนดสายของรีเลย์และอินพุตดิจิทัลไว้ระหว่างการเปลี่ยน
ยืนยันตัวเลือกการสื่อสาร NDCO ที่ติดตั้งแยกต่างหาก
หลังติดตั้ง ให้ตรวจสอบ I/O ของไดรฟ์ การสื่อสาร DDCS การสื่อสารกับแผงควบคุม และการทำงานของรีเลย์

หมายเหตุการเปลี่ยน

ตรวจสอบให้ตรงกับรหัสระบุ NDCU-12K 64649604A ทั้งหมด
ห้ามตีความ “12K” ว่าเป็นพิกัดกำลัง 12 kW
ห้ามใช้พิกัดแรงดันอินพุตหรือเอาต์พุตของไดรฟ์ทั้งชุดกับชุดควบคุมนี้
ตรวจสอบฮาร์ดแวร์ NIOC, NAMC และ NDCO เสริมก่อนการเปลี่ยน
คงการกำหนดช่องสัญญาณ DDCS และพารามิเตอร์ไดรฟ์ไว้ระหว่างการเปลี่ยน
