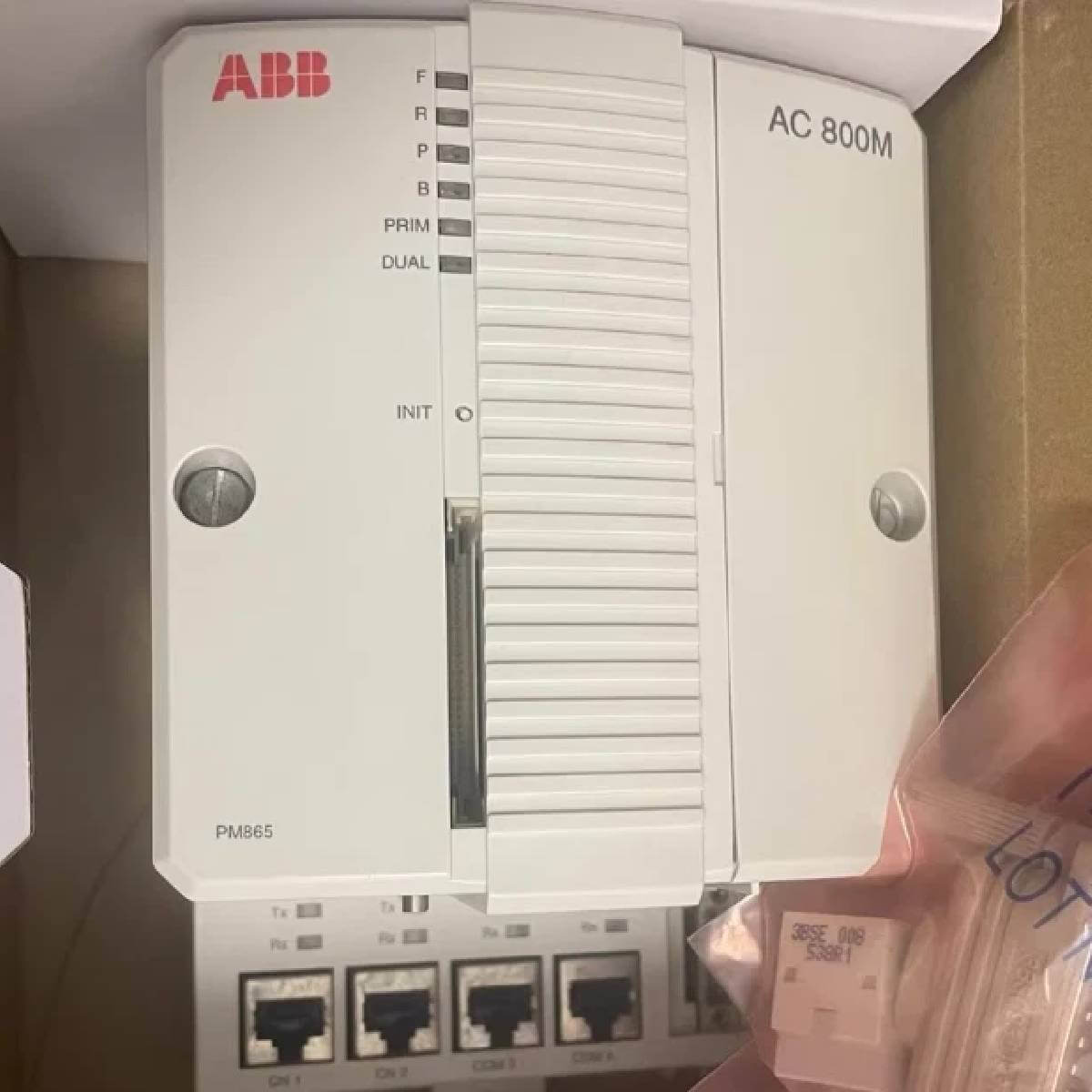

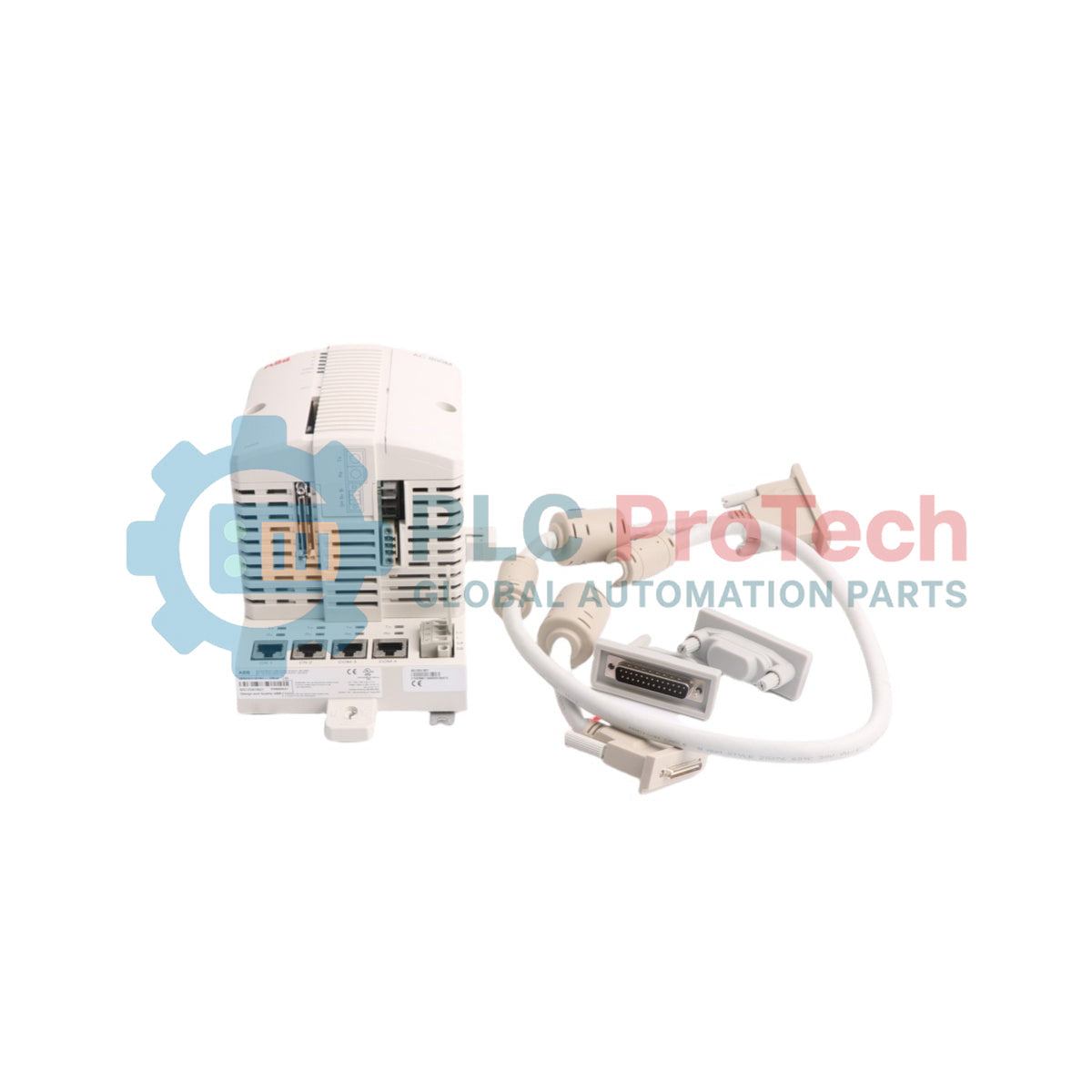

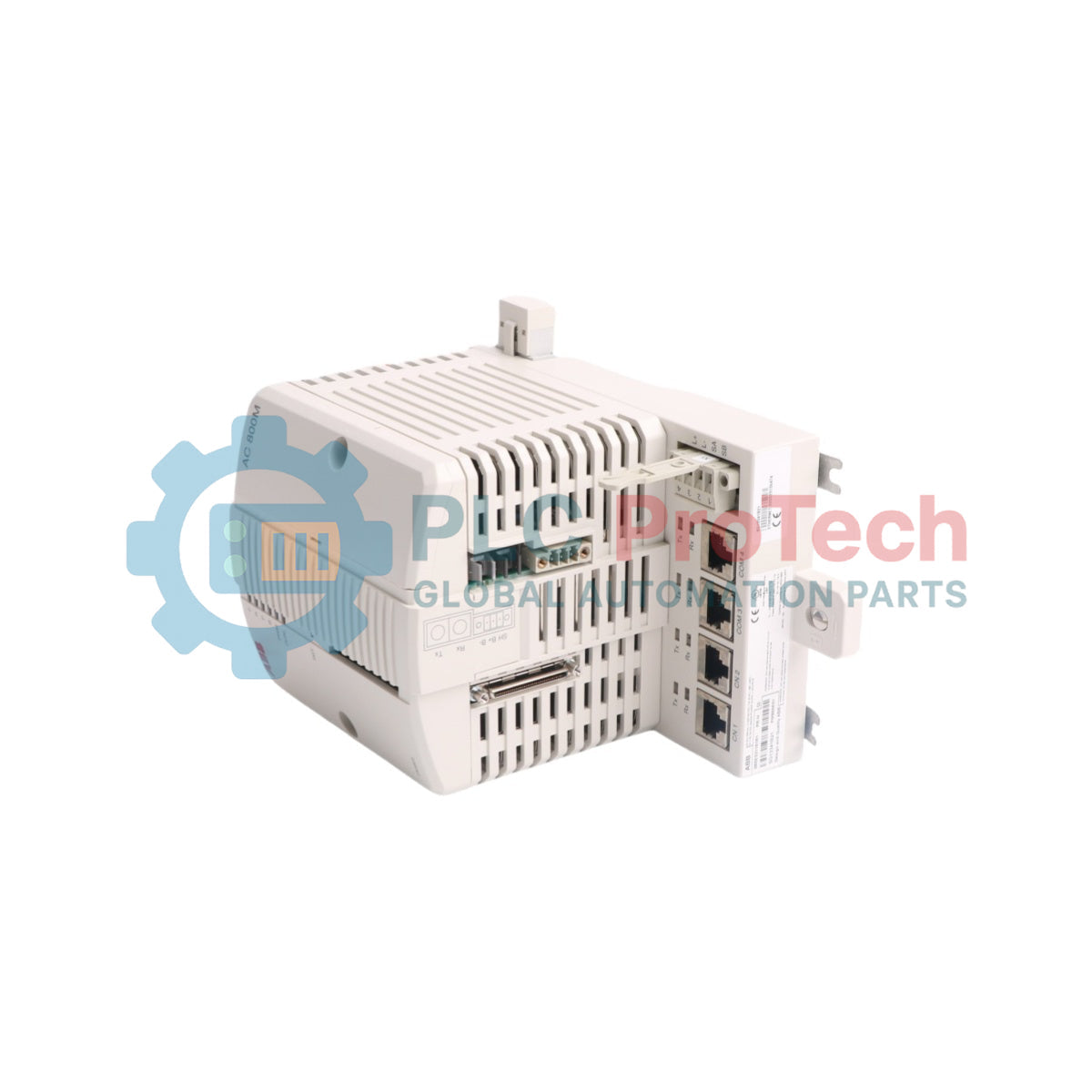

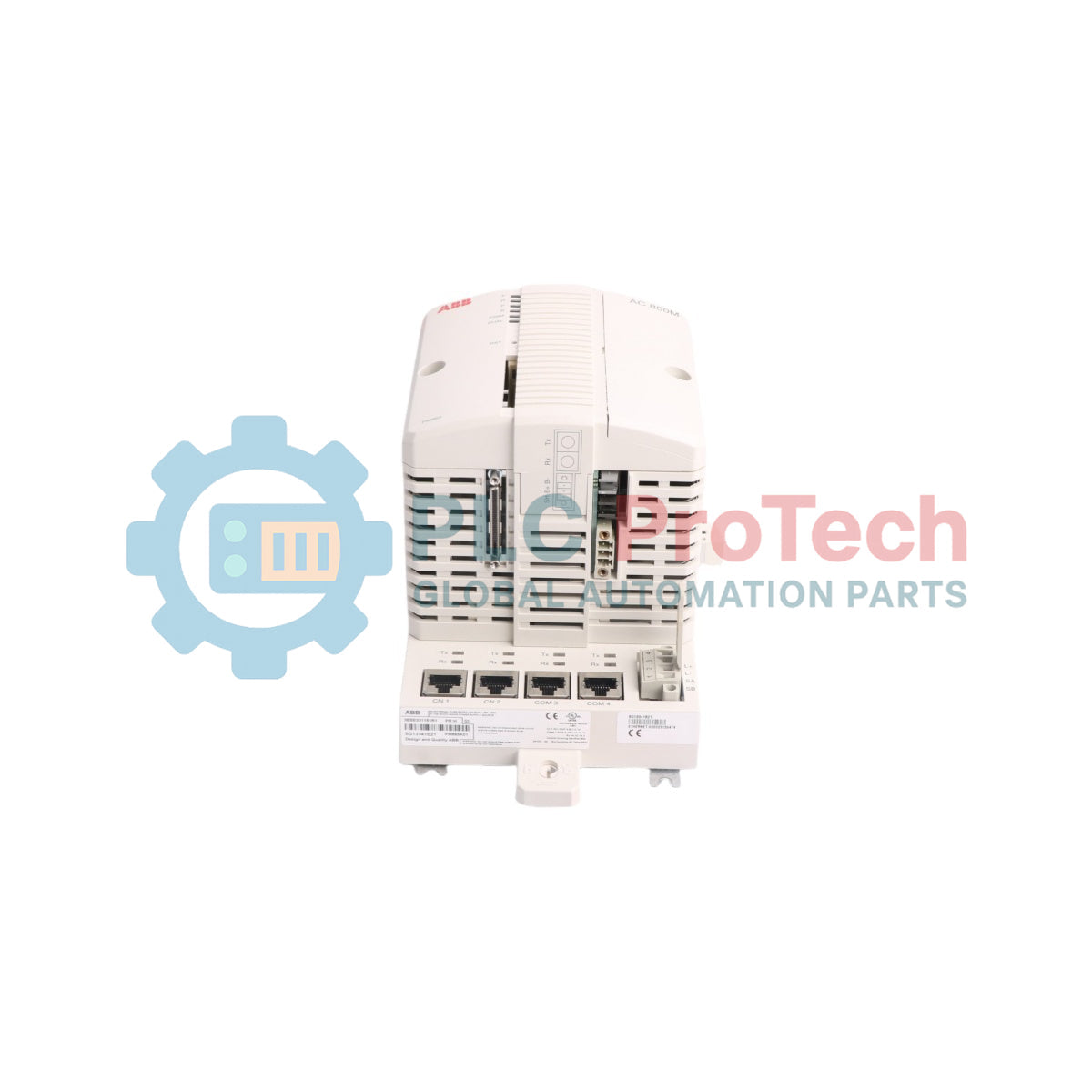

หน่วยประมวลผลความปลอดภัยสูง ABB PM865K01 3BSE031151R1 AC 800M

SKU PM865K01 3BSE031151R1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: PM865K01 3BSE031151R1
Country of origin:สวีเดน
Product Type: หน่วยประมวลผล
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 119 มม. x 186 มม. x 135 มม.
Shipping port: Xiamen
Warranty: 12 months

ABB PM865K01 (รหัสผลิตภัณฑ์: 3BSE031151R1) เป็นแพ็กเกจหน่วยประมวลผลกลางความสมบูรณ์สูงที่ออกแบบมาสำหรับแพลตฟอร์มฮาร์ดแวร์ AC 800M ได้รับการรับรองสำหรับการใช้งานที่มีความสำคัญต่อความปลอดภัยสูงสุดถึง ระดับความสมบูรณ์ด้านความปลอดภัย 3 (SIL3) ตามมาตรฐาน IEC 61508 โดยทำงานที่ความถี่ 96MHz และมีหน่วยความจำในตัวขนาด 32MB หน่วยประมวลผลนี้เป็นโซลูชันควบคุมที่แข็งแรงทนทาน สามารถเรียกใช้แอปพลิเคชันทั้งที่ไม่ใช่ SIL และแอปพลิเคชันที่จัดประเภทเป็น SIL ได้พร้อมกัน เมื่อใช้งานภายในการกำหนดค่าคอนโทรลเลอร์ AC 800M High Integrity

PM865K01 มีการวินิจฉัยภายในขั้นสูง การตรวจสอบออสซิลเลเตอร์ที่ได้รับการปรับปรุง และการป้องกันแรงดันไฟฟ้าเกินสองชั้นในตัวสำหรับแรงดันไฟฟ้าภายใน เพื่อให้เป็นไปตามมาตรฐานความปลอดภัยระหว่างประเทศที่เข้มงวด โมดูลนี้ใช้สถาปัตยกรรมตรวจสอบเฉพาะที่ต้องกำหนดค่าตามคู่มือความปลอดภัยอย่างเป็นทางการของ ABB โมดูลนี้รองรับการเชื่อมต่อในภาคอุตสาหกรรมอย่างครอบคลุมผ่านอินเทอร์เฟซ ModuleBus แบบไฟฟ้าและแบบออปติคัลในตัว พร้อมพอร์ต Ethernet RJ45 คู่สำหรับการสื่อสารบนเครือข่ายควบคุมที่มีความพร้อมใช้งานสูง

คุณสมบัติ

การรับรองระดับความสมบูรณ์ด้านความปลอดภัย: ผ่านการรับรองอย่างสมบูรณ์สำหรับการติดตั้งที่มีความสำคัญต่อความปลอดภัยระดับ SIL3 เมื่อกำหนดค่าให้ใช้ร่วมกับโมดูลความปลอดภัย SM811
สถาปัตยกรรมประสิทธิภาพสูง: ติดตั้งไมโครโปรเซสเซอร์ความถี่ 96MHz และ RAM ระบบและ RAM ผู้ใช้ที่แข็งแรงทนทานขนาด 32MB
การวินิจฉัยขั้นสูง: มีการจัดการหน่วยความจำแบบกลับบิตสองชั้นที่ขับเคลื่อนด้วยฮาร์ดแวร์ในตัว เพื่อตรวจจับข้อผิดพลาดของบิตแบบเรียลไทม์โดยไม่ทำให้รอบการทำงานล่าช้า
ความปลอดภัยทางไฟฟ้า: ผสานการป้องกันแรงดันไฟฟ้าเกินสองชั้นบนสายจ่ายไฟภายในและตัวตั้งเวลาตรวจสอบระบบที่ได้รับการปรับปรุง
การขยายการสื่อสารที่ยืดหยุ่น: อินเทอร์เฟซ CEX-Bus ในตัวช่วยให้ขยายระบบทีละขั้นโดยใช้โปรโตคอลฟิลด์บัสที่หลากหลาย
ระบบสำรองแบบไร้การสะดุด: รองรับการสำรองโปรเซสเซอร์แบบสแตนด์บายพร้อมใช้งานผ่าน RCU Link ทำให้สลับการทำงานเมื่อเกิดข้อขัดข้องได้ภายในเวลาไม่ถึง 10 มิลลิวินาที
กลไกที่แข็งแรงทนทาน: มาพร้อมกลไกเลื่อนและล็อกสำหรับการติดตั้งบนราง DIN อย่างมั่นคงและการต่อลงกราวด์แชสซีโดยตรง

การใช้งาน

ระบบเครื่องมือวัดเพื่อความปลอดภัย (SIS): ระบบหยุดฉุกเฉิน (ESD) และระบบป้องกันอัคคีภัยและก๊าซ
ระบบควบคุมแบบกระจาย (DCS): การทำงานของลูปควบคุมกระบวนการอย่างต่อเนื่องในโรงงานอุตสาหกรรมขนาดใหญ่
ระบบอัตโนมัติความสมบูรณ์สูง: การจัดการโครงสร้างพื้นฐานสำคัญที่ต้องดำเนินการฟังก์ชันควบคุมและฟังก์ชันความปลอดภัยพร้อมกัน
ระบบจัดการหม้อไอน้ำและหัวเผา (BMS): การจัดลำดับการทำงานอย่างปลอดภัยและการตรวจสอบการเผาไหม้สำหรับหม้อไอน้ำสาธารณูปโภคขนาดใหญ่

ข้อมูลการสั่งซื้อ

แพ็กเกจผลิตภัณฑ์ PM865K01 ประกอบด้วยส่วนประกอบฮาร์ดแวร์ที่ผ่านการตรวจสอบดังต่อไปนี้:

รายการ / รุ่น	รหัสผลิตภัณฑ์	คำอธิบายส่วนประกอบ
PM865	3BSE031151R1	CPU เพื่อความปลอดภัย, 96MHz, 32MB (ไม่มีใบอนุญาตรวมอยู่)
TP830	—	ยูนิตแผ่นฐาน
TB850	—	เทอร์มิเนเตอร์ CEX-bus (ตัวผู้)
TB807	—	ปลั๊กเทอร์มิเนเตอร์ ModuleBus
TB852	—	ปลั๊กเทอร์มิเนเตอร์ RCU-Link
4943013-6	—	แบตเตอรี่ลิเธียมสำหรับสำรองข้อมูลหน่วยความจำ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ABB
รหัสผลิตภัณฑ์	3BSE031151R1
รหัสกำหนดประเภท ABB	PM865K01
ความเร็วโปรเซสเซอร์	96MHz
หน่วยความจำออนบอร์ด	32MB
ความกว้างสุทธิของผลิตภัณฑ์	119 มม.
ความสูงสุทธิของผลิตภัณฑ์	186 มม.
ความลึก/ความยาวสุทธิของผลิตภัณฑ์	135 มม.
น้ำหนักสุทธิของผลิตภัณฑ์	1.2 กก.
ประเภทแบตเตอรี่	ลิเธียมแบบพกพา (น้ำหนัก 9 กรัม)
ระดับการป้องกัน	IP20
อุณหภูมิการทำงานสูงสุด	40 องศาเซลเซียส (อุณหภูมิแวดล้อมภายนอกตู้)
การปฏิบัติตาม RoHS	ไม่เป็นไปตามข้อกำหนด RoHS 2 2011/65/EU (ใช้กฎสำหรับอะไหล่)

การเชื่อมต่อ/อินเทอร์เฟซ

พอร์ตเครือข่ายควบคุม CN1 และ CN2

ขาพินคอนเน็กเตอร์	ฟังก์ชัน	คำอธิบาย
1	TD+	ส่งข้อมูล (บวก)
2	TD-	ส่งข้อมูล (ลบ)
3	RD+	รับข้อมูล (บวก)
4-5	ไม่ใช้งาน	ปล่อยไว้โดยไม่เชื่อมต่อ
6	RD-	รับข้อมูล (ลบ)
7-8	ไม่ใช้งาน	ปล่อยไว้โดยไม่เชื่อมต่อ
ตัวเรือน	ชีลด์	การเชื่อมต่อกราวด์แชสซี

พอร์ตอนุกรม COM3 (RS-232C พร้อมการควบคุมโมเด็ม)

ขาพินคอนเน็กเตอร์	ฟังก์ชัน	คำอธิบาย
1	RTS	ขอส่งข้อมูล
2	DTR	เทอร์มินัลข้อมูลพร้อม
3	TD	ส่งข้อมูล
4	0V	กราวด์สัญญาณ
5	0V	กราวด์สัญญาณ
6	RD	รับข้อมูล
7	DCD	ตรวจจับพาหะข้อมูล
8	CTS	พร้อมส่งข้อมูล
ตัวเรือน	ชีลด์	การเชื่อมต่อกราวด์แชสซี

แนวทางการติดตั้ง

การติดตั้งบนราง DIN: ติดตั้งในแนวนอนบนราง DIN แบบหมวกทรงสูงชนิด TS 35/7.5 หมุนอุปกรณ์ล็อกแผ่นฐานทวนเข็มนาฬิกาไปยังตำแหน่ง OPEN ก่อนหนีบเข้ากับราง
การเลื่อนและเชื่อมต่อ: หลังจากเกี่ยวเข้ากับขอบด้านบนของรางแล้ว ให้เลื่อนอุปกรณ์ล็อกไปยังตำแหน่ง SLIDE เลื่อนโมดูลไปด้านข้างเพื่อจัดแนวอย่างระมัดระวังและเชื่อมต่อขั้วต่อแผ่นฐานเข้ากับยูนิตข้างเคียง ตรวจสอบให้แน่ใจว่าขาตรงกันอย่างเคร่งครัดเพื่อป้องกันความเสียหายทางกายภาพต่อโครงสร้าง
การต่อลงดิน: ล็อกยูนิตให้เข้าที่โดยหมุนสกรูล็อกตามเข็มนาฬิกาไปยังตำแหน่ง LOCKED ซึ่งจะทำให้กลไกต่อลงดินภายในกดแนบกับพื้นผิวโลหะที่ไม่ได้ทาสีของราง DIN อย่างแน่นหนา
การเดินสายแหล่งจ่ายไฟ: ต่อสายไฟ DC 24V เข้ากับขั้วต่อสกรูของแผ่นฐาน เพื่อระงับข้อผิดพลาดที่ไม่คาดคิดจากลิงก์ตรวจสอบเมื่อใช้แหล่งจ่ายไฟเพียงแหล่งเดียว ให้ต่อจัมเปอร์ขั้วอินพุต SA และ SB บนยูนิตเข้ากับ +24 V DC โดยตรง
การจัดการแบตเตอรี่: ห้ามเสียบแบตเตอรี่ลิเธียมภายในเข้าช่องที่กำหนดจนกว่าคอนโทรลเลอร์จะเริ่มทำงานเต็มรูปแบบตามปกติและไฟ LED ของแบตเตอรี่ที่ใช้งานอยู่เริ่มกะพริบ การใส่แบตเตอรี่ลงในโมดูลที่ปิดเครื่องจะทำให้พลังงานในเซลล์หมดลงทันที

FAQ

สามารถใช้ ModuleBus ไฟฟ้าภายในกับการจัดวางโปรเซสเซอร์แบบซ้ำซ้อนได้หรือไม่

ไม่สามารถใช้ได้ เมื่อทำงานในการกำหนดค่า CPU แบบซ้ำซ้อน จะไม่สามารถใช้ ModuleBus ไฟฟ้าที่ติดตั้งอยู่ในแผงฐานได้ การเชื่อมต่อ S800 I/O ทั้งหมดต้องเชื่อมต่อผ่าน ModuleBus แบบออปติคัลโดยใช้โมเด็มคลัสเตอร์

ปลั๊ก TB852 ที่รวมอยู่ในชุด PM865K01 มีวัตถุประสงค์อะไร

TB852 คือปลั๊กยุติการเชื่อมต่อ RCU Link ต้องติดตั้งเข้ากับขั้วต่อ RCU Link เมื่อใช้โมดูลโปรเซสเซอร์ในการกำหนดค่าคอนโทรลเลอร์เดี่ยว (ไม่ซ้ำซ้อน)

ทำไมจึงไม่ควรใส่แบตเตอรี่สำรองก่อนเปิดเครื่องโปรเซสเซอร์

หากใส่แบตเตอรี่สำรองลงในช่องใส่ก่อนเปิดแหล่งจ่ายไฟภายนอก 24V DC ตามปกติ วงจรหน่วยความจำของ CPU จะเริ่มดึงพลังงานจากแบตเตอรี่ทันที ทำให้อายุการใช้งานในภาคสนามลดลงอย่างมาก

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
