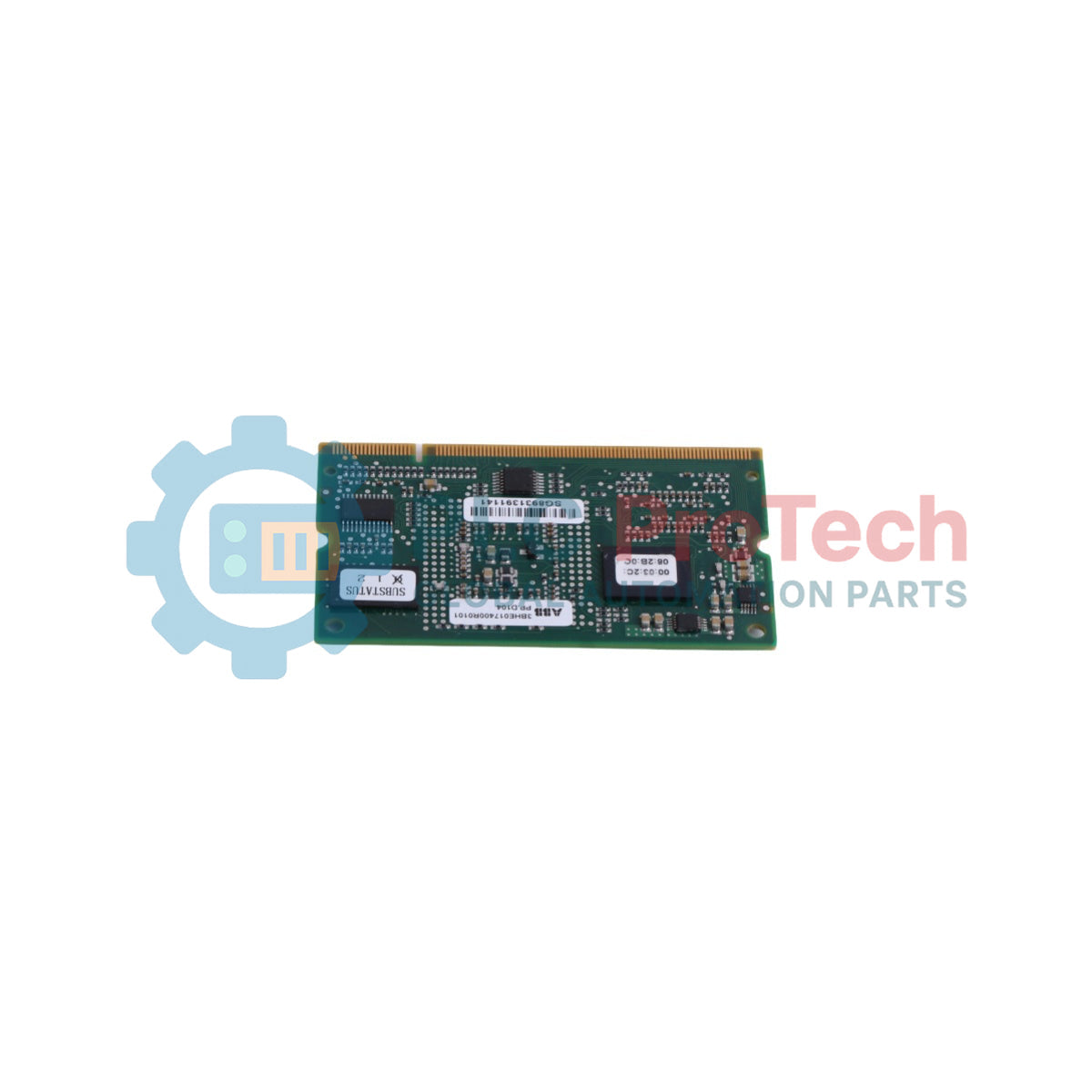

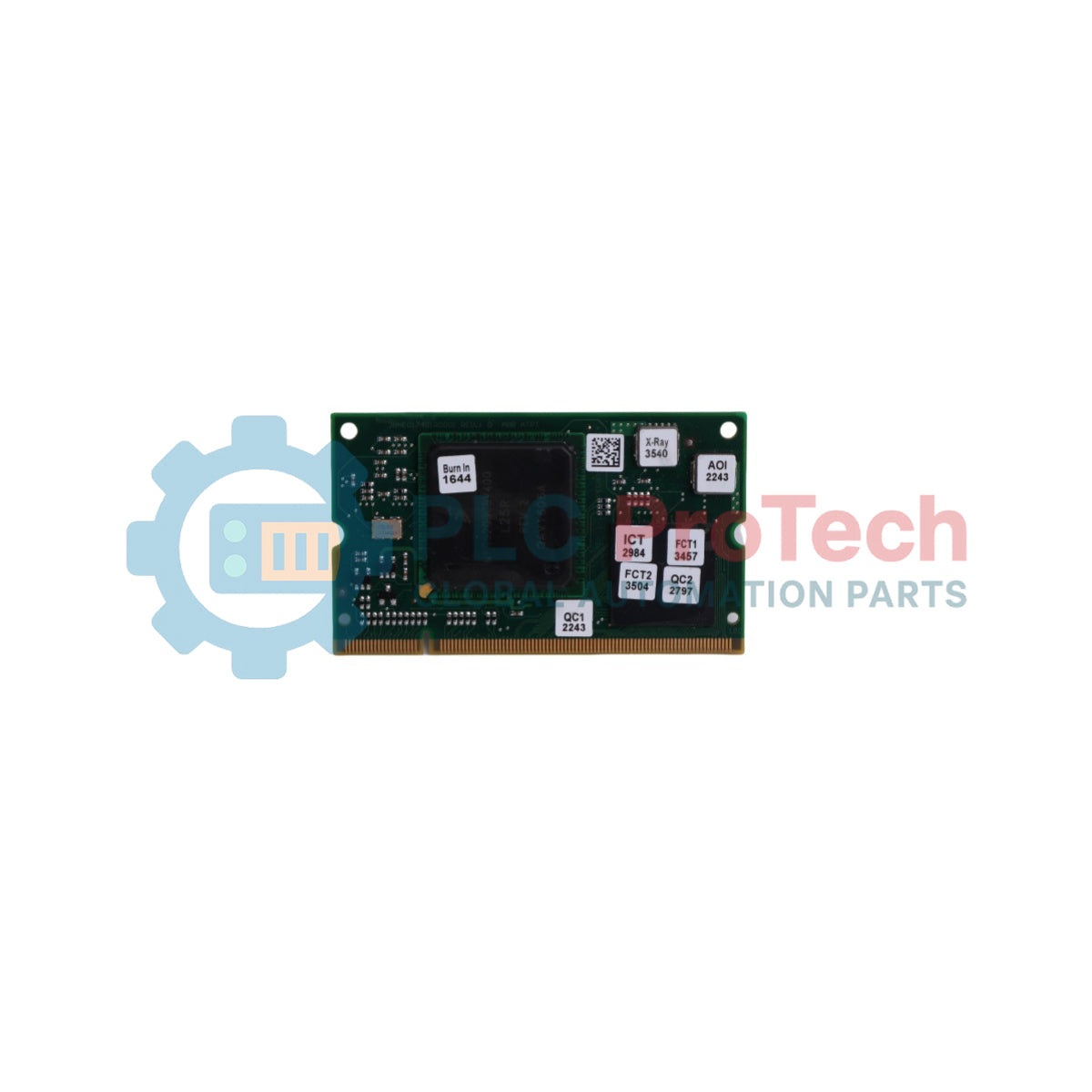

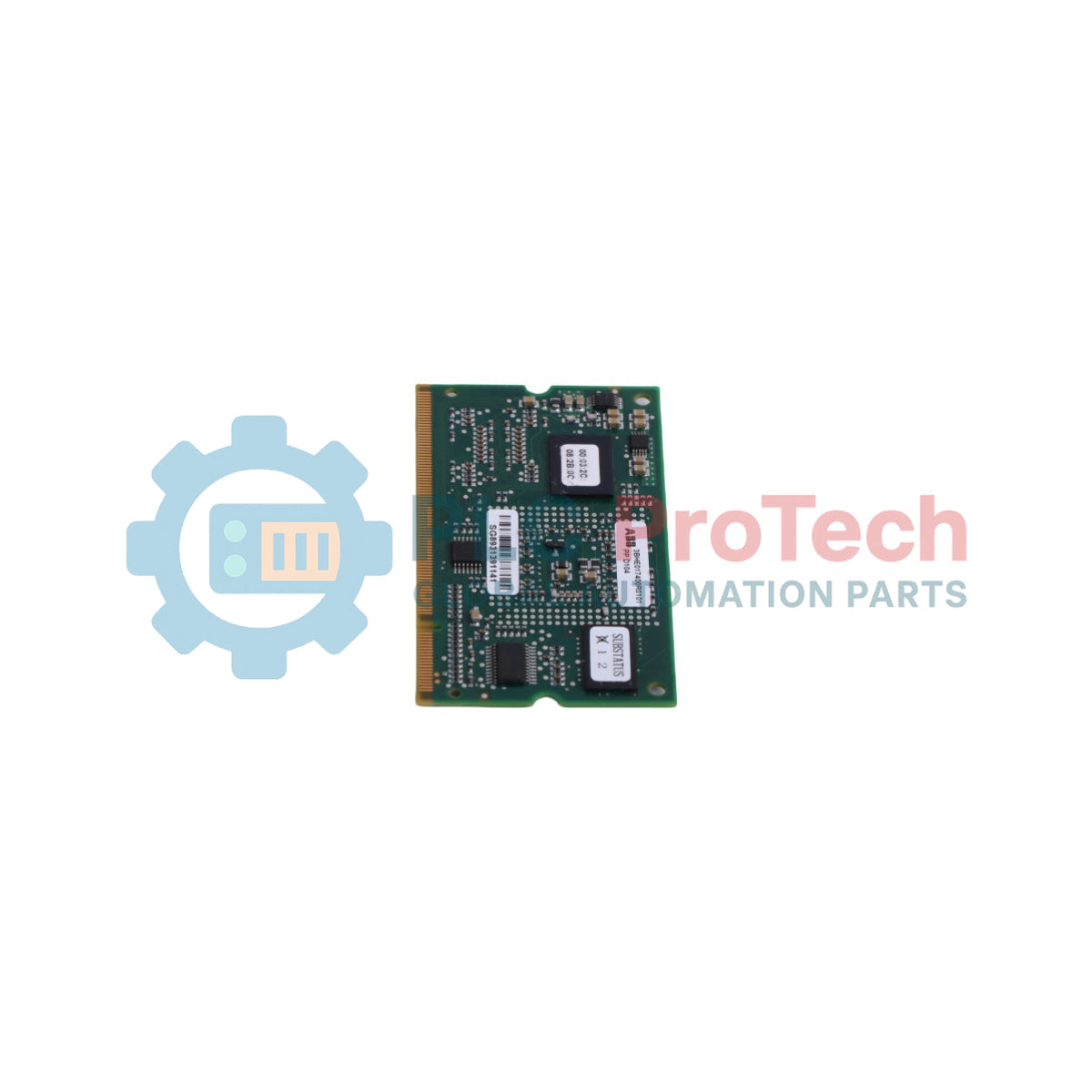

ABB PP D104 3BHE017400R0101 แผงโปรเซสเซอร์ AC 800PEC

SKU 3BHE017400R0101

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 3BHE017400R0101
Origin สวีเดน
Product Type: บอร์ดประมวลผล
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: 6.7 ซม. x 4 ซม. x 0.6 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

PP D104 ของ ABB (รหัสผลิตภัณฑ์: 3BHE017400R0101) คือแผงวงจรประมวลผลแบบฝังตัวขนาดกะทัดรัดพิเศษ ซึ่งออกแบบมาให้เป็นโมดูลควบคุมหลักภายในระบบอัตโนมัติทางอุตสาหกรรมที่มีพื้นที่จำกัดและให้ความสำคัญกับต้นทุน หน่วยประมวลผลขนาดเท่าบัตรเครดิตนี้มาพร้อมไมโครคอนโทรลเลอร์ Freescale MPC5200 ในตัว ซึ่งทำงานด้วยแกน PowerPC 603 ที่ความถี่สัญญาณนาฬิกา 396 MHz PP D104 3BHE017400R0101 ได้รับการออกแบบเฉพาะสำหรับสถาปัตยกรรมการแบ่งปันงานที่ได้รับการปรับให้เหมาะสม โดยทำหน้าที่เป็นหน่วยประมวลผลกลางของชุดควบคุม และอาศัยแผงวงจรสื่อสารและแผงวงจรขยายอินเทอร์เฟซเฉพาะแอปพลิเคชันเพื่อกระจายหน้าที่ของระบบ แผงวงจรนี้ประกอบด้วย MAC อีเทอร์เน็ต 10/100 Mbps ในตัว ตัวควบคุมเครือข่าย CAN สองชุด อินเทอร์เฟซอนุกรม UART แบบอะซิงโครนัสสามชุด และอุปกรณ์ตรรกะ FPGA (Field Programmable Gate Array) แบบตั้งโปรแกรมได้ความจุสูง สถาปัตยกรรมระดับไมโครนี้รองรับการควบคุมแบบเรียลไทม์ การสื่อสารหลายโปรโตคอลที่ทำงานได้อย่างแน่นอน และการขยายอินเทอร์เฟซในระดับฮาร์ดแวร์สำหรับโครงสร้างพื้นฐานตัวควบคุม AC 800PEC สมัยใหม่

คุณสมบัติ

การออกแบบขนาดเล็กพิเศษ ใช้พื้นที่ทางกายภาพน้อยกว่าบัตรเครดิตมาตรฐาน
ไมโครคอนโทรลเลอร์ Freescale MPC5200 ในตัว พร้อมแกน PowerPC 603 ประสิทธิภาพสูง
อุปกรณ์ตรรกะแบบตั้งโปรแกรมได้ความจุสูง (FPGA) ในตัว สำหรับการเร่งความเร็วระดับฮาร์ดแวร์และการประมวลผลตรรกะเฉพาะ
อินเทอร์เฟซการสื่อสารหลายช่องสัญญาณในตัว รวมถึงตัวควบคุม CAN สองชุดและชั้น MAC อีเทอร์เน็ต 10/100 Mbps
อินเทอร์เฟซอนุกรมอิสระสามชุด (UART) สำหรับการเชื่อมต่ออุปกรณ์ต่อพ่วงภายในที่มีความเสถียร
ออกแบบมาสำหรับชุดควบคุมแบบแบ่งปันงานและแยกส่วน เพื่อเพิ่มประสิทธิภาพการทำงานต่อพื้นที่ให้สูงสุด

การใช้งาน

การประมวลผลแบบเรียลไทม์ความเร็วสูงภายในตู้ระบบควบคุม AC 800PEC ขนาดกะทัดรัด
ระบบควบคุมแบบฝังตัวสำหรับอิเล็กทรอนิกส์กำลัง ระบบกระตุ้น และตัวแปลงความถี่แบบสถิต
การกำหนดเส้นทางการสื่อสารเครือข่ายอุตสาหกรรมแบบกระจายหลายโปรโตคอล (อีเทอร์เน็ต, CAN, อนุกรม)
การอัปเกรดการประมวลผลประสิทธิภาพสูงสำหรับจุดควบคุมอัตโนมัติเฉพาะพื้นที่ซึ่งมีข้อจำกัดด้านพื้นที่

ข้อมูลการสั่งซื้อ

รุ่น	รหัสผลิตภัณฑ์	คำอธิบายในแค็ตตาล็อก	รูปแบบ
PP D104	3BHE017400R0101	แผงวงจรประมวลผล PP D104, MPC5200 396MHz	ขนาดกะทัดรัดพิเศษ (เล็กกว่าขนาดบัตรเครดิต)

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ABB
รุ่น	PP D104
รหัสผลิตภัณฑ์	3BHE017400R0101
สถาปัตยกรรมแกนประมวลผล	Freescale MPC5200 (แกน PowerPC 603)
ความเร็วสัญญาณนาฬิกาของโปรเซสเซอร์	396 MHz
ตรรกะแบบตั้งโปรแกรมได้	อุปกรณ์ FPGA ขนาดใหญ่ในตัว
อินเทอร์เฟซอีเทอร์เน็ต	MAC อีเทอร์เน็ต 10/100 Mbps จำนวน 1 ชุด
อินเทอร์เฟซฟิลด์บัส	ตัวควบคุม CAN ในตัว 2 ชุด
อินเทอร์เฟซอนุกรม	อินเทอร์เฟซอนุกรม UART จำนวน 3 ชุด
การเปรียบเทียบกับรุ่นก่อนหน้า	รุ่นต่อจากแผงวงจร PP D103 รุ่นแรก ๆ ในรุ่น AC 800PEC ที่ได้รับการปรับปรุง
ขนาดทางกายภาพ	มีขนาดเล็กกว่าพื้นที่ของบัตรเครดิตมาตรฐาน

แนวทางการติดตั้ง

การป้องกันไฟฟ้าสถิต: PCB แบบแผงเปิดนี้ประกอบด้วยไมโครอิเล็กทรอนิกส์ที่ไวต่อความเสียหายสูง ต้องสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต (ESD) ที่ผ่านการรับรองตลอดเวลาขณะถอดและใส่แผงวงจรเข้าไปในแชสซีของชุดควบคุม
การติดตั้งเข้ากับแชสซี: เลื่อนแผงวงจรเข้าไปในรางนำทางของช่องติดตั้งเฉพาะภายในตัวเรือนตัวควบคุม AC 800PEC โดยตรวจสอบให้ขั้วต่อแบ็กเพลนแบบหลายพินประกบตรงแนวอย่างสมบูรณ์ก่อนออกแรงกดให้เข้าที่
การจัดการความร้อน: เนื่องจากแผงวงจรนี้ได้รับการปรับให้มีประสิทธิภาพสูงเมื่อเทียบกับพื้นที่ใช้งาน ควรรักษาเส้นทางการไหลเวียนของอากาศระบายความร้อนผ่านชุดอุปกรณ์ย่อยให้โล่ง เพื่อรองรับการระบายความร้อนจากแกนประมวลผล 396 MHz และตรรกะ FPGA
การตรวจสอบการชีลด์: ตรวจสอบให้แน่ใจว่าตัวเรือนชุดตัวควบคุมที่ติดตั้งแผงวงจรได้รับการต่อลงดินอย่างเหมาะสม เพื่อลดความเสี่ยงจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่อาจส่งผลต่อบัสภายในความถี่สูง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

บอร์ดควบคุมนี้ใช้สถาปัตยกรรมโปรเซสเซอร์แบบใด

บอร์ดนี้มาพร้อมไมโครคอนโทรลเลอร์ Freescale MPC5200 ที่ใช้แกน PowerPC 603 และทำงานที่ความถี่สัญญาณนาฬิกา 396 MHz

บอร์ดนี้รองรับการขยายตรรกะเฉพาะแอปพลิเคชันได้อย่างไร หากมีพื้นที่กะทัดรัดเช่นนี้

บอร์ดนี้ติดตั้งอุปกรณ์ลอจิกแบบโปรแกรมได้ขนาดใหญ่ (FPGA) ร่วมกับโปรเซสเซอร์หลัก ทำให้สามารถปรับแต่งในระดับฮาร์ดแวร์และแปลงอินเทอร์เฟซได้ภายในพื้นที่ขนาดเล็ก

ฮาร์ดแวร์ของบอร์ดนี้มีอินเทอร์เฟซเครือข่ายและการสื่อสารใดให้ใช้งานได้ในตัว

โมดูลนี้มี Ethernet MAC ความเร็ว 10/100 Mbps จำนวน 1 ชุด, คอนโทรลเลอร์ CAN อิสระ 2 ชุด และอินเทอร์เฟซการสื่อสาร UART แบบอนุกรม 3 ชุด
