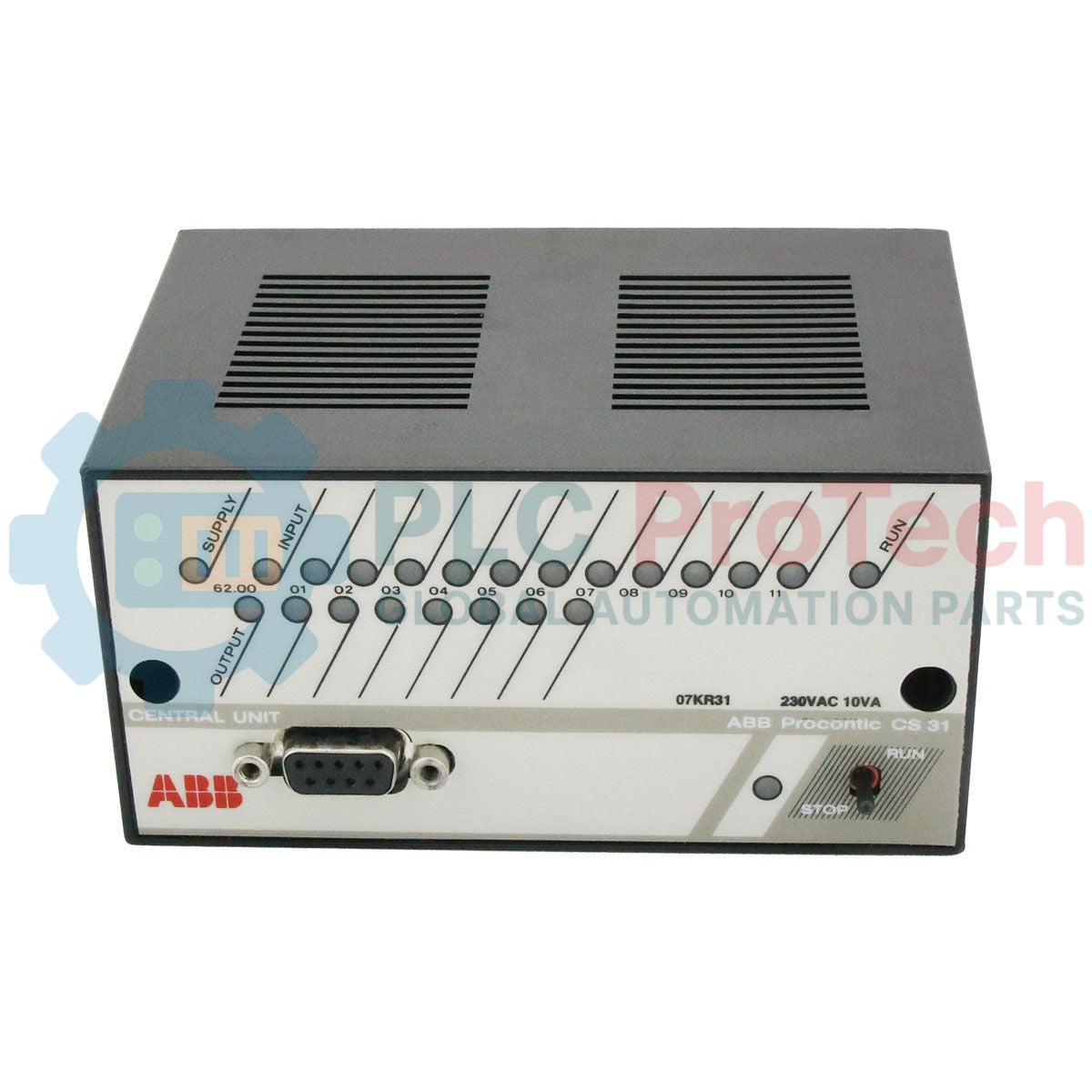

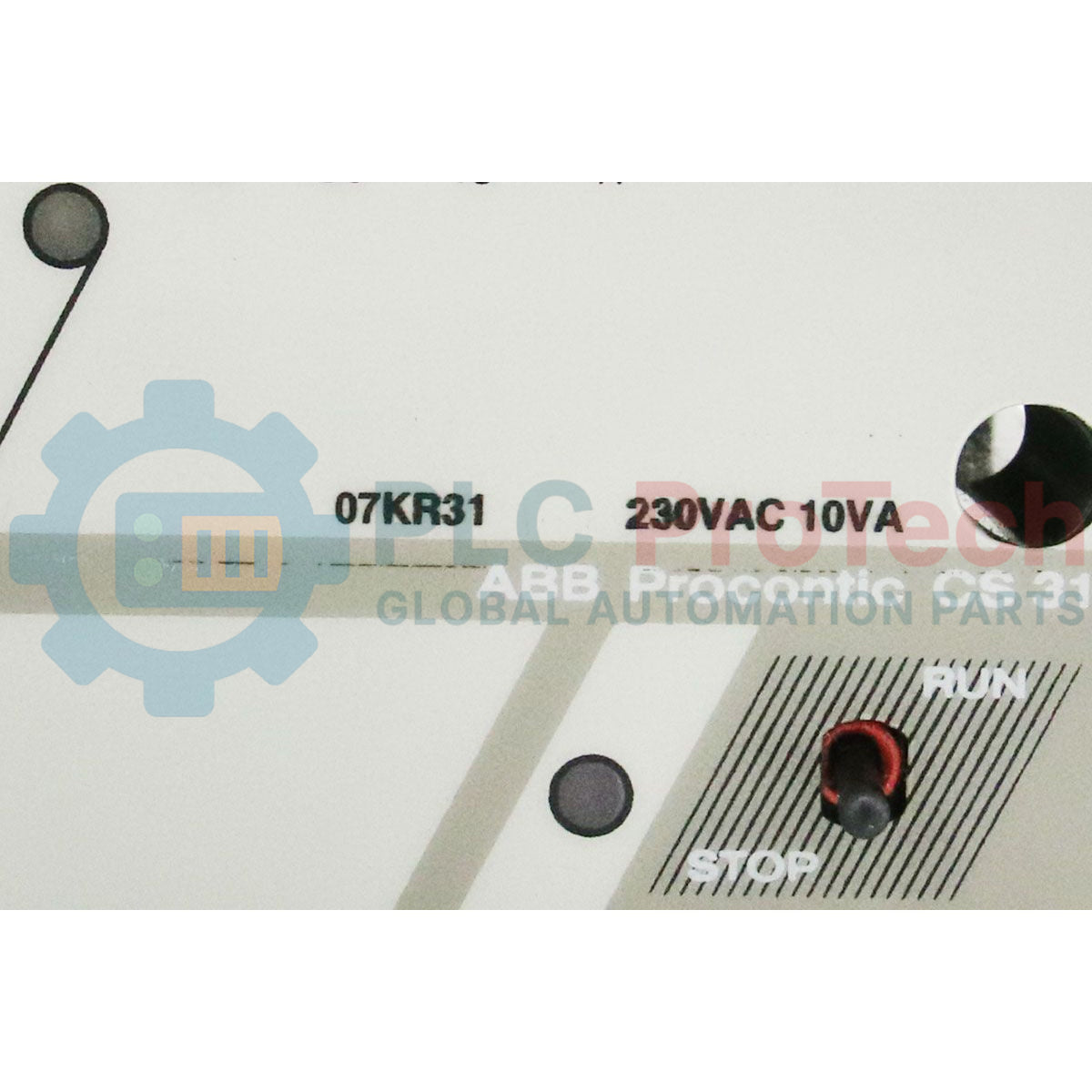

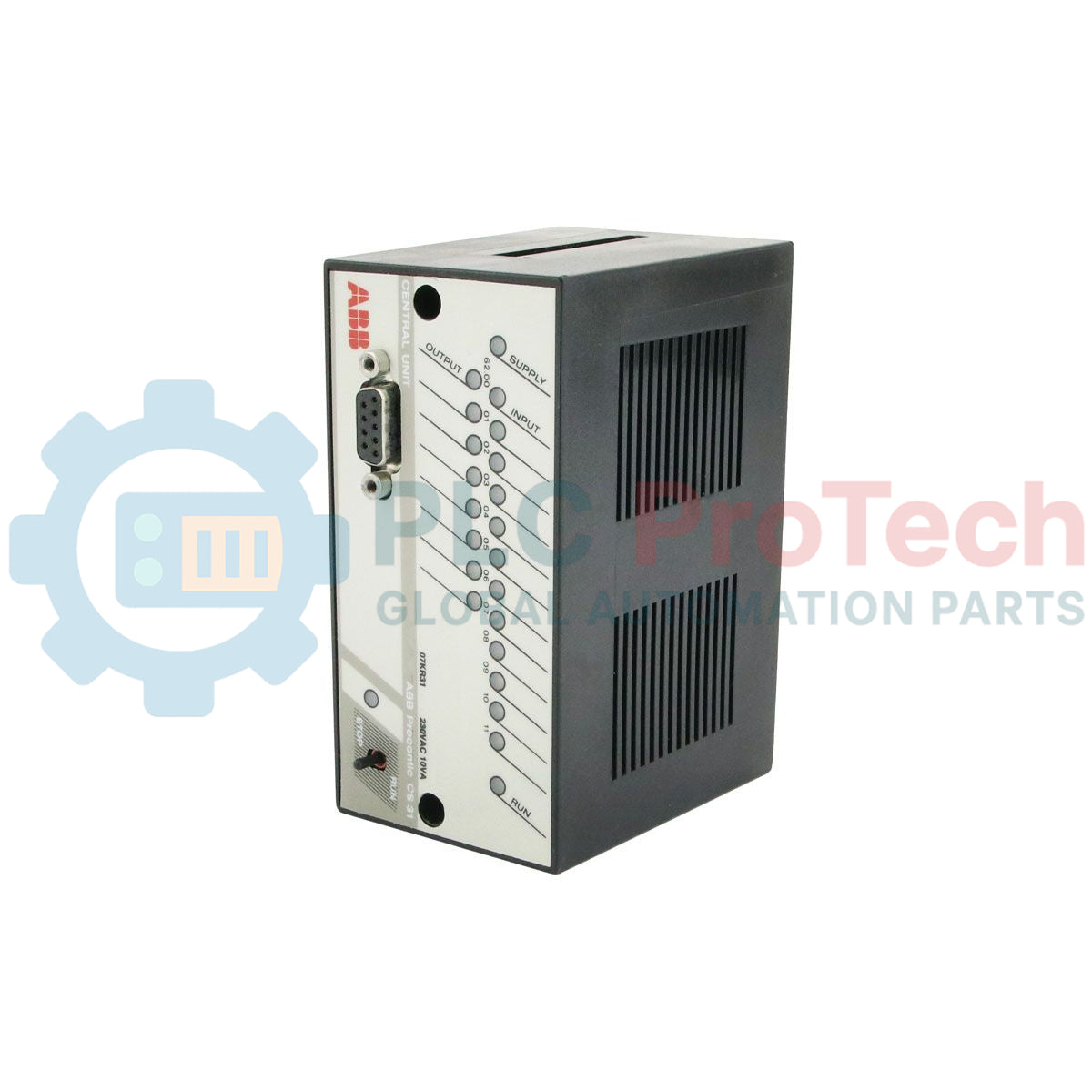

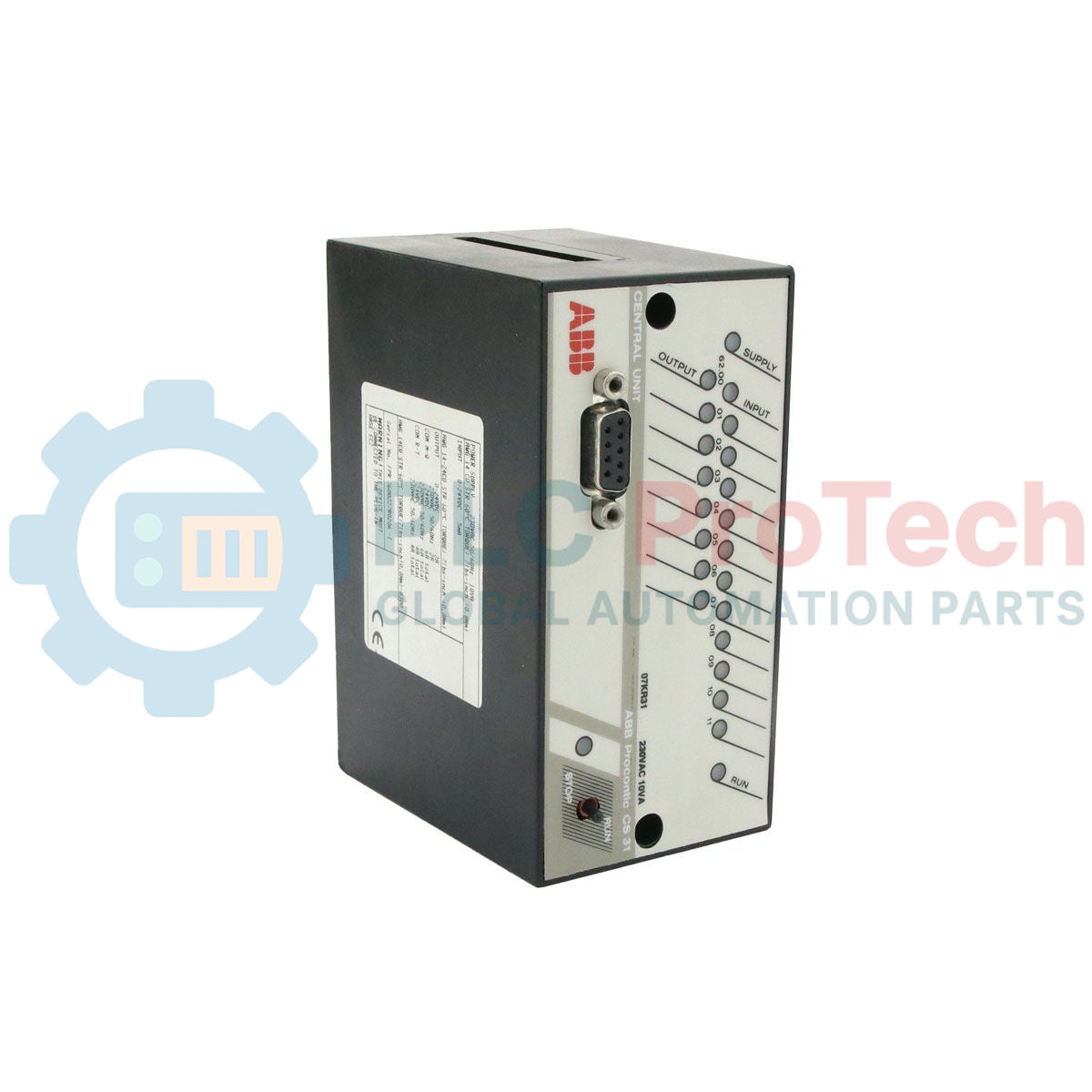

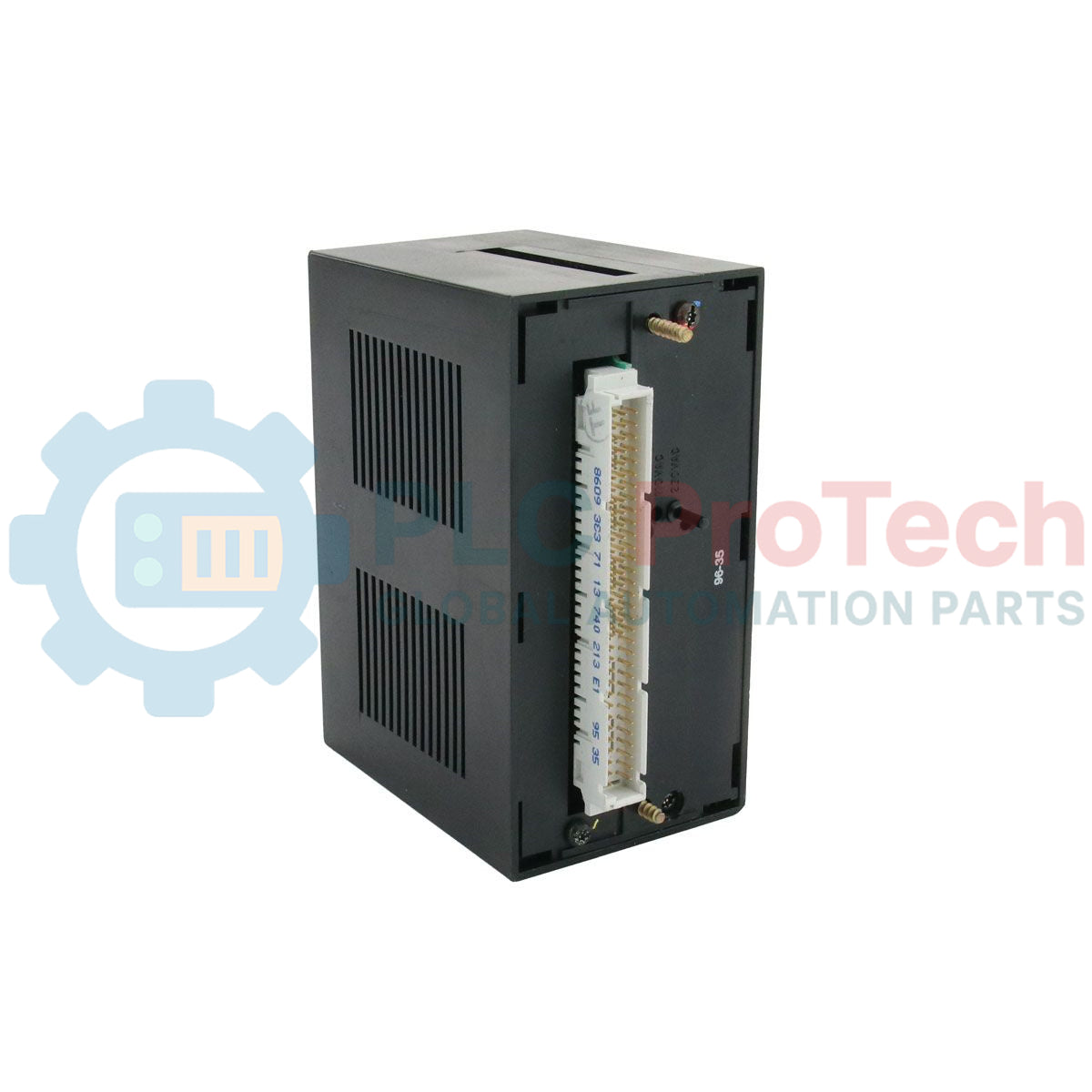

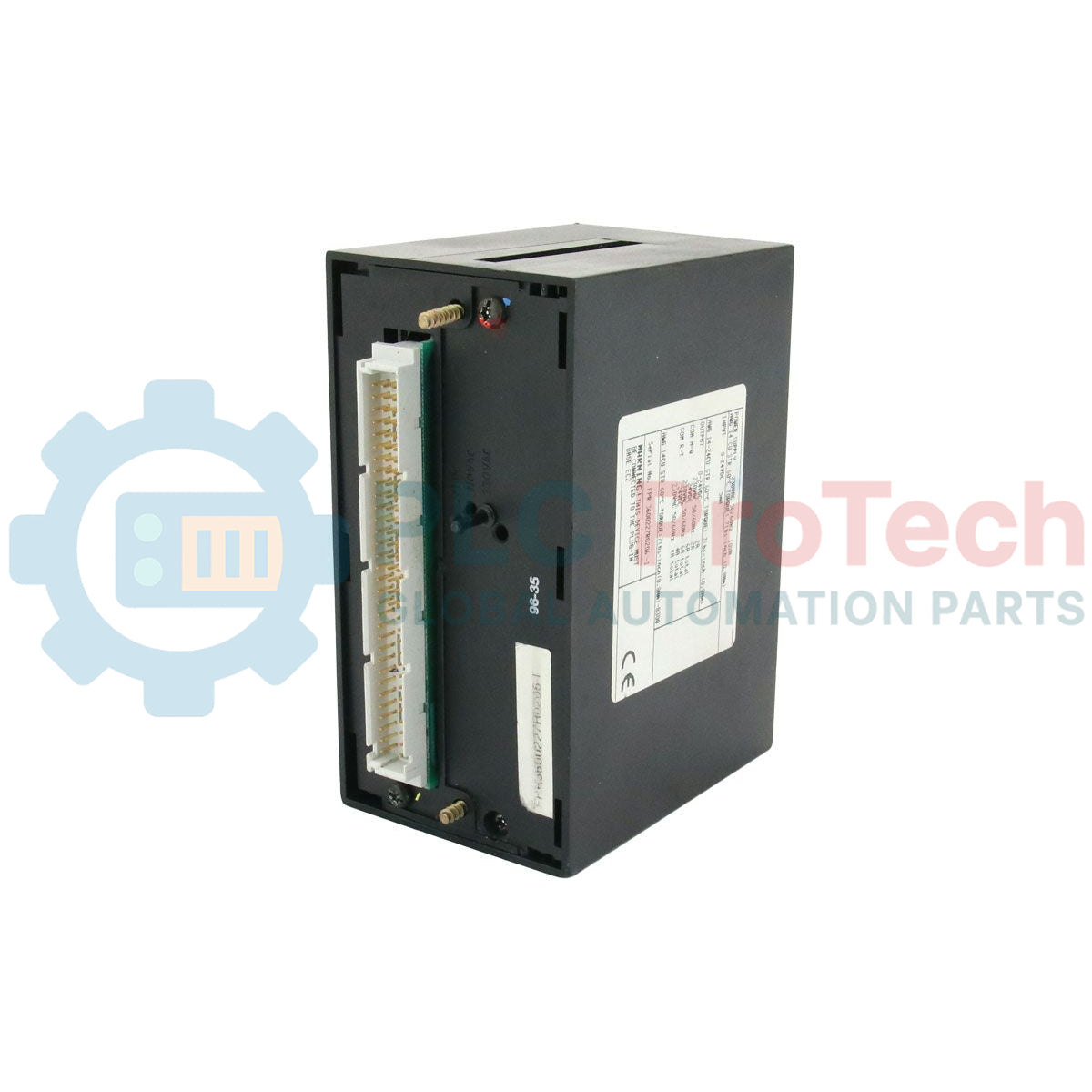

07 KR 31 (07KR31) หรือที่ระบุด้วยหมายเลขชิ้นส่วน FPR3600227R1202 เป็นหน่วยประมวลผลกลาง (CPU) ประสิทธิภาพสูงที่พัฒนาขึ้นโดยเฉพาะสำหรับซีรีส์ ABB Procontic อุปกรณ์ควบคุมนี้เป็นองค์ประกอบสำคัญของระบบอัตโนมัติและระบบควบคุมอุตสาหกรรมรุ่นเก่าในภาคอุตสาหกรรม เช่น โลหะวิทยา การผลิตเครื่องจักรเฉพาะทาง และการแปรรูปเคมี ในยุคที่ความพร้อมใช้งานของระบบมีความสำคัญอย่างยิ่ง 07 KR 31 มอบแพลตฟอร์มที่เสถียรและทนทานสำหรับจัดการลอจิกดิจิทัลและแอนะล็อกที่ซับซ้อน แหล่งจ่ายไฟ 24 VDC ในตัวและการรองรับสถาปัตยกรรมบัสระยะไกล CS31 ช่วยให้ใช้กลยุทธ์การควบคุมแบบกระจายศูนย์ ทำให้วิศวกรสามารถดูแลโครงสร้างพื้นฐานเดิมได้อย่างน่าเชื่อถือ พร้อมหลีกเลี่ยงค่าใช้จ่ายสูงจากการยกเครื่องระบบทั้งหมด

โครงสร้างสถาปัตยกรรมและการแมป

07 KR 31 ทำหน้าที่เป็นตัวควบคุมหลักที่สามารถจัดการข้อมูล I/O ปริมาณมากผ่านหน่วยความจำภายในและอินเทอร์เฟซบัสภายนอก

• I/O ในตัว: หน่วยพื้นฐานมีอินพุตดิจิทัลภายในเครื่อง 12 จุด (E 62,00 ถึง E 62,11) และเอาต์พุตดิจิทัลแบบรีเลย์ 8 จุด (A 62,00 ถึง A 62,07) ช่วยให้ควบคุมได้ทันทีโดยไม่ต้องใช้โมดูลต่อพ่วง

• การขยายผ่านบัส CS31: รองรับช่วง I/O ระยะไกลขนาดใหญ่ โดยเชื่อมต่อโมดูลระยะไกลได้สูงสุด 61 โมดูล ทำให้สามารถประมวลผลแฟล็กไบนารี (M-flags) นับพันรายการและตัวดำเนินการแบบเวิร์ด (MW) หลายร้อยรายการแบบเรียลไทม์

• การประมวลผลความเร็วสูง: แอดเดรสฮาร์ดแวร์เฉพาะรองรับการนับความเร็วสูงและการตรวจจับจุดตัดศูนย์ (E 63,13 และ E 63,14) ซึ่งจำเป็นสำหรับงานกำหนดตำแหน่งที่แม่นยำหรืองานที่อาศัยความถี่

• ลอจิกการวินิจฉัย: CPU สำรองพื้นที่หน่วยความจำเฉพาะ (ช่วง M 255,00) สำหรับการวินิจฉัยระบบ เพื่อให้ตรวจจับและรายงานความขัดข้องของฮาร์ดแวร์หรือข้อผิดพลาดของบัสไปยัง HMI หรือระบบควบคุมกำกับได้ทันที

ประสิทธิภาพและข้อมูลจำเพาะฮาร์ดแวร์

คำถามที่พบบ่อยสำหรับการสนับสนุนโดยผู้เชี่ยวชาญ

07 KR 31 ใช้งานร่วมกับโมดูล 07 KT 31 ได้โดยตรงหรือไม่

ได้ 07 KR 31 ได้รับการออกแบบให้ทำงานร่วมกับโมดูลซีรีส์ 07 KT 31 และโมดูลฟังก์ชันต่าง ๆ ได้อย่างราบรื่น ช่วยรองรับการประมวลผลสัญญาณแอนะล็อกที่เพิ่มขึ้นและงานควบคุมเฉพาะทางภายในแร็กหรือบัสเดียวกัน

CPU จัดการกับความผันผวนของไฟฟ้าในสภาพแวดล้อม 24 VDC อย่างไร

แหล่งจ่ายไฟ 24 VDC ภายในเป็นเกรดอุตสาหกรรม ออกแบบมาให้รองรับค่าความคลาดเคลื่อนของแรงดันไฟฟ้าในอุตสาหกรรมทั่วไป อย่างไรก็ตาม สำหรับสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูงหรือมีความไม่เสถียร แนะนำให้ใช้แหล่งจ่ายไฟภายนอกแบบควบคุมแรงดันร่วมกับอุปกรณ์ป้องกันแรงดันกระชาก

วิธีหลักในการแก้ไขปัญหาข้อผิดพลาดด้านการสื่อสารของบัสคืออะไร

ผู้ใช้ควรตรวจสอบแฟล็กการวินิจฉัยตั้งแต่ M 255,00 ถึง M 255,15 แฟล็กเหล่านี้จะแสดงรหัสข้อผิดพลาดเฉพาะที่เกี่ยวข้องกับความสมบูรณ์ของบัสระยะไกล CS31 และสถานะภายในของ CPU

คู่มือวิศวกรรมภาคสนามและการบำรุงรักษา

• อายุการใช้งานของเอาต์พุตรีเลย์: เนื่องจาก 07 KR 31 ใช้เอาต์พุตรีเลย์แบบกลไก จึงจำเป็นต้องตรวจสอบประเภทของโหลด สำหรับโหลดเหนี่ยวนำ (เช่น โซลินอยด์หรือคอนแทคเตอร์) ควรติดตั้งวงจร RC สนับเบอร์หรือไดโอดฟลายแบ็กภายนอกเสมอ เพื่อป้องกันการเกิดอาร์กซึ่งอาจทำให้หน้าสัมผัสรีเลย์ภายในเชื่อมติดกันเมื่อเวลาผ่านไป

• การชีลด์บัส CS31: บัส CS31 ไวต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ตรวจสอบให้แน่ใจว่าชีลด์ของสายบัสต่อกราวด์ที่จุดเดียว (โดยทั่วไปคือด้าน CPU) เพื่อป้องกันกราวด์ลูปและระบายสัญญาณรบกวนเหนี่ยวนำได้อย่างมีประสิทธิภาพ

• การบำรุงรักษาแบตเตอรี่: แม้หน่วยนี้จะมีความทนทานสูง ควรตรวจสอบแบตเตอรี่สำรองหน่วยความจำภายในระหว่างการหยุดระบบประจำปี แบตเตอรี่ที่หมดจะทำให้โปรแกรมผู้ใช้และการตั้งค่าแฟล็ก (ข้อมูล KW/MW) สูญหายเมื่อเปิด-ปิดระบบไฟฟ้า

• การระบายความร้อนและการไหลเวียนของอากาศ: เนื่องจากตัวเครื่องมีขนาดกะทัดรัด ห้ามปิดกั้นช่องระบายอากาศด้านบนหรือด้านล่างของตัวเครื่อง เว้นระยะห่างจากรางเดินสายไฟที่อยู่ติดกันอย่างน้อย 20 มม. เพื่อให้การพาความร้อนตามธรรมชาติรักษาอุณหภูมิของชิ้นส่วนภายในให้อยู่ภายในขีดจำกัด 55 องศาเซลเซียสตามพิกัด
